Картофелеуборочный комбайн

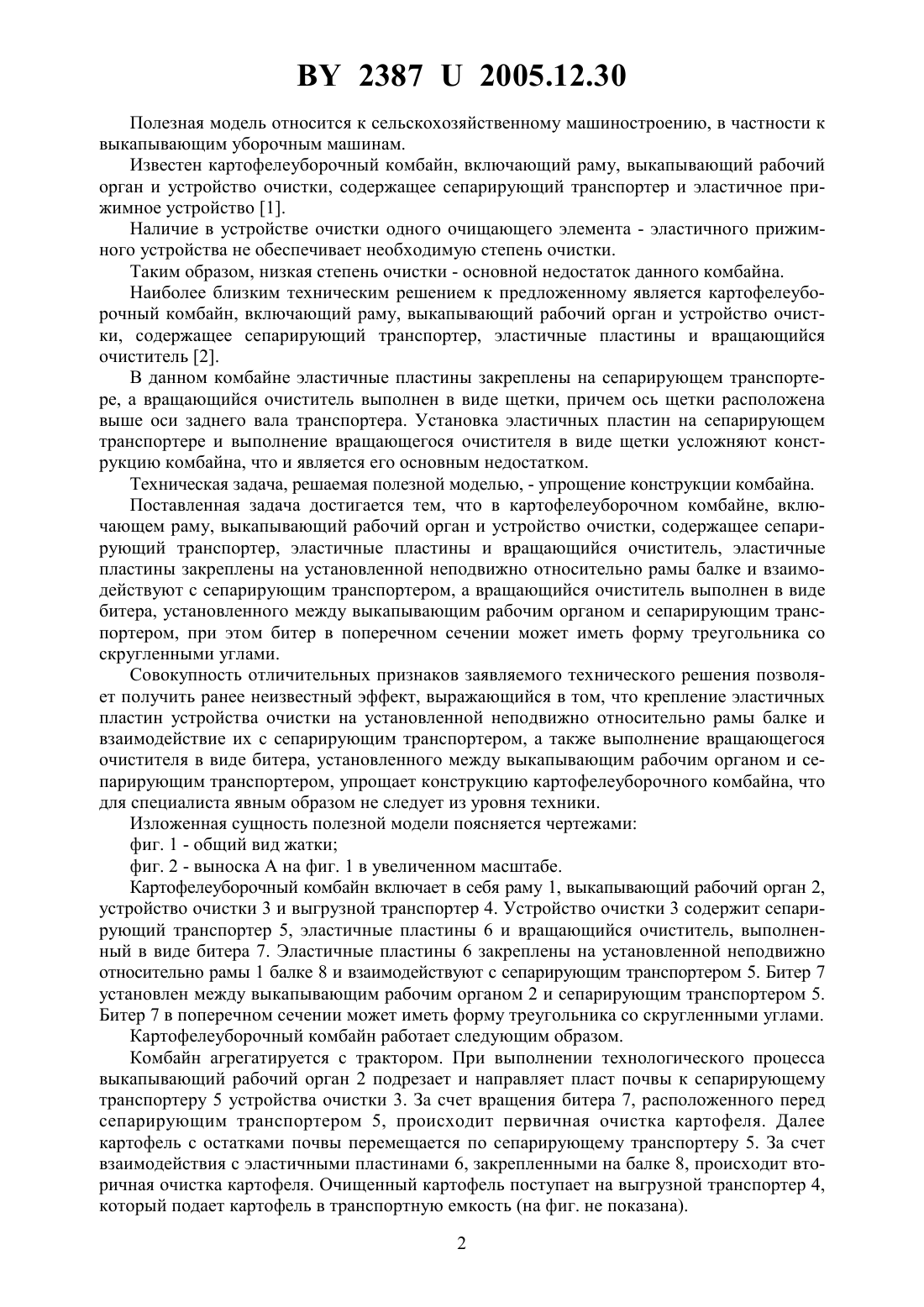

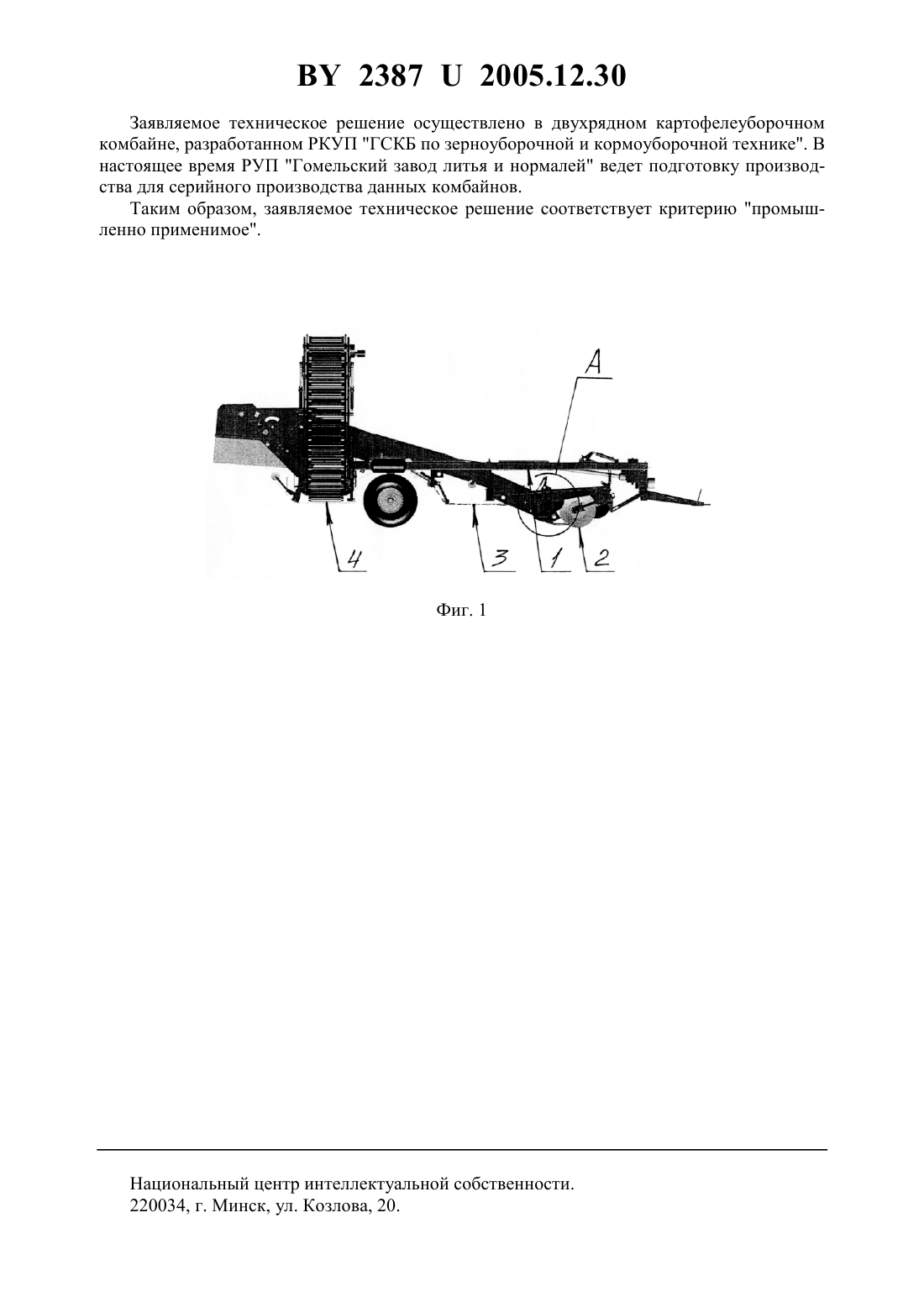

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(72) Авторы Дюжев Андрей Анисимович Федорович Сергей Александрович Камко Александр Иванович Дрожжин Владимир Иванович Садов Петр Петрович Лвочкин Владимир Иванович Кондратенко Геннадий Иванович(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(57) 1. Картофелеуборочный комбайн, включающий раму, выкапывающий рабочий орган и устройство очистки, содержащее сепарирующий транспортер, эластичные пластины и вращающийся очиститель, отличающийся тем, что эластичные пластины закреплены на установленной неподвижно относительно рамы балке и взаимодействуют с сепарирующим транспортером, а вращающийся очиститель выполнен в виде битера, установленного между выкапывающим рабочим органом и сепарирующим транспортером. 2. Комбайн по п. 1, отличающийся тем, что битер в поперечном сечении имеет форму треугольника со скругленными углами. 23872005.12.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к выкапывающим уборочным машинам. Известен картофелеуборочный комбайн, включающий раму, выкапывающий рабочий орган и устройство очистки, содержащее сепарирующий транспортер и эластичное прижимное устройство 1. Наличие в устройстве очистки одного очищающего элемента - эластичного прижимного устройства не обеспечивает необходимую степень очистки. Таким образом, низкая степень очистки - основной недостаток данного комбайна. Наиболее близким техническим решением к предложенному является картофелеуборочный комбайн, включающий раму, выкапывающий рабочий орган и устройство очистки, содержащее сепарирующий транспортер, эластичные пластины и вращающийся очиститель 2. В данном комбайне эластичные пластины закреплены на сепарирующем транспортере, а вращающийся очиститель выполнен в виде щетки, причем ось щетки расположена выше оси заднего вала транспортера. Установка эластичных пластин на сепарирующем транспортере и выполнение вращающегося очистителя в виде щетки усложняют конструкцию комбайна, что и является его основным недостатком. Техническая задача, решаемая полезной моделью, - упрощение конструкции комбайна. Поставленная задача достигается тем, что в картофелеуборочном комбайне, включающем раму, выкапывающий рабочий орган и устройство очистки, содержащее сепарирующий транспортер, эластичные пластины и вращающийся очиститель, эластичные пластины закреплены на установленной неподвижно относительно рамы балке и взаимодействуют с сепарирующим транспортером, а вращающийся очиститель выполнен в виде битера, установленного между выкапывающим рабочим органом и сепарирующим транспортером, при этом битер в поперечном сечении может иметь форму треугольника со скругленными углами. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что крепление эластичных пластин устройства очистки на установленной неподвижно относительно рамы балке и взаимодействие их с сепарирующим транспортером, а также выполнение вращающегося очистителя в виде битера, установленного между выкапывающим рабочим органом и сепарирующим транспортером, упрощает конструкцию картофелеуборочного комбайна, что для специалиста явным образом не следует из уровня техники. Изложенная сущность полезной модели поясняется чертежами фиг. 1 - общий вид жатки фиг. 2 - выноска А на фиг. 1 в увеличенном масштабе. Картофелеуборочный комбайн включает в себя раму 1, выкапывающий рабочий орган 2,устройство очистки 3 и выгрузной транспортер 4. Устройство очистки 3 содержит сепарирующий транспортер 5, эластичные пластины 6 и вращающийся очиститель, выполненный в виде битера 7. Эластичные пластины 6 закреплены на установленной неподвижно относительно рамы 1 балке 8 и взаимодействуют с сепарирующим транспортером 5. Битер 7 установлен между выкапывающим рабочим органом 2 и сепарирующим транспортером 5. Битер 7 в поперечном сечении может иметь форму треугольника со скругленными углами. Картофелеуборочный комбайн работает следующим образом. Комбайн агрегатируется с трактором. При выполнении технологического процесса выкапывающий рабочий орган 2 подрезает и направляет пласт почвы к сепарирующему транспортеру 5 устройства очистки 3. За счет вращения битера 7, расположенного перед сепарирующим транспортером 5, происходит первичная очистка картофеля. Далее картофель с остатками почвы перемещается по сепарирующему транспортеру 5. За счет взаимодействия с эластичными пластинами 6, закрепленными на балке 8, происходит вторичная очистка картофеля. Очищенный картофель поступает на выгрузной транспортер 4,который подает картофель в транспортную емкость (на фиг. не показана). 2 23872005.12.30 Заявляемое техническое решение осуществлено в двухрядном картофелеуборочном комбайне, разработанном РКУП ГСКБ по зерноуборочной и кормоуборочной технике. В настоящее время РУП Гомельский завод литья и нормалей ведет подготовку производства для серийного производства данных комбайнов. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
