Подборщик

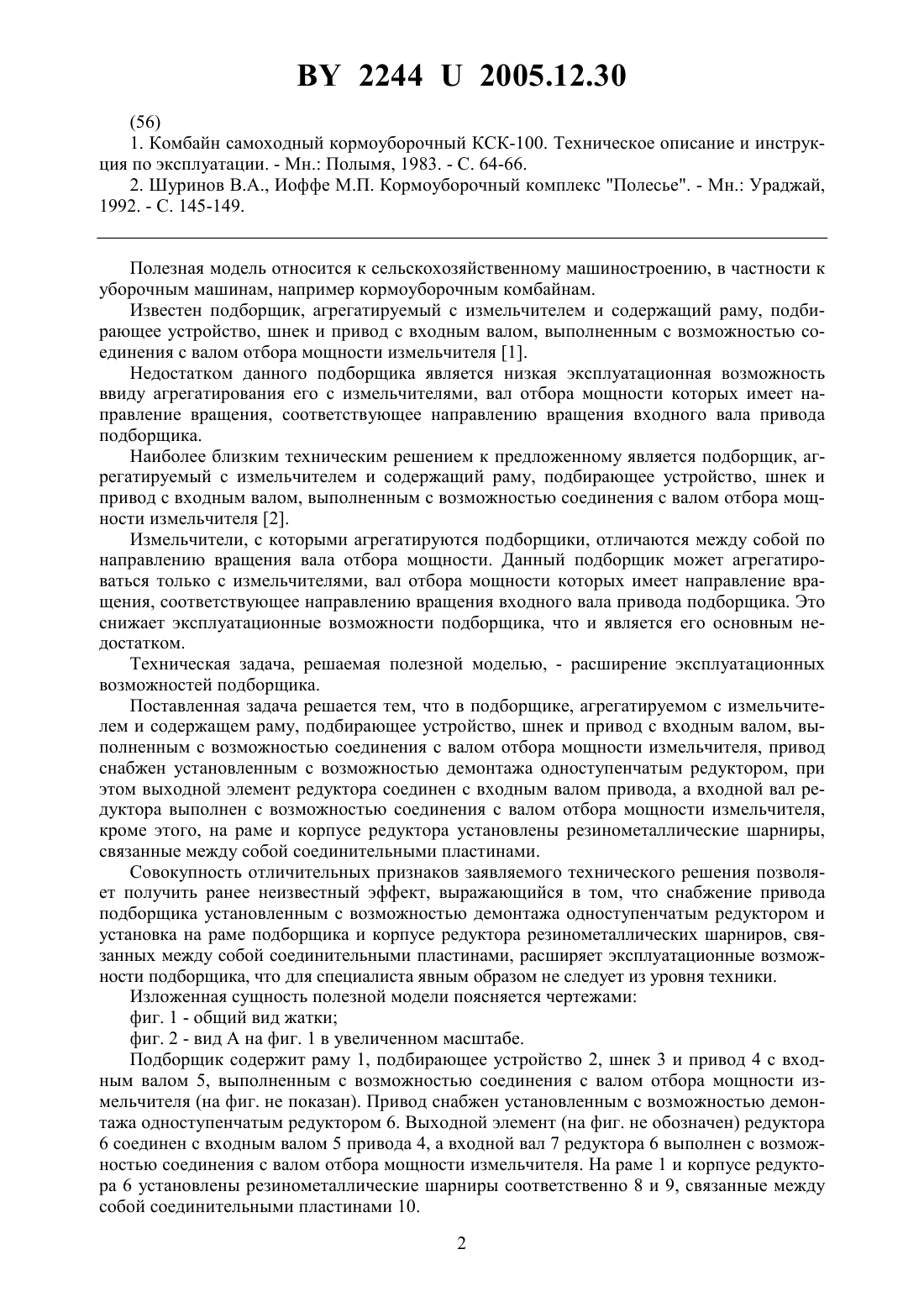

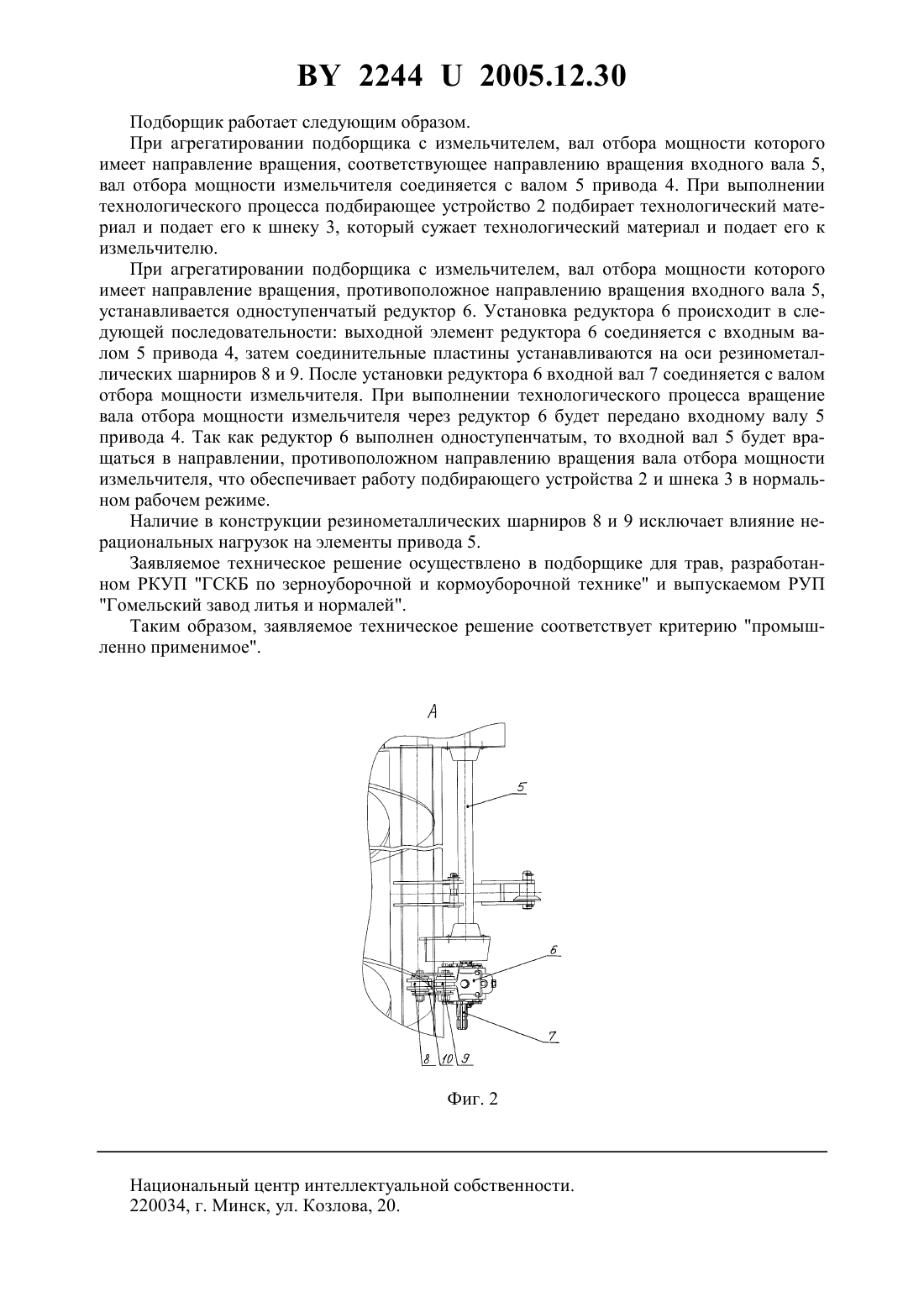

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(72) Авторы Дюжев Андрей Анисимович Камко Александр Иванович Янченко Александр Валентинович Левочкин Владимир Иванович Дубров Игорь Иванович Волков Иван Васильевич Рехлицкий Олег Валентинович Дайнеко Петр Александрович Меженников Александр Павлович(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(57) Подборщик, агрегатируемый с измельчителем и содержащий раму, подбирающее устройство, шнек и привод с входным валом, выполненным с возможностью соединения с валом отбора мощности измельчителя, отличающийся тем, что привод снабжен установленным с возможностью демонтажа одноступенчатым редуктором, при этом выходной элемент редуктора соединен с входным валом привода, а входной вал редуктора выполнен с возможностью соединения с валом отбора мощности измельчителя, кроме этого, на раме и корпусе редуктора установлены резинометаллические шарниры, связанные между собой соединительными пластинами.(56) 1. Комбайн самоходный кормоуборочный КСК-100. Техническое описание и инструкция по эксплуатации. - Мн. Полымя, 1983. - С. 64-66. 2. Шуринов В.А., Иоффе М.П. Кормоуборочный комплекс Полесье. - Мн. Ураджай,1992. - С. 145-149. Полезная модель относится к сельскохозяйственному машиностроению, в частности к уборочным машинам, например кормоуборочным комбайнам. Известен подборщик, агрегатируемый с измельчителем и содержащий раму, подбирающее устройство, шнек и привод с входным валом, выполненным с возможностью соединения с валом отбора мощности измельчителя 1. Недостатком данного подборщика является низкая эксплуатационная возможность ввиду агрегатирования его с измельчителями, вал отбора мощности которых имеет направление вращения, соответствующее направлению вращения входного вала привода подборщика. Наиболее близким техническим решением к предложенному является подборщик, агрегатируемый с измельчителем и содержащий раму, подбирающее устройство, шнек и привод с входным валом, выполненным с возможностью соединения с валом отбора мощности измельчителя 2. Измельчители, с которыми агрегатируются подборщики, отличаются между собой по направлению вращения вала отбора мощности. Данный подборщик может агрегатироваться только с измельчителями, вал отбора мощности которых имеет направление вращения, соответствующее направлению вращения входного вала привода подборщика. Это снижает эксплуатационные возможности подборщика, что и является его основным недостатком. Техническая задача, решаемая полезной моделью, - расширение эксплуатационных возможностей подборщика. Поставленная задача решается тем, что в подборщике, агрегатируемом с измельчителем и содержащем раму, подбирающее устройство, шнек и привод с входным валом, выполненным с возможностью соединения с валом отбора мощности измельчителя, привод снабжен установленным с возможностью демонтажа одноступенчатым редуктором, при этом выходной элемент редуктора соединен с входным валом привода, а входной вал редуктора выполнен с возможностью соединения с валом отбора мощности измельчителя,кроме этого, на раме и корпусе редуктора установлены резинометаллические шарниры,связанные между собой соединительными пластинами. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что снабжение привода подборщика установленным с возможностью демонтажа одноступенчатым редуктором и установка на раме подборщика и корпусе редуктора резинометаллических шарниров, связанных между собой соединительными пластинами, расширяет эксплуатационные возможности подборщика, что для специалиста явным образом не следует из уровня техники. Изложенная сущность полезной модели поясняется чертежами фиг. 1 - общий вид жатки фиг. 2 - вид А на фиг. 1 в увеличенном масштабе. Подборщик содержит раму 1, подбирающее устройство 2, шнек 3 и привод 4 с входным валом 5, выполненным с возможностью соединения с валом отбора мощности измельчителя (на фиг. не показан). Привод снабжен установленным с возможностью демонтажа одноступенчатым редуктором 6. Выходной элемент (на фиг. не обозначен) редуктора 6 соединен с входным валом 5 привода 4, а входной вал 7 редуктора 6 выполнен с возможностью соединения с валом отбора мощности измельчителя. На раме 1 и корпусе редуктора 6 установлены резинометаллические шарниры соответственно 8 и 9, связанные между собой соединительными пластинами 10. 2 22442005.12.30 Подборщик работает следующим образом. При агрегатировании подборщика с измельчителем, вал отбора мощности которого имеет направление вращения, соответствующее направлению вращения входного вала 5,вал отбора мощности измельчителя соединяется с валом 5 привода 4. При выполнении технологического процесса подбирающее устройство 2 подбирает технологический материал и подает его к шнеку 3, который сужает технологический материал и подает его к измельчителю. При агрегатировании подборщика с измельчителем, вал отбора мощности которого имеет направление вращения, противоположное направлению вращения входного вала 5,устанавливается одноступенчатый редуктор 6. Установка редуктора 6 происходит в следующей последовательности выходной элемент редуктора 6 соединяется с входным валом 5 привода 4, затем соединительные пластины устанавливаются на оси резинометаллических шарниров 8 и 9. После установки редуктора 6 входной вал 7 соединяется с валом отбора мощности измельчителя. При выполнении технологического процесса вращение вала отбора мощности измельчителя через редуктор 6 будет передано входному валу 5 привода 4. Так как редуктор 6 выполнен одноступенчатым, то входной вал 5 будет вращаться в направлении, противоположном направлению вращения вала отбора мощности измельчителя, что обеспечивает работу подбирающего устройства 2 и шнека 3 в нормальном рабочем режиме. Наличие в конструкции резинометаллических шарниров 8 и 9 исключает влияние нерациональных нагрузок на элементы привода 5. Заявляемое техническое решение осуществлено в подборщике для трав, разработанном РКУП ГСКБ по зерноуборочной и кормоуборочной технике и выпускаемом РУП Гомельский завод литья и нормалей. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
