Подборщик-транспортировщик рулонов сеносоломистых материалов

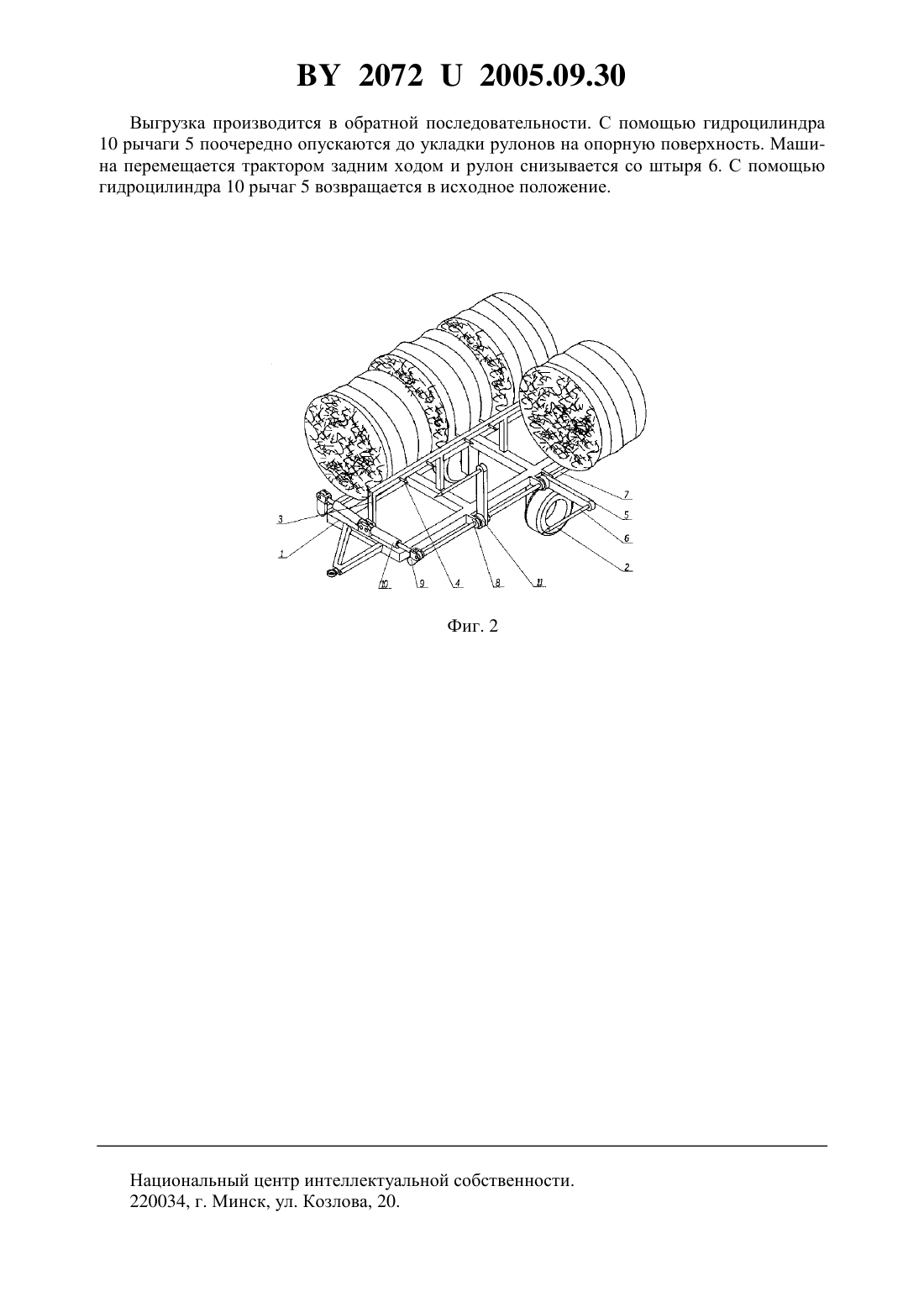

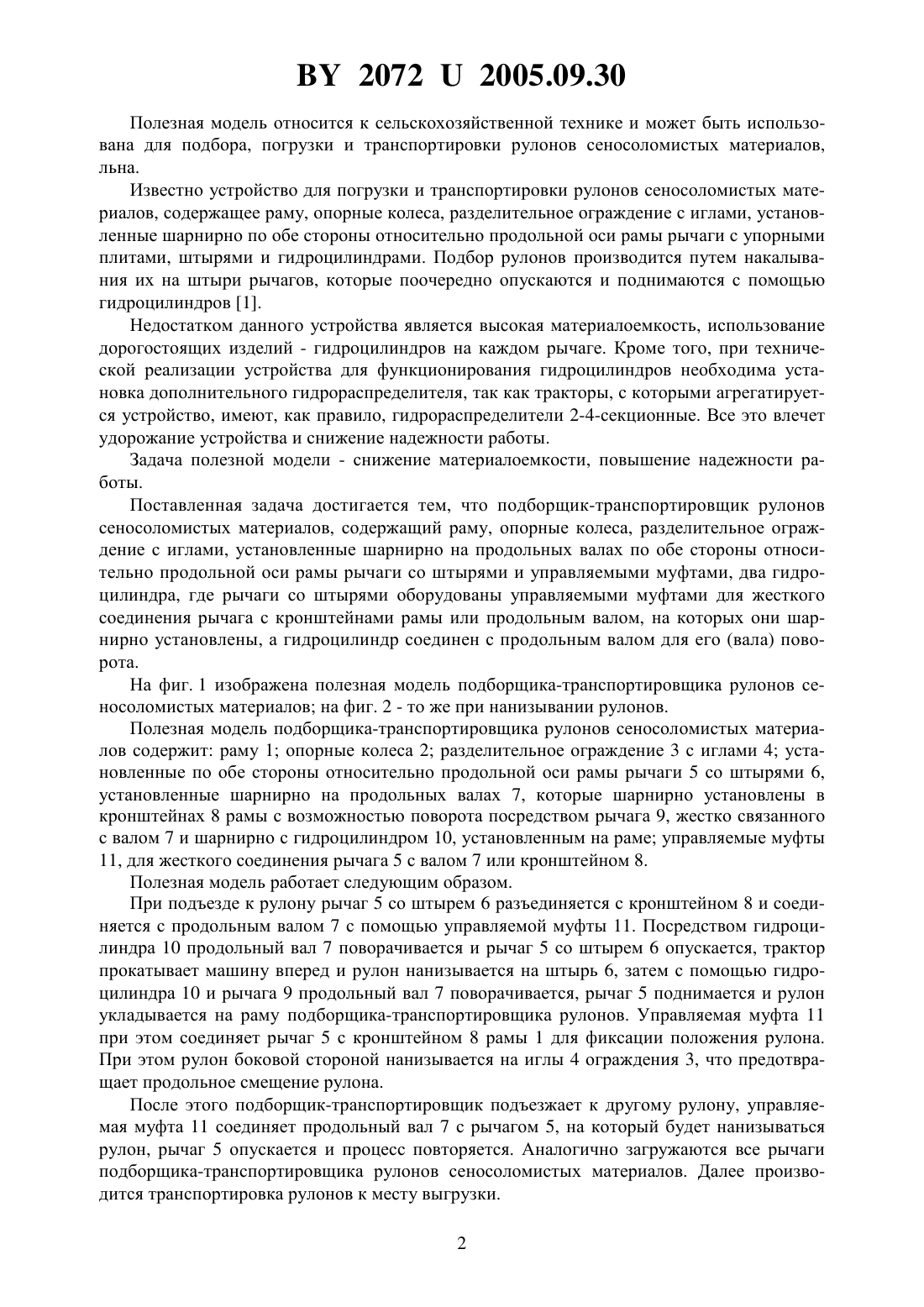

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кецко Владимир Николаевич Бушейко Виктор Серафимович Дудко Леонид Юрьевич Непарко Татьяна Анатольевна Гончарко Алексей Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Подборщик-транспортировщик рулонов сеносоломистых материалов, содержащий раму, опорные колеса, разделительное ограждение с иглами, установленные шарнирно на продольных валах по обе стороны относительно продольной оси рамы рычаги со штырями и управляемыми муфтами, два гидроцилиндра, отличающийся тем, что рычаги со штырями оборудованы управляемыми муфтами для жесткого соединения рычага с кронштейнами рамы или продольным валом, на которых они шарнирно установлены, а гидроцилиндр соединен с продольным валом для его (вала) поворота. 20722005.09.30 Полезная модель относится к сельскохозяйственной технике и может быть использована для подбора, погрузки и транспортировки рулонов сеносоломистых материалов,льна. Известно устройство для погрузки и транспортировки рулонов сеносоломистых материалов, содержащее раму, опорные колеса, разделительное ограждение с иглами, установленные шарнирно по обе стороны относительно продольной оси рамы рычаги с упорными плитами, штырями и гидроцилиндрами. Подбор рулонов производится путем накалывания их на штыри рычагов, которые поочередно опускаются и поднимаются с помощью гидроцилиндров 1. Недостатком данного устройства является высокая материалоемкость, использование дорогостоящих изделий - гидроцилиндров на каждом рычаге. Кроме того, при технической реализации устройства для функционирования гидроцилиндров необходима установка дополнительного гидрораспределителя, так как тракторы, с которыми агрегатируется устройство, имеют, как правило, гидрораспределители 2-4-секционные. Все это влечет удорожание устройства и снижение надежности работы. Задача полезной модели - снижение материалоемкости, повышение надежности работы. Поставленная задача достигается тем, что подборщик-транспортировщик рулонов сеносоломистых материалов, содержащий раму, опорные колеса, разделительное ограждение с иглами, установленные шарнирно на продольных валах по обе стороны относительно продольной оси рамы рычаги со штырями и управляемыми муфтами, два гидроцилиндра, где рычаги со штырями оборудованы управляемыми муфтами для жесткого соединения рычага с кронштейнами рамы или продольным валом, на которых они шарнирно установлены, а гидроцилиндр соединен с продольным валом для его (вала) поворота. На фиг. 1 изображена полезная модель подборщика-транспортировщика рулонов сеносоломистых материалов на фиг. 2 - то же при нанизывании рулонов. Полезная модель подборщика-транспортировщика рулонов сеносоломистых материалов содержит раму 1 опорные колеса 2 разделительное ограждение 3 с иглами 4 установленные по обе стороны относительно продольной оси рамы рычаги 5 со штырями 6,установленные шарнирно на продольных валах 7, которые шарнирно установлены в кронштейнах 8 рамы с возможностью поворота посредством рычага 9, жестко связанного с валом 7 и шарнирно с гидроцилиндром 10, установленным на раме управляемые муфты 11, для жесткого соединения рычага 5 с валом 7 или кронштейном 8. Полезная модель работает следующим образом. При подъезде к рулону рычаг 5 со штырем 6 разъединяется с кронштейном 8 и соединяется с продольным валом 7 с помощью управляемой муфты 11. Посредством гидроцилиндра 10 продольный вал 7 поворачивается и рычаг 5 со штырем 6 опускается, трактор прокатывает машину вперед и рулон нанизывается на штырь 6, затем с помощью гидроцилиндра 10 и рычага 9 продольный вал 7 поворачивается, рычаг 5 поднимается и рулон укладывается на раму подборщика-транспортировщика рулонов. Управляемая муфта 11 при этом соединяет рычаг 5 с кронштейном 8 рамы 1 для фиксации положения рулона. При этом рулон боковой стороной нанизывается на иглы 4 ограждения 3, что предотвращает продольное смещение рулона. После этого подборщик-транспортировщик подъезжает к другому рулону, управляемая муфта 11 соединяет продольный вал 7 с рычагом 5, на который будет нанизываться рулон, рычаг 5 опускается и процесс повторяется. Аналогично загружаются все рычаги подборщика-транспортировщика рулонов сеносоломистых материалов. Далее производится транспортировка рулонов к месту выгрузки. 2 20722005.09.30 Выгрузка производится в обратной последовательности. С помощью гидроцилиндра 10 рычаги 5 поочередно опускаются до укладки рулонов на опорную поверхность. Машина перемещается трактором задним ходом и рулон снизывается со штыря 6. С помощью гидроцилиндра 10 рычаг 5 возвращается в исходное положение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
