Устройство для очистки семян

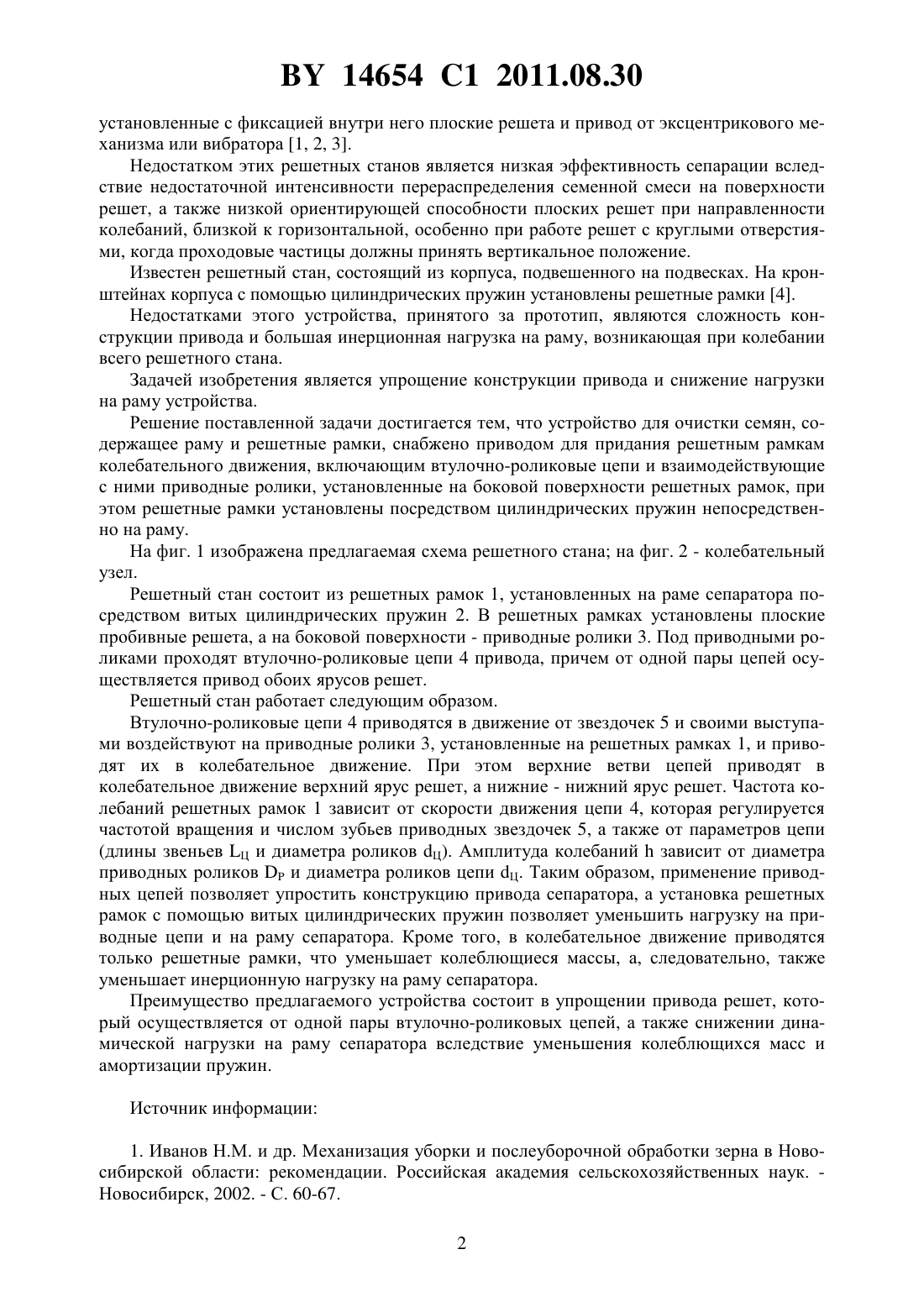

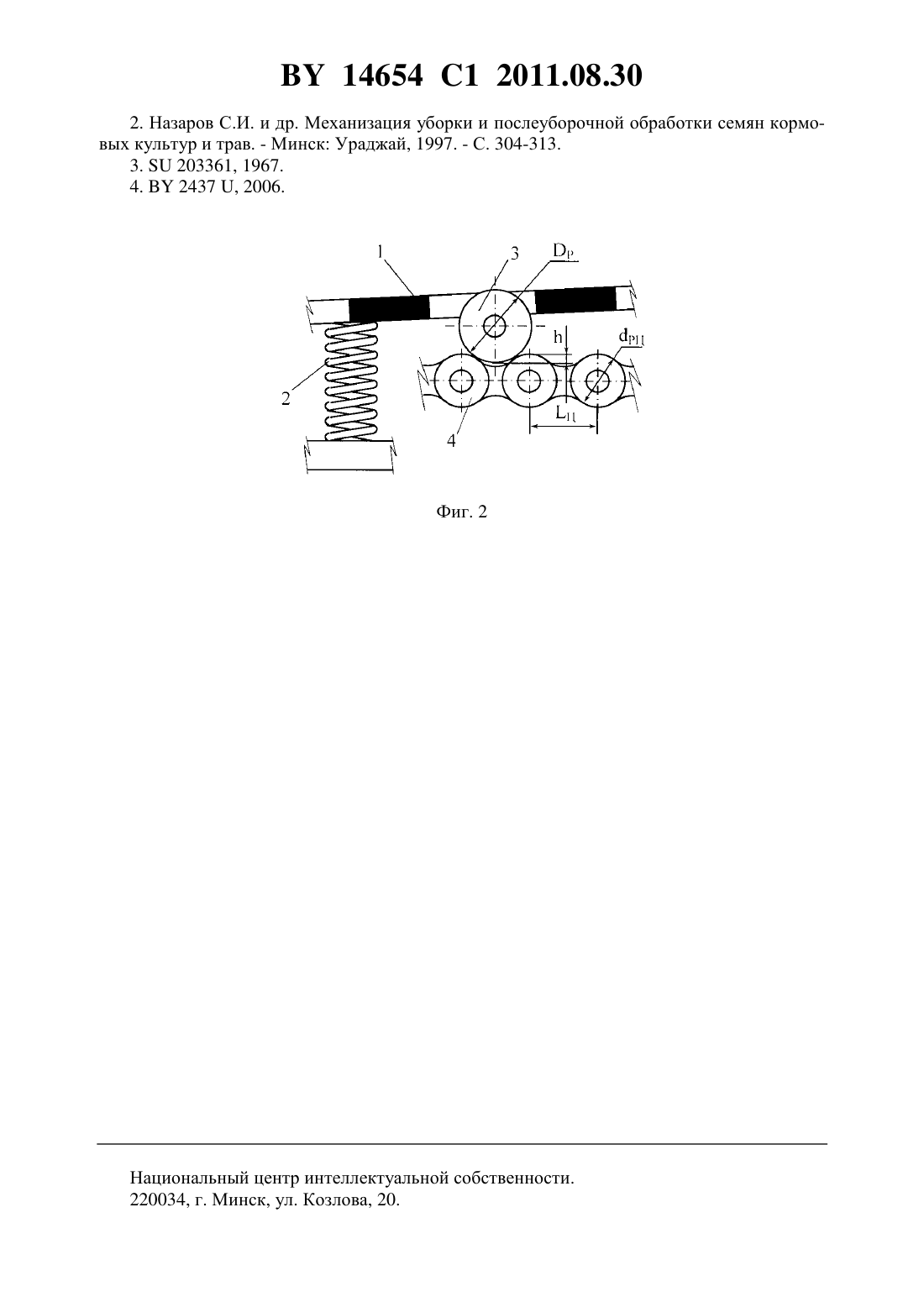

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ СЕМЯН(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Шаршунов Вячеслав Алексеевич Кругленя Виктор Евгеньевич Кудрявцев Александр Николаевич Коцуба Виктор Иосифович Алексеенко Александр Сергеевич Кудрявцев Сергей Николаевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(56)2437 , 2006.203361, 1967. НАЗАРОВ С.И. и др. Механизация уборки и послеуборочной обработки семян кормовых культур и трав. Минск Ураджай, 1997. - С. 304-313. ИВАНОВ Н.М. и др. Механизация процессов послеуборочной обработки зерна в Новосибирской области рекомендации. Российская академия сельскохозяйственных наук. - Новосибирск,2002. - С. 60-67.(57) Устройство для очистки семян, содержащее раму и решетные рамки, отличающееся тем, что снабжено приводом для придания решетным рамкам колебательного движения,включающим втулочно-роликовые цепи и взаимодействующие с ними приводные ролики,установленные на боковой поверхности решетных рамок, при этом решетные рамки установлены посредством цилиндрических пружин непосредственно на раму. Изобретение относится к сельскохозяйственному машиностроению, в частности к сепарирующим устройствам для разделения семенного материала на плоских решетах. Известны решетные станы семяочистительных машин, включающие корпус, подвешенный на подвесках с возможностью совершения возвратно-поступательных движений,14654 1 2011.08.30 установленные с фиксацией внутри него плоские решета и привод от эксцентрикового механизма или вибратора 1, 2, 3. Недостатком этих решетных станов является низкая эффективность сепарации вследствие недостаточной интенсивности перераспределения семенной смеси на поверхности решет, а также низкой ориентирующей способности плоских решет при направленности колебаний, близкой к горизонтальной, особенно при работе решет с круглыми отверстиями, когда проходовые частицы должны принять вертикальное положение. Известен решетный стан, состоящий из корпуса, подвешенного на подвесках. На кронштейнах корпуса с помощью цилиндрических пружин установлены решетные рамки 4. Недостатками этого устройства, принятого за прототип, являются сложность конструкции привода и большая инерционная нагрузка на раму, возникающая при колебании всего решетного стана. Задачей изобретения является упрощение конструкции привода и снижение нагрузки на раму устройства. Решение поставленной задачи достигается тем, что устройство для очистки семян, содержащее раму и решетные рамки, снабжено приводом для придания решетным рамкам колебательного движения, включающим втулочно-роликовые цепи и взаимодействующие с ними приводные ролики, установленные на боковой поверхности решетных рамок, при этом решетные рамки установлены посредством цилиндрических пружин непосредственно на раму. На фиг. 1 изображена предлагаемая схема решетного стана на фиг. 2 - колебательный узел. Решетный стан состоит из решетных рамок 1, установленных на раме сепаратора посредством витых цилиндрических пружин 2. В решетных рамках установлены плоские пробивные решета, а на боковой поверхности - приводные ролики 3. Под приводными роликами проходят втулочно-роликовые цепи 4 привода, причем от одной пары цепей осуществляется привод обоих ярусов решет. Решетный стан работает следующим образом. Втулочно-роликовые цепи 4 приводятся в движение от звездочек 5 и своими выступами воздействуют на приводные ролики 3, установленные на решетных рамках 1, и приводят их в колебательное движение. При этом верхние ветви цепей приводят в колебательное движение верхний ярус решет, а нижние - нижний ярус решет. Частота колебаний решетных рамок 1 зависит от скорости движения цепи 4, которая регулируется частотой вращения и числом зубьев приводных звездочек 5, а также от параметров цепи(длины звеньев Ц и диаметра роликов Ц). Амплитуда колебанийзависит от диаметра приводных роликови диаметра роликов цепи Ц. Таким образом, применение приводных цепей позволяет упростить конструкцию привода сепаратора, а установка решетных рамок с помощью витых цилиндрических пружин позволяет уменьшить нагрузку на приводные цепи и на раму сепаратора. Кроме того, в колебательное движение приводятся только решетные рамки, что уменьшает колеблющиеся массы, а, следовательно, также уменьшает инерционную нагрузку на раму сепаратора. Преимущество предлагаемого устройства состоит в упрощении привода решет, который осуществляется от одной пары втулочно-роликовых цепей, а также снижении динамической нагрузки на раму сепаратора вследствие уменьшения колеблющихся масс и амортизации пружин. Источник информации 1. Иванов Н.М. и др. Механизация уборки и послеуборочной обработки зерна в Новосибирской области рекомендации. Российская академия сельскохозяйственных наук. Новосибирск, 2002. - С. 60-67. 2 14654 1 2011.08.30 2. Назаров С.И. и др. Механизация уборки и послеуборочной обработки семян кормовых культур и трав. - Минск Ураджай, 1997. - С. 304-313. 3.203361, 1967. 4.2437 , 2006. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
