Ортодонтический аппарат для перемещения постоянных моляров нижней челюсти в мезиодистальном направлении

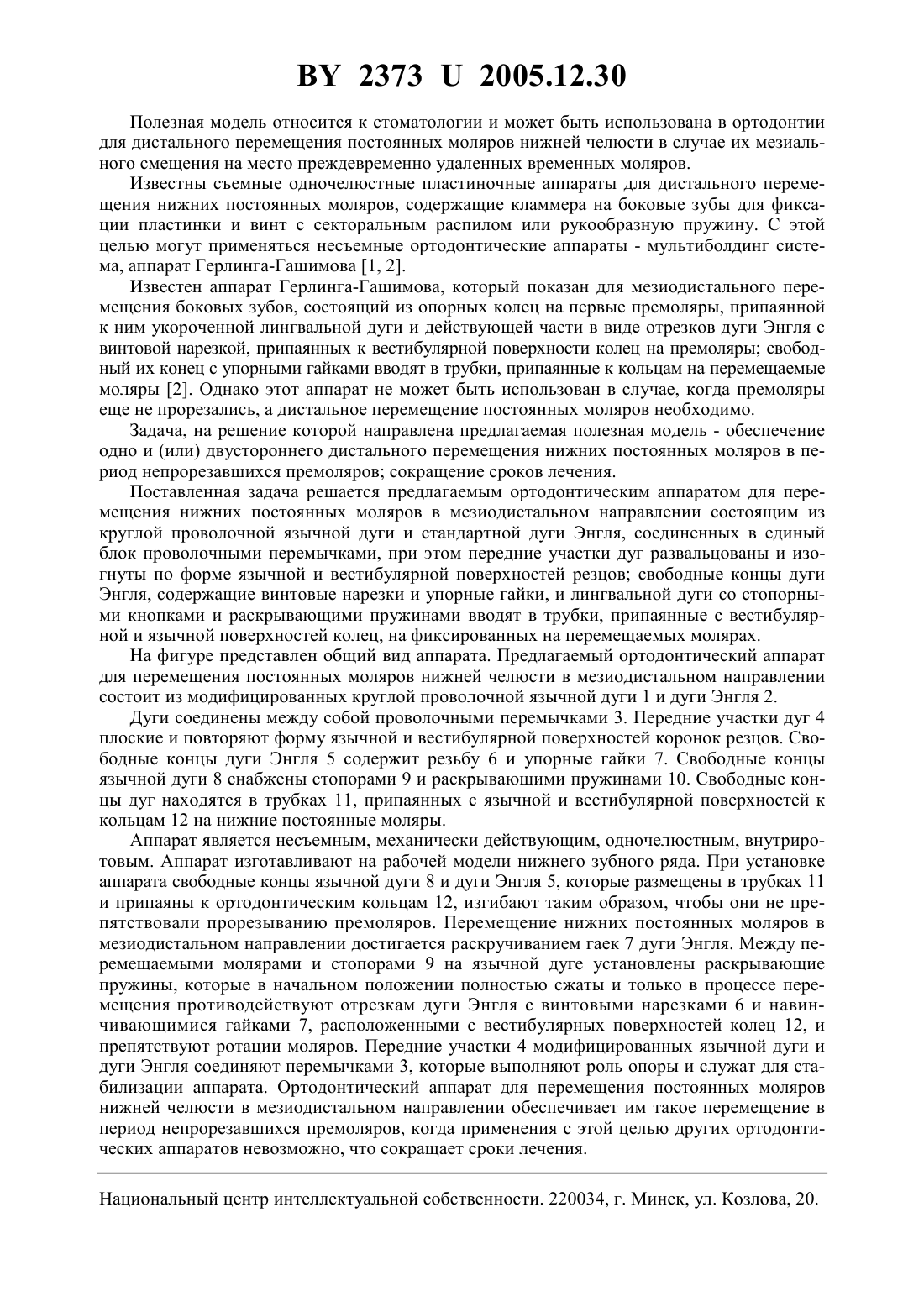

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОРТОДОНТИЧЕСКИЙ АППАРАТ ДЛЯ ПЕРЕМЕЩЕНИЯ ПОСТОЯННЫХ МОЛЯРОВ НИЖНЕЙ ЧЕЛЮСТИ В МЕЗИОДИСТАЛЬНОМ НАПРАВЛЕНИИ(71) Заявитель Учреждение образования Белорусский государственный медицинский университет(72) Авторы Кушнер Андрей Николаевич Дедков Игорь Васильевич(73) Патентообладатель Учреждение образования Белорусский государственный медицинский университет(57) Ортодонтический аппарат для перемещения постоянных моляров нижней челюсти в мезиодистальном направлении, состоящий из ортодонтических колец на перемещаемые зубы, с припаянными к ним трубками, язычной круглой проволочной дуги и стандартной дуги Энгля, снабженной винтовыми нарезками и навинчивающимися гайками, отличающийся тем, что опорный элемент выполнен на резцы в виде модифицированных передних участков язычной дуги и дуги Энгля, соединенных в единый блок проволочными перемычками, при этом между молярами и стопорными кнопками на язычной дуге установлены сжатые раскрывающие пружины, которые при раскручивании гаек дуги Энгля препятствуют ротации моляров.(56) 1. Руководство по ортодонтии / Под общей ред. Ф.Я. Хорошилкиной. - М Медицина,1999. - С. 422-424, 734-736. 2. Бушан П.Г., Василенко З.С., Григорьева Л.П. и др. Справочник по ортодонтии Кишинев. Картя Молдовеняскэ, 1990. - С. 182, 214-215. 23732005.12.30 Полезная модель относится к стоматологии и может быть использована в ортодонтии для дистального перемещения постоянных моляров нижней челюсти в случае их мезиального смещения на место преждевременно удаленных временных моляров. Известны съемные одночелюстные пластиночные аппараты для дистального перемещения нижних постоянных моляров, содержащие кламмера на боковые зубы для фиксации пластинки и винт с секторальным распилом или рукообразную пружину. С этой целью могут применяться несъемные ортодонтические аппараты - мультиболдинг система, аппарат Герлинга-Гашимова 1, 2. Известен аппарат Герлинга-Гашимова, который показан для мезиодистального перемещения боковых зубов, состоящий из опорных колец на первые премоляры, припаянной к ним укороченной лингвальной дуги и действующей части в виде отрезков дуги Энгля с винтовой нарезкой, припаянных к вестибулярной поверхности колец на премоляры свободный их конец с упорными гайками вводят в трубки, припаянные к кольцам на перемещаемые моляры 2. Однако этот аппарат не может быть использован в случае, когда премоляры еще не прорезались, а дистальное перемещение постоянных моляров необходимо. Задача, на решение которой направлена предлагаемая полезная модель - обеспечение одно и (или) двустороннего дистального перемещения нижних постоянных моляров в период непрорезавшихся премоляров сокращение сроков лечения. Поставленная задача решается предлагаемым ортодонтическим аппаратом для перемещения нижних постоянных моляров в мезиодистальном направлении состоящим из круглой проволочной язычной дуги и стандартной дуги Энгля, соединенных в единый блок проволочными перемычками, при этом передние участки дуг развальцованы и изогнуты по форме язычной и вестибулярной поверхностей резцов свободные концы дуги Энгля, содержащие винтовые нарезки и упорные гайки, и лингвальной дуги со стопорными кнопками и раскрывающими пружинами вводят в трубки, припаянные с вестибулярной и язычной поверхностей колец, на фиксированных на перемещаемых молярах. На фигуре представлен общий вид аппарата. Предлагаемый ортодонтический аппарат для перемещения постоянных моляров нижней челюсти в мезиодистальном направлении состоит из модифицированных круглой проволочной язычной дуги 1 и дуги Энгля 2. Дуги соединены между собой проволочными перемычками 3. Передние участки дуг 4 плоские и повторяют форму язычной и вестибулярной поверхностей коронок резцов. Свободные концы дуги Энгля 5 содержит резьбу 6 и упорные гайки 7. Свободные концы язычной дуги 8 снабжены стопорами 9 и раскрывающими пружинами 10. Свободные концы дуг находятся в трубках 11, припаянных с язычной и вестибулярной поверхностей к кольцам 12 на нижние постоянные моляры. Аппарат является несъемным, механически действующим, одночелюстным, внутриротовым. Аппарат изготавливают на рабочей модели нижнего зубного ряда. При установке аппарата свободные концы язычной дуги 8 и дуги Энгля 5, которые размещены в трубках 11 и припаяны к ортодонтическим кольцам 12, изгибают таким образом, чтобы они не препятствовали прорезыванию премоляров. Перемещение нижних постоянных моляров в мезиодистальном направлении достигается раскручиванием гаек 7 дуги Энгля. Между перемещаемыми молярами и стопорами 9 на язычной дуге установлены раскрывающие пружины, которые в начальном положении полностью сжаты и только в процессе перемещения противодействуют отрезкам дуги Энгля с винтовыми нарезками 6 и навинчивающимися гайками 7, расположенными с вестибулярных поверхностей колец 12, и препятствуют ротации моляров. Передние участки 4 модифицированных язычной дуги и дуги Энгля соединяют перемычками 3, которые выполняют роль опоры и служат для стабилизации аппарата. Ортодонтический аппарат для перемещения постоянных моляров нижней челюсти в мезиодистальном направлении обеспечивает им такое перемещение в период непрорезавшихся премоляров, когда применения с этой целью других ортодонтических аппаратов невозможно, что сокращает сроки лечения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
