Поглотитель электромагнитной энергии

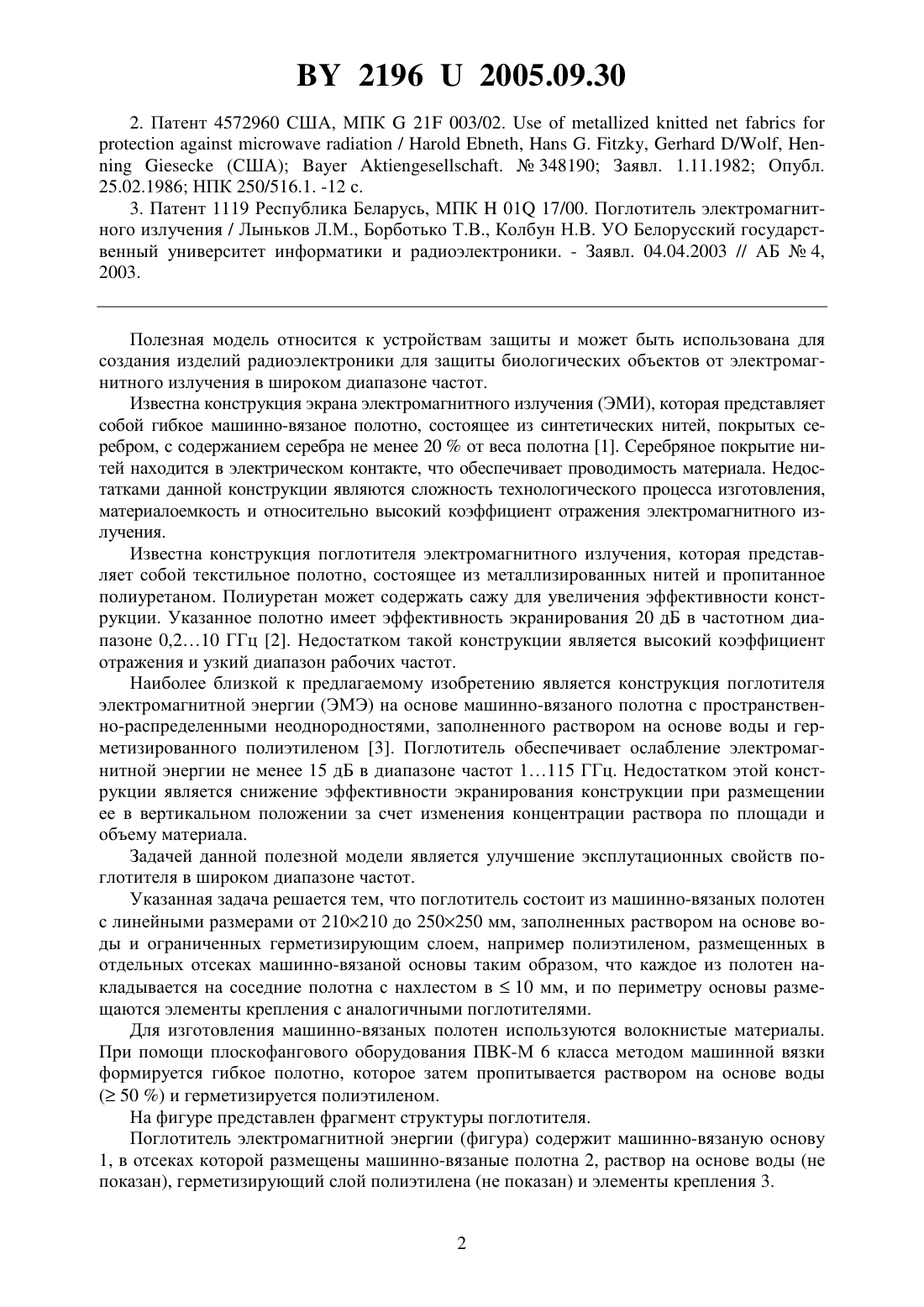

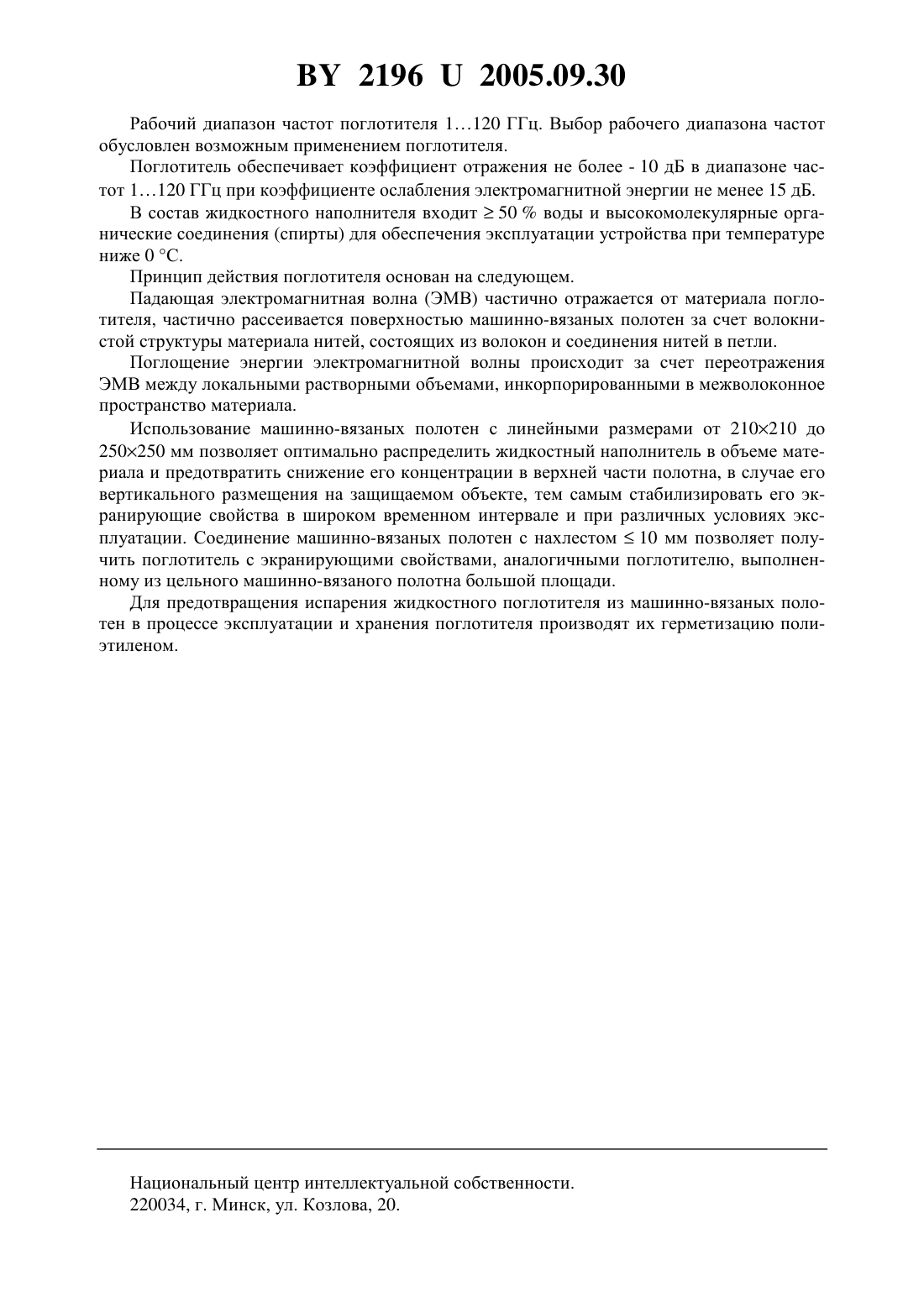

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(72) Авторы Лыньков Леонид Михайлович Борботько Тимофей Валентинович Хижняк Александр Вячеславович(73) Патентообладатель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(57) Поглотитель электромагнитной энергии для защиты биологических объектов от электромагнитного излучения в широком диапазоне частот, содержащий машинно-вязаную основу, в отсеках которой размещены машинно-вязаные полотна, пропитанные раствором на основе воды (50 ), герметизированные слоем полиэтилена, и элементы крепления по его периметру. 21962005.09.30 2. Патент 4572960 США, МПК 21 003/02./,. ,/,(США).348190 Заявл. 1.11.1982 Опубл. 25.02.1986 НПК 250/516.1. -12 с. 3. Патент 1119 Республика Беларусь, МПК 01 17/00. Поглотитель электромагнитного излучения / Лыньков Л.М., Борботько Т.В., Колбун Н.В. УО Белорусский государственный университет информатики и радиоэлектроники. - Заявл. 04.04.2003 // АБ 4,2003. Полезная модель относится к устройствам защиты и может быть использована для создания изделий радиоэлектроники для защиты биологических объектов от электромагнитного излучения в широком диапазоне частот. Известна конструкция экрана электромагнитного излучения (ЭМИ), которая представляет собой гибкое машинно-вязаное полотно, состоящее из синтетических нитей, покрытых серебром, с содержанием серебра не менее 20 от веса полотна 1. Серебряное покрытие нитей находится в электрическом контакте, что обеспечивает проводимость материала. Недостатками данной конструкции являются сложность технологического процесса изготовления,материалоемкость и относительно высокий коэффициент отражения электромагнитного излучения. Известна конструкция поглотителя электромагнитного излучения, которая представляет собой текстильное полотно, состоящее из металлизированных нитей и пропитанное полиуретаном. Полиуретан может содержать сажу для увеличения эффективности конструкции. Указанное полотно имеет эффективность экранирования 20 дБ в частотном диапазоне 0,210 ГГц 2. Недостатком такой конструкции является высокий коэффициент отражения и узкий диапазон рабочих частот. Наиболее близкой к предлагаемому изобретению является конструкция поглотителя электромагнитной энергии (ЭМЭ) на основе машинно-вязаного полотна с пространственно-распределенными неоднородностями, заполненного раствором на основе воды и герметизированного полиэтиленом 3. Поглотитель обеспечивает ослабление электромагнитной энергии не менее 15 дБ в диапазоне частот 1115 ГГц. Недостатком этой конструкции является снижение эффективности экранирования конструкции при размещении ее в вертикальном положении за счет изменения концентрации раствора по площади и объему материала. Задачей данной полезной модели является улучшение эксплутационных свойств поглотителя в широком диапазоне частот. Указанная задача решается тем, что поглотитель состоит из машинно-вязаных полотен с линейными размерами от 210210 до 250250 мм, заполненных раствором на основе воды и ограниченных герметизирующим слоем, например полиэтиленом, размещенных в отдельных отсеках машинно-вязаной основы таким образом, что каждое из полотен накладывается на соседние полотна с нахлестом в 10 мм, и по периметру основы размещаются элементы крепления с аналогичными поглотителями. Для изготовления машинно-вязаных полотен используются волокнистые материалы. При помощи плоскофангового оборудования ПВК-М 6 класса методом машинной вязки формируется гибкое полотно, которое затем пропитывается раствором на основе воды( 50 ) и герметизируется полиэтиленом. На фигуре представлен фрагмент структуры поглотителя. Поглотитель электромагнитной энергии (фигура) содержит машинно-вязаную основу 1, в отсеках которой размещены машинно-вязаные полотна 2, раствор на основе воды (не показан), герметизирующий слой полиэтилена (не показан) и элементы крепления 3. 2 21962005.09.30 Рабочий диапазон частот поглотителя 1120 ГГц. Выбор рабочего диапазона частот обусловлен возможным применением поглотителя. Поглотитель обеспечивает коэффициент отражения не более - 10 дБ в диапазоне частот 1120 ГГц при коэффициенте ослабления электромагнитной энергии не менее 15 дБ. В состав жидкостного наполнителя входит 50 воды и высокомолекулярные органические соединения (спирты) для обеспечения эксплуатации устройства при температуре ниже 0 С. Принцип действия поглотителя основан на следующем. Падающая электромагнитная волна (ЭМВ) частично отражается от материала поглотителя, частично рассеивается поверхностью машинно-вязаных полотен за счет волокнистой структуры материала нитей, состоящих из волокон и соединения нитей в петли. Поглощение энергии электромагнитной волны происходит за счет переотражения ЭМВ между локальными растворными объемами, инкорпорированными в межволоконное пространство материала. Использование машинно-вязаных полотен с линейными размерами от 210210 до 250250 мм позволяет оптимально распределить жидкостный наполнитель в объеме материала и предотвратить снижение его концентрации в верхней части полотна, в случае его вертикального размещения на защищаемом объекте, тем самым стабилизировать его экранирующие свойства в широком временном интервале и при различных условиях эксплуатации. Соединение машинно-вязаных полотен с нахлестом 10 мм позволяет получить поглотитель с экранирующими свойствами, аналогичными поглотителю, выполненному из цельного машинно-вязаного полотна большой площади. Для предотвращения испарения жидкостного поглотителя из машинно-вязаных полотен в процессе эксплуатации и хранения поглотителя производят их герметизацию полиэтиленом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
