Устройство для проведения демеркуризационных работ
Текст

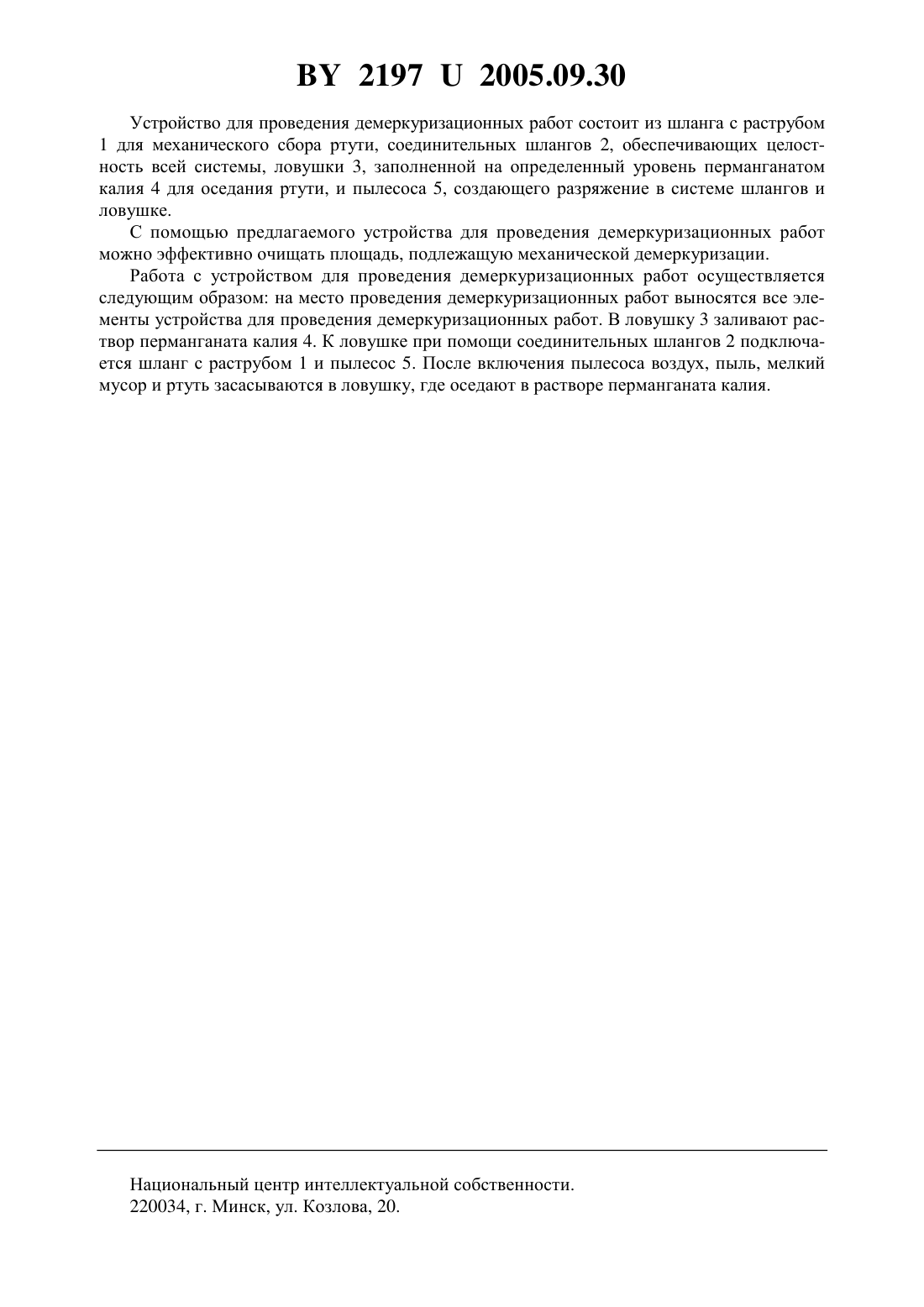

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ ДЕМЕРКУРИЗАЦИОННЫХ РАБОТ(71) Заявитель Минское городское управление МЧС Республики Беларусь(72) Автор Лехнович Александр Васильевич(73) Патентообладатель Минское городское управление МЧС Республики Беларусь(57) Устройство для проведения демеркуризационных работ, состоящее из шланга с раструбом, соединительных шлангов, ловушки, заполненной на определенный уровень перманганатом калия, и пылесоса. Полезная модель относится к устройству с химическим веществом, применяемым для обеззараживания химически ядовитых веществ, и может быть использована при проведении демеркуризационных работ. Аналогов данного устройства не имеется. Задача, решаемая данной полезной моделью, состоит в осуществлении демеркуризационных работ химиком-дозиметристом подразделений по чрезвычайным ситуациям. Данная задача решается за счет того, что устройство для проведения демеркуризационных работ состоит из шланга с раструбом для механического сбора ртути, соединительных шлангов, обеспечивающих целостность всей системы, ловушки, заполненной на определенный уровень перманганатом калия для оседания ртути, и пылесоса, создающего разряжение в системе шлангов и ловушке. Заявляемая полезная модель поясняется чертежом - общим видом. 21972005.09.30 Устройство для проведения демеркуризационных работ состоит из шланга с раструбом 1 для механического сбора ртути, соединительных шлангов 2, обеспечивающих целостность всей системы, ловушки 3, заполненной на определенный уровень перманганатом калия 4 для оседания ртути, и пылесоса 5, создающего разряжение в системе шлангов и ловушке. С помощью предлагаемого устройства для проведения демеркуризационных работ можно эффективно очищать площадь, подлежащую механической демеркуризации. Работа с устройством для проведения демеркуризационных работ осуществляется следующим образом на место проведения демеркуризационных работ выносятся все элементы устройства для проведения демеркуризационных работ. В ловушку 3 заливают раствор перманганата калия 4. К ловушке при помощи соединительных шлангов 2 подключается шланг с раструбом 1 и пылесос 5. После включения пылесоса воздух, пыль, мелкий мусор и ртуть засасываются в ловушку, где оседают в растворе перманганата калия. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: A62D 3/00
Метки: устройство, демеркуризационных, работ, проведения
Код ссылки
<a href="https://by.patents.su/2-u2197-ustrojjstvo-dlya-provedeniya-demerkurizacionnyh-rabot.html" rel="bookmark" title="База патентов Беларуси">Устройство для проведения демеркуризационных работ</a>
