Корпус мобильного телефона

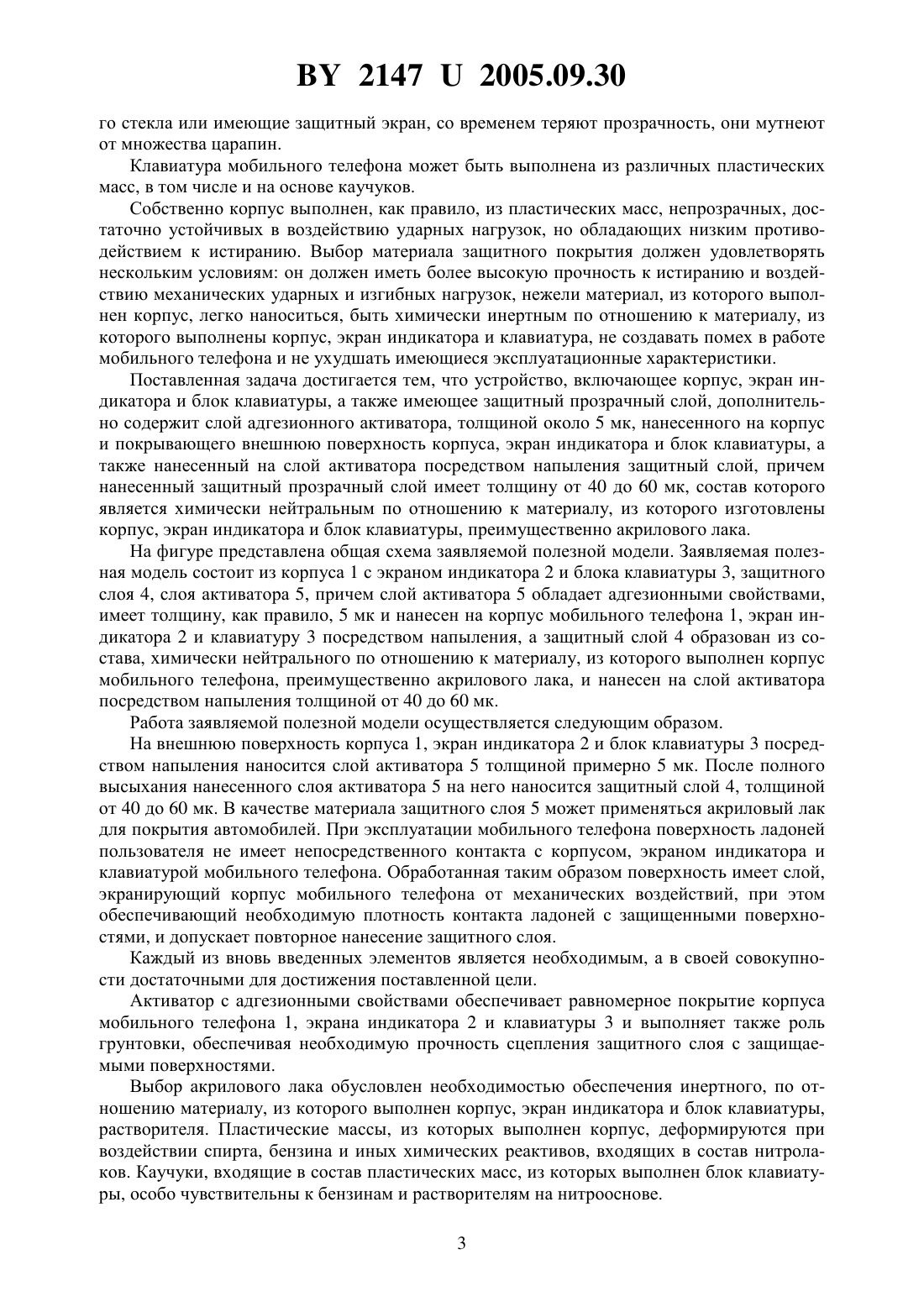

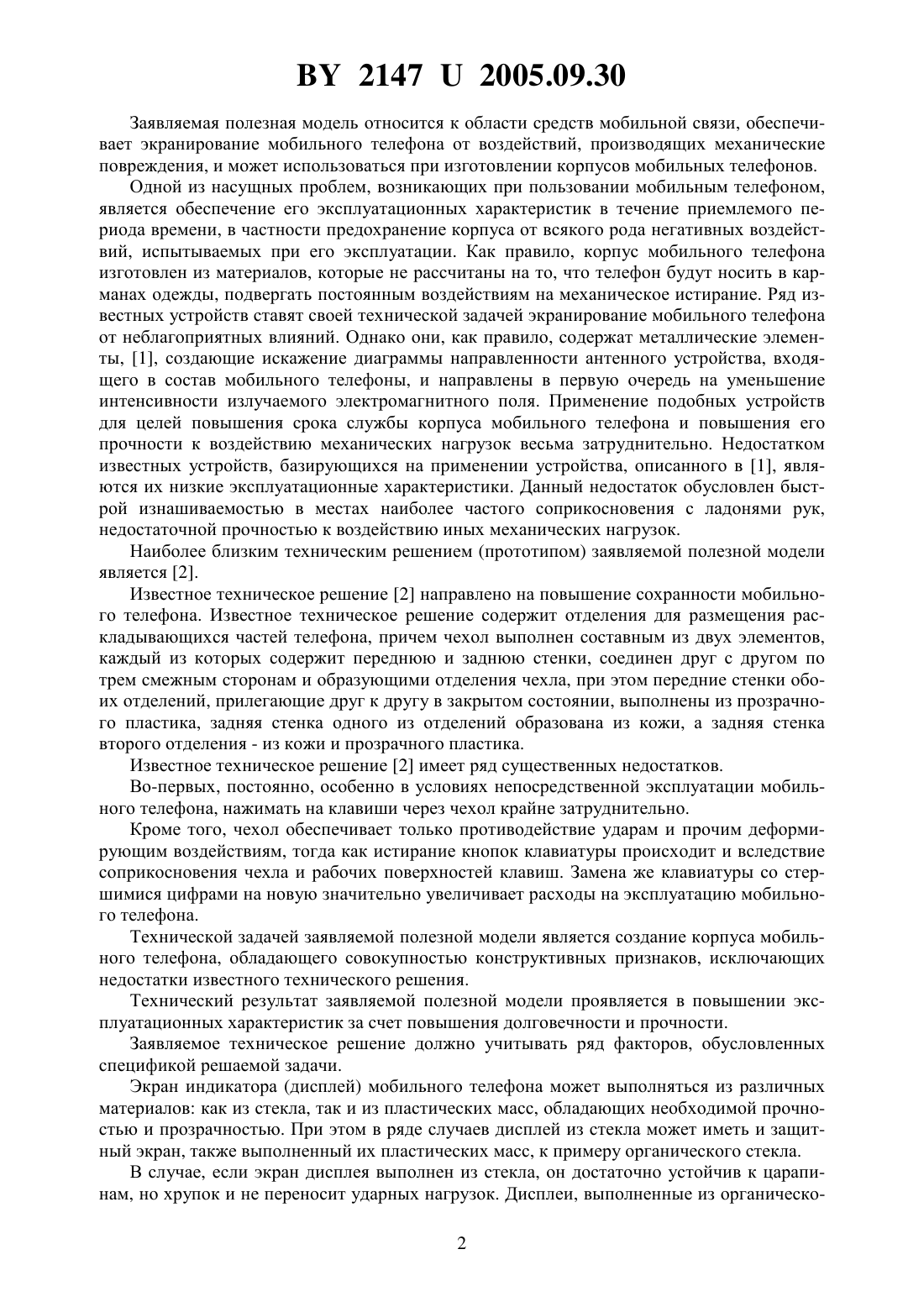

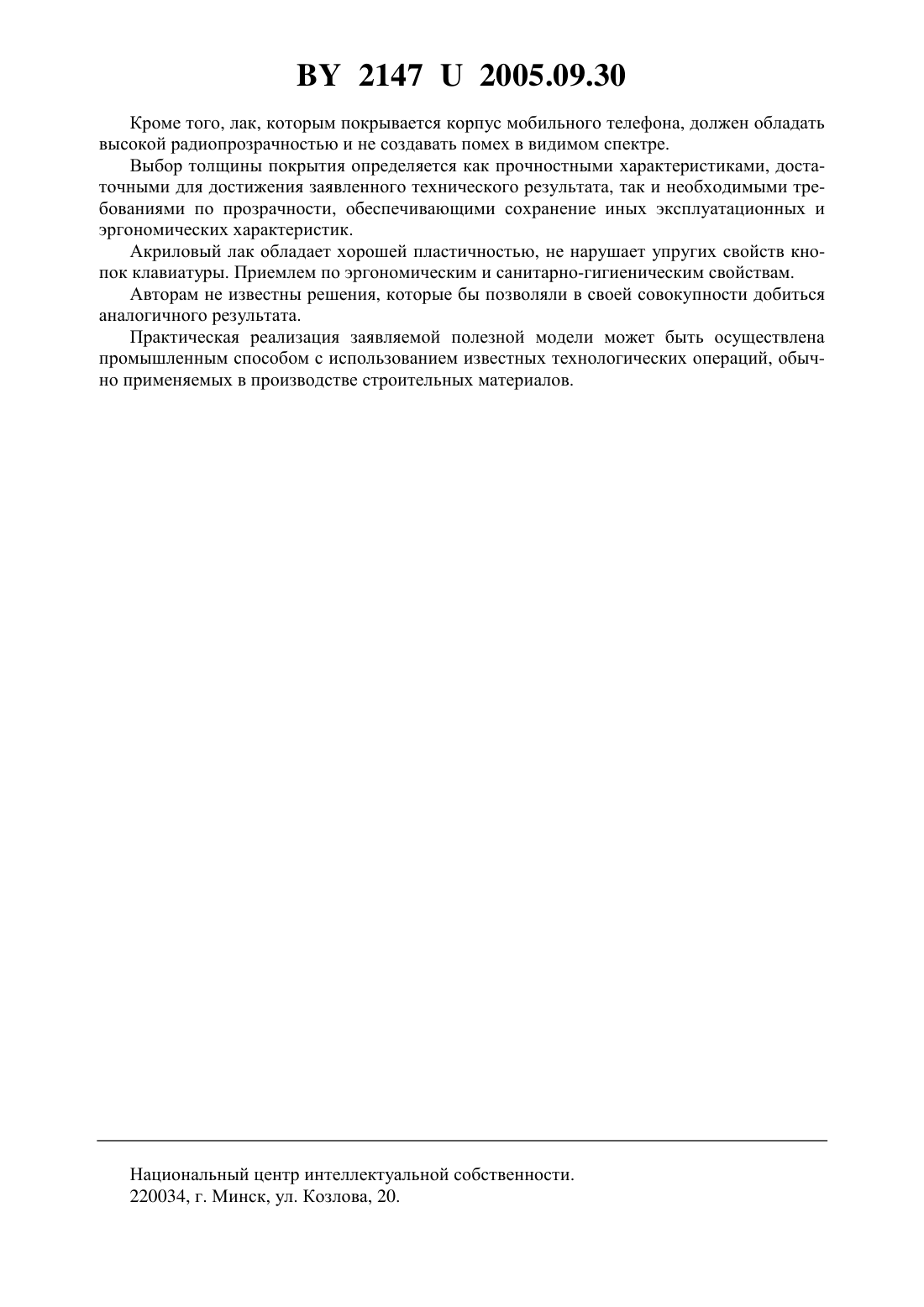

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Карпенко Виталий Геннадьевич(72) Автор Карпенко Виталий Геннадьевич(73) Патентообладатель Карпенко Виталий Геннадьевич(57) Корпус мобильного телефона, включающий корпус, экран индикатора и блок клавиатуры, а также защитный прозрачный слой, отличающийся тем, что дополнительно содержит слой адгезионного активатора, толщиной около 5 мк, нанесенного на корпус и покрывающего внешнюю поверхность корпуса, экран индикатора и блок клавиатуры, а также нанесенный на слой активатора посредством напыления защитный слой, причем нанесенный защитный прозрачный слой имеет толщину от 40 до 60 мк, состав которого является химически нейтральным по отношению к материалу, из которого изготовлены корпус, экран индикатора и блок клавиатуры и выполнен, преимущественно из акрилового лака.(56) 1. Патент РФ 2139579. 2. Патент РФ на полезную модель 34324. 21472005.09.30 Заявляемая полезная модель относится к области средств мобильной связи, обеспечивает экранирование мобильного телефона от воздействий, производящих механические повреждения, и может использоваться при изготовлении корпусов мобильных телефонов. Одной из насущных проблем, возникающих при пользовании мобильным телефоном,является обеспечение его эксплуатационных характеристик в течение приемлемого периода времени, в частности предохранение корпуса от всякого рода негативных воздействий, испытываемых при его эксплуатации. Как правило, корпус мобильного телефона изготовлен из материалов, которые не рассчитаны на то, что телефон будут носить в карманах одежды, подвергать постоянным воздействиям на механическое истирание. Ряд известных устройств ставят своей технической задачей экранирование мобильного телефона от неблагоприятных влияний. Однако они, как правило, содержат металлические элементы, 1, создающие искажение диаграммы направленности антенного устройства, входящего в состав мобильного телефоны, и направлены в первую очередь на уменьшение интенсивности излучаемого электромагнитного поля. Применение подобных устройств для целей повышения срока службы корпуса мобильного телефона и повышения его прочности к воздействию механических нагрузок весьма затруднительно. Недостатком известных устройств, базирующихся на применении устройства, описанного в 1, являются их низкие эксплуатационные характеристики. Данный недостаток обусловлен быстрой изнашиваемостью в местах наиболее частого соприкосновения с ладонями рук,недостаточной прочностью к воздействию иных механических нагрузок. Наиболее близким техническим решением (прототипом) заявляемой полезной модели является 2. Известное техническое решение 2 направлено на повышение сохранности мобильного телефона. Известное техническое решение содержит отделения для размещения раскладывающихся частей телефона, причем чехол выполнен составным из двух элементов,каждый из которых содержит переднюю и заднюю стенки, соединен друг с другом по трем смежным сторонам и образующими отделения чехла, при этом передние стенки обоих отделений, прилегающие друг к другу в закрытом состоянии, выполнены из прозрачного пластика, задняя стенка одного из отделений образована из кожи, а задняя стенка второго отделения - из кожи и прозрачного пластика. Известное техническое решение 2 имеет ряд существенных недостатков. Во-первых, постоянно, особенно в условиях непосредственной эксплуатации мобильного телефона, нажимать на клавиши через чехол крайне затруднительно. Кроме того, чехол обеспечивает только противодействие ударам и прочим деформирующим воздействиям, тогда как истирание кнопок клавиатуры происходит и вследствие соприкосновения чехла и рабочих поверхностей клавиш. Замена же клавиатуры со стершимися цифрами на новую значительно увеличивает расходы на эксплуатацию мобильного телефона. Технической задачей заявляемой полезной модели является создание корпуса мобильного телефона, обладающего совокупностью конструктивных признаков, исключающих недостатки известного технического решения. Технический результат заявляемой полезной модели проявляется в повышении эксплуатационных характеристик за счет повышения долговечности и прочности. Заявляемое техническое решение должно учитывать ряд факторов, обусловленных спецификой решаемой задачи. Экран индикатора (дисплей) мобильного телефона может выполняться из различных материалов как из стекла, так и из пластических масс, обладающих необходимой прочностью и прозрачностью. При этом в ряде случаев дисплей из стекла может иметь и защитный экран, также выполненный их пластических масс, к примеру органического стекла. В случае, если экран дисплея выполнен из стекла, он достаточно устойчив к царапинам, но хрупок и не переносит ударных нагрузок. Дисплеи, выполненные из органическо 2 21472005.09.30 го стекла или имеющие защитный экран, со временем теряют прозрачность, они мутнеют от множества царапин. Клавиатура мобильного телефона может быть выполнена из различных пластических масс, в том числе и на основе каучуков. Собственно корпус выполнен, как правило, из пластических масс, непрозрачных, достаточно устойчивых в воздействию ударных нагрузок, но обладающих низким противодействием к истиранию. Выбор материала защитного покрытия должен удовлетворять нескольким условиям он должен иметь более высокую прочность к истиранию и воздействию механических ударных и изгибных нагрузок, нежели материал, из которого выполнен корпус, легко наноситься, быть химически инертным по отношению к материалу, из которого выполнены корпус, экран индикатора и клавиатура, не создавать помех в работе мобильного телефона и не ухудшать имеющиеся эксплуатационные характеристики. Поставленная задача достигается тем, что устройство, включающее корпус, экран индикатора и блок клавиатуры, а также имеющее защитный прозрачный слой, дополнительно содержит слой адгезионного активатора, толщиной около 5 мк, нанесенного на корпус и покрывающего внешнюю поверхность корпуса, экран индикатора и блок клавиатуры, а также нанесенный на слой активатора посредством напыления защитный слой, причем нанесенный защитный прозрачный слой имеет толщину от 40 до 60 мк, состав которого является химически нейтральным по отношению к материалу, из которого изготовлены корпус, экран индикатора и блок клавиатуры, преимущественно акрилового лака. На фигуре представлена общая схема заявляемой полезной модели. Заявляемая полезная модель состоит из корпуса 1 с экраном индикатора 2 и блока клавиатуры 3, защитного слоя 4, слоя активатора 5, причем слой активатора 5 обладает адгезионными свойствами,имеет толщину, как правило, 5 мк и нанесен на корпус мобильного телефона 1, экран индикатора 2 и клавиатуру 3 посредством напыления, а защитный слой 4 образован из состава, химически нейтрального по отношению к материалу, из которого выполнен корпус мобильного телефона, преимущественно акрилового лака, и нанесен на слой активатора посредством напыления толщиной от 40 до 60 мк. Работа заявляемой полезной модели осуществляется следующим образом. На внешнюю поверхность корпуса 1, экран индикатора 2 и блок клавиатуры 3 посредством напыления наносится слой активатора 5 толщиной примерно 5 мк. После полного высыхания нанесенного слоя активатора 5 на него наносится защитный слой 4, толщиной от 40 до 60 мк. В качестве материала защитного слоя 5 может применяться акриловый лак для покрытия автомобилей. При эксплуатации мобильного телефона поверхность ладоней пользователя не имеет непосредственного контакта с корпусом, экраном индикатора и клавиатурой мобильного телефона. Обработанная таким образом поверхность имеет слой,экранирующий корпус мобильного телефона от механических воздействий, при этом обеспечивающий необходимую плотность контакта ладоней с защищенными поверхностями, и допускает повторное нанесение защитного слоя. Каждый из вновь введенных элементов является необходимым, а в своей совокупности достаточными для достижения поставленной цели. Активатор с адгезионными свойствами обеспечивает равномерное покрытие корпуса мобильного телефона 1, экрана индикатора 2 и клавиатуры 3 и выполняет также роль грунтовки, обеспечивая необходимую прочность сцепления защитного слоя с защищаемыми поверхностями. Выбор акрилового лака обусловлен необходимостью обеспечения инертного, по отношению материалу, из которого выполнен корпус, экран индикатора и блок клавиатуры,растворителя. Пластические массы, из которых выполнен корпус, деформируются при воздействии спирта, бензина и иных химических реактивов, входящих в состав нитролаков. Каучуки, входящие в состав пластических масс, из которых выполнен блок клавиатуры, особо чувствительны к бензинам и растворителям на нитрооснове. 3 21472005.09.30 Кроме того, лак, которым покрывается корпус мобильного телефона, должен обладать высокой радиопрозрачностью и не создавать помех в видимом спектре. Выбор толщины покрытия определяется как прочностными характеристиками, достаточными для достижения заявленного технического результата, так и необходимыми требованиями по прозрачности, обеспечивающими сохранение иных эксплуатационных и эргономических характеристик. Акриловый лак обладает хорошей пластичностью, не нарушает упругих свойств кнопок клавиатуры. Приемлем по эргономическим и санитарно-гигиеническим свойствам. Авторам не известны решения, которые бы позволяли в своей совокупности добиться аналогичного результата. Практическая реализация заявляемой полезной модели может быть осуществлена промышленным способом с использованием известных технологических операций, обычно применяемых в производстве строительных материалов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
