Натяжное устройство ленточного конвейера

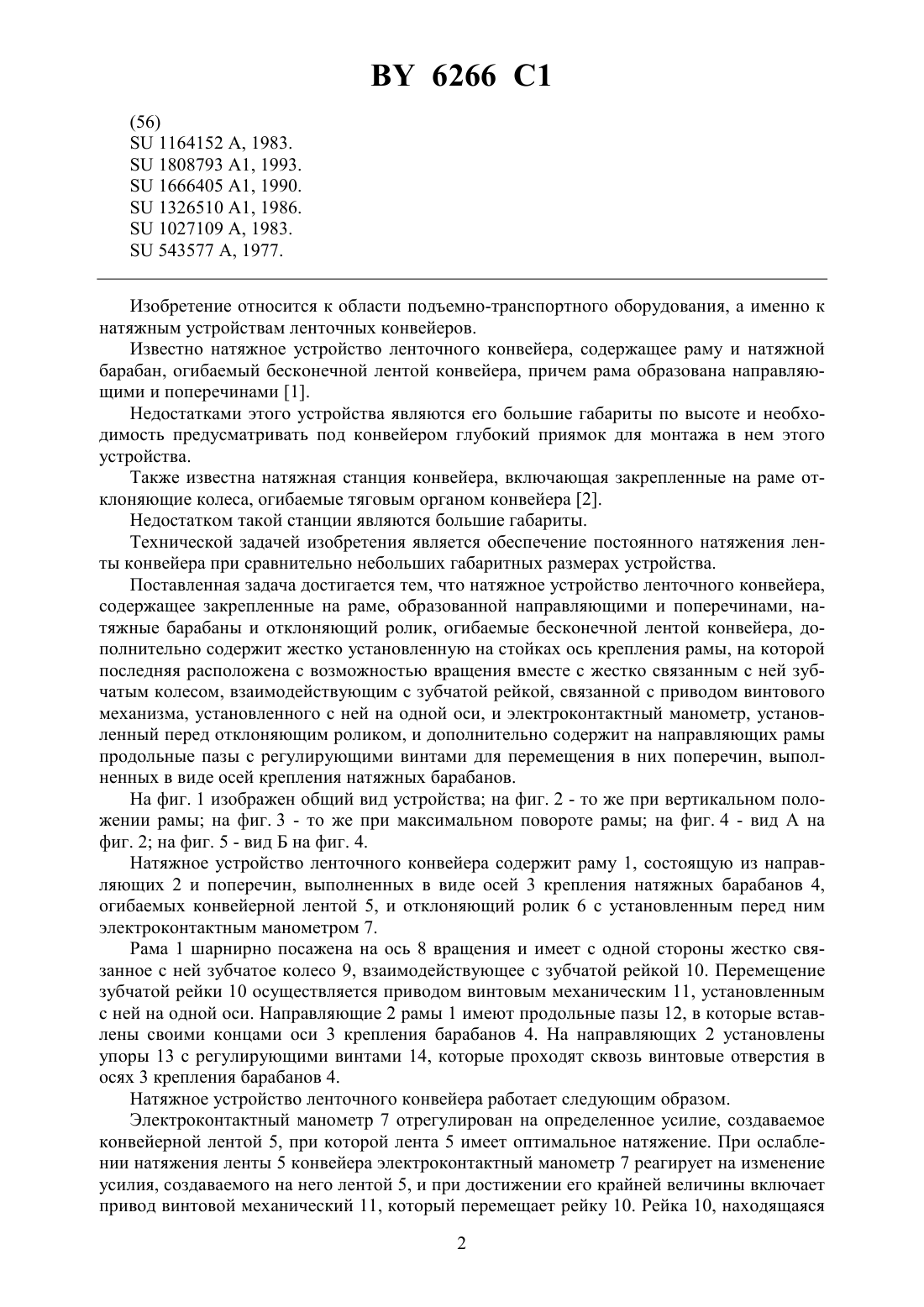

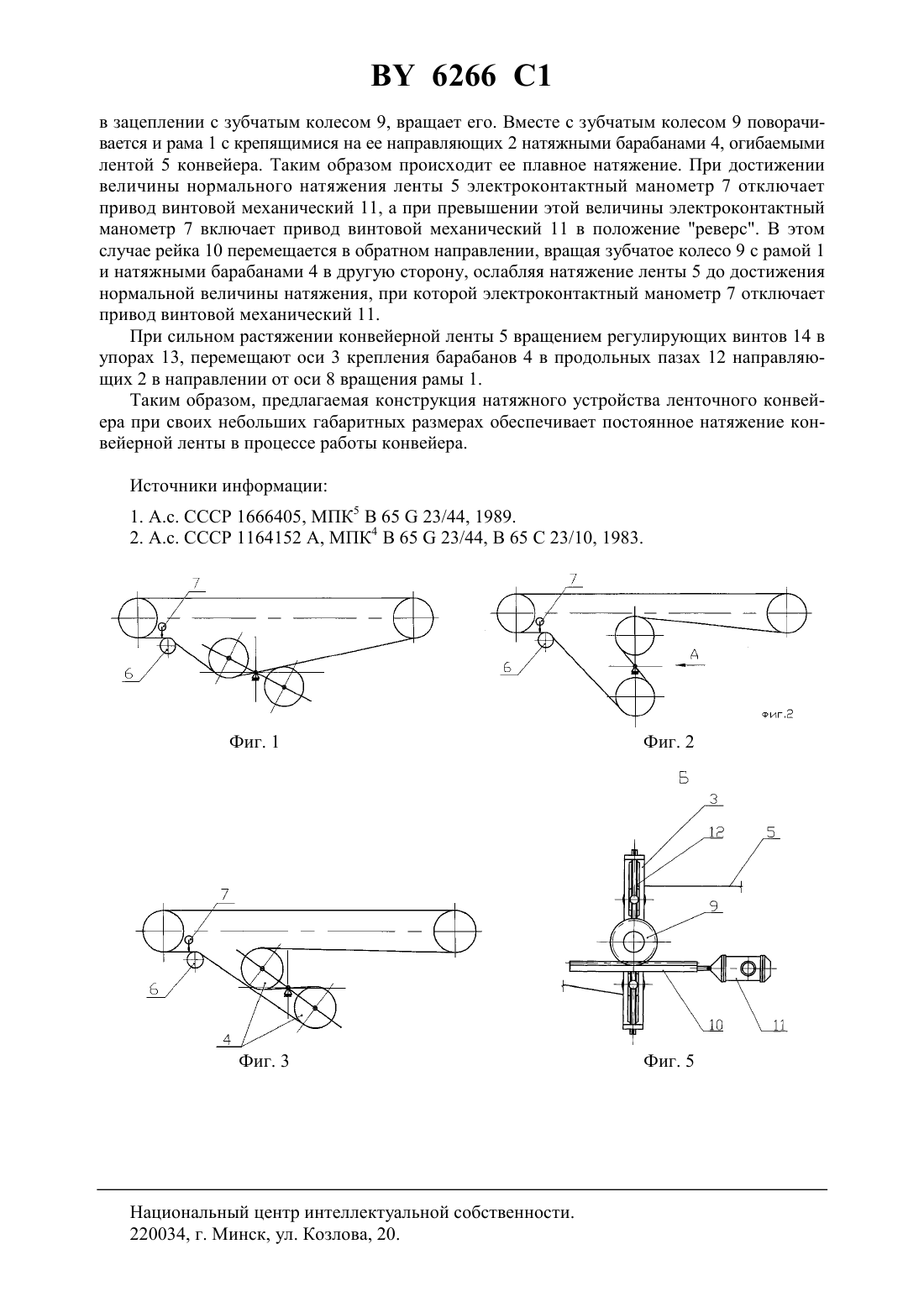

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ НАТЯЖНОЕ УСТРОЙСТВО ЛЕНТОЧНОГО КОНВЕЙЕРА(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Прушак Виктор Яковлевич Конопляник Иван Анатольевич Щерба Владимир Яковлевич Конопляник Алла Владимировна Дворник Александр Петрович Байко Андрей Евгеньевич(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) 1. Натяжное устройство ленточного конвейера, содержащее закрепленные на раме,образованной направляющими и поперечинами, натяжные барабаны и отклоняющий ролик, огибаемые бесконечной лентой конвейера, отличающееся тем, что оно содержит жестко установленную на стойках ось крепления рамы, на которой последняя расположена с возможностью вращения вместе с жестко связанным с ней зубчатым колесом, взаимодействующим с зубчатой рейкой, связанной с приводом винтового механизма, установленного с ней на одной оси, и электроконтактный манометр, установленный перед отклоняющим роликом. 2. Натяжное устройство по п. 1, отличающееся тем, что содержит на направляющих рамы продольные пазы с регулирующими винтами для перемещения в них поперечин,выполненных в виде осей крепления натяжных барабанов.(56)1164152 , 1983.1808793 1, 1993.1666405 1, 1990.1326510 1, 1986.1027109 , 1983.543577 , 1977. Изобретение относится к области подъемно-транспортного оборудования, а именно к натяжным устройствам ленточных конвейеров. Известно натяжное устройство ленточного конвейера, содержащее раму и натяжной барабан, огибаемый бесконечной лентой конвейера, причем рама образована направляющими и поперечинами 1. Недостатками этого устройства являются его большие габариты по высоте и необходимость предусматривать под конвейером глубокий приямок для монтажа в нем этого устройства. Также известна натяжная станция конвейера, включающая закрепленные на раме отклоняющие колеса, огибаемые тяговым органом конвейера 2. Недостатком такой станции являются большие габариты. Технической задачей изобретения является обеспечение постоянного натяжения ленты конвейера при сравнительно небольших габаритных размерах устройства. Поставленная задача достигается тем, что натяжное устройство ленточного конвейера,содержащее закрепленные на раме, образованной направляющими и поперечинами, натяжные барабаны и отклоняющий ролик, огибаемые бесконечной лентой конвейера, дополнительно содержит жестко установленную на стойках ось крепления рамы, на которой последняя расположена с возможностью вращения вместе с жестко связанным с ней зубчатым колесом, взаимодействующим с зубчатой рейкой, связанной с приводом винтового механизма, установленного с ней на одной оси, и электроконтактный манометр, установленный перед отклоняющим роликом, и дополнительно содержит на направляющих рамы продольные пазы с регулирующими винтами для перемещения в них поперечин, выполненных в виде осей крепления натяжных барабанов. На фиг. 1 изображен общий вид устройства на фиг. 2 - то же при вертикальном положении рамы на фиг. 3 - то же при максимальном повороте рамы на фиг. 4 - вид А на фиг. 2 на фиг. 5 - вид Б на фиг. 4. Натяжное устройство ленточного конвейера содержит раму 1, состоящую из направляющих 2 и поперечин, выполненных в виде осей 3 крепления натяжных барабанов 4,огибаемых конвейерной лентой 5, и отклоняющий ролик 6 с установленным перед ним электроконтактным манометром 7. Рама 1 шарнирно посажена на ось 8 вращения и имеет с одной стороны жестко связанное с ней зубчатое колесо 9, взаимодействующее с зубчатой рейкой 10. Перемещение зубчатой рейки 10 осуществляется приводом винтовым механическим 11, установленным с ней на одной оси. Направляющие 2 рамы 1 имеют продольные пазы 12, в которые вставлены своими концами оси 3 крепления барабанов 4. На направляющих 2 установлены упоры 13 с регулирующими винтами 14, которые проходят сквозь винтовые отверстия в осях 3 крепления барабанов 4. Натяжное устройство ленточного конвейера работает следующим образом. Электроконтактный манометр 7 отрегулирован на определенное усилие, создаваемое конвейерной лентой 5, при которой лента 5 имеет оптимальное натяжение. При ослаблении натяжения ленты 5 конвейера электроконтактный манометр 7 реагирует на изменение усилия, создаваемого на него лентой 5, и при достижении его крайней величины включает привод винтовой механический 11, который перемещает рейку 10. Рейка 10, находящаяся 2 6266 1 в зацеплении с зубчатым колесом 9, вращает его. Вместе с зубчатым колесом 9 поворачивается и рама 1 с крепящимися на ее направляющих 2 натяжными барабанами 4, огибаемыми лентой 5 конвейера. Таким образом происходит ее плавное натяжение. При достижении величины нормального натяжения ленты 5 электроконтактный манометр 7 отключает привод винтовой механический 11, а при превышении этой величины электроконтактный манометр 7 включает привод винтовой механический 11 в положение реверс. В этом случае рейка 10 перемещается в обратном направлении, вращая зубчатое колесо 9 с рамой 1 и натяжными барабанами 4 в другую сторону, ослабляя натяжение ленты 5 до достижения нормальной величины натяжения, при которой электроконтактный манометр 7 отключает привод винтовой механический 11. При сильном растяжении конвейерной ленты 5 вращением регулирующих винтов 14 в упорах 13, перемещают оси 3 крепления барабанов 4 в продольных пазах 12 направляющих 2 в направлении от оси 8 вращения рамы 1. Таким образом, предлагаемая конструкция натяжного устройства ленточного конвейера при своих небольших габаритных размерах обеспечивает постоянное натяжение конвейерной ленты в процессе работы конвейера. Источники информации 1. А.с. СССР 1666405, МПК 5 В 6523/44, 1989. 2. А.с. СССР 1164152 А, МПК 4 В 6523/44, В 65 С 23/10, 1983. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
