Шина-пелот

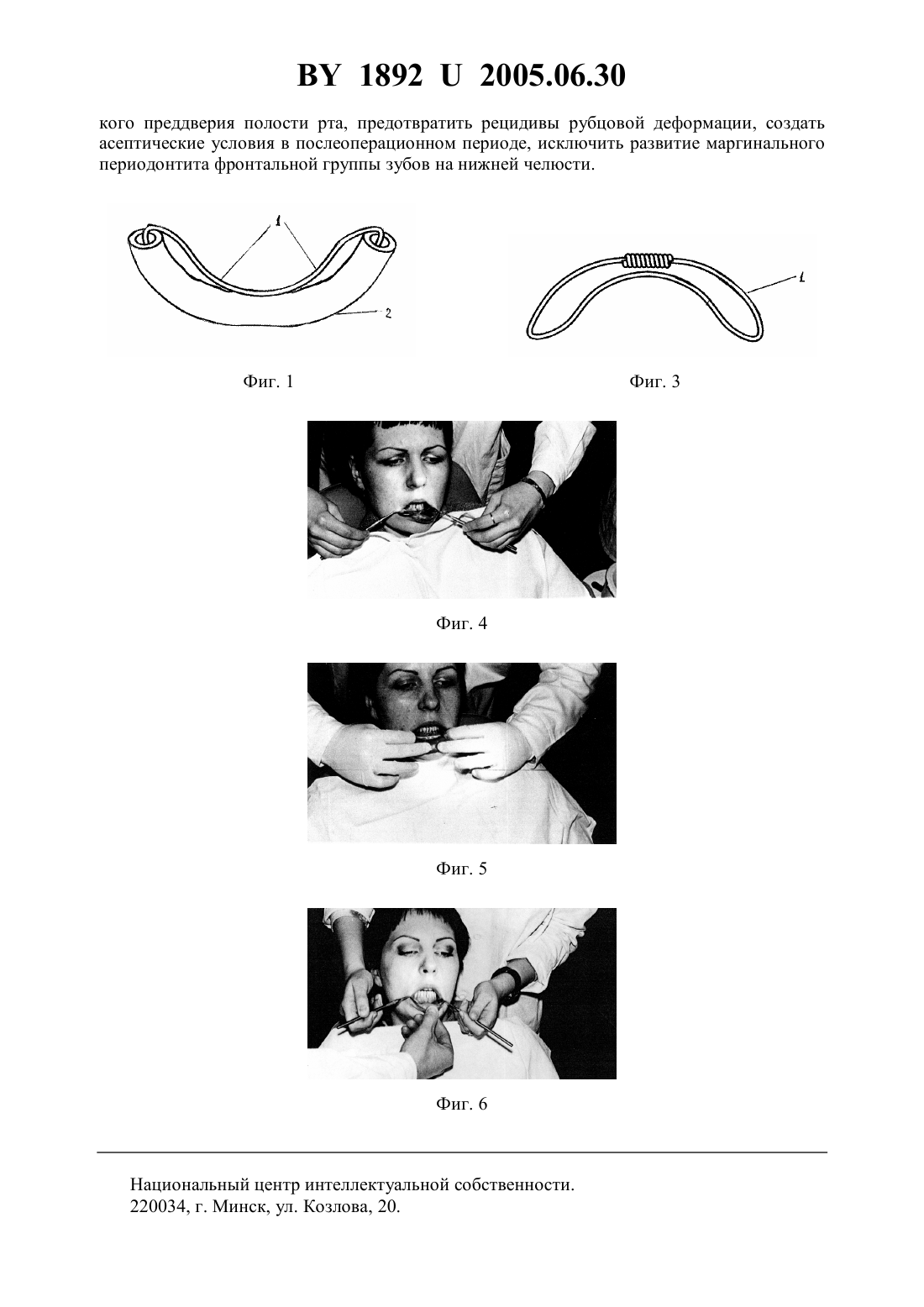

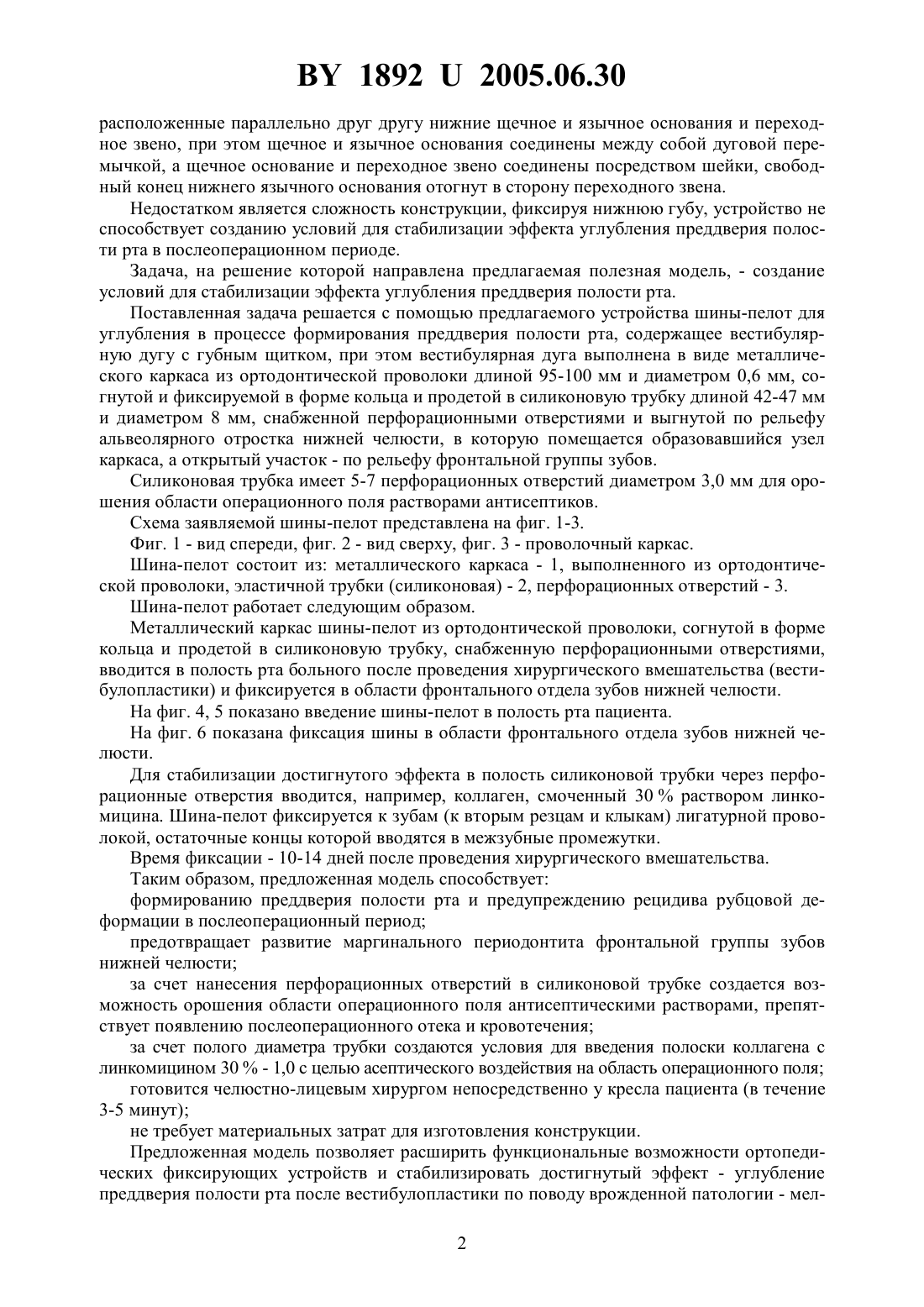

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное ведущее высшее учебное учреждение Белорусский государственный медицинский университет(72) Авторы Чудаков Олег Порфирьевич Миранович Сергей Иванович Черченко Наталья Николаевна(73) Патентообладатель Государственное ведущее высшее учебное учреждение Белорусский государственный медицинский университет(57) Шина-пелот, содержащая вестибулярную дугу с губным щитком, отличающаяся тем,что вестибулярная дуга выполнена в виде металлического каркаса из ортодонтической проволоки длиной 95-100 мм и диаметром 0,6 мм, согнутой и фиксируемой в форме кольца, выгнутой по рельефу альвеолярного отростка нижней челюсти, а открытый участок по рельефу фронтальной группы зубов и продетой в силиконовую трубку длиной 42-47 мм и диаметром 8 мм с перфорационными отверстиями, в которую помещается и образовавшийся узел каркаса. Фиг. 2 Полезная модель относится к области медицины, а именно челюстно-лицевой хирургии и ортопедической стоматологии и предназначена для фиксации нижней челюсти после проведения хирургического вмешательства. Известно устройство для фиксации нижней губы, содержащее вестибулярную дугу с губным щитком, пружину Кофина и концевые фиксирующие элементы 1. С целью повышения надежности фиксации нижней губы пациента губной щиток жестко закреплен на фронтальном участке вестибулярной дуги, а концевые фиксирующие элементы содержат 18922005.06.30 расположенные параллельно друг другу нижние щечное и язычное основания и переходное звено, при этом щечное и язычное основания соединены между собой дуговой перемычкой, а щечное основание и переходное звено соединены посредством шейки, свободный конец нижнего язычного основания отогнут в сторону переходного звена. Недостатком является сложность конструкции, фиксируя нижнюю губу, устройство не способствует созданию условий для стабилизации эффекта углубления преддверия полости рта в послеоперационном периоде. Задача, на решение которой направлена предлагаемая полезная модель, - создание условий для стабилизации эффекта углубления преддверия полости рта. Поставленная задача решается с помощью предлагаемого устройства шины-пелот для углубления в процессе формирования преддверия полости рта, содержащее вестибулярную дугу с губным щитком, при этом вестибулярная дуга выполнена в виде металлического каркаса из ортодонтической проволоки длиной 95-100 мм и диаметром 0,6 мм, согнутой и фиксируемой в форме кольца и продетой в силиконовую трубку длиной 42-47 мм и диаметром 8 мм, снабженной перфорационными отверстиями и выгнутой по рельефу альвеолярного отростка нижней челюсти, в которую помещается образовавшийся узел каркаса, а открытый участок - по рельефу фронтальной группы зубов. Силиконовая трубка имеет 5-7 перфорационных отверстий диаметром 3,0 мм для орошения области операционного поля растворами антисептиков. Схема заявляемой шины-пелот представлена на фиг. 1-3. Фиг. 1 - вид спереди, фиг. 2 - вид сверху, фиг. 3 - проволочный каркас. Шина-пелот состоит из металлического каркаса - 1, выполненного из ортодонтической проволоки, эластичной трубки (силиконовая) - 2, перфорационных отверстий - 3. Шина-пелот работает следующим образом. Металлический каркас шины-пелот из ортодонтической проволоки, согнутой в форме кольца и продетой в силиконовую трубку, снабженную перфорационными отверстиями,вводится в полость рта больного после проведения хирургического вмешательства (вестибулопластики) и фиксируется в области фронтального отдела зубов нижней челюсти. На фиг. 4, 5 показано введение шины-пелот в полость рта пациента. На фиг. 6 показана фиксация шины в области фронтального отдела зубов нижней челюсти. Для стабилизации достигнутого эффекта в полость силиконовой трубки через перфорационные отверстия вводится, например, коллаген, смоченный 30 раствором линкомицина. Шина-пелот фиксируется к зубам (к вторым резцам и клыкам) лигатурной проволокой, остаточные концы которой вводятся в межзубные промежутки. Время фиксации - 10-14 дней после проведения хирургического вмешательства. Таким образом, предложенная модель способствует формированию преддверия полости рта и предупреждению рецидива рубцовой деформации в послеоперационный период предотвращает развитие маргинального периодонтита фронтальной группы зубов нижней челюсти за счет нанесения перфорационных отверстий в силиконовой трубке создается возможность орошения области операционного поля антисептическими растворами, препятствует появлению послеоперационного отека и кровотечения за счет полого диаметра трубки создаются условия для введения полоски коллагена с линкомицином 30- 1,0 с целью асептического воздействия на область операционного поля готовится челюстно-лицевым хирургом непосредственно у кресла пациента (в течение 3-5 минут) не требует материальных затрат для изготовления конструкции. Предложенная модель позволяет расширить функциональные возможности ортопедических фиксирующих устройств и стабилизировать достигнутый эффект - углубление преддверия полости рта после вестибулопластики по поводу врожденной патологии - мел 2 18922005.06.30 кого преддверия полости рта, предотвратить рецидивы рубцовой деформации, создать асептические условия в послеоперационном периоде, исключить развитие маргинального периодонтита фронтальной группы зубов на нижней челюсти. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
