Ретрактор десневой стоматологический

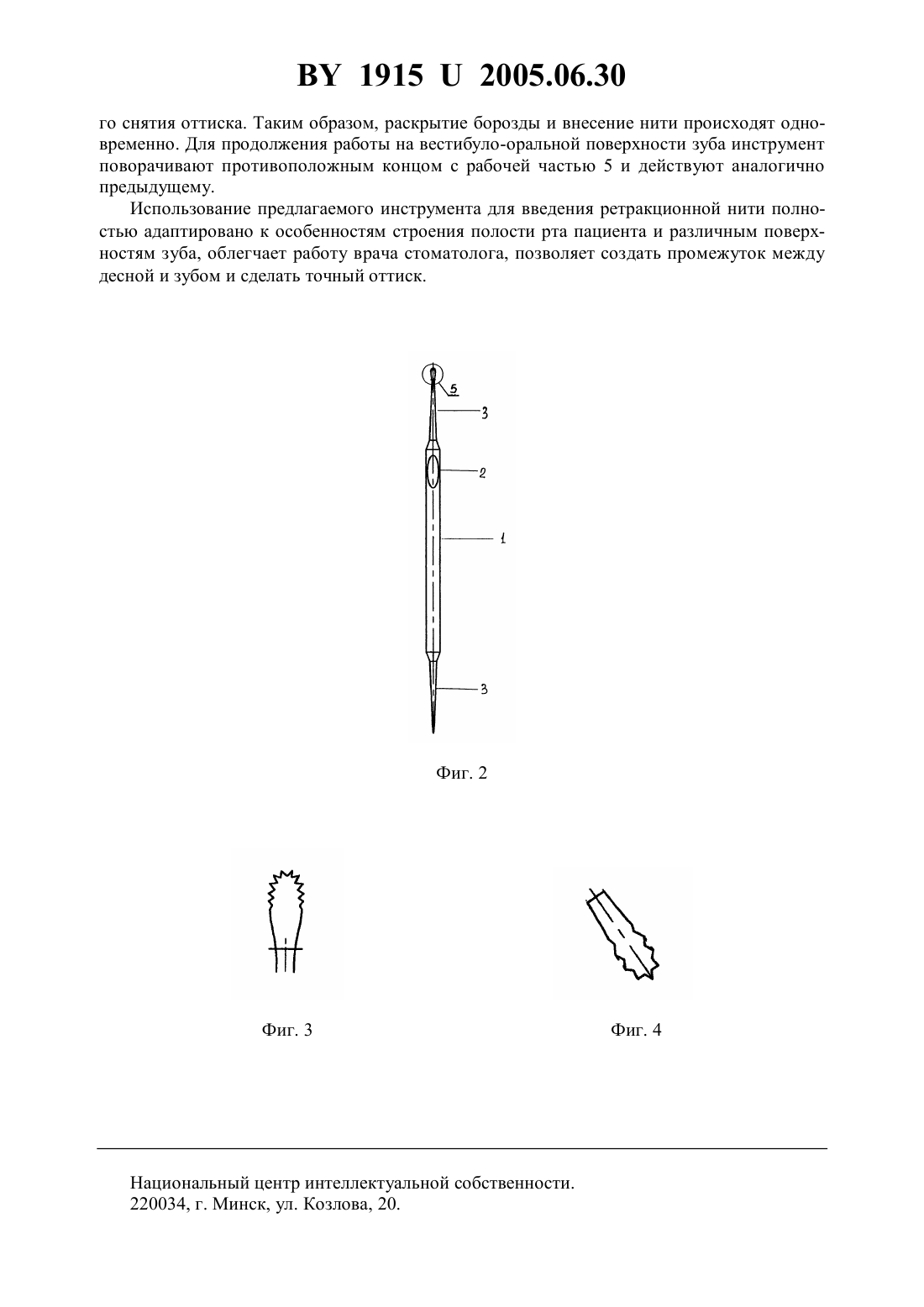

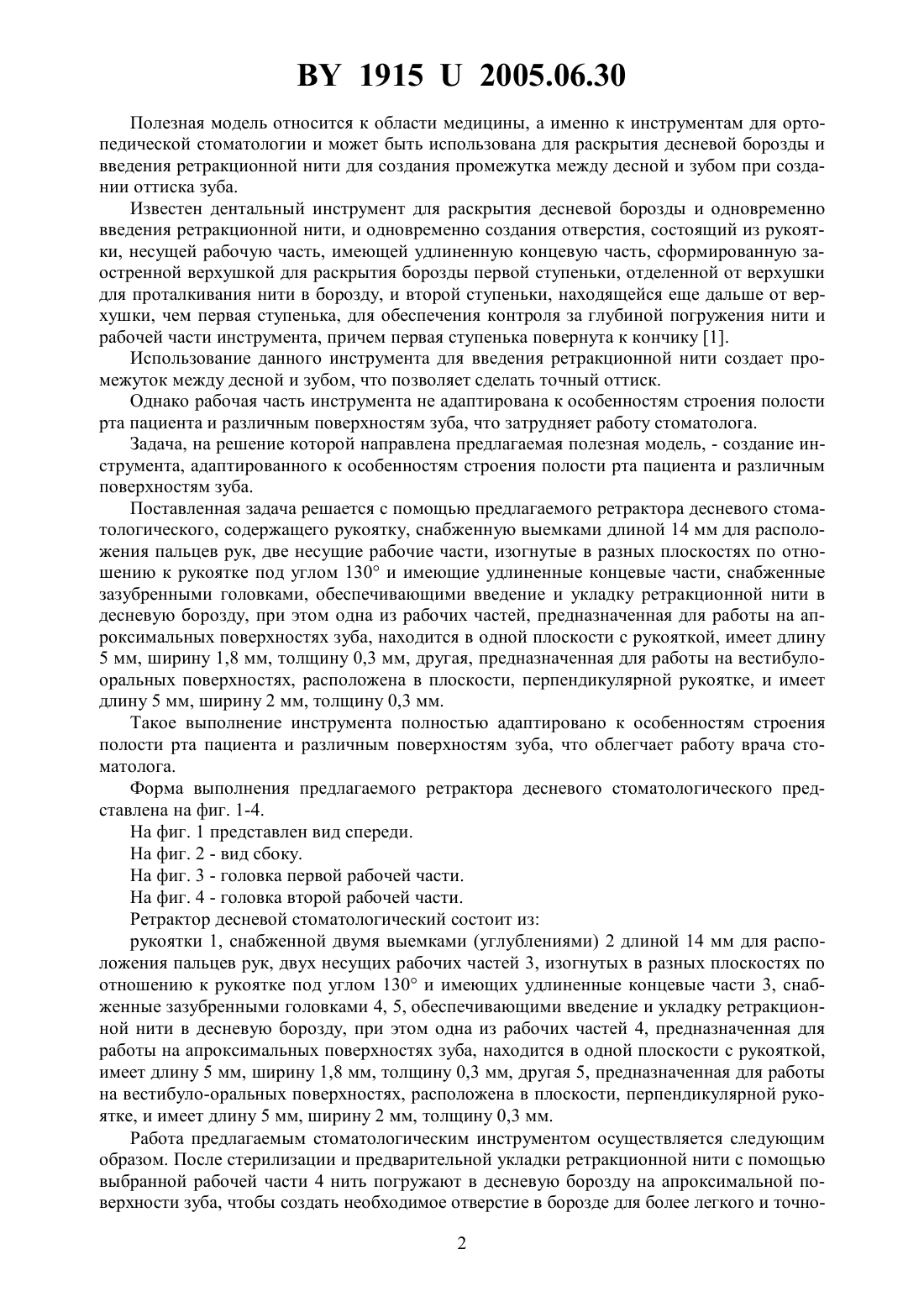

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное ведущее высшее учебное учреждение Белорусский государственный медицинский университет(72) Авторы Тагиева Фарида Рауфовна Полонейчик Николай Михайлович(73) Патентообладатель Государственное ведущее высшее учебное учреждение Белорусский государственный медицинский университет(57) Ретрактор десневой стоматологический, содержащий рукоятку, две несущие рабочие части с удлиненными концевыми частями, отличающийся тем, что рукоятка снабжена выемками длиной 14 мм для расположения пальцев рук, рабочие части изогнуты в разных плоскостях по отношению к рукоятке под углом 130, а удлиненные концевые части имеют зазубренные головки, обеспечивающие введение и укладку ретракционной нити в десневую борозду, при этом одна из рабочих частей, предназначенная для работы на апроксимальных поверхностях зуба, находится в одной плоскости с рукояткой, имеет длину 5 мм, ширину 1,8 мм, толщину 0,3 мм, другая, предназначенная для работы на вестибулооральных поверхностях, расположена в плоскости, перпендикулярной рукоятке, и имеет длину 5 мм, ширину 2 мм, толщину 0,3 мм.(56) 1. Патент Великобритании 2 278 280. Дентальный инструмент для раскрытия борозды. МПК А 61 С 3/00, А 61 С 9/00. - Опубл. 30.11.1994. 19152005.06.30 Полезная модель относится к области медицины, а именно к инструментам для ортопедической стоматологии и может быть использована для раскрытия десневой борозды и введения ретракционной нити для создания промежутка между десной и зубом при создании оттиска зуба. Известен дентальный инструмент для раскрытия десневой борозды и одновременно введения ретракционной нити, и одновременно создания отверстия, состоящий из рукоятки, несущей рабочую часть, имеющей удлиненную концевую часть, сформированную заостренной верхушкой для раскрытия борозды первой ступеньки, отделенной от верхушки для проталкивания нити в борозду, и второй ступеньки, находящейся еще дальше от верхушки, чем первая ступенька, для обеспечения контроля за глубиной погружения нити и рабочей части инструмента, причем первая ступенька повернута к кончику 1. Использование данного инструмента для введения ретракционной нити создает промежуток между десной и зубом, что позволяет сделать точный оттиск. Однако рабочая часть инструмента не адаптирована к особенностям строения полости рта пациента и различным поверхностям зуба, что затрудняет работу стоматолога. Задача, на решение которой направлена предлагаемая полезная модель, - создание инструмента, адаптированного к особенностям строения полости рта пациента и различным поверхностям зуба. Поставленная задача решается с помощью предлагаемого ретрактора десневого стоматологического, содержащего рукоятку, снабженную выемками длиной 14 мм для расположения пальцев рук, две несущие рабочие части, изогнутые в разных плоскостях по отношению к рукоятке под углом 130 и имеющие удлиненные концевые части, снабженные зазубренными головками, обеспечивающими введение и укладку ретракционной нити в десневую борозду, при этом одна из рабочих частей, предназначенная для работы на апроксимальных поверхностях зуба, находится в одной плоскости с рукояткой, имеет длину 5 мм, ширину 1,8 мм, толщину 0,3 мм, другая, предназначенная для работы на вестибулооральных поверхностях, расположена в плоскости, перпендикулярной рукоятке, и имеет длину 5 мм, ширину 2 мм, толщину 0,3 мм. Такое выполнение инструмента полностью адаптировано к особенностям строения полости рта пациента и различным поверхностям зуба, что облегчает работу врача стоматолога. Форма выполнения предлагаемого ретрактора десневого стоматологического представлена на фиг. 1-4. На фиг. 1 представлен вид спереди. На фиг. 2 - вид сбоку. На фиг. 3 - головка первой рабочей части. На фиг. 4 - головка второй рабочей части. Ретрактор десневой стоматологический состоит из рукоятки 1, снабженной двумя выемками (углублениями) 2 длиной 14 мм для расположения пальцев рук, двух несущих рабочих частей 3, изогнутых в разных плоскостях по отношению к рукоятке под углом 130 и имеющих удлиненные концевые части 3, снабженные зазубренными головками 4, 5, обеспечивающими введение и укладку ретракционной нити в десневую борозду, при этом одна из рабочих частей 4, предназначенная для работы на апроксимальных поверхностях зуба, находится в одной плоскости с рукояткой,имеет длину 5 мм, ширину 1,8 мм, толщину 0,3 мм, другая 5, предназначенная для работы на вестибуло-оральных поверхностях, расположена в плоскости, перпендикулярной рукоятке, и имеет длину 5 мм, ширину 2 мм, толщину 0,3 мм. Работа предлагаемым стоматологическим инструментом осуществляется следующим образом. После стерилизации и предварительной укладки ретракционной нити с помощью выбранной рабочей части 4 нить погружают в десневую борозду на апроксимальной поверхности зуба, чтобы создать необходимое отверстие в борозде для более легкого и точно 2 19152005.06.30 го снятия оттиска. Таким образом, раскрытие борозды и внесение нити происходят одновременно. Для продолжения работы на вестибуло-оральной поверхности зуба инструмент поворачивают противоположным концом с рабочей частью 5 и действуют аналогично предыдущему. Использование предлагаемого инструмента для введения ретракционной нити полностью адаптировано к особенностям строения полости рта пациента и различным поверхностям зуба, облегчает работу врача стоматолога, позволяет создать промежуток между десной и зубом и сделать точный оттиск. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
