Одоризатор газа

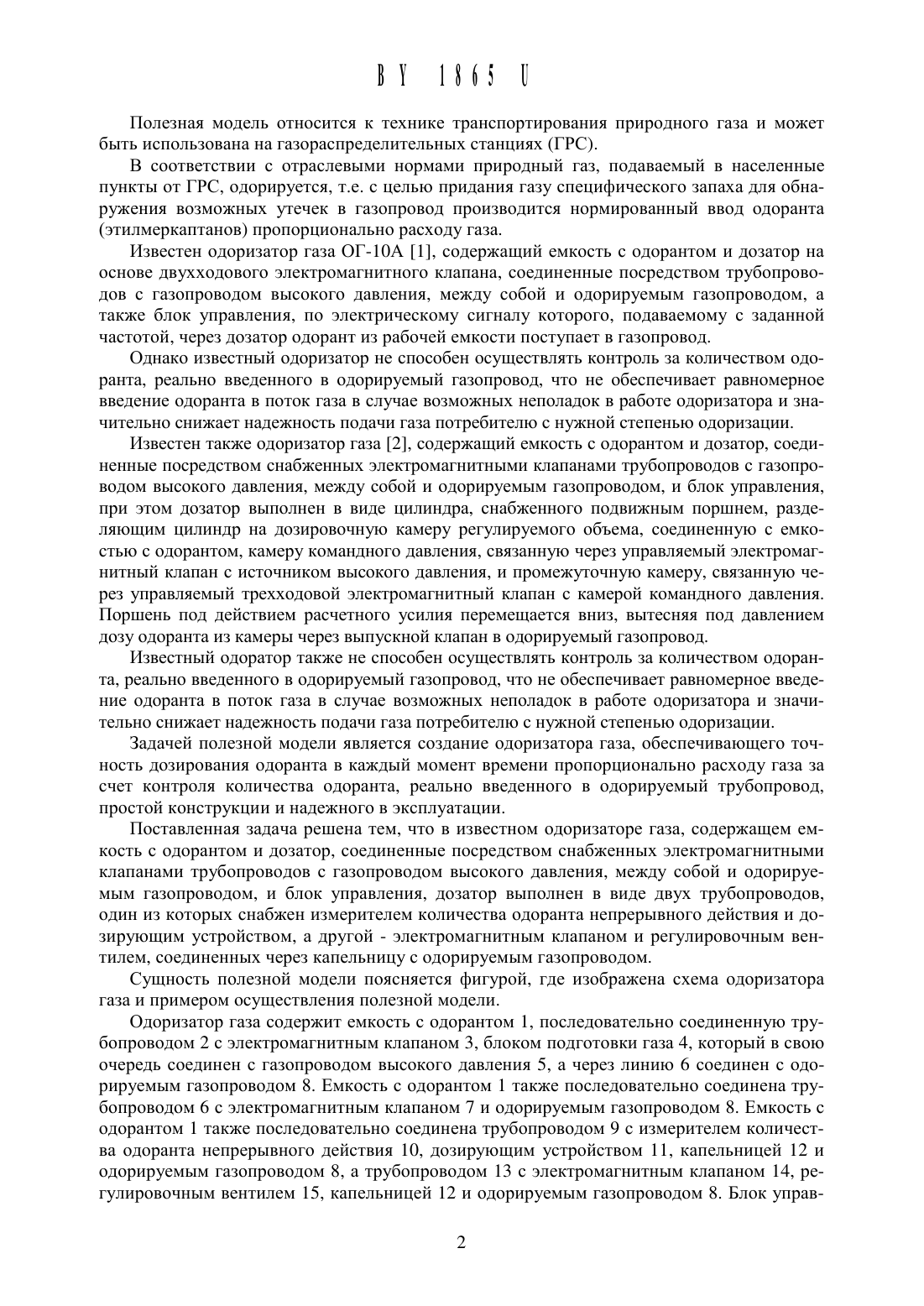

НАЦИОНАЛЬНЫИ ЦЕНДГР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявители Соловьев Максим Владимирович Соловьев Дмитрий Владимирович (ВУ)(72) Авторы Соловьев Максим Владимирович Соловьев Дмитрий Владимирович (ВУ)(73) Патентообладатели Соловьев Максим Владимирович Соловьев Дмитрий Владимирович (ВУ)Одоризатор газа, содержащий емкость с одорантом и дозатор, соединенные посредством снабженных электромагнитными клапанами трубопроводов с газопроводом высокого давления, между собой и одорируемым газопроводом, и блок управления, отличающийся тем, что дозатор выполнен в виде двух трубопроводов, один из которых снабжен измерителем количества одоранта непрерывного действия и дозирующим устройством, а другой- электромагнитным клапаном и регулировочным вентилем, соединенных через капельниЦу с одорируемым газопроводом.(56) 1. Техническая характеристика на одоризатор газа ОГ-10 А. Рекламный проспект СУ ВОЛГОЭНЕРГОГАЗ, письмо ДАО ОРГЭНЕРГОГАЗ Не 187 от 21.05.97. 2.1111 2125713 С 1, 1999 (прототип).Полезная модель относится К технике транспортирования природного газа И может быть использована на газораспределительных станциях (ГРС).В соответствии с отраслевыми нормами природный газ, подаваемый в населенные пункты от ГРС, одорируется, т.е. с целью придания газу специфического запаха для обнаружения возможных утечек в газопровод производится нормированный ввод одорантаИзвестен одоризатор газа ОГ-1 ОА 1, содержащий емкость с одорантом и дозатор на основе двухходового электромагнитного клапана, соединенные посредством трубопроводов с газопроводом высокого давления, между собой и одорируемым газопроводом, а также блок управления, по электрическому сигналу которого, подаваемому с заданной частотой, через дозатор одорант из рабочей емкости поступает в газопровод.Однако известный одоризатор не способен осуществлять контроль за количеством одоранта, реально введенного в одорируемый газопровод, что не обеспечивает равномерное введение одоранта в поток газа в случае возможных неполадок в работе одоризатора и значительно снижает надежность подачи газа потребителю с нужной степенью одоризации.Известен также одоризатор газа 2, содержащий емкость с одорантом и дозатор, соединенные посредством снабженных электромагнитными клапанами трубопроводов с газопроводом высокого давления, между собой и одорируемым газопроводом, и блок управления,при этом дозатор выполнен в виде цилиндра, снабженного подвижным порщнем, разделяющим цилиндр на дозировочную камеру регулируемого объема, соединенную с емкостью с одорантом, камеру командного давления, связанную через управляемый электромагнитный клапан с источником высокого давления, и промежуточную камеру, связанную через управляемый трехходовой электромагнитный клапан с камерой командного давления. Порщень под действием расчетного усилия перемещается вниз, вытесняя под давлением дозу одоранта из камеры через выпускной клапан в одорируемый газопровод.Известный одоратор также не способен осуществлять контроль за количеством одоранта, реально введенного в одорируемый газопровод, что не обеспечивает равномерное введение одоранта в поток газа в случае возможных неполадок в работе одоризатора и значительно снижает надежность подачи газа потребителю с нужной степенью одоризации.Задачей полезной модели является создание одоризатора газа, обеспечивающего точность дозирования одоранта в каждый момент времени пропорционально расходу газа за счет контроля количества одоранта, реально введенного в одорируемый трубопровод,простой конструкции и надежного в эксплуатации.Поставленная задача решена тем, что в известном одоризаторе газа, содержащем емкость с одорантом и дозатор, соединенные посредством снабженных электромагнитными клапанами трубопроводов с газопроводом высокого давления, между собой и одорируемым газопроводом, и блок управления, дозатор выполнен в виде двух трубопроводов,один из которых снабжен измерителем количества одоранта непрерывного действия и дозирующим устройством, а другой - электромагнитным клапаном и регулировочным вентилем, соединенных через капельницу с одорируемым газопроводом.Сущность полезной модели поясняется фигурой, где изображена схема одоризатора газа и примером осуществления полезной модели.Одоризатор газа содержит емкость с одорантом 1, последовательно соединенную трубопроводом 2 с электромагнитным клапаном 3, блоком подготовки газа 4, который в свою очередь соединен с газопроводом высокого давления 5, а через линию 6 соединен с одорируемым газопроводом 8. Емкость с одорантом 1 также последовательно соединена трубопроводом 6 с электромагнитным клапаном 7 и одорируемым газопроводом 8. Емкость с одорантом 1 также последовательно соединена трубопроводом 9 с измерителем количества одоранта непрерывного действия 10, дозирующим устройством 11, капельницей 12 и одорируемым газопроводом 8, а трубопроводом 13 с электромагнитным клапаном 14, регулировочным вентилем 15, капельницей 12 и одорируемым газопроводом 8. Блок управ 11186511ления 16 электрически соединен (на схеме не показано) с измерителем количества одоранта Непрерывного действия 10, дозирующим устройством 11, а также электромагнитными клапанами 3, 7 и 14.Одоризатор газа работает следующим образом.Одоризатор газа обеспечивает ввод одоранта в одорируемый газопровод 8 по двум линиям - основной 9 и аварийной 13.Автоматическая одоризация пропорционально расходу газа обеспечивается измерителем количества одоранта непрерывного действия 10 и дозирующим устройством 11, совместная работа которых управляется и контролируется электронным блоком управления 16. Контроль количества одоранта, реально введенного в одорируемый газопровод 8, обеспечивают измерителем количества одоранта непрерывного действия 10.Ввод одоранта в одорируемый газопровод 8 из емкости с одорантом 1, расположенной над одорируемым газопроводом 8, осуществляют по основной линии 9 за счет постоянно поддерживаемого перепада давления между давлением в емкости с одорантом 1 и давлением в одорируемом газопроводе 8. Указанный перепад давления обеспечивают посредством блока подготовки газа 4 и электромагнитного клапана 3.При отказах одоризатора ввод одоранта в одорируемый газопровод 8 из емкости с одорантом 1 осуществляют по аварийной линии 13 открытием электромагнитного клапана 14 с одновременным закрытием электромагнитного клапана 3 и открытием электромагнитного клапана 7, чем обеспечивают равновеликое давление в емкости с одорантом 1 с давлением в одорируемом газопроводе 8. Одоризацию газа по аварийной линии 13 осуществляют капельным методом с помощью регулировочного вентиля 15 и капельницы 12.Таким образом, заявленный одоризатор гарантированно обеспечивает равномерную одоризацию газа пропорционально его расходу как в автоматическом, так и в аварийном режимах работы. Высокая надежность, эксплутационная безопасность, простота эксплуатации обеспечивают минимальные требования к техническому обслуживанию, минимальные затраты при послегарантийном обслуживании. Кроме того, заявленный одоризатор газа может быть легко адаптирован практически к любым местным условиям эксплуатации.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
