Устройство для криминалистических исследований

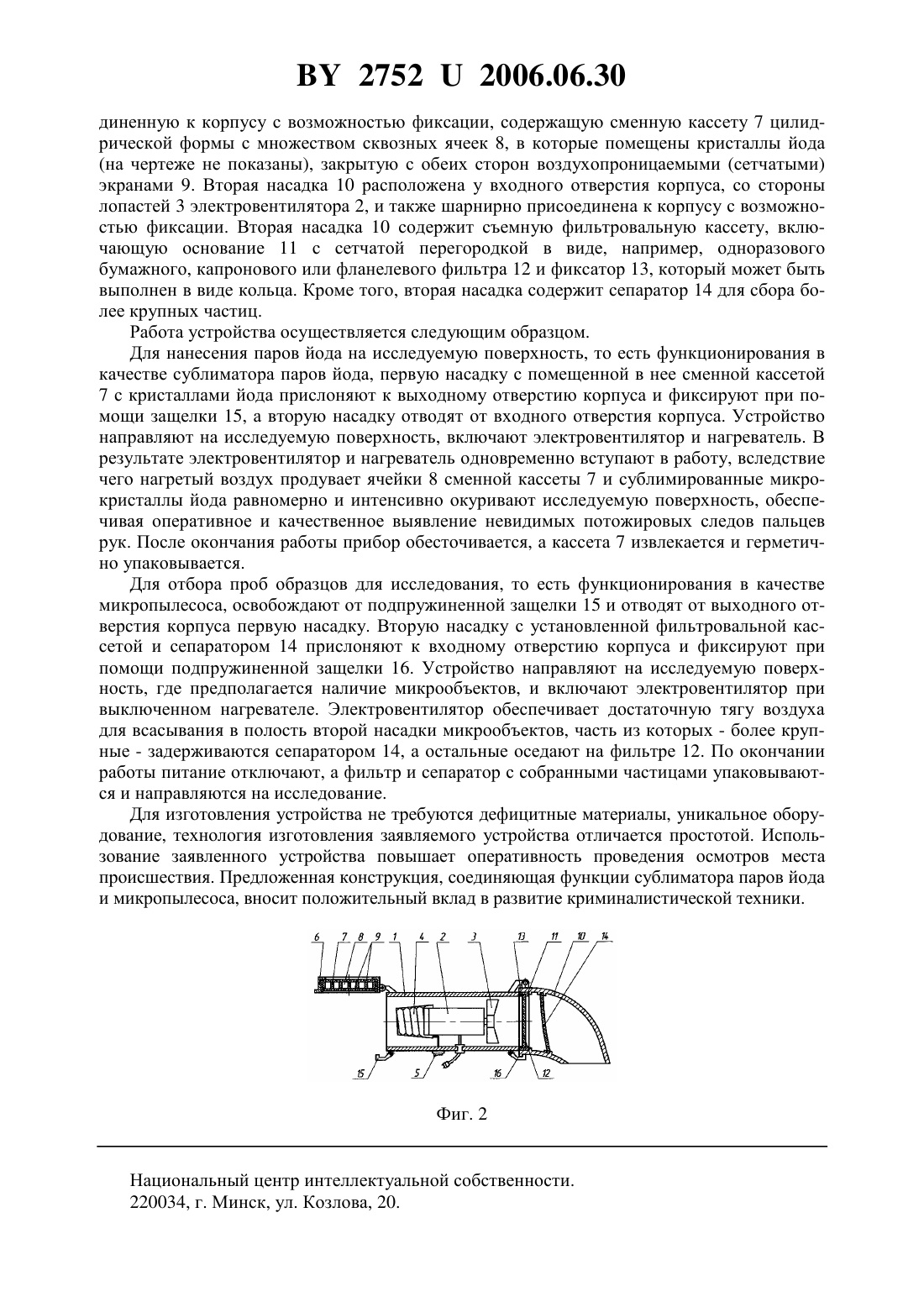

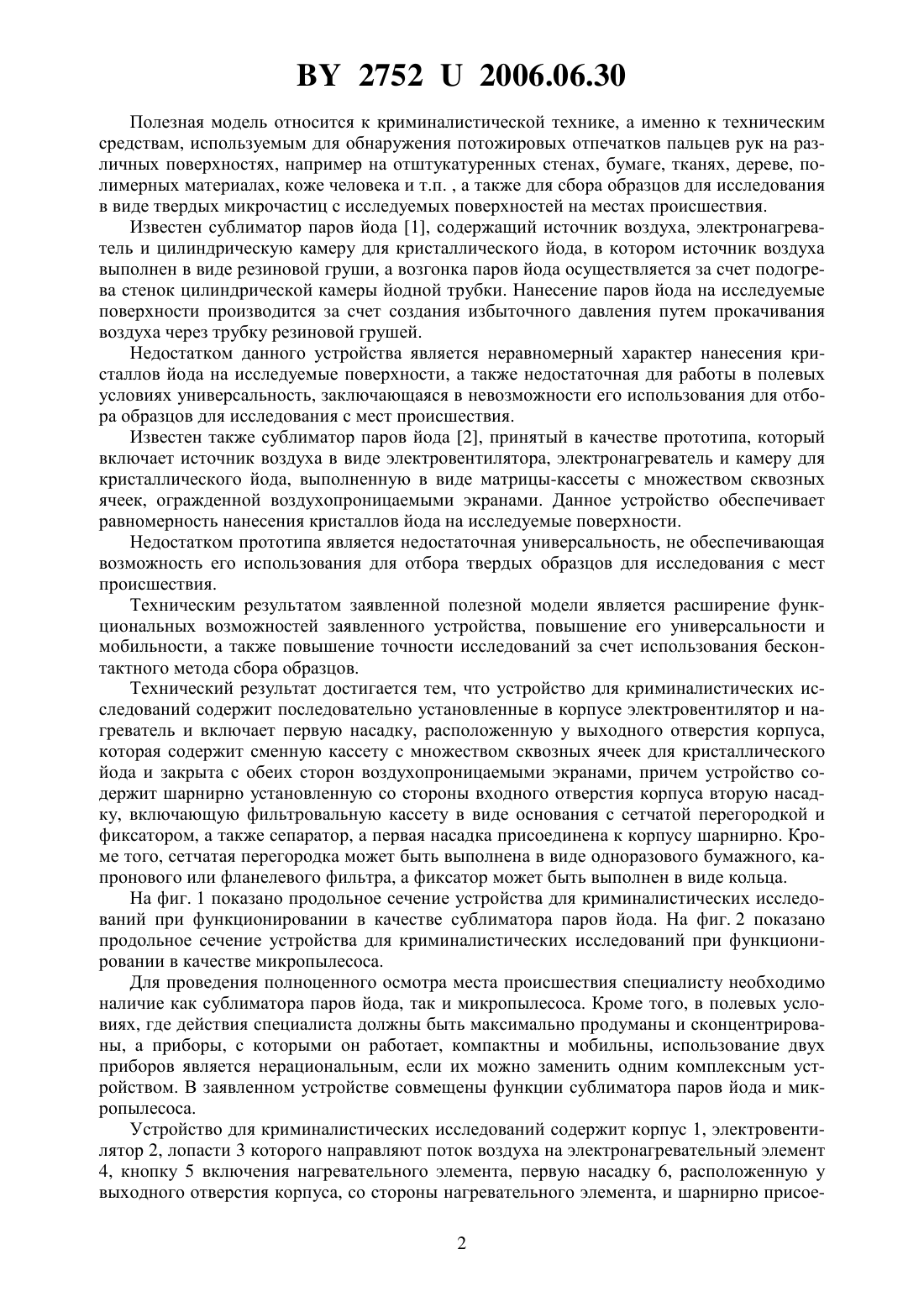

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КРИМИНАЛИСТИЧЕСКИХ ИССЛЕДОВАНИЙ(71) Заявитель Учреждение образования Юридический колледж Белорусского государственного университета(72) Автор Гучок Александр Евгеньевич(73) Патентообладатель Учреждение образования Юридический колледж Белорусского государственного университета(57) 1. Устройство для криминалистических исследований, содержащее последовательно установленные в корпусе электровентилятор и нагреватель, включающее первую насадку,расположенную у выходного отверстия корпуса и содержащую сменную кассету с множеством сквозных ячеек для кристаллического йода, закрытую с обеих сторон воздухопроницаемыми экранами, отличающееся тем, что содержит шарнирно установленную со стороны входного отверстия корпуса вторую насадку, включающую фильтровальную кассету в виде основания с сетчатой перегородкой и фиксатором, а также сепаратор, причем первая насадка шарнирно присоединена к корпусу. 2. Устройство по п. 1, отличающееся тем, что сетчатая перегородка выполнена в виде одноразового бумажного, капронового или фланелевого фильтра. 3. Устройство по п. 1 или 2, отличающееся тем, что фиксатор выполнен в виде кольца. 27522006.06.30 Полезная модель относится к криминалистической технике, а именно к техническим средствам, используемым для обнаружения потожировых отпечатков пальцев рук на различных поверхностях, например на отштукатуренных стенах, бумаге, тканях, дереве, полимерных материалах, коже человека и т.п. , а также для сбора образцов для исследования в виде твердых микрочастиц с исследуемых поверхностей на местах происшествия. Известен сублиматор паров йода 1, содержащий источник воздуха, электронагреватель и цилиндрическую камеру для кристаллического йода, в котором источник воздуха выполнен в виде резиновой груши, а возгонка паров йода осуществляется за счет подогрева стенок цилиндрической камеры йодной трубки. Нанесение паров йода на исследуемые поверхности производится за счет создания избыточного давления путем прокачивания воздуха через трубку резиновой грушей. Недостатком данного устройства является неравномерный характер нанесения кристаллов йода на исследуемые поверхности, а также недостаточная для работы в полевых условиях универсальность, заключающаяся в невозможности его использования для отбора образцов для исследования с мест происшествия. Известен также сублиматор паров йода 2, принятый в качестве прототипа, который включает источник воздуха в виде электровентилятора, электронагреватель и камеру для кристаллического йода, выполненную в виде матрицы-кассеты с множеством сквозных ячеек, огражденной воздухопроницаемыми экранами. Данное устройство обеспечивает равномерность нанесения кристаллов йода на исследуемые поверхности. Недостатком прототипа является недостаточная универсальность, не обеспечивающая возможность его использования для отбора твердых образцов для исследования с мест происшествия. Техническим результатом заявленной полезной модели является расширение функциональных возможностей заявленного устройства, повышение его универсальности и мобильности, а также повышение точности исследований за счет использования бесконтактного метода сбора образцов. Технический результат достигается тем, что устройство для криминалистических исследований содержит последовательно установленные в корпусе электровентилятор и нагреватель и включает первую насадку, расположенную у выходного отверстия корпуса,которая содержит сменную кассету с множеством сквозных ячеек для кристаллического йода и закрыта с обеих сторон воздухопроницаемыми экранами, причем устройство содержит шарнирно установленную со стороны входного отверстия корпуса вторую насадку, включающую фильтровальную кассету в виде основания с сетчатой перегородкой и фиксатором, а также сепаратор, а первая насадка присоединена к корпусу шарнирно. Кроме того, сетчатая перегородка может быть выполнена в виде одноразового бумажного, капронового или фланелевого фильтра, а фиксатор может быть выполнен в виде кольца. На фиг. 1 показано продольное сечение устройства для криминалистических исследований при функционировании в качестве сублиматора паров йода. На фиг. 2 показано продольное сечение устройства для криминалистических исследований при функционировании в качестве микропылесоса. Для проведения полноценного осмотра места происшествия специалисту необходимо наличие как сублиматора паров йода, так и микропылесоса. Кроме того, в полевых условиях, где действия специалиста должны быть максимально продуманы и сконцентрированы, а приборы, с которыми он работает, компактны и мобильны, использование двух приборов является нерациональным, если их можно заменить одним комплексным устройством. В заявленном устройстве совмещены функции сублиматора паров йода и микропылесоса. Устройство для криминалистических исследований содержит корпус 1, электровентилятор 2, лопасти 3 которого направляют поток воздуха на электронагревательный элемент 4, кнопку 5 включения нагревательного элемента, первую насадку 6, расположенную у выходного отверстия корпуса, со стороны нагревательного элемента, и шарнирно присое 2 27522006.06.30 диненную к корпусу с возможностью фиксации, содержащую сменную кассету 7 цилидрической формы с множеством сквозных ячеек 8, в которые помещены кристаллы йода(на чертеже не показаны), закрытую с обеих сторон воздухопроницаемыми (сетчатыми) экранами 9. Вторая насадка 10 расположена у входного отверстия корпуса, со стороны лопастей 3 электровентилятора 2, и также шарнирно присоединена к корпусу с возможностью фиксации. Вторая насадка 10 содержит съемную фильтровальную кассету, включающую основание 11 с сетчатой перегородкой в виде, например, одноразового бумажного, капронового или фланелевого фильтра 12 и фиксатор 13, который может быть выполнен в виде кольца. Кроме того, вторая насадка содержит сепаратор 14 для сбора более крупных частиц. Работа устройства осуществляется следующим образцом. Для нанесения паров йода на исследуемую поверхность, то есть функционирования в качестве сублиматора паров йода, первую насадку с помещенной в нее сменной кассетой 7 с кристаллами йода прислоняют к выходному отверстию корпуса и фиксируют при помощи защелки 15, а вторую насадку отводят от входного отверстия корпуса. Устройство направляют на исследуемую поверхность, включают электровентилятор и нагреватель. В результате электровентилятор и нагреватель одновременно вступают в работу, вследствие чего нагретый воздух продувает ячейки 8 сменной кассеты 7 и сублимированные микрокристаллы йода равномерно и интенсивно окуривают исследуемую поверхность, обеспечивая оперативное и качественное выявление невидимых потожировых следов пальцев рук. После окончания работы прибор обесточивается, а кассета 7 извлекается и герметично упаковывается. Для отбора проб образцов для исследования, то есть функционирования в качестве микропылесоса, освобождают от подпружиненной защелки 15 и отводят от выходного отверстия корпуса первую насадку. Вторую насадку с установленной фильтровальной кассетой и сепаратором 14 прислоняют к входному отверстию корпуса и фиксируют при помощи подпружиненной защелки 16. Устройство направляют на исследуемую поверхность, где предполагается наличие микрообъектов, и включают электровентилятор при выключенном нагревателе. Электровентилятор обеспечивает достаточную тягу воздуха для всасывания в полость второй насадки микрообъектов, часть из которых - более крупные - задерживаются сепаратором 14, а остальные оседают на фильтре 12. По окончании работы питание отключают, а фильтр и сепаратор с собранными частицами упаковываются и направляются на исследование. Для изготовления устройства не требуются дефицитные материалы, уникальное оборудование, технология изготовления заявляемого устройства отличается простотой. Использование заявленного устройства повышает оперативность проведения осмотров места происшествия. Предложенная конструкция, соединяющая функции сублиматора паров йода и микропылесоса, вносит положительный вклад в развитие криминалистической техники. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
