Установка для утилизации отработанного газа

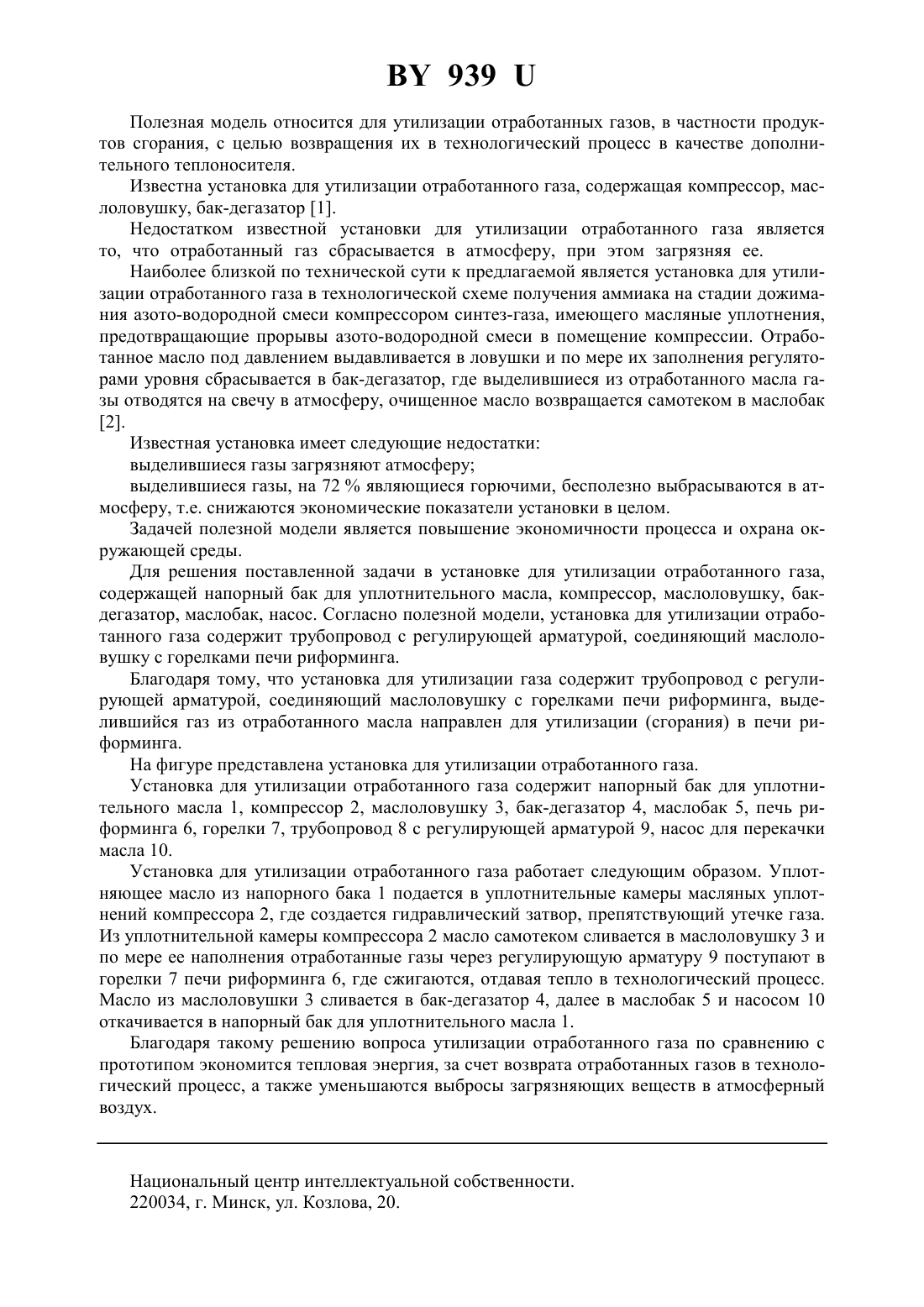

(51)22 1/18,22 1/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ УТИЛИЗАЦИИ ОТРАБОТАННОГО ГАЗА(71) Заявитель Открытое акционерное общество Гродно Азот(72) Авторы Сурба Анатолий Константинович Антонов Николай Анатольевич Огурцов Николай Константинович Пугач Федор Владимирович Волков Петр Максимович(73) Патентообладатель Открытое акционерное общество Гродно Азот(57) Установка для утилизации отработанного газа, содержащая напорный бак уплотнительного масла, компрессор, маслоловушку, бак-дегазатор, маслобак, насос, отличающаяся тем, что установка для утилизации отработанного газа содержит трубопровод с регулирующей арматурой, соединяющий выделившийся из маслоловушек газ с горелками печи риформинга.(56) 1. Семенов В.П. Производство аммиака. -М. Химия, 1985. - С. 271. 2. Инструкция 4 А-2-3 оператору ДПУ по обслуживанию блока компрессии и паровакуумных установок цеха аммиака-4, утвержденной главным инженером 1985 (прототип). 939 Полезная модель относится для утилизации отработанных газов, в частности продуктов сгорания, с целью возвращения их в технологический процесс в качестве дополнительного теплоносителя. Известна установка для утилизации отработанного газа, содержащая компрессор, маслоловушку, бак-дегазатор 1. Недостатком известной установки для утилизации отработанного газа является то, что отработанный газ сбрасывается в атмосферу, при этом загрязняя ее. Наиболее близкой по технической сути к предлагаемой является установка для утилизации отработанного газа в технологической схеме получения аммиака на стадии дожимания азото-водородной смеси компрессором синтез-газа, имеющего масляные уплотнения,предотвращающие прорывы азото-водородной смеси в помещение компрессии. Отработанное масло под давлением выдавливается в ловушки и по мере их заполнения регуляторами уровня сбрасывается в бак-дегазатор, где выделившиеся из отработанного масла газы отводятся на свечу в атмосферу, очищенное масло возвращается самотеком в маслобак 2. Известная установка имеет следующие недостатки выделившиеся газы загрязняют атмосферу выделившиеся газы, на 72 являющиеся горючими, бесполезно выбрасываются в атмосферу, т.е. снижаются экономические показатели установки в целом. Задачей полезной модели является повышение экономичности процесса и охрана окружающей среды. Для решения поставленной задачи в установке для утилизации отработанного газа,содержащей напорный бак для уплотнительного масла, компрессор, маслоловушку, бакдегазатор, маслобак, насос. Согласно полезной модели, установка для утилизации отработанного газа содержит трубопровод с регулирующей арматурой, соединяющий маслоловушку с горелками печи риформинга. Благодаря тому, что установка для утилизации газа содержит трубопровод с регулирующей арматурой, соединяющий маслоловушку с горелками печи риформинга, выделившийся газ из отработанного масла направлен для утилизации (сгорания) в печи риформинга. На фигуре представлена установка для утилизации отработанного газа. Установка для утилизации отработанного газа содержит напорный бак для уплотнительного масла 1, компрессор 2, маслоловушку 3, бак-дегазатор 4, маслобак 5, печь риформинга 6, горелки 7, трубопровод 8 с регулирующей арматурой 9, насос для перекачки масла 10. Установка для утилизации отработанного газа работает следующим образом. Уплотняющее масло из напорного бака 1 подается в уплотнительные камеры масляных уплотнений компрессора 2, где создается гидравлический затвор, препятствующий утечке газа. Из уплотнительной камеры компрессора 2 масло самотеком сливается в маслоловушку 3 и по мере ее наполнения отработанные газы через регулирующую арматуру 9 поступают в горелки 7 печи риформинга 6, где сжигаются, отдавая тепло в технологический процесс. Масло из маслоловушки 3 сливается в бак-дегазатор 4, далее в маслобак 5 и насосом 10 откачивается в напорный бак для уплотнительного масла 1. Благодаря такому решению вопроса утилизации отработанного газа по сравнению с прототипом экономится тепловая энергия, за счет возврата отработанных газов в технологический процесс, а также уменьшаются выбросы загрязняющих веществ в атмосферный воздух. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
