Устройство для создания пульсирующего потока газа

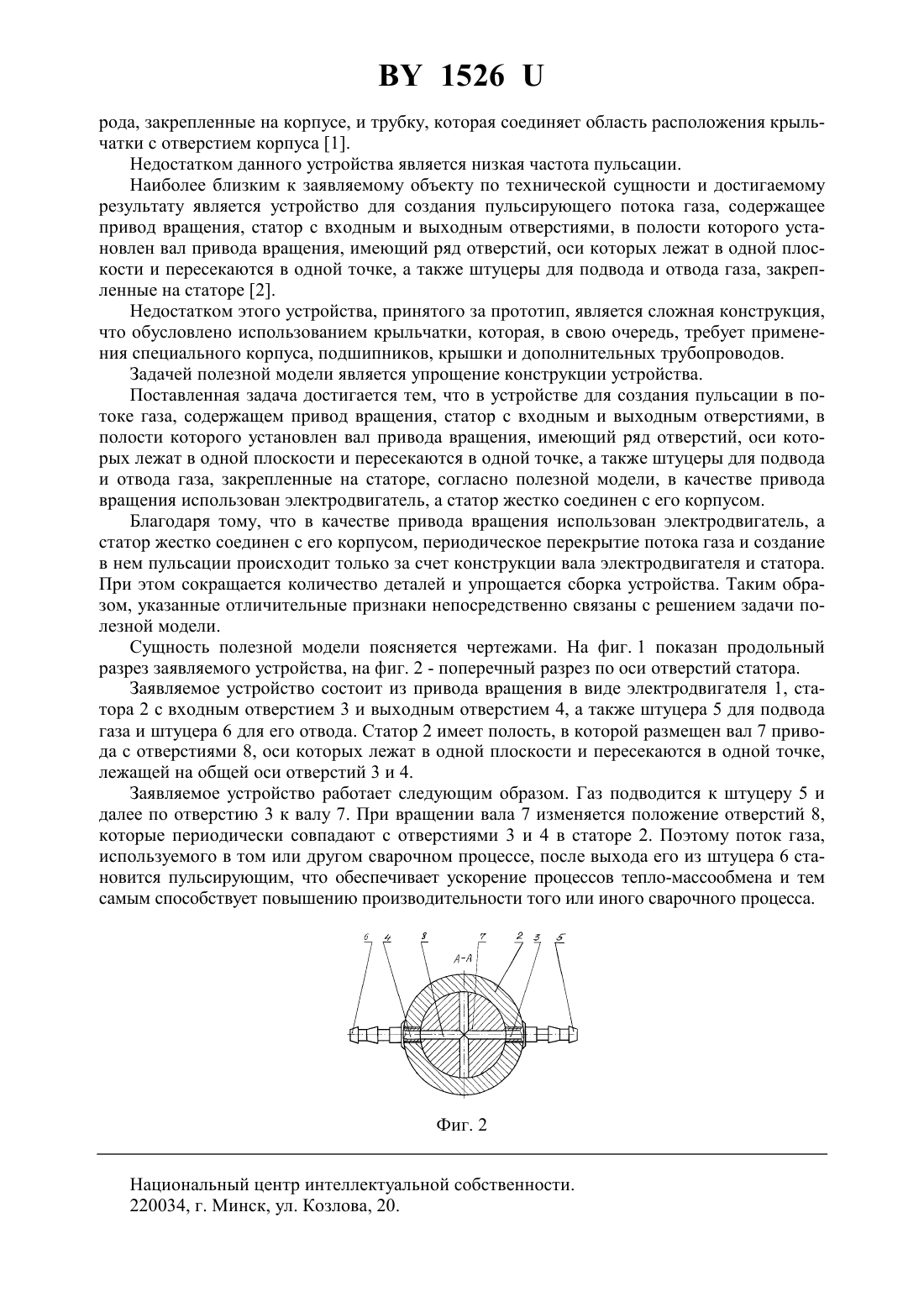

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ПУЛЬСИРУЮЩЕГО ПОТОКА ГАЗА(71) Заявители Павлюк Сергей Сергеевич Цумарев Юрий Алексеевич Логвина Екатерина Владимировна Латыпова Елена Юрьевна Богомазова Татьяна Петровна(72) Авторы Павлюк Сергей Сергеевич Цумарев Юрий Алексеевич Логвина Екатерина Владимировна Латыпова Елена Юрьевна Богомазова Татьяна Петровна(73) Патентообладатели Павлюк Сергей Сергеевич Цумарев Юрий Алексеевич Логвина Екатерина Владимировна Латыпова Елена Юрьевна Богомазова Татьяна Петровна(57) Устройство для создания пульсации в потоке газа, содержащее привод вращения, статор с входным и выходным отверстиями, в полости которого установлен вал привода вращения, имеющий ряд отверстий, оси которых лежат в одной плоскости и пересекаются в одной точке, а также штуцеры для подвода и отвода газа, закрепленные на статоре, отличающееся тем, что в качестве привода вращения использован электродвигатель, а статор жестко соединен с его корпусом. Фиг. 1 Полезная модель относится к сварочной технике. Известно устройство для создания пульсирующего потока газа (кислорода), содержащее корпус с отверстием для пропуска кислорода, в котором установлен вал, снабженный крыльчаткой и каналом в виде сквозного отверстия, штуцеры для подвода и отвода кисло 1526 рода, закрепленные на корпусе, и трубку, которая соединяет область расположения крыльчатки с отверстием корпуса 1. Недостатком данного устройства является низкая частота пульсации. Наиболее близким к заявляемому объекту по технической сущности и достигаемому результату является устройство для создания пульсирующего потока газа, содержащее привод вращения, статор с входным и выходным отверстиями, в полости которого установлен вал привода вращения, имеющий ряд отверстий, оси которых лежат в одной плоскости и пересекаются в одной точке, а также штуцеры для подвода и отвода газа, закрепленные на статоре 2. Недостатком этого устройства, принятого за прототип, является сложная конструкция,что обусловлено использованием крыльчатки, которая, в свою очередь, требует применения специального корпуса, подшипников, крышки и дополнительных трубопроводов. Задачей полезной модели является упрощение конструкции устройства. Поставленная задача достигается тем, что в устройстве для создания пульсации в потоке газа, содержащем привод вращения, статор с входным и выходным отверстиями, в полости которого установлен вал привода вращения, имеющий ряд отверстий, оси которых лежат в одной плоскости и пересекаются в одной точке, а также штуцеры для подвода и отвода газа, закрепленные на статоре, согласно полезной модели, в качестве привода вращения использован электродвигатель, а статор жестко соединен с его корпусом. Благодаря тому, что в качестве привода вращения использован электродвигатель, а статор жестко соединен с его корпусом, периодическое перекрытие потока газа и создание в нем пульсации происходит только за счет конструкции вала электродвигателя и статора. При этом сокращается количество деталей и упрощается сборка устройства. Таким образом, указанные отличительные признаки непосредственно связаны с решением задачи полезной модели. Сущность полезной модели поясняется чертежами. На фиг. 1 показан продольный разрез заявляемого устройства, на фиг. 2 - поперечный разрез по оси отверстий статора. Заявляемое устройство состоит из привода вращения в виде электродвигателя 1, статора 2 с входным отверстием 3 и выходным отверстием 4, а также штуцера 5 для подвода газа и штуцера 6 для его отвода. Статор 2 имеет полость, в которой размещен вал 7 привода с отверстиями 8, оси которых лежат в одной плоскости и пересекаются в одной точке,лежащей на общей оси отверстий 3 и 4. Заявляемое устройство работает следующим образом. Газ подводится к штуцеру 5 и далее по отверстию 3 к валу 7. При вращении вала 7 изменяется положение отверстий 8,которые периодически совпадают с отверстиями 3 и 4 в статоре 2. Поэтому поток газа,используемого в том или другом сварочном процессе, после выхода его из штуцера 6 становится пульсирующим, что обеспечивает ускорение процессов тепло-массообмена и тем самым способствует повышению производительности того или иного сварочного процесса. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
