Устройство для очистки газа

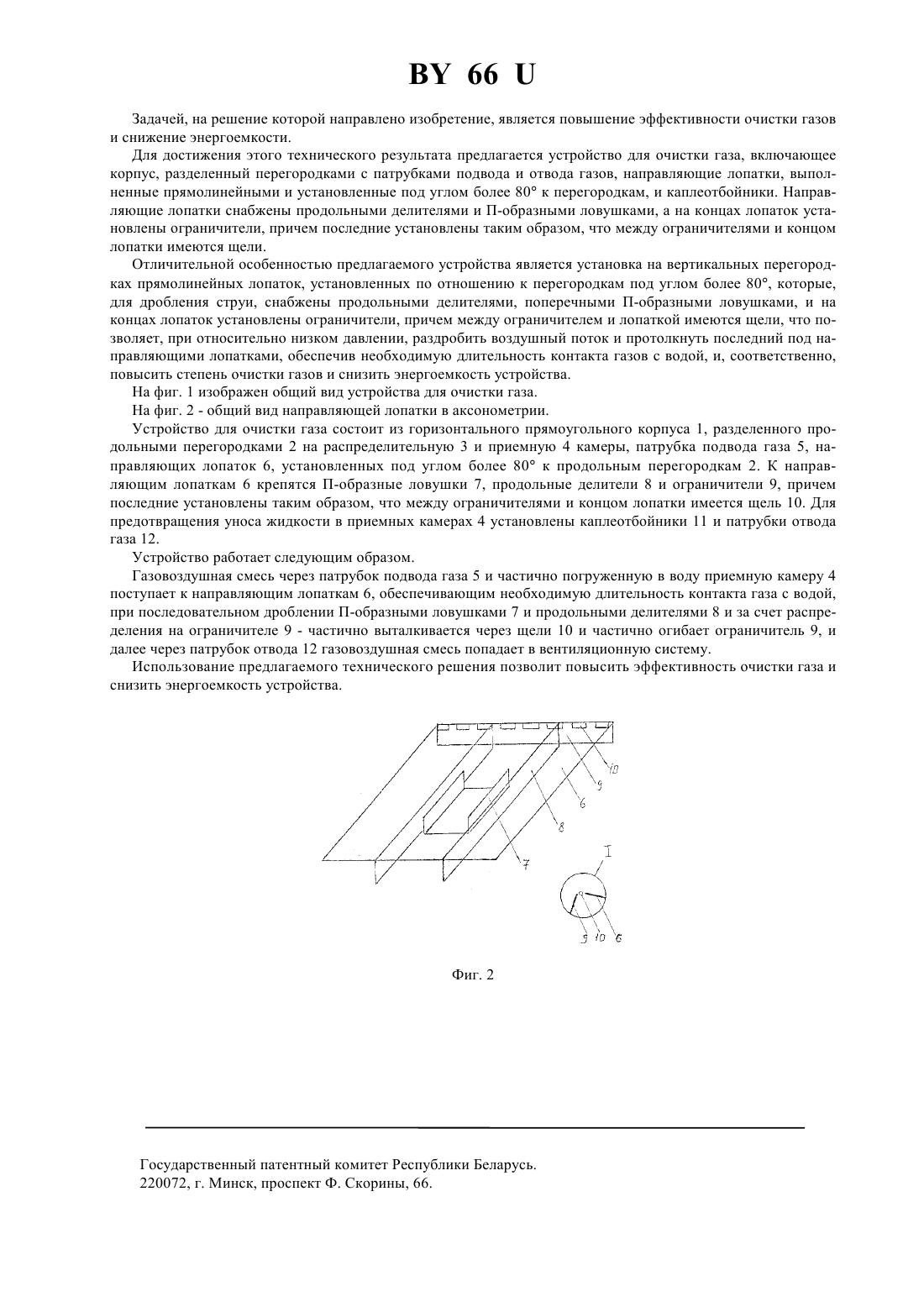

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ГАЗА(71) Заявитель Государственное предприятие институт БелНИКТИММП(73) Патентообладатель Государственное предприятие институт БелНИКТИММП(57) 1. Устройство для очистки газа, включающее корпус, разделенный перегородками с патрубками подвода и отвода газа, направляющие лопатки, каплеотбойники, отличающееся тем, что направляющие лопатки выполнены прямолинейными и установлены под углом более 80 к перегородкам. 2. Устройство по п. 1, отличающееся тем, что направляющие лопатки снабжены продольными делителями и П-образными ловушками, а на концах лопаток установлены ограничители, причем последние установлены таким образом, что между ограничителями и концом лопатки имеются щели. Полезная модель относится к устройствам для очистки газов и может быть использована в животноводческих помещениях и цехах по переработке сельскохозяйственного сырья. Известен газопромыватель типа ПВМ, включающий устройство для подвода газов, вертикальные перегородки, частично подтопленные водой, и отводящий воздуховод, снабженный каплеотбойником 1. Однако данный газопромыватель отличается невысокой степенью очистки и высокой энергоемкостью процесса. Известно устройство для очистки газов, состоящее из устройства для подвода газов, направляющей лопатки, каплеотбойника и устройства для вывода газов 2 . Данное устройство наиболее близко к предлагаемому, однако, как и в первом случае, степень очистки невысока, энергоемкость значительна вследствие того, что скорость воздушного потока составляет 15-20 м/с. 66 Задачей, на решение которой направлено изобретение, является повышение эффективности очистки газов и снижение энергоемкости. Для достижения этого технического результата предлагается устройство для очистки газа, включающее корпус, разделенный перегородками с патрубками подвода и отвода газов, направляющие лопатки, выполненные прямолинейными и установленные под углом более 80 к перегородкам, и каплеотбойники. Направляющие лопатки снабжены продольными делителями и П-образными ловушками, а на концах лопаток установлены ограничители, причем последние установлены таким образом, что между ограничителями и концом лопатки имеются щели. Отличительной особенностью предлагаемого устройства является установка на вертикальных перегородках прямолинейных лопаток, установленных по отношению к перегородкам под углом более 80, которые,для дробления струи, снабжены продольными делителями, поперечными П-образными ловушками, и на концах лопаток установлены ограничители, причем между ограничителем и лопаткой имеются щели, что позволяет, при относительно низком давлении, раздробить воздушный поток и протолкнуть последний под направляющими лопатками, обеспечив необходимую длительность контакта газов с водой, и, соответственно,повысить степень очистки газов и снизить энергоемкость устройства. На фиг. 1 изображен общий вид устройства для очистки газа. На фиг. 2 - общий вид направляющей лопатки в аксонометрии. Устройство для очистки газа состоит из горизонтального прямоугольного корпуса 1, разделенного продольными перегородками 2 на распределительную 3 и приемную 4 камеры, патрубка подвода газа 5, направляющих лопаток 6, установленных под углом более 80 к продольным перегородкам 2. К направляющим лопаткам 6 крепятся П-образные ловушки 7, продольные делители 8 и ограничители 9, причем последние установлены таким образом, что между ограничителями и концом лопатки имеется щель 10. Для предотвращения уноса жидкости в приемных камерах 4 установлены каплеотбойники 11 и патрубки отвода газа 12. Устройство работает следующим образом. Газовоздушная смесь через патрубок подвода газа 5 и частично погруженную в воду приемную камеру 4 поступает к направляющим лопаткам 6, обеспечивающим необходимую длительность контакта газа с водой,при последовательном дроблении П-образными ловушками 7 и продольными делителями 8 и за счет распределения на ограничителе 9 - частично выталкивается через щели 10 и частично огибает ограничитель 9, и далее через патрубок отвода 12 газовоздушная смесь попадает в вентиляционную систему. Использование предлагаемого технического решения позволит повысить эффективность очистки газа и снизить энергоемкость устройства. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
