Одоризатор газа

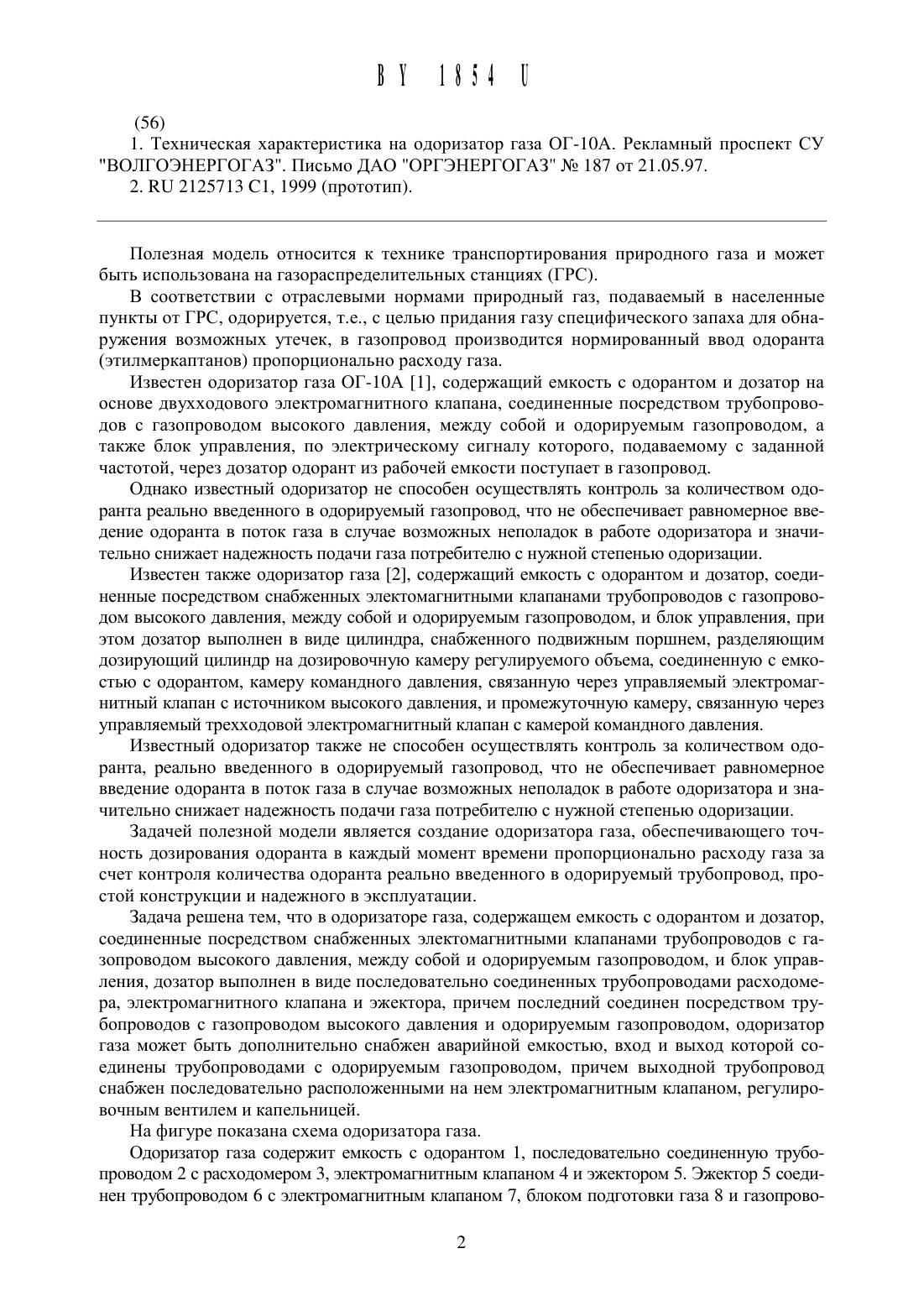

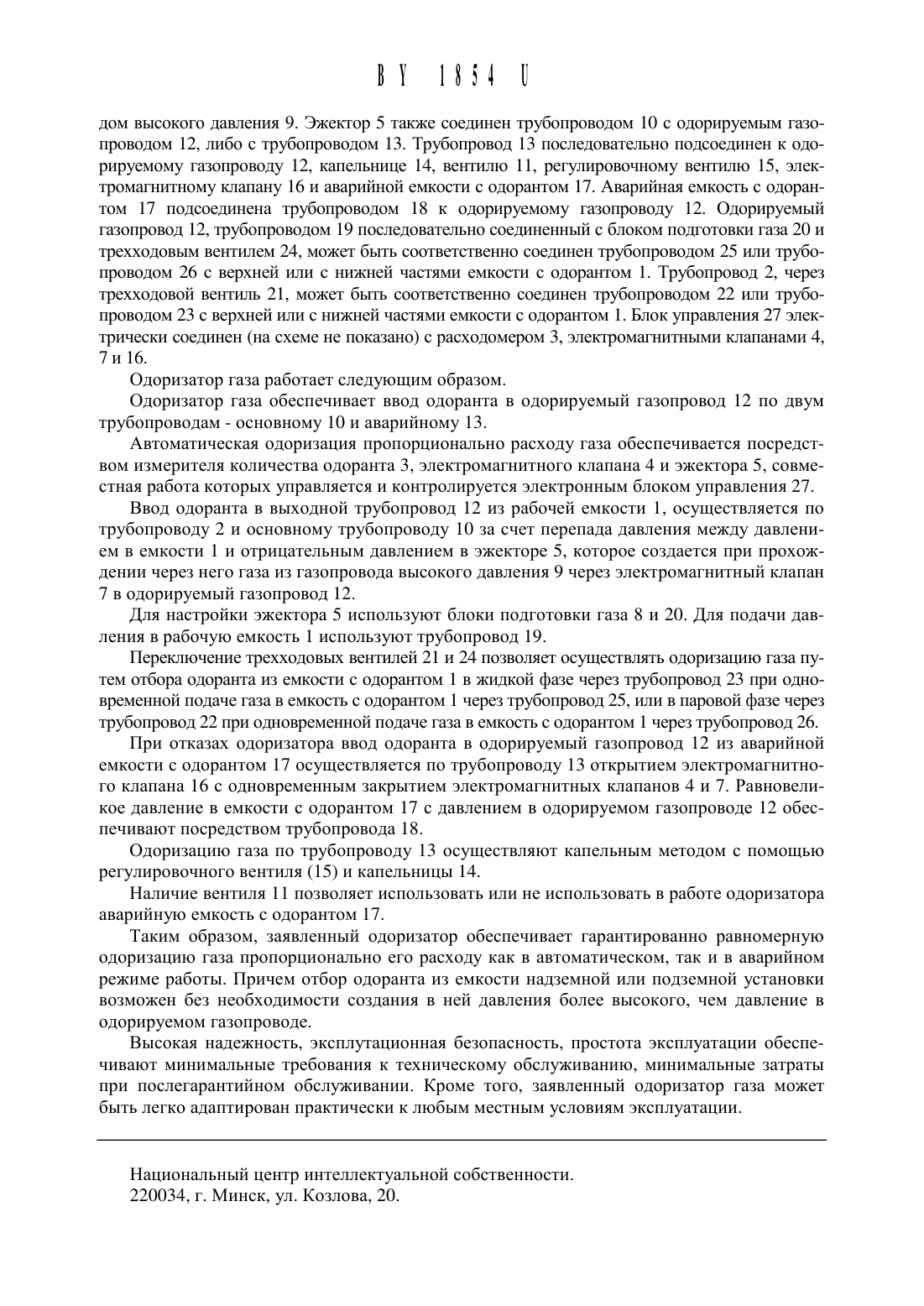

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(71) Заявители Соловьев Максим Владимирович Соловьев Дмитрий Владимирович (ВУ)(72) Авторы Соловьев Максим Владимирович Соловьев Дмитрий Владимирович (ВУ)(73) Патентообладатели Соловьев Максим Владимирович Соловьев Дмитрий Владимирович (ВУ)1. Одоризатор газа, содержащий емкость с одорантом и дозатор, соединенные посредством снабженных электромагнитными клапанами трубопроводов с газопроводом вь 1 сокого давления, между собой и одорируемым газопроводом, и блок управления, отличающийся тем, что дозатор выполнен в виде последовательно соединенных трубопроводами расходомера, электромагнитного клапана и эжектора, причем последний соединен посредством трубопроводов с газопроводом высокого давления и одорируемым газопроводом.2. Одоризатор газа по п. 1, отличающийся тем, что он дополнительно снабжен аварийной емкостью, вход и выход которой соединены трубопроводами с одорируемым газопроводом, причем выходной трубопровод снабжен последовательно расположенными на нем электромагнитным клапаном, регулировочным вентилем и капельницей.(56) 1. Техническая характеристика на одоризатор газа ОГ-1 ОА. Рекламный проспект СУ ВОЛГОЭНЕРГОГАЗ. Письмо ДАО ОРГЭНЕРГОГАЗ Не 187 от 21.05.97. 2. КН 2125713 С 1, 1999 (прототип).Полезная модель относится К технике транспортирования природного газа и может быть использована на газораспределительных станциях (ГРС).В соответствии с отраслевыми нормами природный газ, подаваемый в населенные пункты от ГРС, одорируется, т.е., с целью придания газу специфического запаха для обнаружения возможных утечек, в газопровод производится нормированный ввод одорантаИзвестен одоризатор газа ОГ-1 ОА 1, содержащий емкость с одорантом и дозатор на основе двухходового электромагнитного клапана, соединенные посредством трубопроводов с газопроводом высокого давления, между собой и одорируемым газопроводом, а также блок управления, по электрическому сигналу которого, подаваемому с заданной частотой, через дозатор одорант из рабочей емкости поступает в газопровод.Однако известный одоризатор не способен осуществлять контроль за количеством одоранта реально введенного в одорируемый газопровод, что не обеспечивает равномерное введение одоранта в поток газа в случае возможных неполадок в работе одоризатора и значительно снижает надежность подачи газа потребителю с нужной степенью одоризации.Известен также одоризатор газа 2, содержащий емкость с одорантом и дозатор, соединенные посредством снабженных электомагнитными клапанами трубопроводов с газопроводом высокого давления, между собой и одорируемым газопроводом, и блок управления, при этом дозатор выполнен в виде цилиндра, снабженного подвижным поршнем, разделяющим дозирующий цилиндр на дозировочную камеру регулируемого объема, соединенную с емкостью с одорантом, камеру командного давления, связанную через управляемый электромагнитный клапан с источником высокого давления, и промежуточную камеру, связанную через управляемый трехходовой электромагнитный клапан с камерой командного давления.Известный одоризатор также не способен осуществлять контроль за количеством одоранта, реально введенного в одорируемый газопровод, что не обеспечивает равномерное введение одоранта в поток газа в случае возможных неполадок в работе одоризатора и значительно снижает надежность подачи газа потребителю с нужной степенью одоризации.Задачей полезной модели является создание одоризатора газа, обеспечивающего точность дозирования одоранта в каждый момент времени пропорционально расходу газа за счет контроля количества одоранта реально введенного в одорируемый трубопровод, простой конструкции и надежного в эксплуатации.Задача решена тем, что в одоризаторе газа, содержащем емкость с одорантом и дозатор,соединенные посредством снабженных электомагнитными клапанами трубопроводов с газопроводом высокого давления, между собой и одорируемым газопроводом, и блок управления, дозатор выполнен в виде последовательно соединенных трубопроводами расходомера, электромагнитного клапана и эжектора, причем последний соединен посредством трубопроводов с газопроводом высокого давления и одорируемым газопроводом, одоризатор газа может быть дополнительно снабжен аварийной емкостью, вход и выход которой соединены трубопроводами с одорируемым газопроводом, причем выходной трубопровод снабжен последовательно расположенными на нем электромагнитным клапаном, регулировочным вентилем и капельницей.На фигуре показана схема одоризатора газа.Одоризатор газа содержит емкость с одорантом 1, последовательно соединенную трубопроводом 2 с расходомером 3, электромагнитным клапаном 4 и эжектором 5. Эжектор 5 соединен трубопроводом 6 с электромагнитным клапаном 7, блоком подготовки газа 8 и газопрово 2дом высокого давления 9. Эжектор 5 также соединен трубопроводом 10 с одорируемь 1 м газопроводом 12, либо с трубопроводом 13. Трубопровод 13 последовательно подсоединен К одорируемому газопроводу 12, капельнице 14, вентилю 11, регулировочному вентилю 15, электромагнитному клапану 16 и аварийной емкости с одорантом 17. Аварийная емкость с одорантом 17 подсоединена трубопроводом 18 к одорируемому газопроводу 12. Одорируемь 1 й газопровод 12, трубопроводом 19 последовательно соединенный с блоком подготовки газа 20 и трехходовь 1 м вентилем 24, может быть соответственно соединен трубопроводом 25 или трубопроводом 26 с верхней или с нижней частями емкости с одорантом 1. Трубопровод 2, через трехходовой вентиль 21, может быть соответственно соединен трубопроводом 22 или трубопроводом 23 с верхней или с нижней частями емкости с одорантом 1. Блок управления 27 электрически соединен (на схеме не показано) с расходомером 3, электромагнитными клапанами 4,7 и 16.Одоризатор газа работает следующим образом.Одоризатор газа обеспечивает ввод одоранта в одорируемь 1 й газопровод 12 по двум трубопроводам - основному 10 и аварийному 13.Автоматическая одоризация пропорционально расходу газа обеспечивается посредством измерителя количества одоранта 3, электромагнитного клапана 4 и эжектора 5, совместная работа которых управляется и контролируется электронным блоком управления 27.Ввод одоранта в выходной трубопровод 12 из рабочей емкости 1, осуществляется по трубопроводу 2 и основному трубопроводу 10 за счет перепада давления между давлением в емкости 1 и отрицательным давлением в эжекторе 5, которое создается при прохождении через него газа из газопровода высокого давления 9 через электромагнитный клапан 7 в одорируемь 1 й газопровод 12.Для настройки эжектора 5 используют блоки подготовки газа 8 и 20. Для подачи давления в рабочую емкость 1 используют трубопровод 19.Переключение трехходовь 1 х вентилей 21 и 24 позволяет осуществлять одоризацию газа путем отбора одоранта из емкости с одорантом 1 в жидкой фазе через трубопровод 23 при одновременной подаче газа в емкость с одорантом 1 через трубопровод 25, или в паровой фазе через трубопровод 22 при одновременной подаче газа в емкость с одорантом 1 через трубопровод 26.При отказах одоризатора ввод одоранта в одорируемь 1 й газопровод 12 из аварийной емкости с одорантом 17 осуществляется по трубопроводу 13 открытием электромагнитного клапана 16 с одновременным закрытием электромагнитных клапанов 4 и 7. Равновеликое давление в емкости с одорантом 17 с давлением в одорируемом газопроводе 12 обеспечивают посредством трубопровода 18.Одоризацию газа по трубопроводу 13 осуществляют капельным методом с помощью регулировочного вентиля (15) и капельницы 14.Наличие вентиля 11 позволяет использовать или не использовать в работе одоризатора аварийную емкость с одорантом 17.Таким образом, заявленный одоризатор обеспечивает гарантированно равномерную одоризацию газа пропорционально его расходу как в автоматическом, так и в аварийном режиме работы. Причем отбор одоранта из емкости надземной или подземной установки возможен без необходимости создания в ней давления более высокого, чем давление в одорируемом газопроводе.Высокая надежность, эксплутационная безопасность, простота эксплуатации обеспечивают минимальные требования к техническому обслуживанию, минимальные затраты при послегарантийном обслуживании. Кроме того, заявленный одоризатор газа может быть легко адаптирован практически к любым местным условиям эксплуатации.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
