Устройство для обработки промывных вод станций обезжелезивания

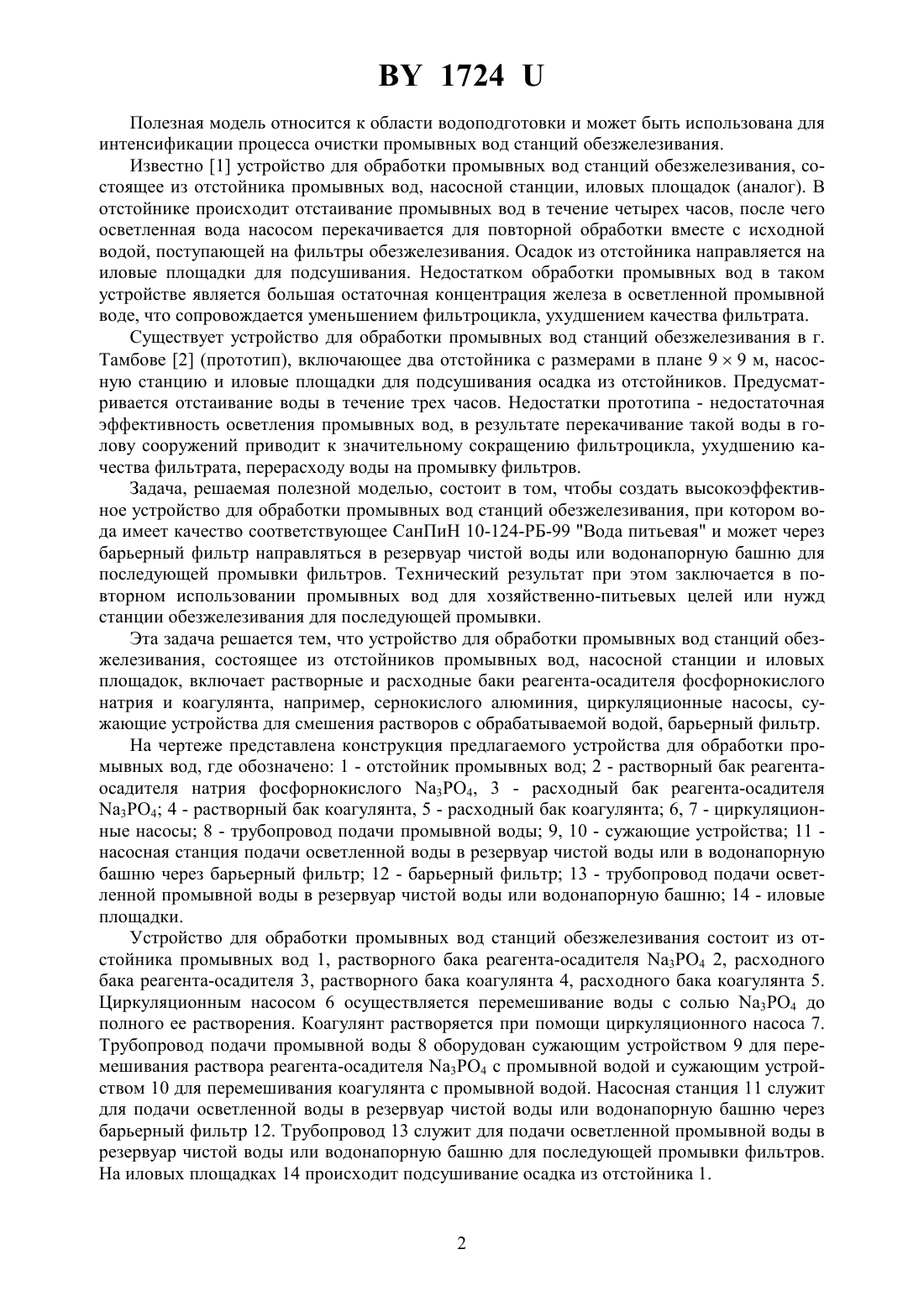

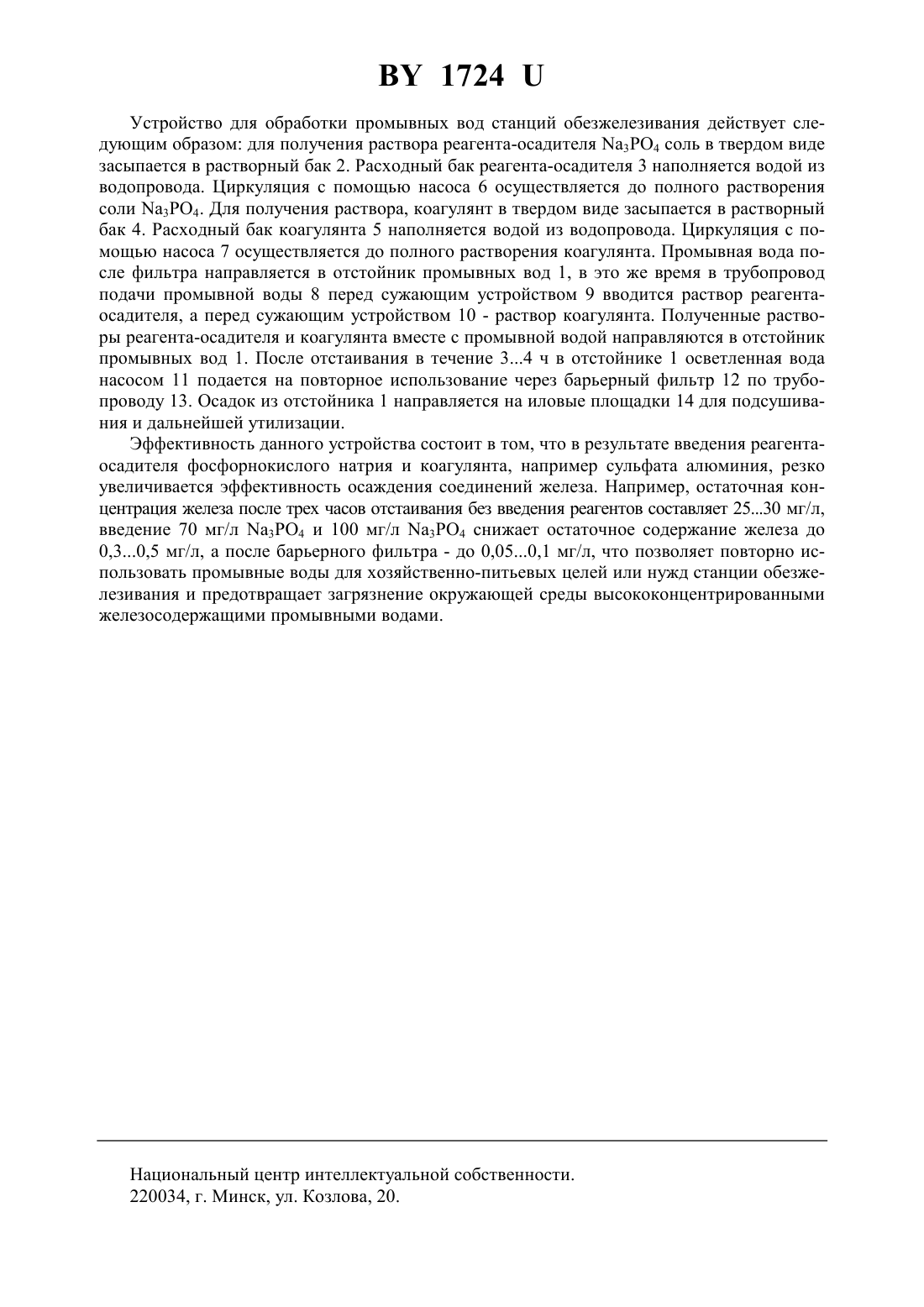

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ПРОМЫВНЫХ ВОД СТАНЦИЙ ОБЕЗЖЕЛЕЗИВАНИЯ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Житенев Борис Николаевич Шеина Людмила Евгеньевна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Устройство для обработки промывных вод станций обезжелезивания, состоящее из отстойников промывных вод, насосной станции и иловых площадок, отличающееся тем,что включает растворные и расходные баки реагента-осадителя фосфорнокислого натрия и коагулянта, например сернокислого алюминия, циркуляционные насосы, сужающие устройства для смешения растворов с обрабатываемой водой, барьерный фильтр.(56) 1. СниП 2.04.0284. Водоснабжение. Наружные сети и сооружения (аналог). 2. Румянцева Л.П. Брызгальные установки для обезжелезивания воды. - . Стройиздат, 1973. - С. 104 (прототип). 1724 Полезная модель относится к области водоподготовки и может быть использована для интенсификации процесса очистки промывных вод станций обезжелезивания. Известно 1 устройство для обработки промывных вод станций обезжелезивания, состоящее из отстойника промывных вод, насосной станции, иловых площадок (аналог). В отстойнике происходит отстаивание промывных вод в течение четырех часов, после чего осветленная вода насосом перекачивается для повторной обработки вместе с исходной водой, поступающей на фильтры обезжелезивания. Осадок из отстойника направляется на иловые площадки для подсушивания. Недостатком обработки промывных вод в таком устройстве является большая остаточная концентрация железа в осветленной промывной воде, что сопровождается уменьшением фильтроцикла, ухудшением качества фильтрата. Существует устройство для обработки промывных вод станций обезжелезивания в г. Тамбове 2 (прототип), включающее два отстойника с размерами в плане 99 м, насосную станцию и иловые площадки для подсушивания осадка из отстойников. Предусматривается отстаивание воды в течение трех часов. Недостатки прототипа - недостаточная эффективность осветления промывных вод, в результате перекачивание такой воды в голову сооружений приводит к значительному сокращению фильтроцикла, ухудшению качества фильтрата, перерасходу воды на промывку фильтров. Задача, решаемая полезной моделью, состоит в том, чтобы создать высокоэффективное устройство для обработки промывных вод станций обезжелезивания, при котором вода имеет качество соответствующее СанПиН 10-124-РБ-99 Вода питьевая и может через барьерный фильтр направляться в резервуар чистой воды или водонапорную башню для последующей промывки фильтров. Технический результат при этом заключается в повторном использовании промывных вод для хозяйственно-питьевых целей или нужд станции обезжелезивания для последующей промывки. Эта задача решается тем, что устройство для обработки промывных вод станций обезжелезивания, состоящее из отстойников промывных вод, насосной станции и иловых площадок, включает растворные и расходные баки реагента-осадителя фосфорнокислого натрия и коагулянта, например, сернокислого алюминия, циркуляционные насосы, сужающие устройства для смешения растворов с обрабатываемой водой, барьерный фильтр. На чертеже представлена конструкция предлагаемого устройства для обработки промывных вод, где обозначено 1 - отстойник промывных вод 2 - растворный бак реагентаосадителя натрия фосфорнокислого 34, 3 - расходный бак реагента-осадителя 34 4 - растворный бак коагулянта, 5 - расходный бак коагулянта 6, 7 - циркуляционные насосы 8 - трубопровод подачи промывной воды 9, 10 - сужающие устройства 11 насосная станция подачи осветленной воды в резервуар чистой воды или в водонапорную башню через барьерный фильтр 12 - барьерный фильтр 13 - трубопровод подачи осветленной промывной воды в резервуар чистой воды или водонапорную башню 14 - иловые площадки. Устройство для обработки промывных вод станций обезжелезивания состоит из отстойника промывных вод 1, растворного бака реагента-осадителя 34 2, расходного бака реагента-осадителя 3, растворного бака коагулянта 4, расходного бака коагулянта 5. Циркуляционным насосом 6 осуществляется перемешивание воды с солью 34 до полного ее растворения. Коагулянт растворяется при помощи циркуляционного насоса 7. Трубопровод подачи промывной воды 8 оборудован сужающим устройством 9 для перемешивания раствора реагента-осадителя 34 с промывной водой и сужающим устройством 10 для перемешивания коагулянта с промывной водой. Насосная станция 11 служит для подачи осветленной воды в резервуар чистой воды или водонапорную башню через барьерный фильтр 12. Трубопровод 13 служит для подачи осветленной промывной воды в резервуар чистой воды или водонапорную башню для последующей промывки фильтров. На иловых площадках 14 происходит подсушивание осадка из отстойника 1. 1724 Устройство для обработки промывных вод станций обезжелезивания действует следующим образом для получения раствора реагента-осадителя 34 соль в твердом виде засыпается в растворный бак 2. Расходный бак реагента-осадителя 3 наполняется водой из водопровода. Циркуляция с помощью насоса 6 осуществляется до полного растворения соли 34. Для получения раствора, коагулянт в твердом виде засыпается в растворный бак 4. Расходный бак коагулянта 5 наполняется водой из водопровода. Циркуляция с помощью насоса 7 осуществляется до полного растворения коагулянта. Промывная вода после фильтра направляется в отстойник промывных вод 1, в это же время в трубопровод подачи промывной воды 8 перед сужающим устройством 9 вводится раствор реагентаосадителя, а перед сужающим устройством 10 - раствор коагулянта. Полученные растворы реагента-осадителя и коагулянта вместе с промывной водой направляются в отстойник промывных вод 1. После отстаивания в течение 34 ч в отстойнике 1 осветленная вода насосом 11 подается на повторное использование через барьерный фильтр 12 по трубопроводу 13. Осадок из отстойника 1 направляется на иловые площадки 14 для подсушивания и дальнейшей утилизации. Эффективность данного устройства состоит в том, что в результате введения реагентаосадителя фосфорнокислого натрия и коагулянта, например сульфата алюминия, резко увеличивается эффективность осаждения соединений железа. Например, остаточная концентрация железа после трех часов отстаивания без введения реагентов составляет 2530 мг/л,введение 70 мг/л 34 и 100 мг/л 34 снижает остаточное содержание железа до 0,30,5 мг/л, а после барьерного фильтра - до 0,050,1 мг/л, что позволяет повторно использовать промывные воды для хозяйственно-питьевых целей или нужд станции обезжелезивания и предотвращает загрязнение окружающей среды высококонцентрированными железосодержащими промывными водами. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
