Антенна широкополосная спиральная

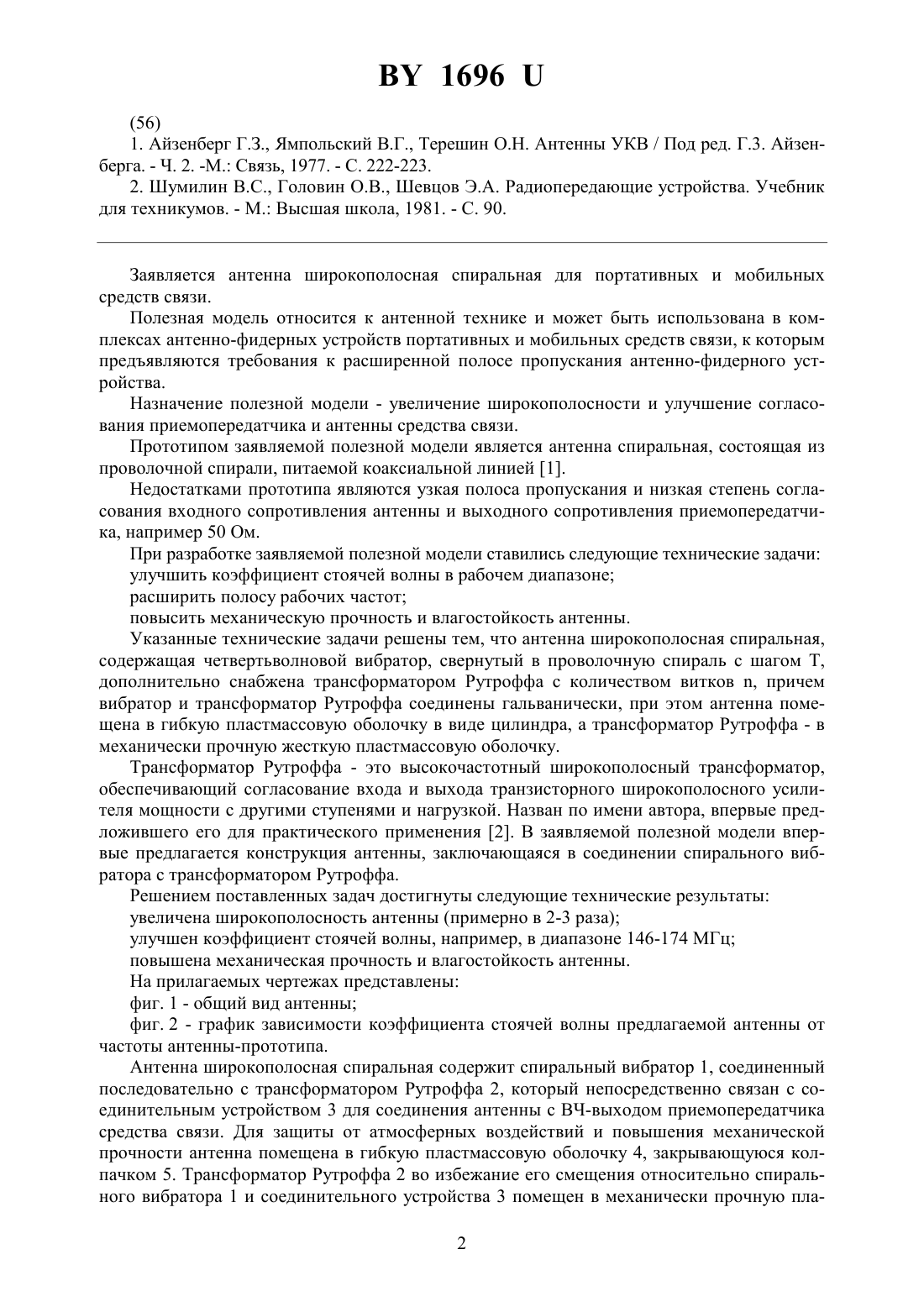

(71) Заявитель Республиканское производственное унитарное предприятие Лс(72) Автор Федин Владимир Васильевич(73) Патентообладатель Республиканское производственное унитарное предприятие Лс(57) Антенна широкополосная спиральная, содержащая четвертьволновой вибратор, свернутый в проволочную спираль с шагом , отличающаяся тем, что она дополнительно снабжена трансформатором Рутроффа с количеством витков , причем вибратор и трансформатор соединены гальванически, при этом антенна помещена в гибкую пластмассовую оболочку в виде цилиндра, а трансформатор Рутроффа - в механически прочную жесткую пластмассовую оболочку.(56) 1. Айзенберг Г.З., Ямпольский В.Г., Терешин О.Н. Антенны УКВ / Под ред. Г.3. Айзенберга. - Ч. 2. -. Связь, 1977. - С. 222-223. 2. Шумилин В.С., Головин О.В., Шевцов Э.А. Радиопередающие устройства. Учебник для техникумов. - . Высшая школа, 1981. - С. 90. Заявляется антенна широкополосная спиральная для портативных и мобильных средств связи. Полезная модель относится к антенной технике и может быть использована в комплексах антенно-фидерных устройств портативных и мобильных средств связи, к которым предъявляются требования к расширенной полосе пропускания антенно-фидерного устройства. Назначение полезной модели - увеличение широкополосности и улучшение согласования приемопередатчика и антенны средства связи. Прототипом заявляемой полезной модели является антенна спиральная, состоящая из проволочной спирали, питаемой коаксиальной линией 1. Недостатками прототипа являются узкая полоса пропускания и низкая степень согласования входного сопротивления антенны и выходного сопротивления приемопередатчика, например 50 Ом. При разработке заявляемой полезной модели ставились следующие технические задачи улучшить коэффициент стоячей волны в рабочем диапазоне расширить полосу рабочих частот повысить механическую прочность и влагостойкость антенны. Указанные технические задачи решены тем, что антенна широкополосная спиральная,содержащая четвертьволновой вибратор, свернутый в проволочную спираль с шагом ,дополнительно снабжена трансформатором Рутроффа с количеством витков , причем вибратор и трансформатор Рутроффа соединены гальванически, при этом антенна помещена в гибкую пластмассовую оболочку в виде цилиндра, а трансформатор Рутроффа - в механически прочную жесткую пластмассовую оболочку. Трансформатор Рутроффа - это высокочастотный широкополосный трансформатор,обеспечивающий согласование входа и выхода транзисторного широкополосного усилителя мощности с другими ступенями и нагрузкой. Назван по имени автора, впервые предложившего его для практического применения 2. В заявляемой полезной модели впервые предлагается конструкция антенны, заключающаяся в соединении спирального вибратора с трансформатором Рутроффа. Решением поставленных задач достигнуты следующие технические результаты увеличена широкополосность антенны (примерно в 2-3 раза) улучшен коэффициент стоячей волны, например, в диапазоне 146-174 МГц повышена механическая прочность и влагостойкость антенны. На прилагаемых чертежах представлены фиг. 1 - общий вид антенны фиг. 2 - график зависимости коэффициента стоячей волны предлагаемой антенны от частоты антенны-прототипа. Антенна широкополосная спиральная содержит спиральный вибратор 1, соединенный последовательно с трансформатором Рутроффа 2, который непосредственно связан с соединительным устройством 3 для соединения антенны с ВЧ-выходом приемопередатчика средства связи. Для защиты от атмосферных воздействий и повышения механической прочности антенна помещена в гибкую пластмассовую оболочку 4, закрывающуюся колпачком 5. Трансформатор Рутроффа 2 во избежание его смещения относительно спирального вибратора 1 и соединительного устройства 3 помещен в механически прочную пла 2 1696 стмассовую оболочку 6. Для фиксации оси антенны перпендикулярно корпуса средства связи и заземления обмотки служит металлическое кольцо 7. Антенна работает следующим образом. Высокочастотное напряжение через антенный разъем приемопередатчика средства связи подводится к трансформатору Рутроффа 2 и далее к четвертьволновому вибратору 1, свернутому в спираль, которые совместно образуют несимметричный излучатель с нижним питанием. Заявляемая полезная модель, включающая соединение спирального вибратора и трансформатора Рутроффа, обеспечивает согласование выходного сопротивления средства связи и входного сопротивления антенны в более широкой полосе частот, чем одиночный спиральный вибратор. Спиральный вибратор и трансформатор Рутроффа заключены в гибкую пластмассовую оболочку цилиндрической формы для повышения механической прочности и защиты от воздействий окружающей среды, а сам трансформатор Рутроффа - в механически прочную жесткую пластмассовую оболочку для защиты от повреждений. Они могут быть выполнены как единое целое, а также как два отдельных узла, соединяемых гальванически. Заявляемая полезная модель может быть легко изготовлена на любом предприятии,имеющем промышленное оборудование, с оптимальными затратами производства и использована по своему прямому назначению. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
