Установка для получения электроэнергии

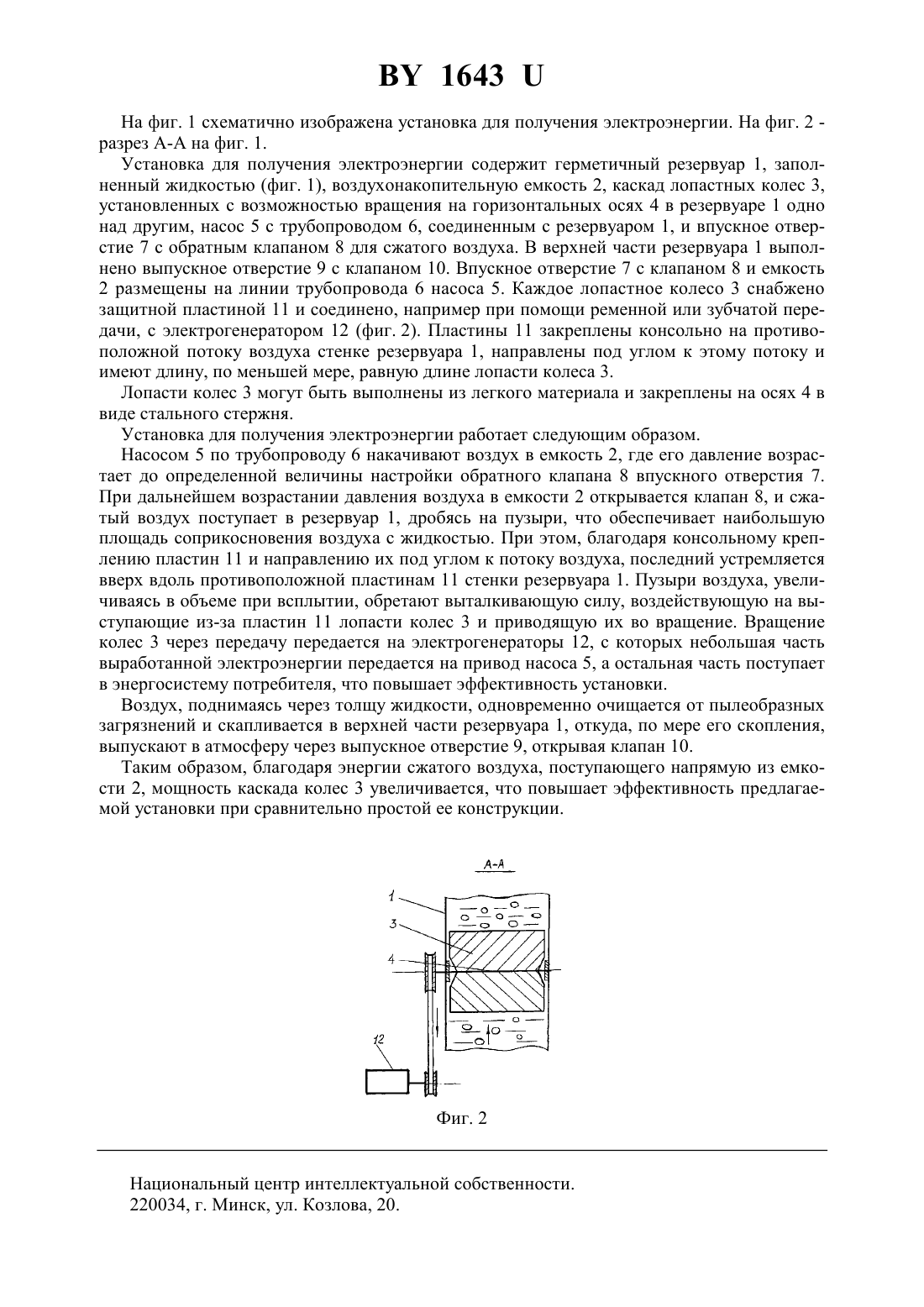

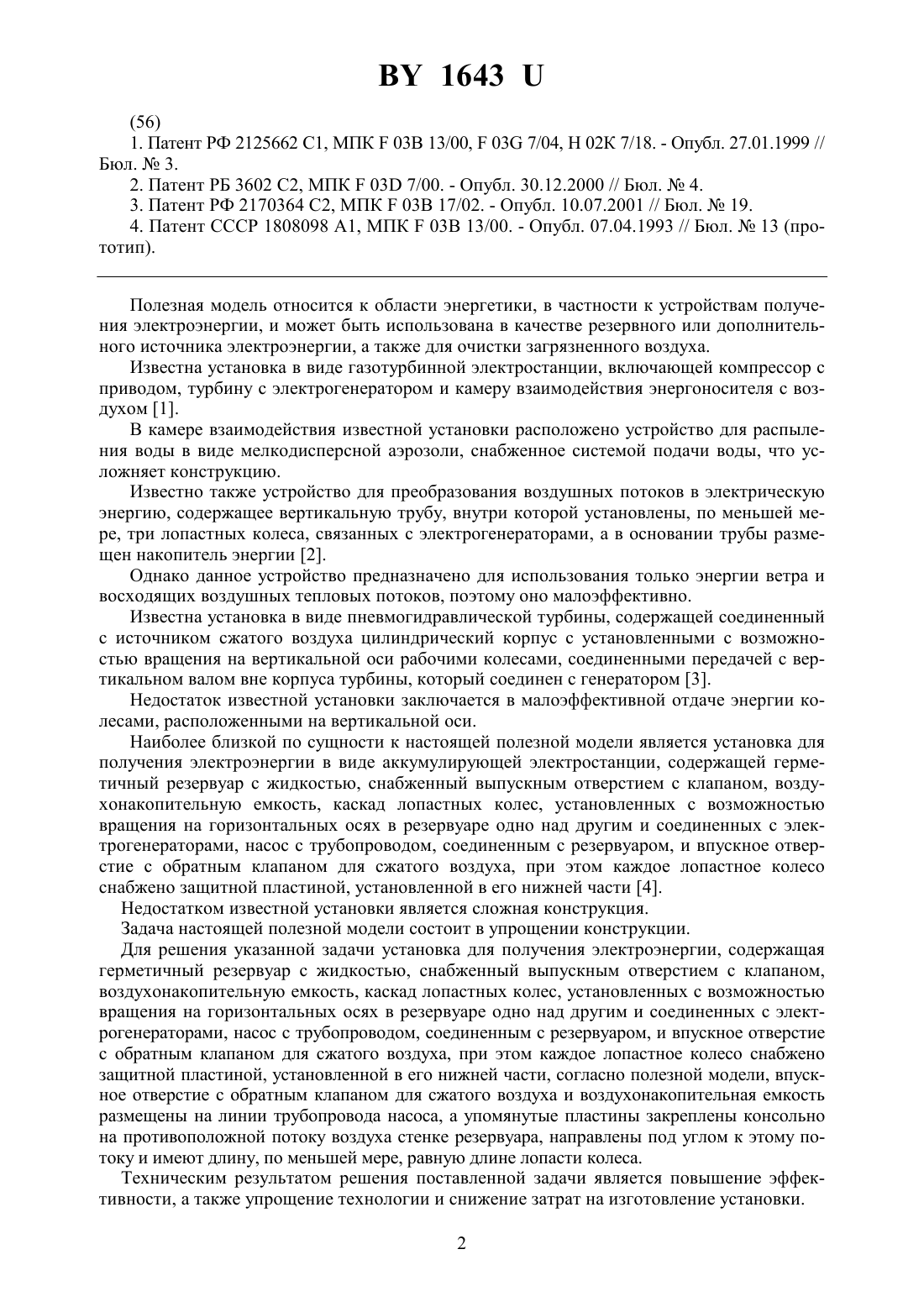

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ ЭЛЕКТРОЭНЕРГИИ(71) Заявитель Кучмель Андрей Игоревич(72) Автор Кучмель Андрей Игоревич(73) Патентообладатель Кучмель Андрей Игоревич(57) Установка для получения электроэнергии, содержащая герметичный резервуар с жидкостью, снабженный выпускным отверстием с клапаном, воздухонакопительную емкость,каскад лопастных колес, установленных с возможностью вращения на горизонтальных осях в резервуаре одно над другим и соединенных с электрогенераторами, насос с трубопроводом, соединенным с резервуаром, и впускное отверстие с обратным клапаном для сжатого воздуха, при этом каждое лопастное колесо снабжено защитной пластиной, установленной в его нижней части, отличающаяся тем, что впускное отверстие с обратным клапаном для сжатого воздуха и воздухонакопительная емкость размещены на линии трубопровода насоса, а упомянутые пластины закреплены консольно на противоположной потоку воздуха стенке резервуара, направлены под углом к этому потоку и имеют длину,по меньшей мере, равную длине лопасти колеса.(56) 1. Патент РФ 2125662 1, МПК 03 13/00,03 7/04, Н 02 К 7/18. - Опубл. 27.01.1999 // Бюл.3. 2. Патент РБ 3602 С 2, МПК 03 7/00. - Опубл. 30.12.2000 // Бюл.4. 3. Патент РФ 2170364 С 2, МПК 03 17/02. - Опубл. 10.07.2001 // Бюл.19. 4. Патент СССР 1808098 1, МПК 03 13/00. - Опубл. 07.04.1993 // Бюл.13 (прототип). Полезная модель относится к области энергетики, в частности к устройствам получения электроэнергии, и может быть использована в качестве резервного или дополнительного источника электроэнергии, а также для очистки загрязненного воздуха. Известна установка в виде газотурбинной электростанции, включающей компрессор с приводом, турбину с электрогенератором и камеру взаимодействия энергоносителя с воздухом 1. В камере взаимодействия известной установки расположено устройство для распыления воды в виде мелкодисперсной аэрозоли, снабженное системой подачи воды, что усложняет конструкцию. Известно также устройство для преобразования воздушных потоков в электрическую энергию, содержащее вертикальную трубу, внутри которой установлены, по меньшей мере, три лопастных колеса, связанных с электрогенераторами, а в основании трубы размещен накопитель энергии 2. Однако данное устройство предназначено для использования только энергии ветра и восходящих воздушных тепловых потоков, поэтому оно малоэффективно. Известна установка в виде пневмогидравлической турбины, содержащей соединенный с источником сжатого воздуха цилиндрический корпус с установленными с возможностью вращения на вертикальной оси рабочими колесами, соединенными передачей с вертикальном валом вне корпуса турбины, который соединен с генератором 3. Недостаток известной установки заключается в малоэффективной отдаче энергии колесами, расположенными на вертикальной оси. Наиболее близкой по сущности к настоящей полезной модели является установка для получения электроэнергии в виде аккумулирующей электростанции, содержащей герметичный резервуар с жидкостью, снабженный выпускным отверстием с клапаном, воздухонакопительную емкость, каскад лопастных колес, установленных с возможностью вращения на горизонтальных осях в резервуаре одно над другим и соединенных с электрогенераторами, насос с трубопроводом, соединенным с резервуаром, и впускное отверстие с обратным клапаном для сжатого воздуха, при этом каждое лопастное колесо снабжено защитной пластиной, установленной в его нижней части 4. Недостатком известной установки является сложная конструкция. Задача настоящей полезной модели состоит в упрощении конструкции. Для решения указанной задачи установка для получения электроэнергии, содержащая герметичный резервуар с жидкостью, снабженный выпускным отверстием с клапаном,воздухонакопительную емкость, каскад лопастных колес, установленных с возможностью вращения на горизонтальных осях в резервуаре одно над другим и соединенных с электрогенераторами, насос с трубопроводом, соединенным с резервуаром, и впускное отверстие с обратным клапаном для сжатого воздуха, при этом каждое лопастное колесо снабжено защитной пластиной, установленной в его нижней части, согласно полезной модели, впускное отверстие с обратным клапаном для сжатого воздуха и воздухонакопительная емкость размещены на линии трубопровода насоса, а упомянутые пластины закреплены консольно на противоположной потоку воздуха стенке резервуара, направлены под углом к этому потоку и имеют длину, по меньшей мере, равную длине лопасти колеса. Техническим результатом решения поставленной задачи является повышение эффективности, а также упрощение технологии и снижение затрат на изготовление установки. 2 1643 На фиг. 1 схематично изображена установка для получения электроэнергии. На фиг. 2 разрез - на фиг. 1. Установка для получения электроэнергии содержит герметичный резервуар 1, заполненный жидкостью (фиг. 1), воздухонакопительную емкость 2, каскад лопастных колес 3,установленных с возможностью вращения на горизонтальных осях 4 в резервуаре 1 одно над другим, насос 5 с трубопроводом 6, соединенным с резервуаром 1, и впускное отверстие 7 с обратным клапаном 8 для сжатого воздуха. В верхней части резервуара 1 выполнено выпускное отверстие 9 с клапаном 10. Впускное отверстие 7 с клапаном 8 и емкость 2 размещены на линии трубопровода 6 насоса 5. Каждое лопастное колесо 3 снабжено защитной пластиной 11 и соединено, например при помощи ременной или зубчатой передачи, с электрогенератором 12 (фиг. 2). Пластины 11 закреплены консольно на противоположной потоку воздуха стенке резервуара 1, направлены под углом к этому потоку и имеют длину, по меньшей мере, равную длине лопасти колеса 3. Лопасти колес 3 могут быть выполнены из легкого материала и закреплены на осях 4 в виде стального стержня. Установка для получения электроэнергии работает следующим образом. Насосом 5 по трубопроводу 6 накачивают воздух в емкость 2, где его давление возрастает до определенной величины настройки обратного клапана 8 впускного отверстия 7. При дальнейшем возрастании давления воздуха в емкости 2 открывается клапан 8, и сжатый воздух поступает в резервуар 1, дробясь на пузыри, что обеспечивает наибольшую площадь соприкосновения воздуха с жидкостью. При этом, благодаря консольному креплению пластин 11 и направлению их под углом к потоку воздуха, последний устремляется вверх вдоль противоположной пластинам 11 стенки резервуара 1. Пузыри воздуха, увеличиваясь в объеме при всплытии, обретают выталкивающую силу, воздействующую на выступающие из-за пластин 11 лопасти колес 3 и приводящую их во вращение. Вращение колес 3 через передачу передается на электрогенераторы 12, с которых небольшая часть выработанной электроэнергии передается на привод насоса 5, а остальная часть поступает в энергосистему потребителя, что повышает эффективность установки. Воздух, поднимаясь через толщу жидкости, одновременно очищается от пылеобразных загрязнений и скапливается в верхней части резервуара 1, откуда, по мере его скопления,выпускают в атмосферу через выпускное отверстие 9, открывая клапан 10. Таким образом, благодаря энергии сжатого воздуха, поступающего напрямую из емкости 2, мощность каскада колес 3 увеличивается, что повышает эффективность предлагаемой установки при сравнительно простой ее конструкции. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
