Устройство для очистки внутренних поверхностей систем отопления

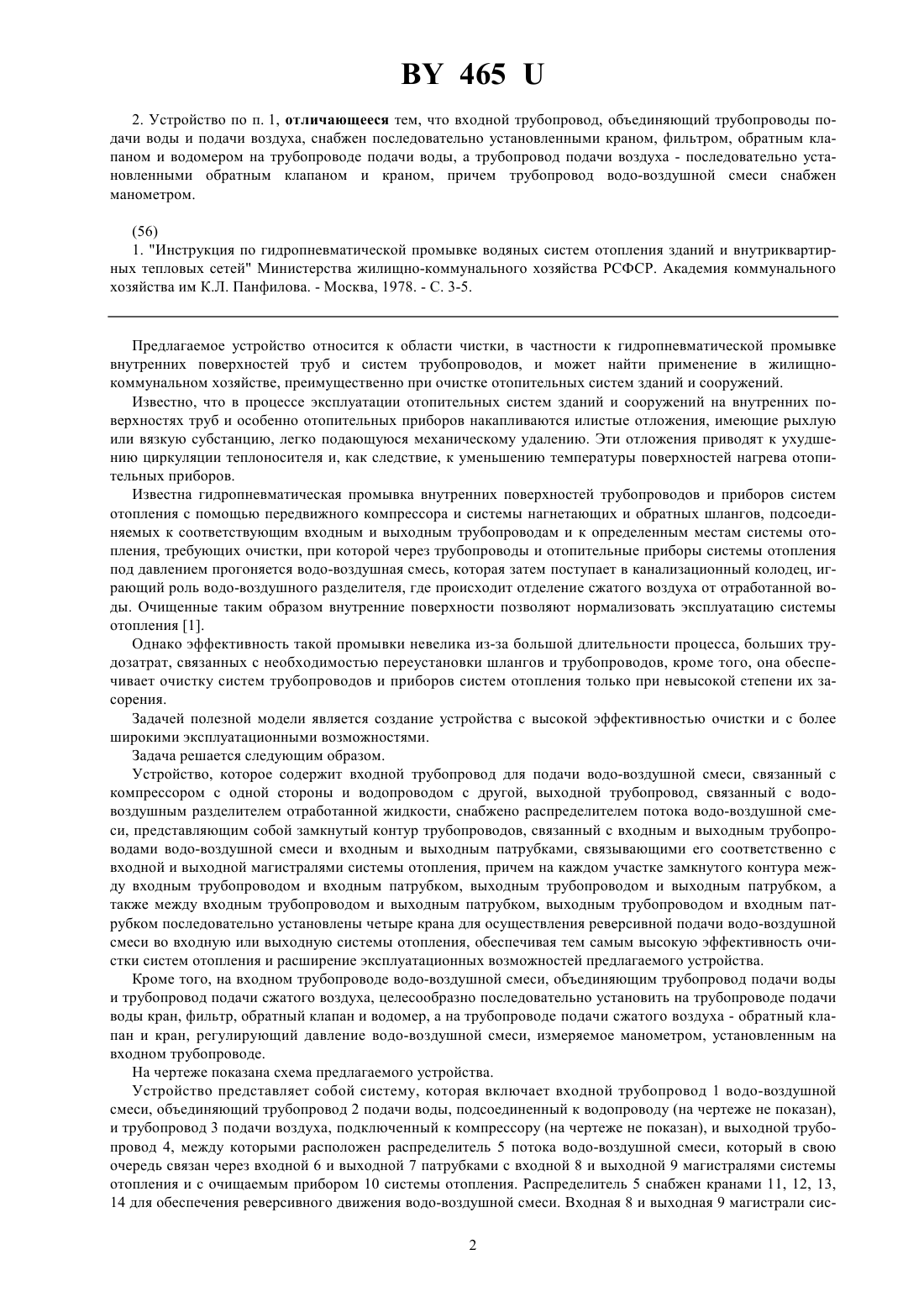

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВНУТРЕННИХ ПОВЕРХНОСТЕЙ СИСТЕМ ОТОПЛЕНИЯ(57) 1. Устройство для очистки внутренних поверхностей систем отопления, включающее входной трубопровод для подачи водо-воздушной смеси, связанный с компрессором и водопроводом, и выходной трубопровод, связанный с водо-воздушным разделителем, отличающееся тем, что оно снабжено распределителем потока водо-воздушной смеси, содержащим замкнутый контур трубопроводов, связанный с входным и выходным трубопроводами водо-воздушной смеси входным и выходным патрубками, связывающими его соответственно с входной и выходной магистралями системы отопления, причем на каждом участке замкнутого контура между входным трубопроводом и входным патрубком, выходным трубопроводом и выходным патрубком, а также между входным трубопроводом и выходным патрубком, выходным трубопроводом и входным патрубком последовательно установлены четыре крана для реверсивной подачи водо-воздушной смеси во входную и выходную магистрали системы отопления. 4652. Устройство по п. 1, отличающееся тем, что входной трубопровод, объединяющий трубопроводы подачи воды и подачи воздуха, снабжен последовательно установленными краном, фильтром, обратным клапаном и водомером на трубопроводе подачи воды, а трубопровод подачи воздуха - последовательно установленными обратным клапаном и краном, причем трубопровод водо-воздушной смеси снабжен манометром.(56) 1. Инструкция по гидропневматической промывке водяных систем отопления зданий и внутриквартирных тепловых сетей Министерства жилищно-коммунального хозяйства РСФСР. Академия коммунального хозяйства им К.Л. Панфилова. - Москва, 1978. - С. 3-5. Предлагаемое устройство относится к области чистки, в частности к гидропневматической промывке внутренних поверхностей труб и систем трубопроводов, и может найти применение в жилищнокоммунальном хозяйстве, преимущественно при очистке отопительных систем зданий и сооружений. Известно, что в процессе эксплуатации отопительных систем зданий и сооружений на внутренних поверхностях труб и особенно отопительных приборов накапливаются илистые отложения, имеющие рыхлую или вязкую субстанцию, легко подающуюся механическому удалению. Эти отложения приводят к ухудшению циркуляции теплоносителя и, как следствие, к уменьшению температуры поверхностей нагрева отопительных приборов. Известна гидропневматическая промывка внутренних поверхностей трубопроводов и приборов систем отопления с помощью передвижного компрессора и системы нагнетающих и обратных шлангов, подсоединяемых к соответствующим входным и выходным трубопроводам и к определенным местам системы отопления, требующих очистки, при которой через трубопроводы и отопительные приборы системы отопления под давлением прогоняется водо-воздушная смесь, которая затем поступает в канализационный колодец, играющий роль водо-воздушного разделителя, где происходит отделение сжатого воздуха от отработанной воды. Очищенные таким образом внутренние поверхности позволяют нормализовать эксплуатацию системы отопления 1. Однако эффективность такой промывки невелика из-за большой длительности процесса, больших трудозатрат, связанных с необходимостью переустановки шлангов и трубопроводов, кроме того, она обеспечивает очистку систем трубопроводов и приборов систем отопления только при невысокой степени их засорения. Задачей полезной модели является создание устройства с высокой эффективностью очистки и с более широкими эксплуатационными возможностями. Задача решается следующим образом. Устройство, которое содержит входной трубопровод для подачи водо-воздушной смеси, связанный с компрессором с одной стороны и водопроводом с другой, выходной трубопровод, связанный с водовоздушным разделителем отработанной жидкости, снабжено распределителем потока водо-воздушной смеси, представляющим собой замкнутый контур трубопроводов, связанный с входным и выходным трубопроводами водо-воздушной смеси и входным и выходным патрубками, связывающими его соответственно с входной и выходной магистралями системы отопления, причем на каждом участке замкнутого контура между входным трубопроводом и входным патрубком, выходным трубопроводом и выходным патрубком, а также между входным трубопроводом и выходным патрубком, выходным трубопроводом и входным патрубком последовательно установлены четыре крана для осуществления реверсивной подачи водо-воздушной смеси во входную или выходную системы отопления, обеспечивая тем самым высокую эффективность очистки систем отопления и расширение эксплуатационных возможностей предлагаемого устройства. Кроме того, на входном трубопроводе водо-воздушной смеси, объединяющим трубопровод подачи воды и трубопровод подачи сжатого воздуха, целесообразно последовательно установить на трубопроводе подачи воды кран, фильтр, обратный клапан и водомер, а на трубопроводе подачи сжатого воздуха - обратный клапан и кран, регулирующий давление водо-воздушной смеси, измеряемое манометром, установленным на входном трубопроводе. На чертеже показана схема предлагаемого устройства. Устройство представляет собой систему, которая включает входной трубопровод 1 водо-воздушной смеси, объединяющий трубопровод 2 подачи воды, подсоединенный к водопроводу (на чертеже не показан),и трубопровод 3 подачи воздуха, подключенный к компрессору (на чертеже не показан), и выходной трубопровод 4, между которыми расположен распределитель 5 потока водо-воздушной смеси, который в свою очередь связан через входной 6 и выходной 7 патрубками с входной 8 и выходной 9 магистралями системы отопления и с очищаемым прибором 10 системы отопления. Распределитель 5 снабжен кранами 11, 12, 13,14 для обеспечения реверсивного движения водо-воздушной смеси. Входная 8 и выходная 9 магистрали сис 2 465 темы отопления снабжены соответственно кранами 15 и 16 для отключения промываемого участка системы отопления во время очистки. Выходнойтрубопровод 4 водо-воздушной смеси связан с водо-воздушным разделителем 17 отработанной воды. Для предотвращения попадания сжатого воздуха в водопровод, а также для осуществления контроля заполнения системы водой трубопровод подачи воды 2 снабжен последовательно установленными краном 18, фильтром 19, фильтрующим воду, поступающую на обратный клапан 20 и водомером 21. Для предотвращения поступления воды в трубопровод подачи воздуха 3 на последнем установлен обратный клапан 22, а для регулирования давления водо-воздушной смеси предусмотрены кран 23 и манометр 24, причем последний установлен на входном трубопроводе 1. Устройство работает следующим образом. Моющая водо-воздушная смесь по входному трубопроводу 1 поступает в распределитель 5 потока водовоздушной смеси и через кран 11, входной патрубок 6 и входную магистраль 8 - в полость промываемого прибора 10 системы отопления, например радиатора, и далее по выходной магистрали 9, выходному патрубку 7, крану 13, выходному трубопроводу 4 поступает в водо-воздушный разделитель 17, где происходит выпуск сжатого воздуха в атмосферу и слив отработанной воды в канализацию, при этом краны 12, 14 закрыты. Затем краны 11 и 13 закрываются, а краны 12 и 14 открываются и водо-воздушная смесь поступает из трубопровода 1, распределитель 5 потока водо-воздушной смеси, кран 14, выходной патрубок 7, выходную магистраль 9 в полость очищаемого прибора 10, после чего через входную магистраль 8, патрубок 6, кран 12 и выходной трубопровод 4 поступает в водо-воздушный разделитель 17. Далее процесс очистки продолжается в таком же реверсивном режиме до полного осветления промываемой воды. Краны 15 и 16, служащие для отключения магистрали системы отопления в течение всего процесса очистки, закрыты. В процессе заполнения системы водо-воздушной смесью предотвращается попадание воздуха в водопровод, за счет работы обратного клапана 20, надежность работы которого обеспечивается фильтром 19, включение и выключение клапана 20 регулируется краном 18, а для контроля заполнения системы водой служит водомер 2. Все они последовательно установлены на трубопроводе 2 подачи воды. Обратный клапан 22, установленный на трубопроводе 3 подачи воздуха, предотвращает попадание в него воды, а манометр 24, установленный на трубопроводе 1, показывает давление водо-воздушной смеси, величина которого регулируется краном 23, установленном на трубопроводе 3 подачи воздуха. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
