Шумозащитный барьер

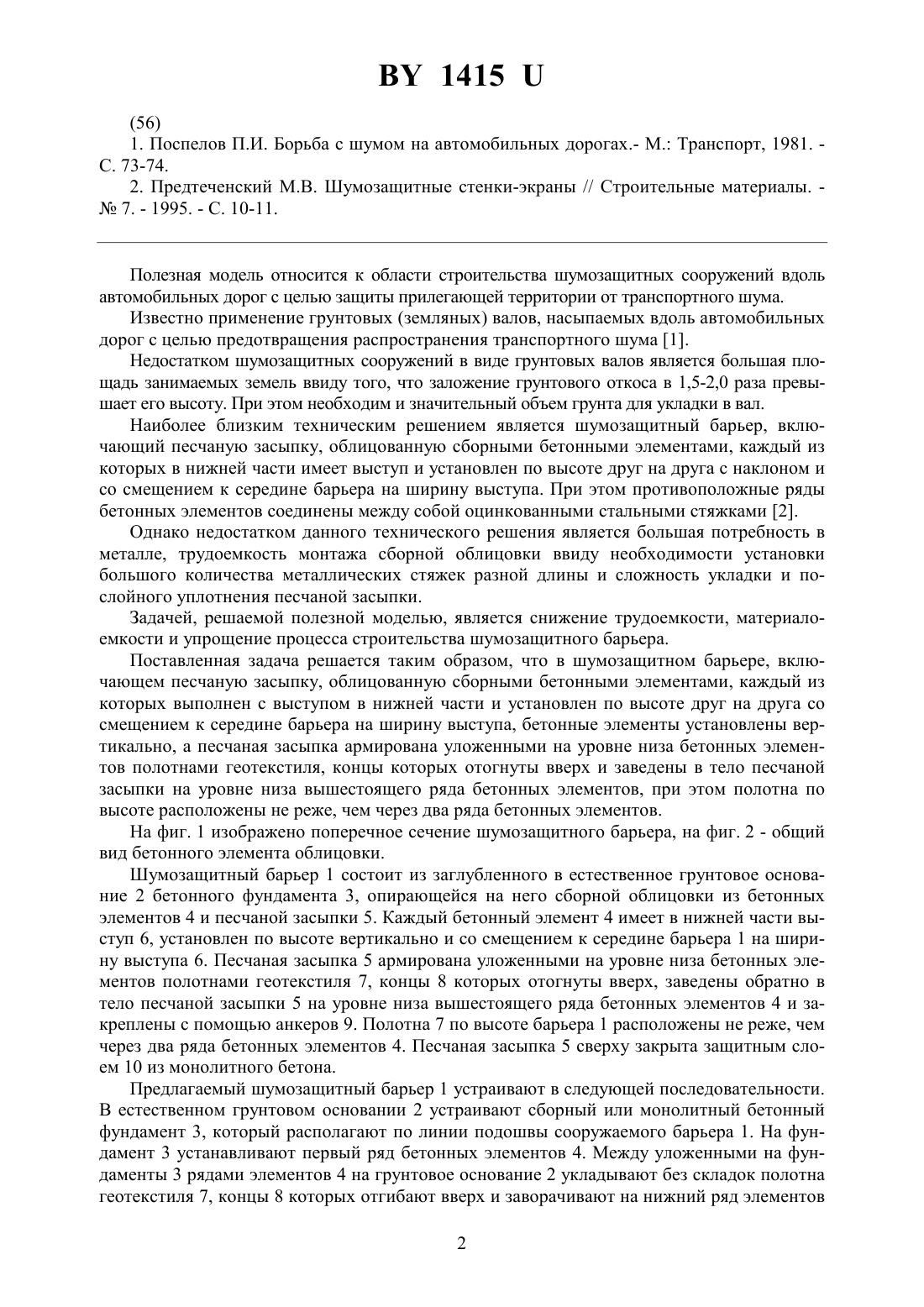

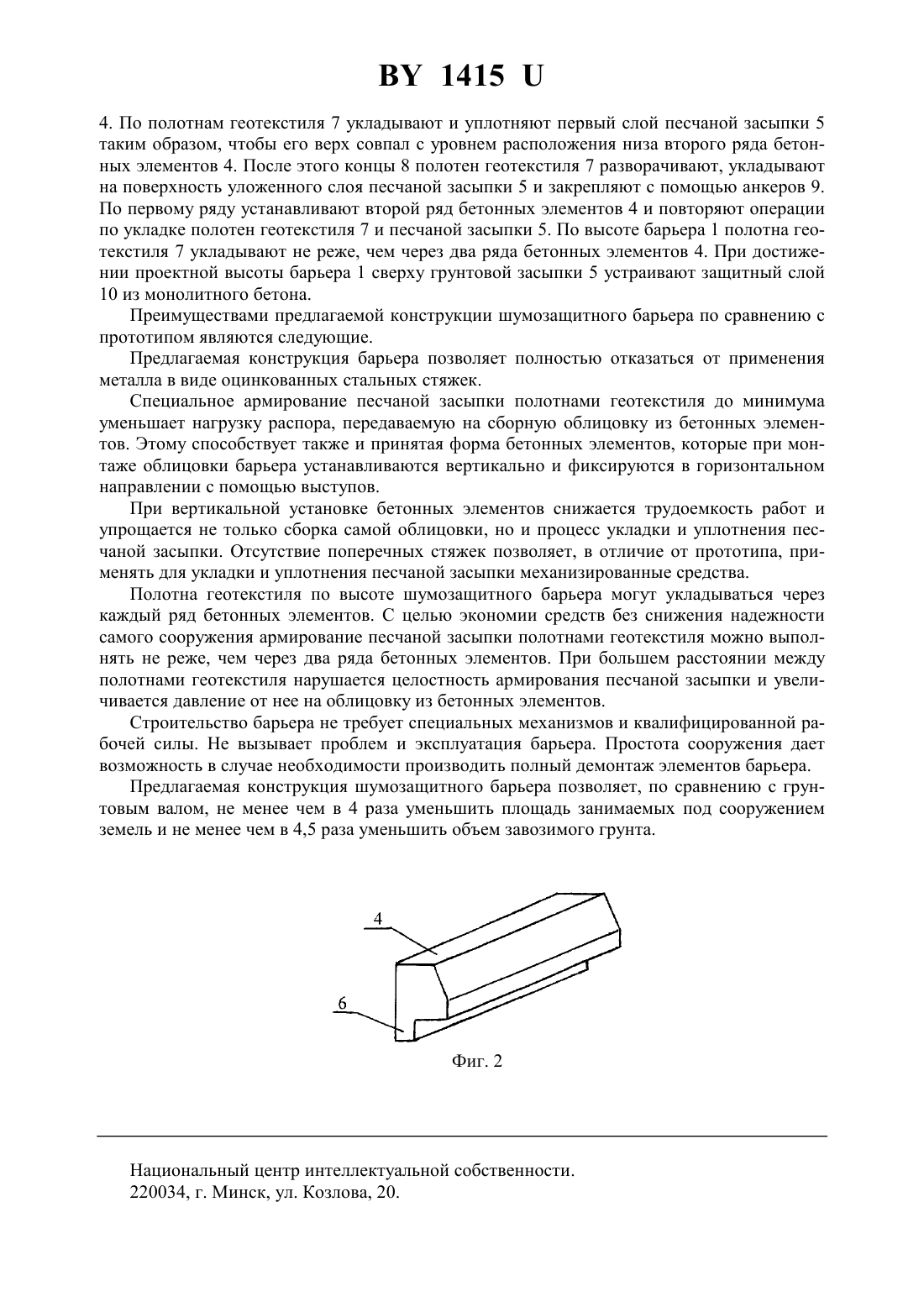

(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Авторы Штабинский Владислав Владиславович Бусел Алексей Владимирович Гамза Елена Владиславовна(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) Шумозащитный барьер, включающий песчаную засыпку, облицованную сборными бетонными элементами, каждый из которых выполнен с выступом в нижней части и установлен друг на друга со смещением к середине барьера на ширину выступа, отличающийся тем, что бетонные элементы установлены вертикально, а песчаная засыпка армирована уложенными на уровне низа бетонных элементов полотнами геотекстиля, концы которых отогнуты вверх и заведены в тело песчаной засыпки на уровне низа вышестоящего ряда бетонных элементов, при этом полотна по высоте расположены не реже, чем через два ряда бетонных элементов.(56) 1. Поспелов П.И. Борьба с шумом на автомобильных дорогах.- М. Транспорт, 1981. С. 73-74. 2. Предтеченский М.В. Шумозащитные стенки-экраны // Строительные материалы.7. - 1995. - С. 10-11. Полезная модель относится к области строительства шумозащитных сооружений вдоль автомобильных дорог с целью защиты прилегающей территории от транспортного шума. Известно применение грунтовых (земляных) валов, насыпаемых вдоль автомобильных дорог с целью предотвращения распространения транспортного шума 1. Недостатком шумозащитных сооружений в виде грунтовых валов является большая площадь занимаемых земель ввиду того, что заложение грунтового откоса в 1,5-2,0 раза превышает его высоту. При этом необходим и значительный объем грунта для укладки в вал. Наиболее близким техническим решением является шумозащитный барьер, включающий песчаную засыпку, облицованную сборными бетонными элементами, каждый из которых в нижней части имеет выступ и установлен по высоте друг на друга с наклоном и со смещением к середине барьера на ширину выступа. При этом противоположные ряды бетонных элементов соединены между собой оцинкованными стальными стяжками 2. Однако недостатком данного технического решения является большая потребность в металле, трудоемкость монтажа сборной облицовки ввиду необходимости установки большого количества металлических стяжек разной длины и сложность укладки и послойного уплотнения песчаной засыпки. Задачей, решаемой полезной моделью, является снижение трудоемкости, материалоемкости и упрощение процесса строительства шумозащитного барьера. Поставленная задача решается таким образом, что в шумозащитном барьере, включающем песчаную засыпку, облицованную сборными бетонными элементами, каждый из которых выполнен с выступом в нижней части и установлен по высоте друг на друга со смещением к середине барьера на ширину выступа, бетонные элементы установлены вертикально, а песчаная засыпка армирована уложенными на уровне низа бетонных элементов полотнами геотекстиля, концы которых отогнуты вверх и заведены в тело песчаной засыпки на уровне низа вышестоящего ряда бетонных элементов, при этом полотна по высоте расположены не реже, чем через два ряда бетонных элементов. На фиг. 1 изображено поперечное сечение шумозащитного барьера, на фиг. 2 - общий вид бетонного элемента облицовки. Шумозащитный барьер 1 состоит из заглубленного в естественное грунтовое основание 2 бетонного фундамента 3, опирающейся на него сборной облицовки из бетонных элементов 4 и песчаной засыпки 5. Каждый бетонный элемент 4 имеет в нижней части выступ 6, установлен по высоте вертикально и со смещением к середине барьера 1 на ширину выступа 6. Песчаная засыпка 5 армирована уложенными на уровне низа бетонных элементов полотнами геотекстиля 7, концы 8 которых отогнуты вверх, заведены обратно в тело песчаной засыпки 5 на уровне низа вышестоящего ряда бетонных элементов 4 и закреплены с помощью анкеров 9. Полотна 7 по высоте барьера 1 расположены не реже, чем через два ряда бетонных элементов 4. Песчаная засыпка 5 сверху закрыта защитным слоем 10 из монолитного бетона. Предлагаемый шумозащитный барьер 1 устраивают в следующей последовательности. В естественном грунтовом основании 2 устраивают сборный или монолитный бетонный фундамент 3, который располагают по линии подошвы сооружаемого барьера 1. На фундамент 3 устанавливают первый ряд бетонных элементов 4. Между уложенными на фундаменты 3 рядами элементов 4 на грунтовое основание 2 укладывают без складок полотна геотекстиля 7, концы 8 которых отгибают вверх и заворачивают на нижний ряд элементов 2 14154. По полотнам геотекстиля 7 укладывают и уплотняют первый слой песчаной засыпки 5 таким образом, чтобы его верх совпал с уровнем расположения низа второго ряда бетонных элементов 4. После этого концы 8 полотен геотекстиля 7 разворачивают, укладывают на поверхность уложенного слоя песчаной засыпки 5 и закрепляют с помощью анкеров 9. По первому ряду устанавливают второй ряд бетонных элементов 4 и повторяют операции по укладке полотен геотекстиля 7 и песчаной засыпки 5. По высоте барьера 1 полотна геотекстиля 7 укладывают не реже, чем через два ряда бетонных элементов 4. При достижении проектной высоты барьера 1 сверху грунтовой засыпки 5 устраивают защитный слой 10 из монолитного бетона. Преимуществами предлагаемой конструкции шумозащитного барьера по сравнению с прототипом являются следующие. Предлагаемая конструкция барьера позволяет полностью отказаться от применения металла в виде оцинкованных стальных стяжек. Специальное армирование песчаной засыпки полотнами геотекстиля до минимума уменьшает нагрузку распора, передаваемую на сборную облицовку из бетонных элементов. Этому способствует также и принятая форма бетонных элементов, которые при монтаже облицовки барьера устанавливаются вертикально и фиксируются в горизонтальном направлении с помощью выступов. При вертикальной установке бетонных элементов снижается трудоемкость работ и упрощается не только сборка самой облицовки, но и процесс укладки и уплотнения песчаной засыпки. Отсутствие поперечных стяжек позволяет, в отличие от прототипа, применять для укладки и уплотнения песчаной засыпки механизированные средства. Полотна геотекстиля по высоте шумозащитного барьера могут укладываться через каждый ряд бетонных элементов. С целью экономии средств без снижения надежности самого сооружения армирование песчаной засыпки полотнами геотекстиля можно выполнять не реже, чем через два ряда бетонных элементов. При большем расстоянии между полотнами геотекстиля нарушается целостность армирования песчаной засыпки и увеличивается давление от нее на облицовку из бетонных элементов. Строительство барьера не требует специальных механизмов и квалифицированной рабочей силы. Не вызывает проблем и эксплуатация барьера. Простота сооружения дает возможность в случае необходимости производить полный демонтаж элементов барьера. Предлагаемая конструкция шумозащитного барьера позволяет, по сравнению с грунтовым валом, не менее чем в 4 раза уменьшить площадь занимаемых под сооружением земель и не менее чем в 4,5 раза уменьшить объем завозимого грунта. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
