Противошумовой барьер

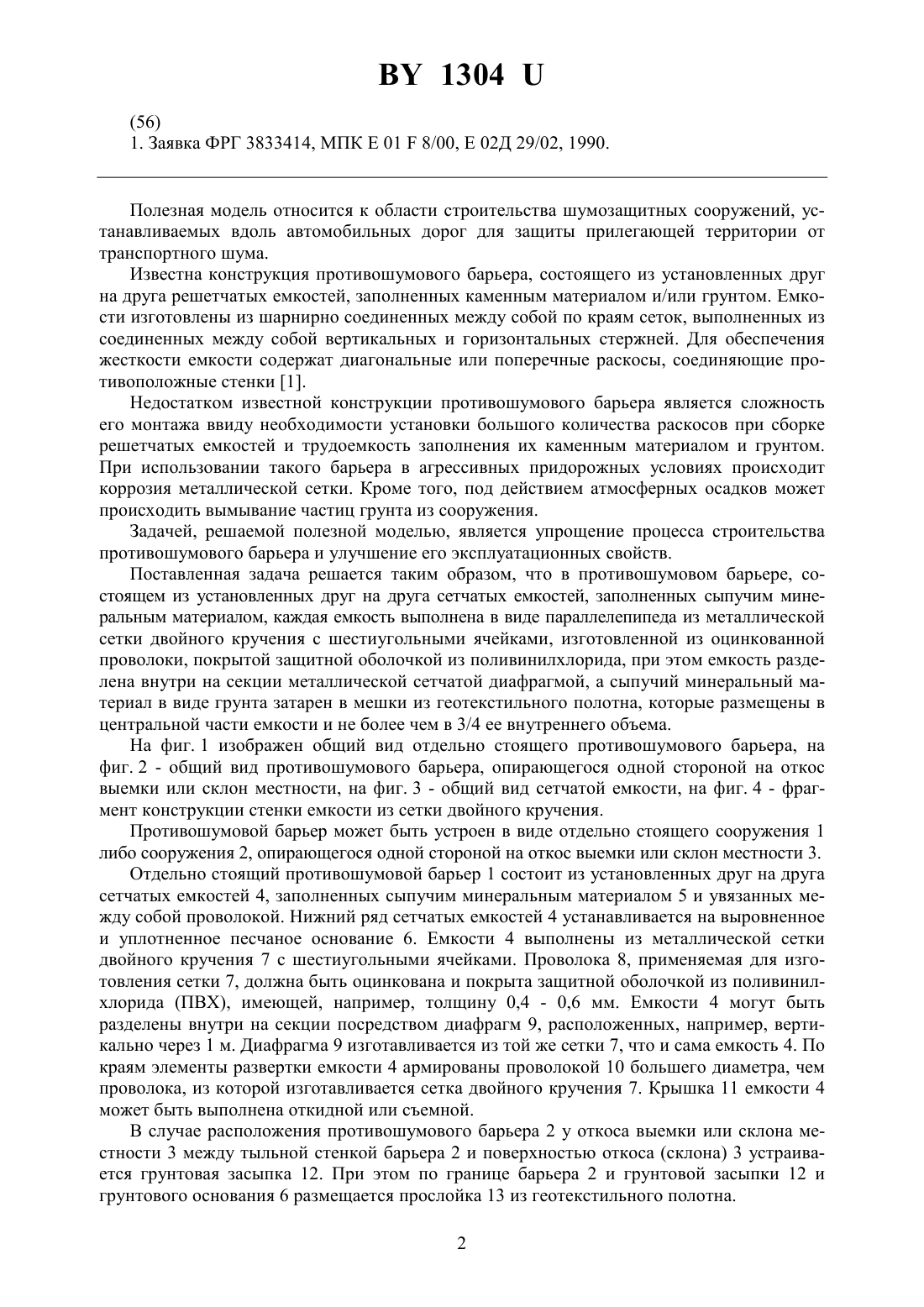

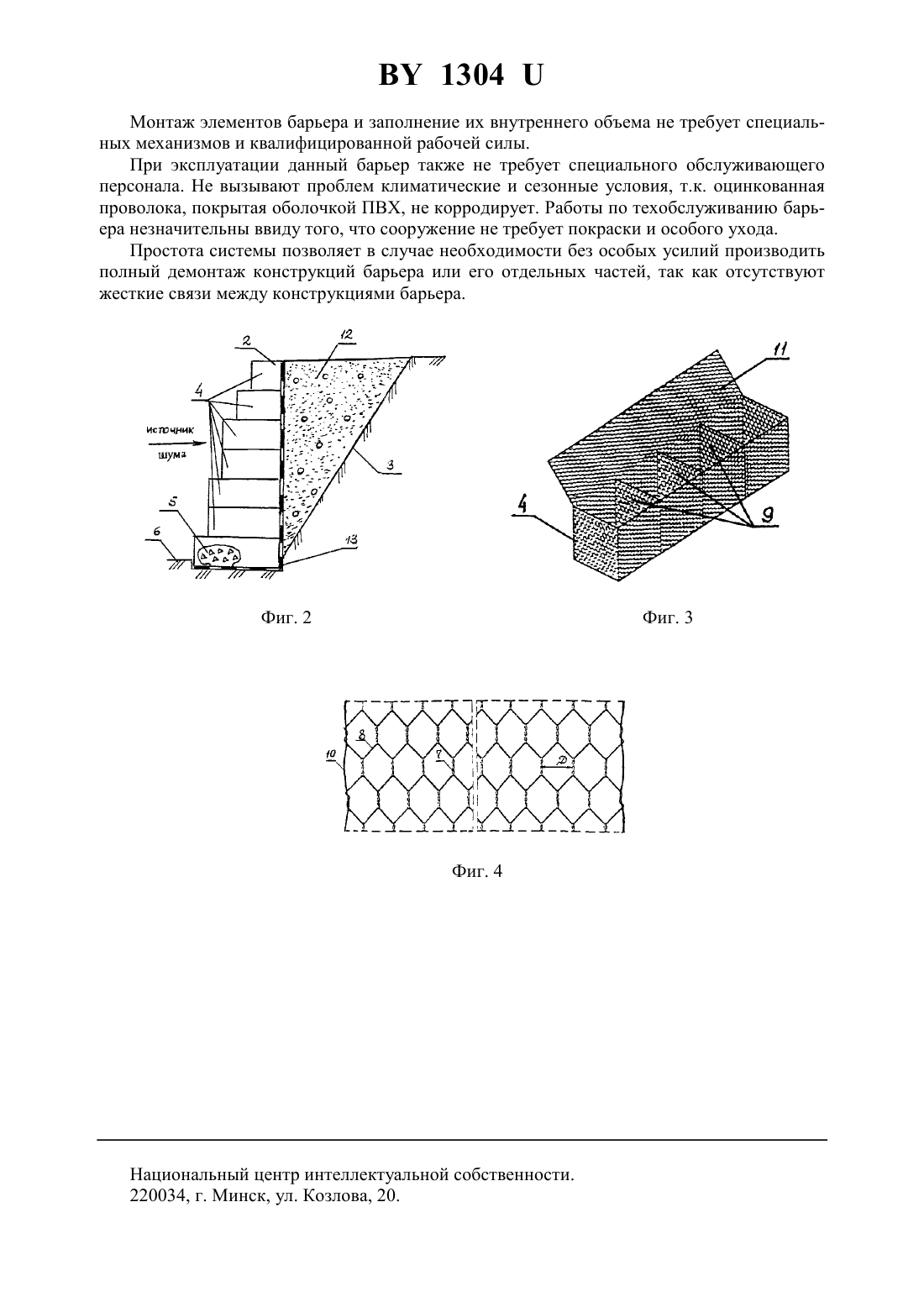

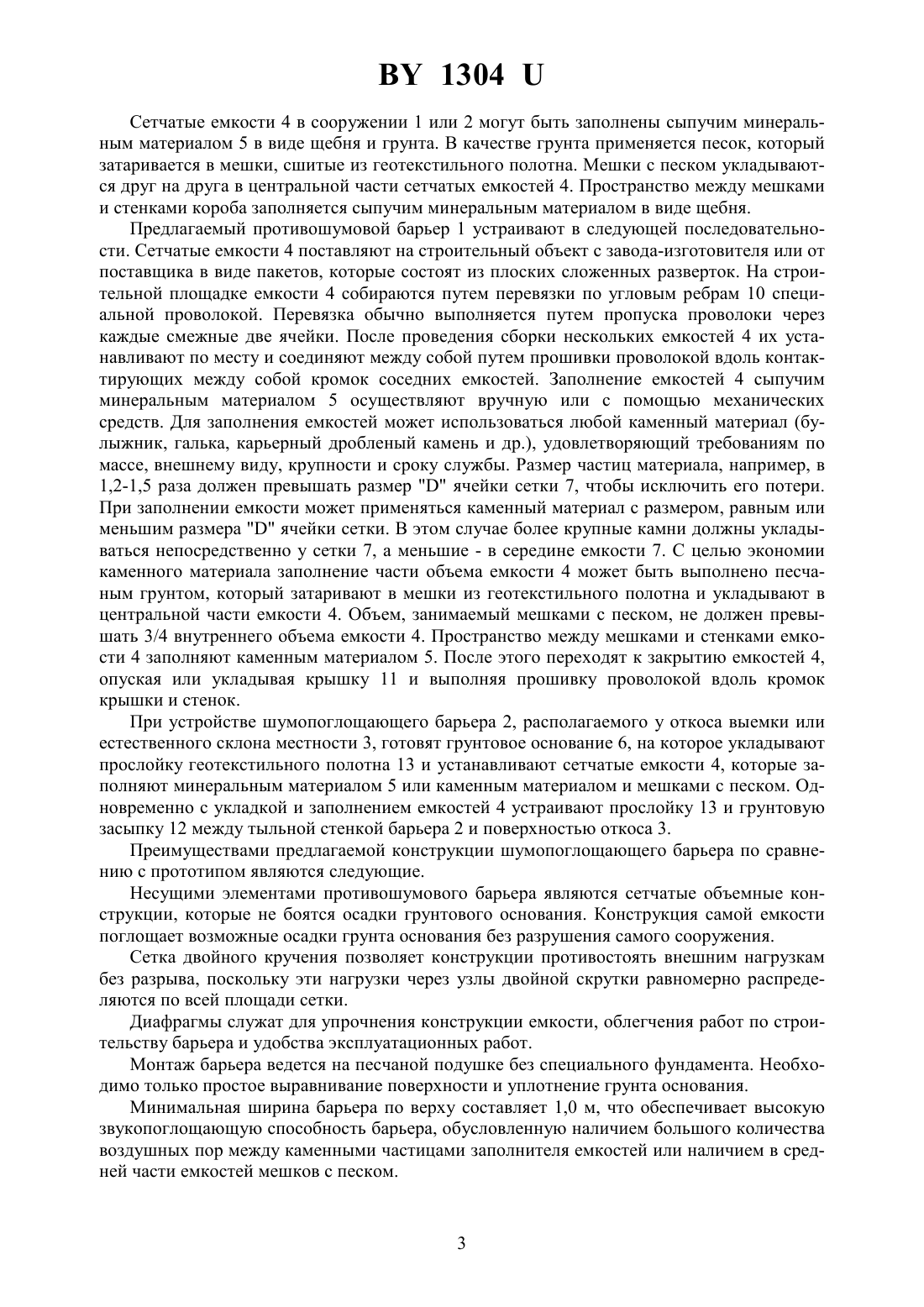

(51)01 8/00,02 29/02 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Автор Штабинский Владислав Владиславович(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) 1. Противошумовой барьер, включающий установленные друг на друга сетчатые емкости, заполненные сыпучим минеральным материалом, отличающийся тем, что каждая емкость выполнена в виде параллелепипеда из металлической сетки двойного кручения с шестиугольными ячейками, изготовленной из оцинкованной проволоки, покрытой защитой оболочкой из поливинилхлорида. 2. Противошумовой барьер по п. 1, отличающийся тем, что емкость разделена внутри на секции металлическими сетчатыми диафрагмами. 3. Противошумовой барьер по п. 1, отличающийся тем, что сыпучий минеральный материал в виде грунта затарен в мешки из геотекстильного полотна, которые размещены в центральной части емкости и не более чем в 3/4 ее внутреннего объема.(56) 1. Заявка ФРГ 3833414, МПК Е 018/00, Е 02 Д 29/02, 1990. Полезная модель относится к области строительства шумозащитных сооружений, устанавливаемых вдоль автомобильных дорог для защиты прилегающей территории от транспортного шума. Известна конструкция противошумового барьера, состоящего из установленных друг на друга решетчатых емкостей, заполненных каменным материалом и/или грунтом. Емкости изготовлены из шарнирно соединенных между собой по краям сеток, выполненных из соединенных между собой вертикальных и горизонтальных стержней. Для обеспечения жесткости емкости содержат диагональные или поперечные раскосы, соединяющие противоположные стенки 1. Недостатком известной конструкции противошумового барьера является сложность его монтажа ввиду необходимости установки большого количества раскосов при сборке решетчатых емкостей и трудоемкость заполнения их каменным материалом и грунтом. При использовании такого барьера в агрессивных придорожных условиях происходит коррозия металлической сетки. Кроме того, под действием атмосферных осадков может происходить вымывание частиц грунта из сооружения. Задачей, решаемой полезной моделью, является упрощение процесса строительства противошумового барьера и улучшение его эксплуатационных свойств. Поставленная задача решается таким образом, что в противошумовом барьере, состоящем из установленных друг на друга сетчатых емкостей, заполненных сыпучим минеральным материалом, каждая емкость выполнена в виде параллелепипеда из металлической сетки двойного кручения с шестиугольными ячейками, изготовленной из оцинкованной проволоки, покрытой защитной оболочкой из поливинилхлорида, при этом емкость разделена внутри на секции металлической сетчатой диафрагмой, а сыпучий минеральный материал в виде грунта затарен в мешки из геотекстильного полотна, которые размещены в центральной части емкости и не более чем в 3/4 ее внутреннего объема. На фиг. 1 изображен общий вид отдельно стоящего противошумового барьера, на фиг. 2 - общий вид противошумового барьера, опирающегося одной стороной на откос выемки или склон местности, на фиг. 3 - общий вид сетчатой емкости, на фиг. 4 - фрагмент конструкции стенки емкости из сетки двойного кручения. Противошумовой барьер может быть устроен в виде отдельно стоящего сооружения 1 либо сооружения 2, опирающегося одной стороной на откос выемки или склон местности 3. Отдельно стоящий противошумовой барьер 1 состоит из установленных друг на друга сетчатых емкостей 4, заполненных сыпучим минеральным материалом 5 и увязанных между собой проволокой. Нижний ряд сетчатых емкостей 4 устанавливается на выровненное и уплотненное песчаное основание 6. Емкости 4 выполнены из металлической сетки двойного кручения 7 с шестиугольными ячейками. Проволока 8, применяемая для изготовления сетки 7, должна быть оцинкована и покрыта защитной оболочкой из поливинилхлорида (ПВХ), имеющей, например, толщину 0,4 - 0,6 мм. Емкости 4 могут быть разделены внутри на секции посредством диафрагм 9, расположенных, например, вертикально через 1 м. Диафрагма 9 изготавливается из той же сетки 7, что и сама емкость 4. По краям элементы развертки емкости 4 армированы проволокой 10 большего диаметра, чем проволока, из которой изготавливается сетка двойного кручения 7. Крышка 11 емкости 4 может быть выполнена откидной или съемной. В случае расположения противошумового барьера 2 у откоса выемки или склона местности 3 между тыльной стенкой барьера 2 и поверхностью откоса (склона) 3 устраивается грунтовая засыпка 12. При этом по границе барьера 2 и грунтовой засыпки 12 и грунтового основания 6 размещается прослойка 13 из геотекстильного полотна. 2 1304 Сетчатые емкости 4 в сооружении 1 или 2 могут быть заполнены сыпучим минеральным материалом 5 в виде щебня и грунта. В качестве грунта применяется песок, который затаривается в мешки, сшитые из геотекстильного полотна. Мешки с песком укладываются друг на друга в центральной части сетчатых емкостей 4. Пространство между мешками и стенками короба заполняется сыпучим минеральным материалом в виде щебня. Предлагаемый противошумовой барьер 1 устраивают в следующей последовательности. Сетчатые емкости 4 поставляют на строительный объект с завода-изготовителя или от поставщика в виде пакетов, которые состоят из плоских сложенных разверток. На строительной площадке емкости 4 собираются путем перевязки по угловым ребрам 10 специальной проволокой. Перевязка обычно выполняется путем пропуска проволоки через каждые смежные две ячейки. После проведения сборки нескольких емкостей 4 их устанавливают по месту и соединяют между собой путем прошивки проволокой вдоль контактирующих между собой кромок соседних емкостей. Заполнение емкостей 4 сыпучим минеральным материалом 5 осуществляют вручную или с помощью механических средств. Для заполнения емкостей может использоваться любой каменный материал (булыжник, галька, карьерный дробленый камень и др.), удовлетворяющий требованиям по массе, внешнему виду, крупности и сроку службы. Размер частиц материала, например, в 1,2-1,5 раза должен превышать размерячейки сетки 7, чтобы исключить его потери. При заполнении емкости может применяться каменный материал с размером, равным или меньшим размераячейки сетки. В этом случае более крупные камни должны укладываться непосредственно у сетки 7, а меньшие - в середине емкости 7. С целью экономии каменного материала заполнение части объема емкости 4 может быть выполнено песчаным грунтом, который затаривают в мешки из геотекстильного полотна и укладывают в центральной части емкости 4. Объем, занимаемый мешками с песком, не должен превышать 3/4 внутреннего объема емкости 4. Пространство между мешками и стенками емкости 4 заполняют каменным материалом 5. После этого переходят к закрытию емкостей 4,опуская или укладывая крышку 11 и выполняя прошивку проволокой вдоль кромок крышки и стенок. При устройстве шумопоглощающего барьера 2, располагаемого у откоса выемки или естественного склона местности 3, готовят грунтовое основание 6, на которое укладывают прослойку геотекстильного полотна 13 и устанавливают сетчатые емкости 4, которые заполняют минеральным материалом 5 или каменным материалом и мешками с песком. Одновременно с укладкой и заполнением емкостей 4 устраивают прослойку 13 и грунтовую засыпку 12 между тыльной стенкой барьера 2 и поверхностью откоса 3. Преимуществами предлагаемой конструкции шумопоглощающего барьера по сравнению с прототипом являются следующие. Несущими элементами противошумового барьера являются сетчатые объемные конструкции, которые не боятся осадки грунтового основания. Конструкция самой емкости поглощает возможные осадки грунта основания без разрушения самого сооружения. Сетка двойного кручения позволяет конструкции противостоять внешним нагрузкам без разрыва, поскольку эти нагрузки через узлы двойной скрутки равномерно распределяются по всей площади сетки. Диафрагмы служат для упрочнения конструкции емкости, облегчения работ по строительству барьера и удобства эксплуатационных работ. Монтаж барьера ведется на песчаной подушке без специального фундамента. Необходимо только простое выравнивание поверхности и уплотнение грунта основания. Минимальная ширина барьера по верху составляет 1,0 м, что обеспечивает высокую звукопоглощающую способность барьера, обусловленную наличием большого количества воздушных пор между каменными частицами заполнителя емкостей или наличием в средней части емкостей мешков с песком. 1304 Монтаж элементов барьера и заполнение их внутреннего объема не требует специальных механизмов и квалифицированной рабочей силы. При эксплуатации данный барьер также не требует специального обслуживающего персонала. Не вызывают проблем климатические и сезонные условия, т.к. оцинкованная проволока, покрытая оболочкой ПВХ, не корродирует. Работы по техобслуживанию барьера незначительны ввиду того, что сооружение не требует покраски и особого ухода. Простота системы позволяет в случае необходимости без особых усилий производить полный демонтаж конструкций барьера или его отдельных частей, так как отсутствуют жесткие связи между конструкциями барьера. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
