Свеклоуборочный комбайн

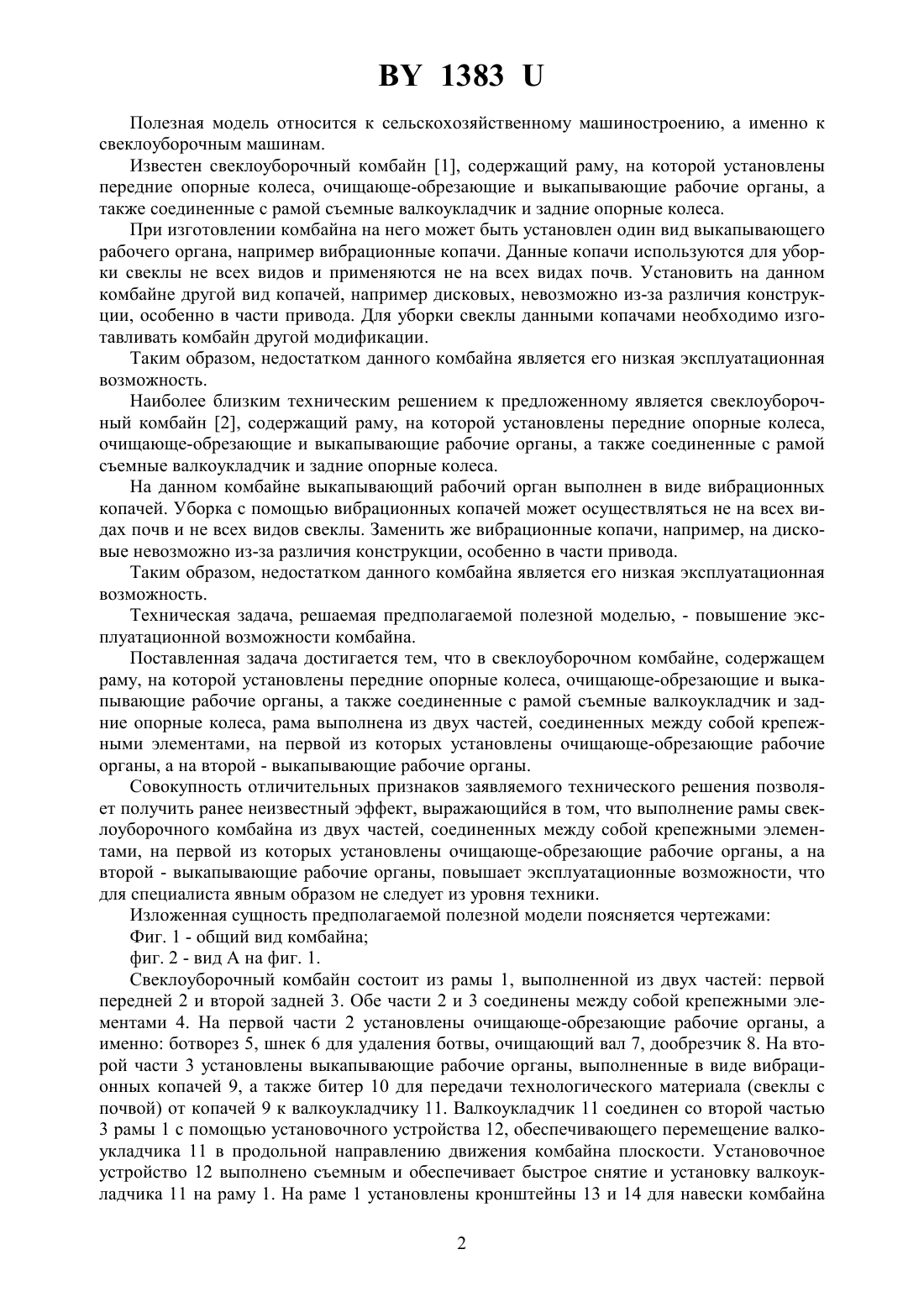

(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Голопятин Александр Владимирович Федорович Сергей Александрович Иоффе Марк Павлович Садов Петр Петрович Меженников Александр Павлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Свеклоуборочный комбайн, содержащий раму, на которой установлены передние опорные колеса, очищающе-обрезающие и выкапывающие рабочие органы, а также соединенные с рамой съемные валкоукладчик и задние опорные колеса, отличающийся тем, что рама выполнена из двух частей, соединенных между собой крепежными элементами, на первой из которых установлены очищающе-обрезающие рабочие органы, а на второй - выкапывающие рабочие органы. 2. Комбайн свеклоуборочный навесной КСН-6 Полесье и его модификации. Руководство по эксплуатации. ПО Гомсельмаш. 2001. - С. 2, 5 (прототип). 1383 Полезная модель относится к сельскохозяйственному машиностроению, а именно к свеклоуборочным машинам. Известен свеклоуборочный комбайн 1, содержащий раму, на которой установлены передние опорные колеса, очищающе-обрезающие и выкапывающие рабочие органы, а также соединенные с рамой съемные валкоукладчик и задние опорные колеса. При изготовлении комбайна на него может быть установлен один вид выкапывающего рабочего органа, например вибрационные копачи. Данные копачи используются для уборки свеклы не всех видов и применяются не на всех видах почв. Установить на данном комбайне другой вид копачей, например дисковых, невозможно из-за различия конструкции, особенно в части привода. Для уборки свеклы данными копачами необходимо изготавливать комбайн другой модификации. Таким образом, недостатком данного комбайна является его низкая эксплуатационная возможность. Наиболее близким техническим решением к предложенному является свеклоуборочный комбайн 2, содержащий раму, на которой установлены передние опорные колеса,очищающе-обрезающие и выкапывающие рабочие органы, а также соединенные с рамой съемные валкоукладчик и задние опорные колеса. На данном комбайне выкапывающий рабочий орган выполнен в виде вибрационных копачей. Уборка с помощью вибрационных копачей может осуществляться не на всех видах почв и не всех видов свеклы. Заменить же вибрационные копачи, например, на дисковые невозможно из-за различия конструкции, особенно в части привода. Таким образом, недостатком данного комбайна является его низкая эксплуатационная возможность. Техническая задача, решаемая предполагаемой полезной моделью, - повышение эксплуатационной возможности комбайна. Поставленная задача достигается тем, что в свеклоуборочном комбайне, содержащем раму, на которой установлены передние опорные колеса, очищающе-обрезающие и выкапывающие рабочие органы, а также соединенные с рамой съемные валкоукладчик и задние опорные колеса, рама выполнена из двух частей, соединенных между собой крепежными элементами, на первой из которых установлены очищающе-обрезающие рабочие органы, а на второй - выкапывающие рабочие органы. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что выполнение рамы свеклоуборочного комбайна из двух частей, соединенных между собой крепежными элементами, на первой из которых установлены очищающе-обрезающие рабочие органы, а на второй - выкапывающие рабочие органы, повышает эксплуатационные возможности, что для специалиста явным образом не следует из уровня техники. Изложенная сущность предполагаемой полезной модели поясняется чертежами Фиг. 1 - общий вид комбайна фиг. 2 - вид А на фиг. 1. Свеклоуборочный комбайн состоит из рамы 1, выполненной из двух частей первой передней 2 и второй задней 3. Обе части 2 и 3 соединены между собой крепежными элементами 4. На первой части 2 установлены очищающе-обрезающие рабочие органы, а именно ботворез 5, шнек 6 для удаления ботвы, очищающий вал 7, дообрезчик 8. На второй части 3 установлены выкапывающие рабочие органы, выполненные в виде вибрационных копачей 9, а также битер 10 для передачи технологического материала (свеклы с почвой) от копачей 9 к валкоукладчику 11. Валкоукладчик 11 соединен со второй частью 3 рамы 1 с помощью установочного устройства 12, обеспечивающего перемещение валкоукладчика 11 в продольной направлению движения комбайна плоскости. Установочное устройство 12 выполнено съемным и обеспечивает быстрое снятие и установку валкоукладчика 11 на раму 1. На раме 1 установлены кронштейны 13 и 14 для навески комбайна 2 1383 на энергетическое средство (на фиг. не показано). Комбайн также содержит передние 15 и задние 16 опорные колеса, связанные с рамой 1 регулировочными устройствами 17 и 18. Регулировочные устройства 18 выполнены съемными и обеспечивают быстрое снятие и установку задних опорных колес 16 на раму 1. Направление движения комбайна при выполнении технологического процесса обозначено стрелкой 19. При необходимости в качестве выкапывающих рабочих органов могут использоваться не только вибрационные копачи, но и другие, например дисковые, конструкция которых,особенно в части привода, отличается от вибрационных копачей. Для осуществления уборки разных видов свеклы и на разных почвах можно использовать не различные комбайны, а только различные сменные модули, включающие в себя вторую часть 3 рамы 1 с установленными на ней выкапывающими рабочими органами и битером 10. Свеклоуборочный комбайн работает следующим образом. Комбайн с помощью кронштейнов 13 и 14 навешивается на энергетическое средство(на фиг. не показано). Затем передние 15 и задние 16 опорные колеса с помощью регулировочных устройств 17 и 18 устанавливаются таким образом, чтобы расположение рамы 1 и, следовательно, рабочих органов 5, 7, 8, 9 было оптимальным. Затем, с помощью установочного устройства 12 устанавливают валкоукладчик 11 в оптимальное положение. Далее для выполнения технологического процесса происходит перемещение комбайна по стрелке 19. При этом ботворез 5 будет производить обрезку ботвы, шнек 6 производит выброс ботвы, очищающий вал 7 и дообрезчик 8 производят окончательную очистку свеклы. Далее копачи 9 производят извлечение свеклы из почвы, битер 10 подает свеклу на валкоукладчик 11, после чего свекла укладывается на поле. При необходимости производить уборку свеклы другого вида или на других почвах производят замену сменного модуля с копачами 9 другого типа, например дисковыми. Для этого снимают установочное устройство 12 с валкоукладчиком 11 и регулировочное устройство 18 с задними опорными колесами 16. Затем с помощью крепежных элементов 4 разъединяют части 2 и 3 рамы 1. После этого производят замену сменного модуля. Монтаж нового модуля производят в обратной последовательности. Заявляемое техническое решение осуществлено в свеклоуборочном комбайне КСН-65, опытный образец которого прошел полевые испытания, по результатам которых комбайн рекомендован к серийному производству в ПО Гомсельмаш. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
