Шумозащитный экран

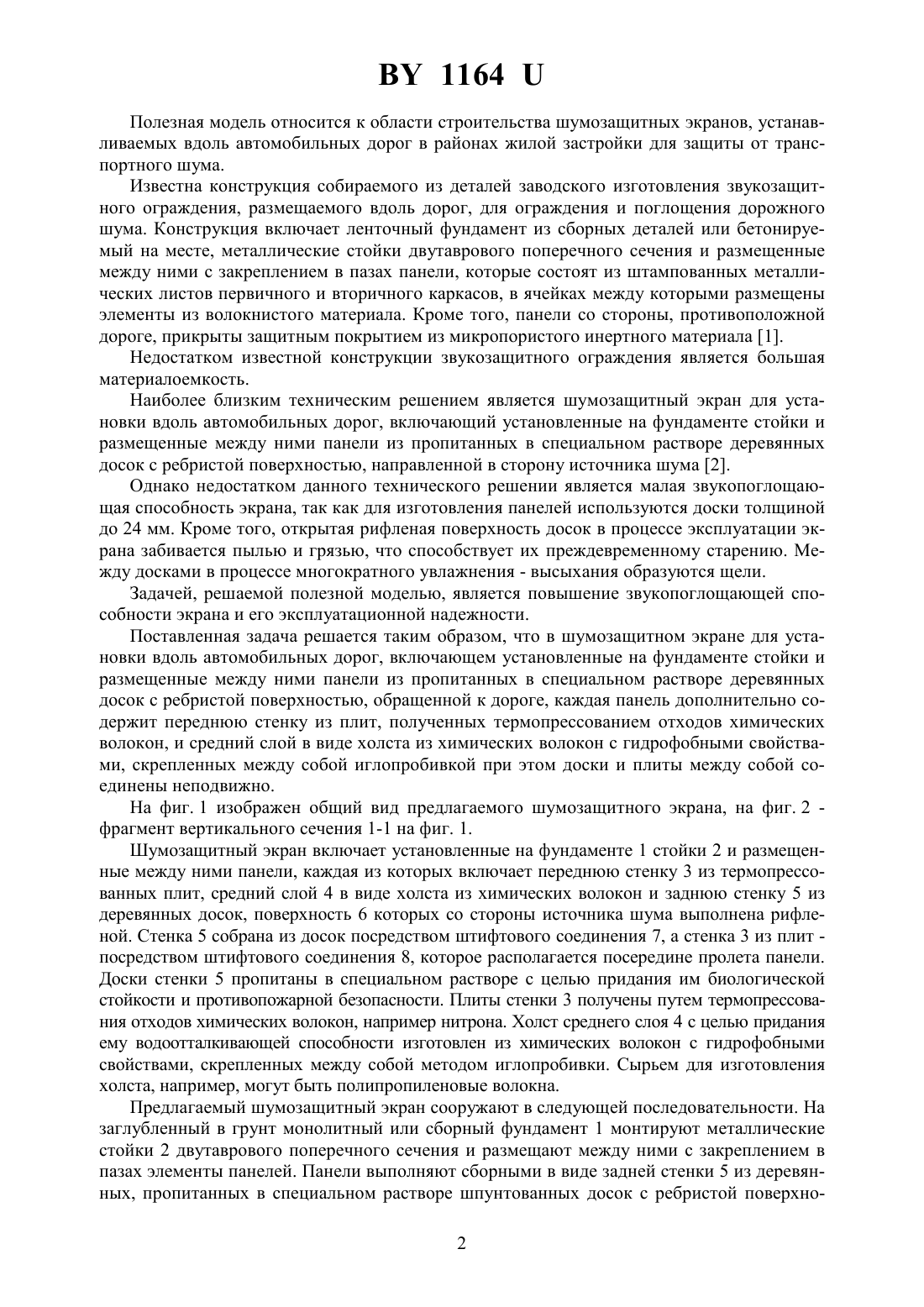

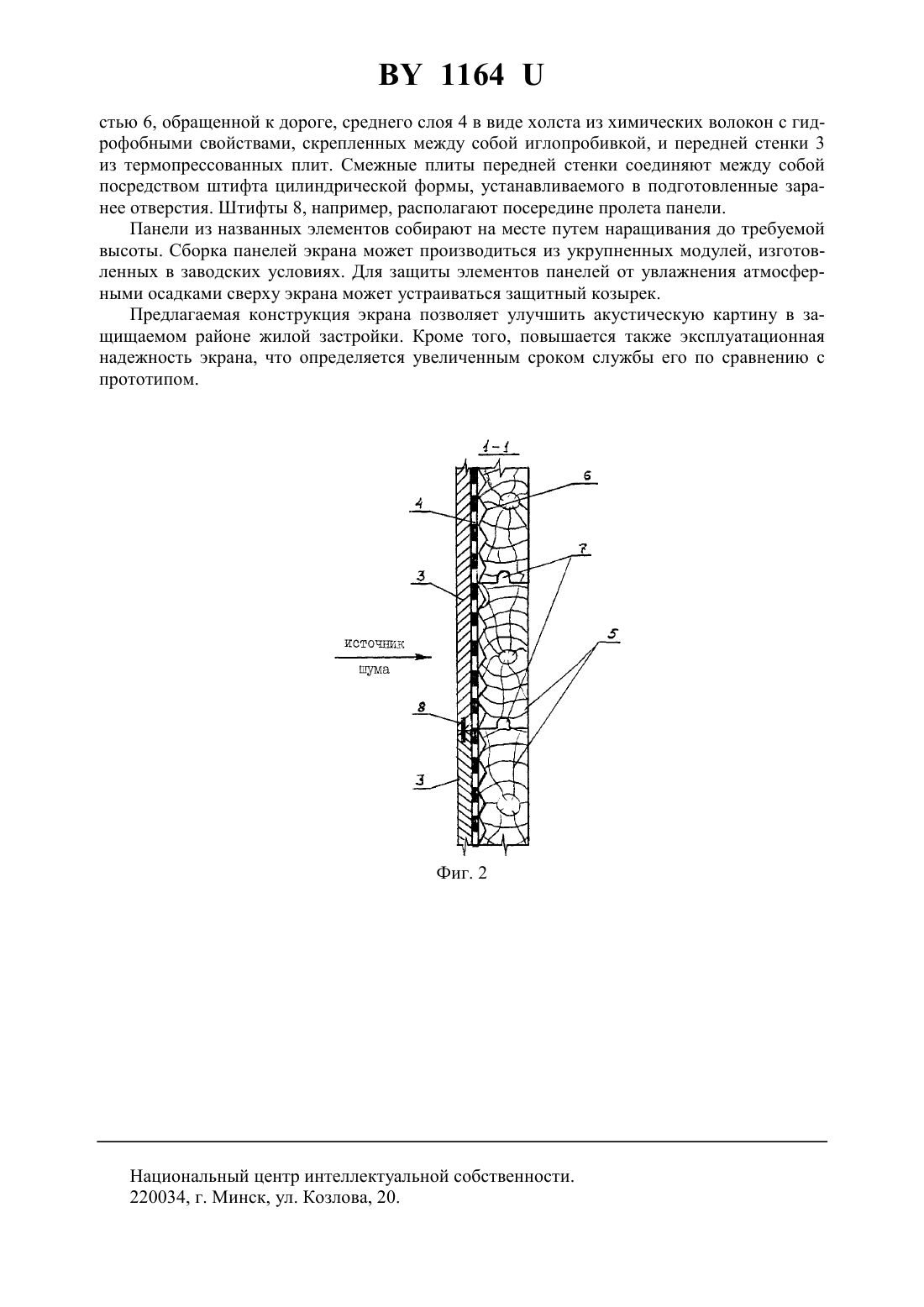

(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Авторы Штабинский Владислав Владиславович Бусел Алексей Владимирович Гамза Елена Владиславовна(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) Шумозащитный экран, например, для установки вдоль автомобильных дорог, включающий установленные на фундаменте стойки и размещенные между ними панели из пропитанных в специальном растворе деревянных досок с ребристой поверхностью, обращенной к дороге, отличающийся тем, что каждая панель дополнительно содержит переднюю стенку из плит, полученных термопрессованием отходов химических волокон, и средний слой в виде холста из химических волокон с гидрофобными свойствами, скрепленных между собой иглопробивкой, при этом доски и плиты между собой соединены неподвижно.(56) 1. Заявка Франции 2729682, МПК Е 01 8/00, 1996. 2. Возможности использования древесины для шумозащитных стенок в Швейцарии 1164 Полезная модель относится к области строительства шумозащитных экранов, устанавливаемых вдоль автомобильных дорог в районах жилой застройки для защиты от транспортного шума. Известна конструкция собираемого из деталей заводского изготовления звукозащитного ограждения, размещаемого вдоль дорог, для ограждения и поглощения дорожного шума. Конструкция включает ленточный фундамент из сборных деталей или бетонируемый на месте, металлические стойки двутаврового поперечного сечения и размещенные между ними с закреплением в пазах панели, которые состоят из штампованных металлических листов первичного и вторичного каркасов, в ячейках между которыми размещены элементы из волокнистого материала. Кроме того, панели со стороны, противоположной дороге, прикрыты защитным покрытием из микропористого инертного материала 1. Недостатком известной конструкции звукозащитного ограждения является большая материалоемкость. Наиболее близким техническим решением является шумозащитный экран для установки вдоль автомобильных дорог, включающий установленные на фундаменте стойки и размещенные между ними панели из пропитанных в специальном растворе деревянных досок с ребристой поверхностью, направленной в сторону источника шума 2. Однако недостатком данного технического решении является малая звукопоглощающая способность экрана, так как для изготовления панелей используются доски толщиной до 24 мм. Кроме того, открытая рифленая поверхность досок в процессе эксплуатации экрана забивается пылью и грязью, что способствует их преждевременному старению. Между досками в процессе многократного увлажнения - высыхания образуются щели. Задачей, решаемой полезной моделью, является повышение звукопоглощающей способности экрана и его эксплуатационной надежности. Поставленная задача решается таким образом, что в шумозащитном экране для установки вдоль автомобильных дорог, включающем установленные на фундаменте стойки и размещенные между ними панели из пропитанных в специальном растворе деревянных досок с ребристой поверхностью, обращенной к дороге, каждая панель дополнительно содержит переднюю стенку из плит, полученных термопрессованием отходов химических волокон, и средний слой в виде холста из химических волокон с гидрофобными свойствами, скрепленных между собой иглопробивкой при этом доски и плиты между собой соединены неподвижно. На фиг. 1 изображен общий вид предлагаемого шумозащитного экрана, на фиг. 2 фрагмент вертикального сечения 1-1 на фиг. 1. Шумозащитный экран включает установленные на фундаменте 1 стойки 2 и размещенные между ними панели, каждая из которых включает переднюю стенку 3 из термопрессованных плит, средний слой 4 в виде холста из химических волокон и заднюю стенку 5 из деревянных досок, поверхность 6 которых со стороны источника шума выполнена рифленой. Стенка 5 собрана из досок посредством штифтового соединения 7, а стенка 3 из плит посредством штифтового соединения 8, которое располагается посередине пролета панели. Доски стенки 5 пропитаны в специальном растворе с целью придания им биологической стойкости и противопожарной безопасности. Плиты стенки 3 получены путем термопрессования отходов химических волокон, например нитрона. Холст среднего слоя 4 с целью придания ему водоотталкивающей способности изготовлен из химических волокон с гидрофобными свойствами, скрепленных между собой методом иглопробивки. Сырьем для изготовления холста, например, могут быть полипропиленовые волокна. Предлагаемый шумозащитный экран сооружают в следующей последовательности. На заглубленный в грунт монолитный или сборный фундамент 1 монтируют металлические стойки 2 двутаврового поперечного сечения и размещают между ними с закреплением в пазах элементы панелей. Панели выполняют сборными в виде задней стенки 5 из деревянных, пропитанных в специальном растворе шпунтованных досок с ребристой поверхно 2 1164 стью 6, обращенной к дороге, среднего слоя 4 в виде холста из химических волокон с гидрофобными свойствами, скрепленных между собой иглопробивкой, и передней стенки 3 из термопрессованных плит. Смежные плиты передней стенки соединяют между собой посредством штифта цилиндрической формы, устанавливаемого в подготовленные заранее отверстия. Штифты 8, например, располагают посередине пролета панели. Панели из названных элементов собирают на месте путем наращивания до требуемой высоты. Сборка панелей экрана может производиться из укрупненных модулей, изготовленных в заводских условиях. Для защиты элементов панелей от увлажнения атмосферными осадками сверху экрана может устраиваться защитный козырек. Предлагаемая конструкция экрана позволяет улучшить акустическую картину в защищаемом районе жилой застройки. Кроме того, повышается также эксплуатационная надежность экрана, что определяется увеличенным сроком службы его по сравнению с прототипом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
