Электрододержатель для ручной дуговой сварки

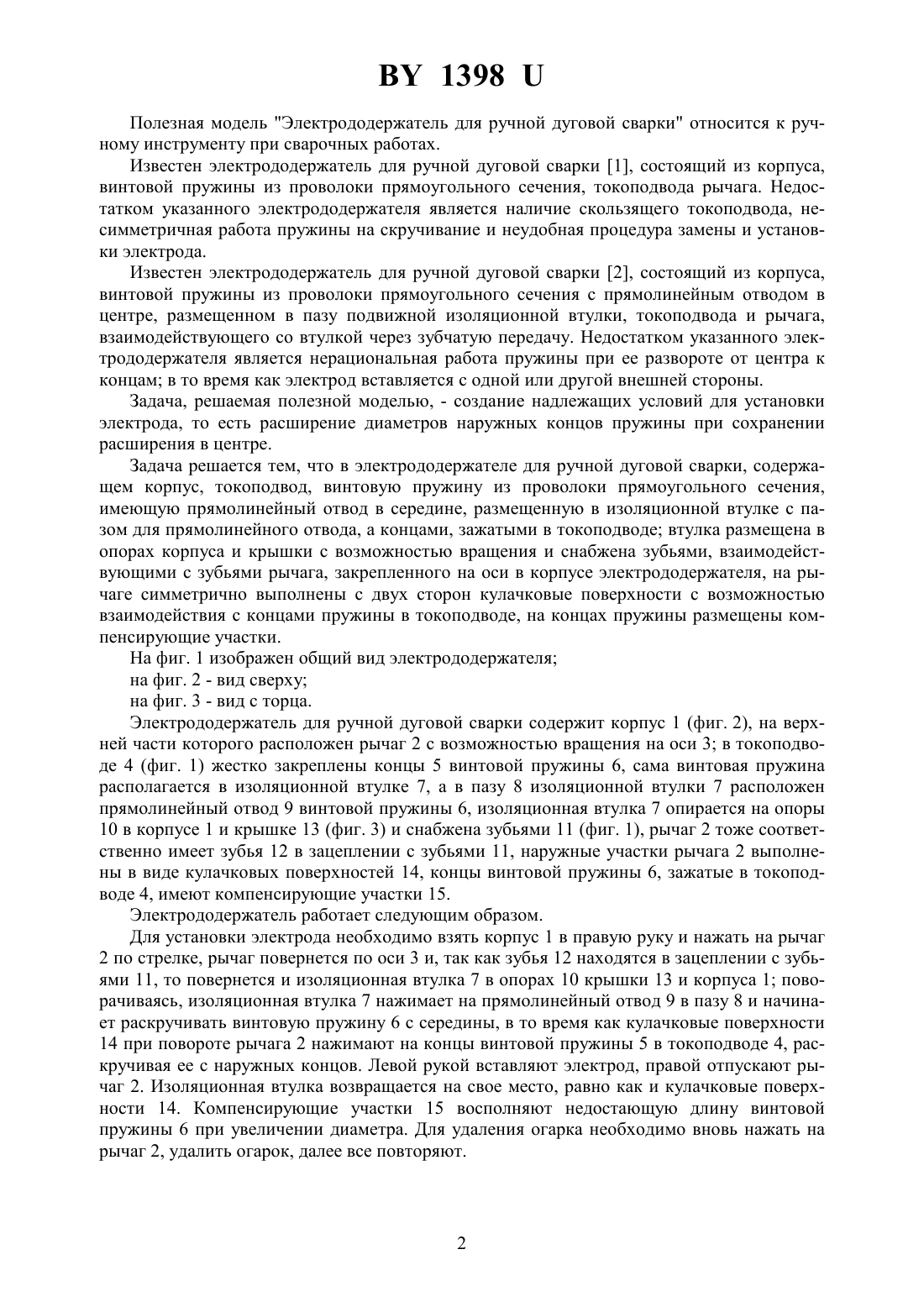

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕКТРОДОДЕРЖАТЕЛЬ ДЛЯ РУЧНОЙ ДУГОВОЙ СВАРКИ(72) Авторы Шелег Валерий Константинович Каспер Юрий Владимирович Романенков Владимир Андреевич(57) Электрододержатель для ручной дуговой сварки, содержащий корпус, токоподвод,винтовую пружину из проволоки прямоугольного сечения, имеющую прямолинейный отвод в середине, размещенную в изоляционной втулке с пазом для прямолинейного отвода,а концами, зажатыми в токоподводе втулка размещена в опорах корпуса и крышки с возможностью вращения и снабжена зубьями, взаимодействующими с зубьями рычага, закрепленного на оси в корпусе электрододержателя, отличающийся тем, что на рычаге симметрично выполнены с двух сторон кулачковые поверхности с возможностью взаимодействия с концами пружины в токоподводе, на концах пружины размещены компенсирующие участки.(56) 1. Патент РБ на изобретение 3373, МПК В 23 К 9/28, 2000. 2. Патент РБ на полезную модель 188, МПК В 23 К 9/28, 2000 (прототип). 1398 Полезная модель Электрододержатель для ручной дуговой сварки относится к ручному инструменту при сварочных работах. Известен электрододержатель для ручной дуговой сварки 1, состоящий из корпуса,винтовой пружины из проволоки прямоугольного сечения, токоподвода рычага. Недостатком указанного электрододержателя является наличие скользящего токоподвода, несимметричная работа пружины на скручивание и неудобная процедура замены и установки электрода. Известен электрододержатель для ручной дуговой сварки 2, состоящий из корпуса,винтовой пружины из проволоки прямоугольного сечения с прямолинейным отводом в центре, размещенном в пазу подвижной изоляционной втулки, токоподвода и рычага,взаимодействующего со втулкой через зубчатую передачу. Недостатком указанного электрододержателя является нерациональная работа пружины при ее развороте от центра к концам в то время как электрод вставляется с одной или другой внешней стороны. Задача, решаемая полезной моделью, - создание надлежащих условий для установки электрода, то есть расширение диаметров наружных концов пружины при сохранении расширения в центре. Задача решается тем, что в электрододержателе для ручной дуговой сварки, содержащем корпус, токоподвод, винтовую пружину из проволоки прямоугольного сечения,имеющую прямолинейный отвод в середине, размещенную в изоляционной втулке с пазом для прямолинейного отвода, а концами, зажатыми в токоподводе втулка размещена в опорах корпуса и крышки с возможностью вращения и снабжена зубьями, взаимодействующими с зубьями рычага, закрепленного на оси в корпусе электрододержателя, на рычаге симметрично выполнены с двух сторон кулачковые поверхности с возможностью взаимодействия с концами пружины в токоподводе, на концах пружины размещены компенсирующие участки. На фиг. 1 изображен общий вид электрододержателя на фиг. 2 - вид сверху на фиг. 3 - вид с торца. Электрододержатель для ручной дуговой сварки содержит корпус 1 (фиг. 2), на верхней части которого расположен рычаг 2 с возможностью вращения на оси 3 в токоподводе 4 (фиг. 1) жестко закреплены концы 5 винтовой пружины 6, сама винтовая пружина располагается в изоляционной втулке 7, а в пазу 8 изоляционной втулки 7 расположен прямолинейный отвод 9 винтовой пружины 6, изоляционная втулка 7 опирается на опоры 10 в корпусе 1 и крышке 13 (фиг. 3) и снабжена зубьями 11 (фиг. 1), рычаг 2 тоже соответственно имеет зубья 12 в зацеплении с зубьями 11, наружные участки рычага 2 выполнены в виде кулачковых поверхностей 14, концы винтовой пружины 6, зажатые в токоподводе 4, имеют компенсирующие участки 15. Электрододержатель работает следующим образом. Для установки электрода необходимо взять корпус 1 в правую руку и нажать на рычаг 2 по стрелке, рычаг повернется по оси 3 и, так как зубья 12 находятся в зацеплении с зубьями 11, то повернется и изоляционная втулка 7 в опорах 10 крышки 13 и корпуса 1 поворачиваясь, изоляционная втулка 7 нажимает на прямолинейный отвод 9 в пазу 8 и начинает раскручивать винтовую пружину 6 с середины, в то время как кулачковые поверхности 14 при повороте рычага 2 нажимают на концы винтовой пружины 5 в токоподводе 4, раскручивая ее с наружных концов. Левой рукой вставляют электрод, правой отпускают рычаг 2. Изоляционная втулка возвращается на свое место, равно как и кулачковые поверхности 14. Компенсирующие участки 15 восполняют недостающую длину винтовой пружины 6 при увеличении диаметра. Для удаления огарка необходимо вновь нажать на рычаг 2, удалить огарок, далее все повторяют. 1398 Полезная модель позволяет обеспечить наилучшую передачу тока (навивка пружины может быть без зазора), в наибольшей мере отвечает требованиям эргономики, оставляет неизменной процедуру установки электрода, к которой привыкли миллионы сварщиков. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
