Винтовая пальцевая передача

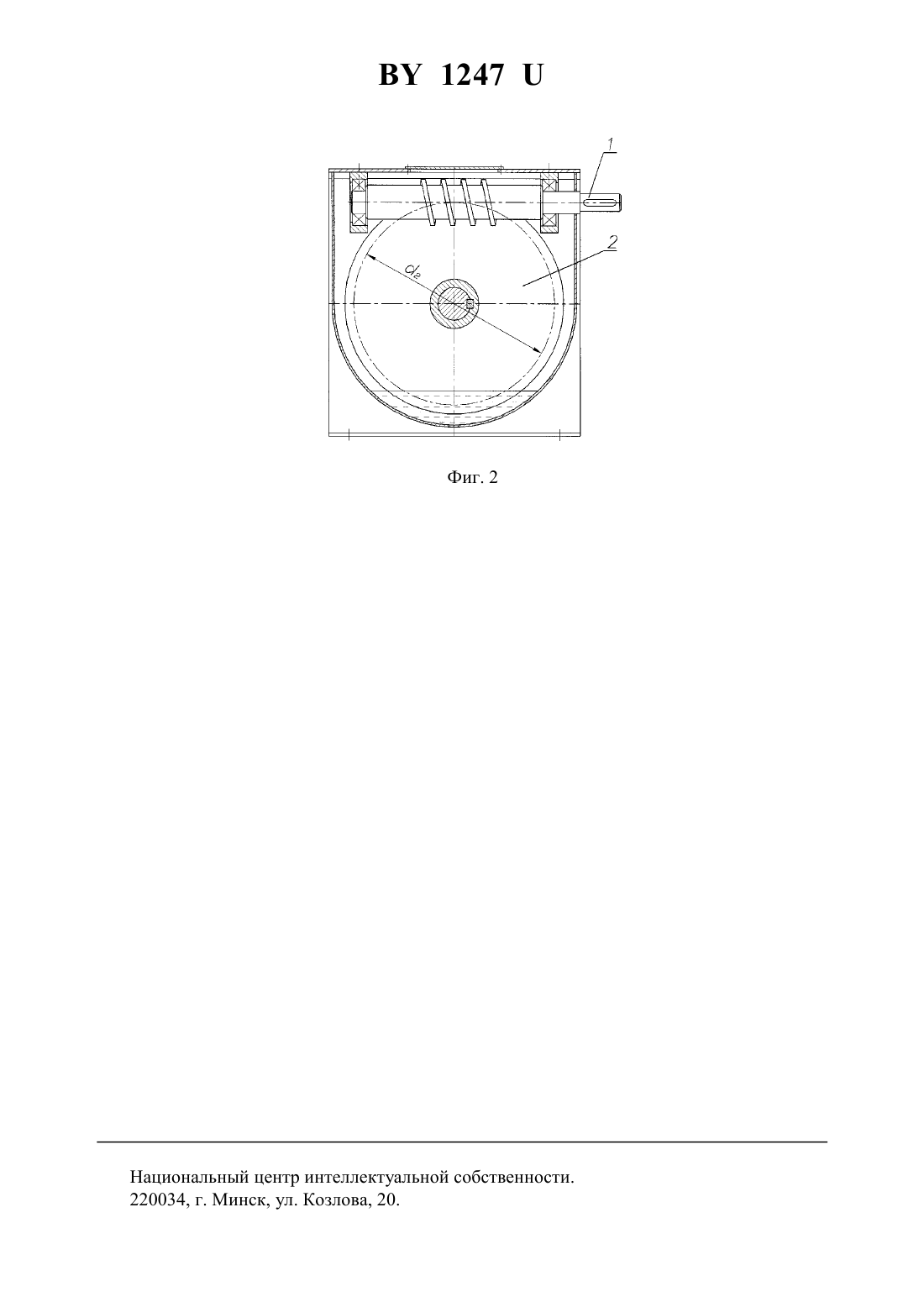

(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Пашкевич Михаил Федорович Рогачевский Николай Иванович Рогачевский Сергей Николаевич(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Винтовая пальцевая передача, содержащая ведущее и ведомое звенья, отличающаяся тем, что ведущее звено выполнено в виде винта с прямоугольным профилем резьбы, а ведомое звено - в виде диска с закрепленными в его осевом направлении пальцами, на которых размещены подшипники качения, при этом пальцы расположены на окружности,диаметр которой определяется по соотношению 2 Р 2/,где Р - шаг расположения пальцев, равный осевому шагу винта 2 - число пальцев. 1247 Полезная модель относится к машиностроению и может быть использована в приводах различных машин, механизмов и технологического оборудования для обеспечения требуемых частоты вращения и крутящего момента ведущего вала. Известна червячная передача, состоящая из цилиндрического червяка и червячного колеса 1. Такая передача имеет низкий КПД из-за неблагоприятного направления вектора скорости скольжения относительно линии контакта зубьев в зацеплении (угол между ними значительно отличается от 90). Известна также червячная передача, состоящая из глобоидного червяка и червячного колеса 2. Эта передача также имеет низкий КПД из-за отличия от 90 угла между вектором скорости скольжения и линией контакта зубьев в зацеплении. Задача полезной модели - повышение КПД передачи. Поставленная задача достигается тем, что в винтовой пальцевой передаче, содержащей ведущее и ведомое звенья, согласно полезной модели, ведущее звено выполнено в виде винта с прямоугольным профилем резьбы, а ведомое звено - в виде диска с закрепленными в его осевом направлении пальцами, на которых размещены подшипники качения, при этом пальцы расположены на окружности, диаметр которой определяется по соотношению 2 Р 2/,где Р - шаг расположения пальцев, равный осевому шагу винта 2 - число пальцев. Благодаря тому, что ведущим звеном служит винт с прямоугольным профилем резьбы, а также благодаря тому, что диск ведомого звена содержит пальцы с установленными на них подшипниками качения, при работе передачи каждый подшипник качения перекатывается по виткам винта, вращаясь на пальце, в результате чего имеет место трение качения, что приводит к снижению потерь на трение и повышению КПД передачи. Сущность полезной модели поясняется чертежами. На фиг. 1 показана схема передачи, вид вдоль оси винта. На фиг. 2 - схема той же передачи, вид вдоль оси колеса (диска). Передача содержит ведущее звено 1 в виде винта с прямоугольной резьбой, диск 2(ведомое звено) с закрепленными в нем пальцами 3. Пальцы 3 расположены с шагом Р на окружности диаметром 2. На пальцы 3 установлены подшипники качения 4. Работает передача следующим образом. При вращении звена 1 (см. фиг. 2) его винтовая поверхность воздействует поочередно на подшипники качения 4 (см. фиг. 1), которые перекатываются без скольжения по винтовой поверхности звена 1 и вращаются на пальцах 3, закрепленных в диске 2. В результате этого диск 2 непрерывно поворачивается вокруг собственной оси. При одном обороте винта 1 диск 2 повернется на угол, определяемый числом заходов 1 винта 1. Для полного оборота диска 2 необходимо, чтобы винт совершил 2/1 оборотов. Следовательно, передаточное отношение передачи 2/1. Таким образом, в конструкции передачи устранена причина, вызывающая значительные потери на трение, следовательно, она обладает более высоким КПД, т.е. является более экономичной. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
