Пружинно-пальцевая винтовая передача

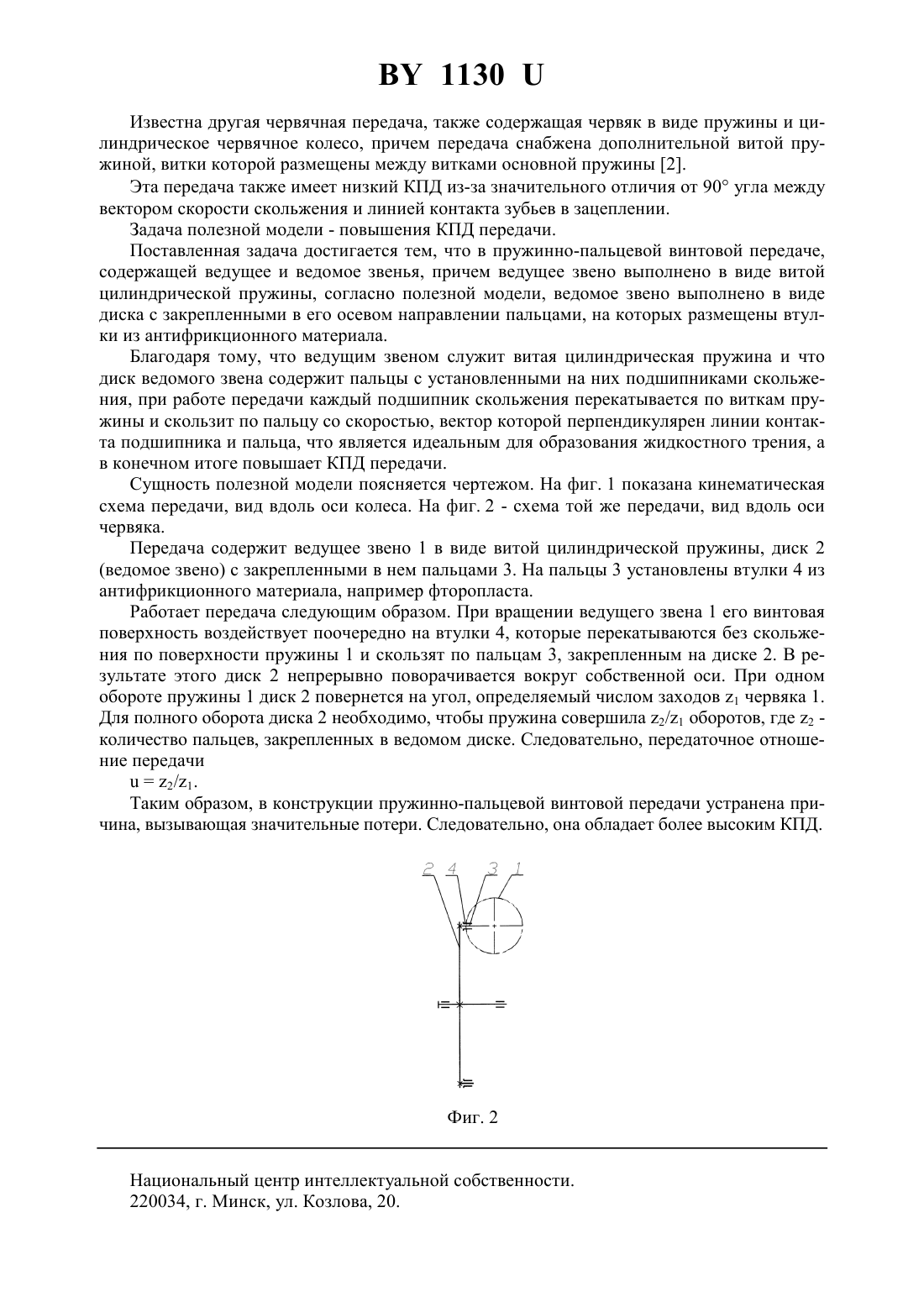

(71) Заявитель Могилевский государственный технический университет(72) Авторы Пашкевич Михаил Федорович Рогачевский Николай Иванович Рогачевский Сергей Николаевич(73) Патентообладатель Могилевский государственный технический университет(57) Пружинно-пальцевая винтовая передача, содержащая ведущее и ведомое звенья, причем, ведущее звено выполнено в виде витой цилиндрической пружины, отличающаяся тем, что ведомое звено выполнено в виде диска с закрепленными в его осевом направлении пальцами, на которых размещены втулки из антифрикционного материала. Фиг. 1 Полезная модель относится к машиностроению и может быть использована в приводах различных машин, механизмов и технологического оборудования для обеспечения требуемых частоты вращения и крутящего момента ведущего вала. Известна червячная передача, содержащая червяк, выполненный в виде пружины и цилиндрическое червячное колесо 1. Такая передача имеет низкий КПД из-за неблагоприятного направления вектора скорости скольжения относительно линии контакта зубьев в зацеплении (угол между ними значительно отличается от 90). 1130 Известна другая червячная передача, также содержащая червяк в виде пружины и цилиндрическое червячное колесо, причем передача снабжена дополнительной витой пружиной, витки которой размещены между витками основной пружины 2. Эта передача также имеет низкий КПД из-за значительного отличия от 90 угла между вектором скорости скольжения и линией контакта зубьев в зацеплении. Задача полезной модели - повышения КПД передачи. Поставленная задача достигается тем, что в пружинно-пальцевой винтовой передаче,содержащей ведущее и ведомое звенья, причем ведущее звено выполнено в виде витой цилиндрической пружины, согласно полезной модели, ведомое звено выполнено в виде диска с закрепленными в его осевом направлении пальцами, на которых размещены втулки из антифрикционного материала. Благодаря тому, что ведущим звеном служит витая цилиндрическая пружина и что диск ведомого звена содержит пальцы с установленными на них подшипниками скольжения, при работе передачи каждый подшипник скольжения перекатывается по виткам пружины и скользит по пальцу со скоростью, вектор которой перпендикулярен линии контакта подшипника и пальца, что является идеальным для образования жидкостного трения, а в конечном итоге повышает КПД передачи. Сущность полезной модели поясняется чертежом. На фиг. 1 показана кинематическая схема передачи, вид вдоль оси колеса. На фиг. 2 - схема той же передачи, вид вдоль оси червяка. Передача содержит ведущее звено 1 в виде витой цилиндрической пружины, диск 2(ведомое звено) с закрепленными в нем пальцами 3. На пальцы 3 установлены втулки 4 из антифрикционного материала, например фторопласта. Работает передача следующим образом. При вращении ведущего звена 1 его винтовая поверхность воздействует поочередно на втулки 4, которые перекатываются без скольжения по поверхности пружины 1 и скользят по пальцам 3, закрепленным на диске 2. В результате этого диск 2 непрерывно поворачивается вокруг собственной оси. При одном обороте пружины 1 диск 2 повернется на угол, определяемый числом заходов 1 червяка 1. Для полного оборота диска 2 необходимо, чтобы пружина совершила 2/1 оборотов, где 2 количество пальцев, закрепленных в ведомом диске. Следовательно, передаточное отношение передачи 2/1. Таким образом, в конструкции пружинно-пальцевой винтовой передачи устранена причина, вызывающая значительные потери. Следовательно, она обладает более высоким КПД. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
