Двухрядная пружинно-пальцевая винтовая передача

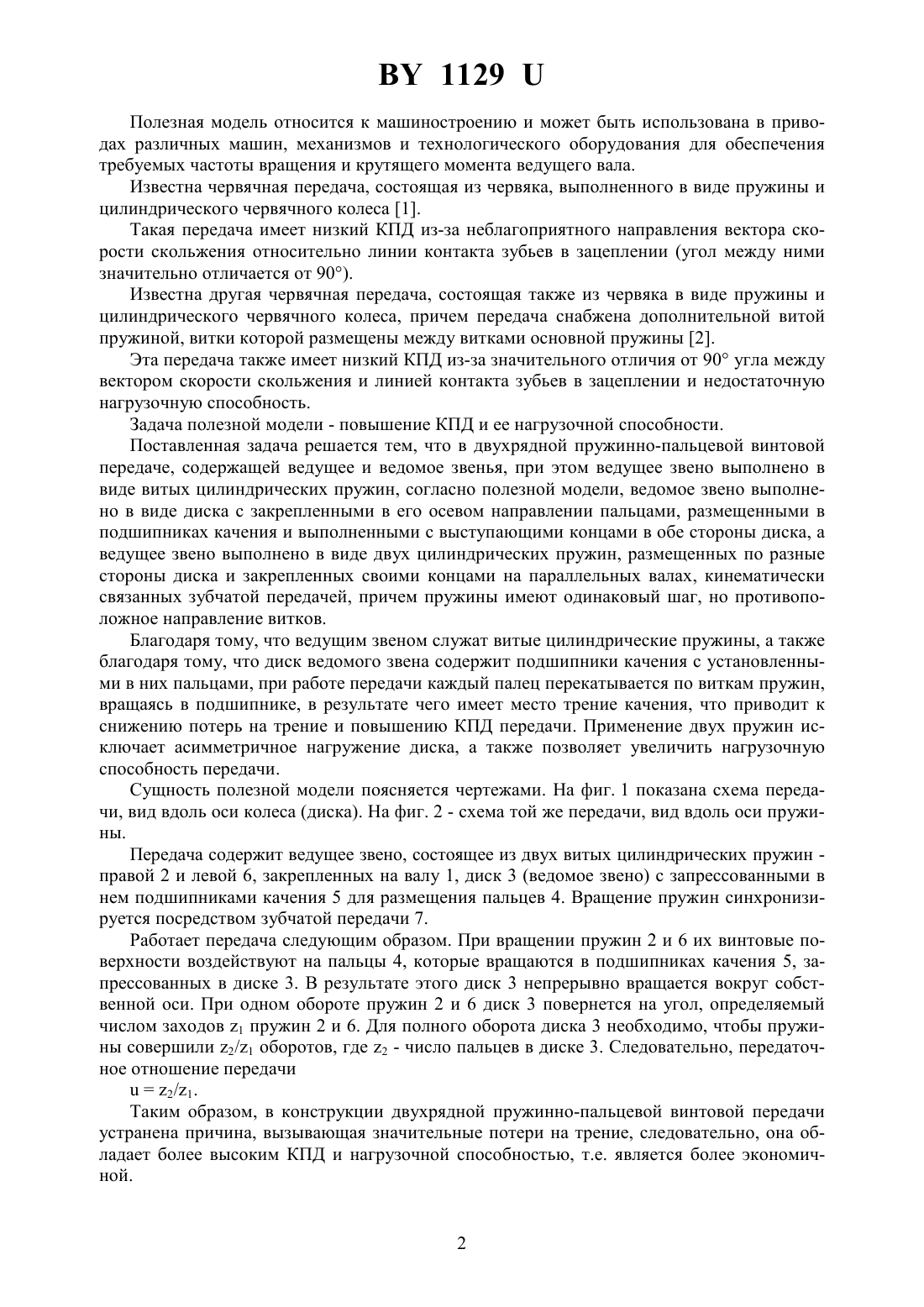

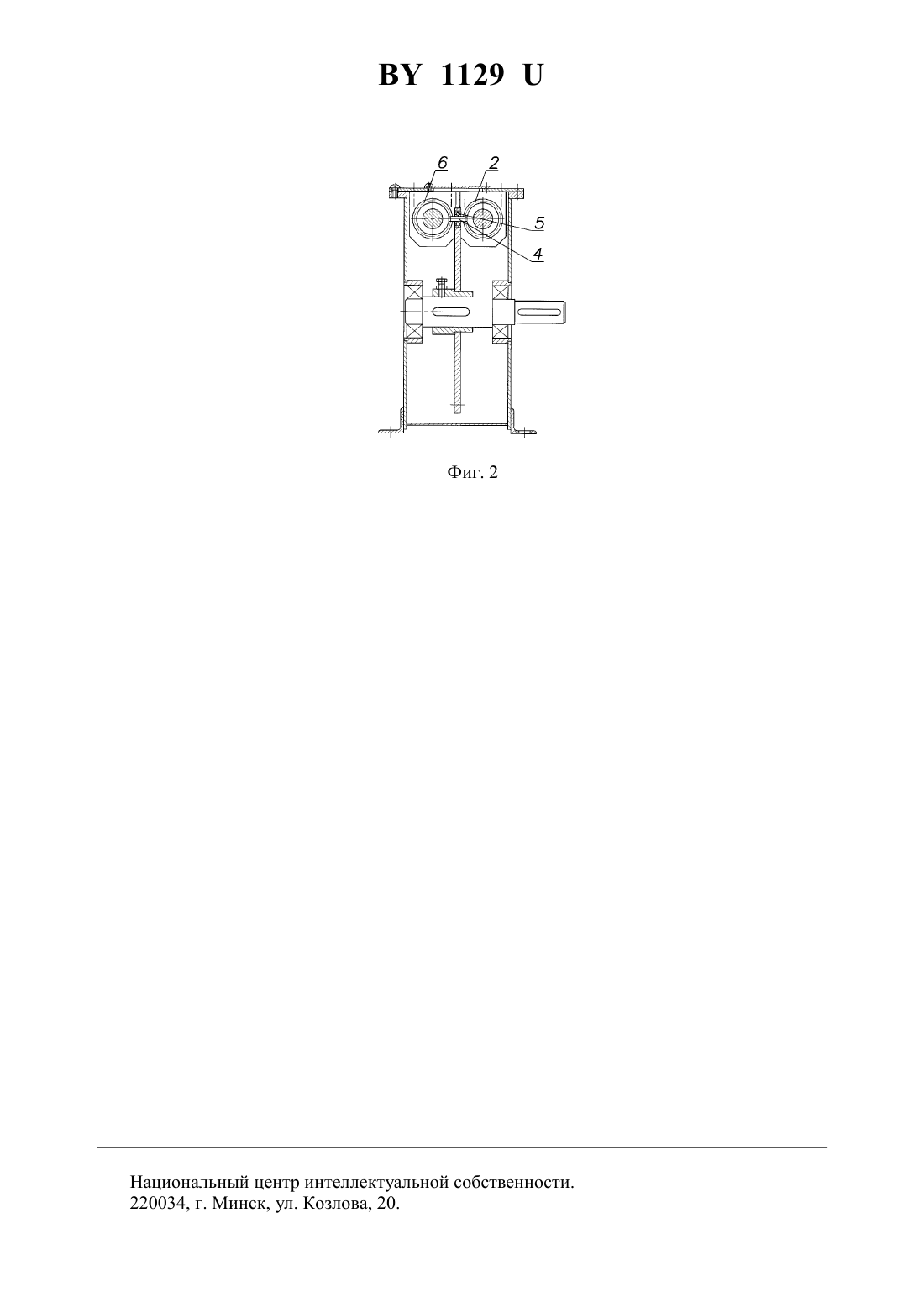

(71) Заявитель Могилевский государственный технический университет(72) Авторы Пашкевич Михаил Федорович Рогачевский Николай Иванович Рогачевский Сергей Николаевич(73) Патентообладатель Могилевский государственный технический университет(57) Двухрядная пружинно-пальцевая винтовая передача, содержащая ведущее и ведомое звенья, при этом ведущее звено выполнено в виде двух витых цилиндрических пружин,отличающаяся тем, что ведомое звено выполнено в виде диска с закрепленными в его осевом направлении пальцами, размещенными в подшипниках качения и выполненными с выступающими концами в обе стороны диска, а ведущее звено выполнено в виде двух цилиндрических пружин, размещенных по разные стороны диска и закрепленных своими концами на параллельных валах, кинематически связанных зубчатой передачей, причем пружины имеют одинаковый шаг, но противоположное направление витков. 1129 Полезная модель относится к машиностроению и может быть использована в приводах различных машин, механизмов и технологического оборудования для обеспечения требуемых частоты вращения и крутящего момента ведущего вала. Известна червячная передача, состоящая из червяка, выполненного в виде пружины и цилиндрического червячного колеса 1. Такая передача имеет низкий КПД из-за неблагоприятного направления вектора скорости скольжения относительно линии контакта зубьев в зацеплении (угол между ними значительно отличается от 90). Известна другая червячная передача, состоящая также из червяка в виде пружины и цилиндрического червячного колеса, причем передача снабжена дополнительной витой пружиной, витки которой размещены между витками основной пружины 2. Эта передача также имеет низкий КПД из-за значительного отличия от 90 угла между вектором скорости скольжения и линией контакта зубьев в зацеплении и недостаточную нагрузочную способность. Задача полезной модели - повышение КПД и ее нагрузочной способности. Поставленная задача решается тем, что в двухрядной пружинно-пальцевой винтовой передаче, содержащей ведущее и ведомое звенья, при этом ведущее звено выполнено в виде витых цилиндрических пружин, согласно полезной модели, ведомое звено выполнено в виде диска с закрепленными в его осевом направлении пальцами, размещенными в подшипниках качения и выполненными с выступающими концами в обе стороны диска, а ведущее звено выполнено в виде двух цилиндрических пружин, размещенных по разные стороны диска и закрепленных своими концами на параллельных валах, кинематически связанных зубчатой передачей, причем пружины имеют одинаковый шаг, но противоположное направление витков. Благодаря тому, что ведущим звеном служат витые цилиндрические пружины, а также благодаря тому, что диск ведомого звена содержит подшипники качения с установленными в них пальцами, при работе передачи каждый палец перекатывается по виткам пружин,вращаясь в подшипнике, в результате чего имеет место трение качения, что приводит к снижению потерь на трение и повышению КПД передачи. Применение двух пружин исключает асимметричное нагружение диска, а также позволяет увеличить нагрузочную способность передачи. Сущность полезной модели поясняется чертежами. На фиг. 1 показана схема передачи, вид вдоль оси колеса (диска). На фиг. 2 - схема той же передачи, вид вдоль оси пружины. Передача содержит ведущее звено, состоящее из двух витых цилиндрических пружин правой 2 и левой 6, закрепленных на валу 1, диск 3 (ведомое звено) с запрессованными в нем подшипниками качения 5 для размещения пальцев 4. Вращение пружин синхронизируется посредством зубчатой передачи 7. Работает передача следующим образом. При вращении пружин 2 и 6 их винтовые поверхности воздействуют на пальцы 4, которые вращаются в подшипниках качения 5, запрессованных в диске 3. В результате этого диск 3 непрерывно вращается вокруг собственной оси. При одном обороте пружин 2 и 6 диск 3 повернется на угол, определяемый числом заходов 1 пружин 2 и 6. Для полного оборота диска 3 необходимо, чтобы пружины совершили 2/1 оборотов, где 2 - число пальцев в диске 3. Следовательно, передаточное отношение передачи 2/1. Таким образом, в конструкции двухрядной пружинно-пальцевой винтовой передачи устранена причина, вызывающая значительные потери на трение, следовательно, она обладает более высоким КПД и нагрузочной способностью, т.е. является более экономичной. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
