Симметрично-нагруженная пружинно-пальцевая винтовая передача

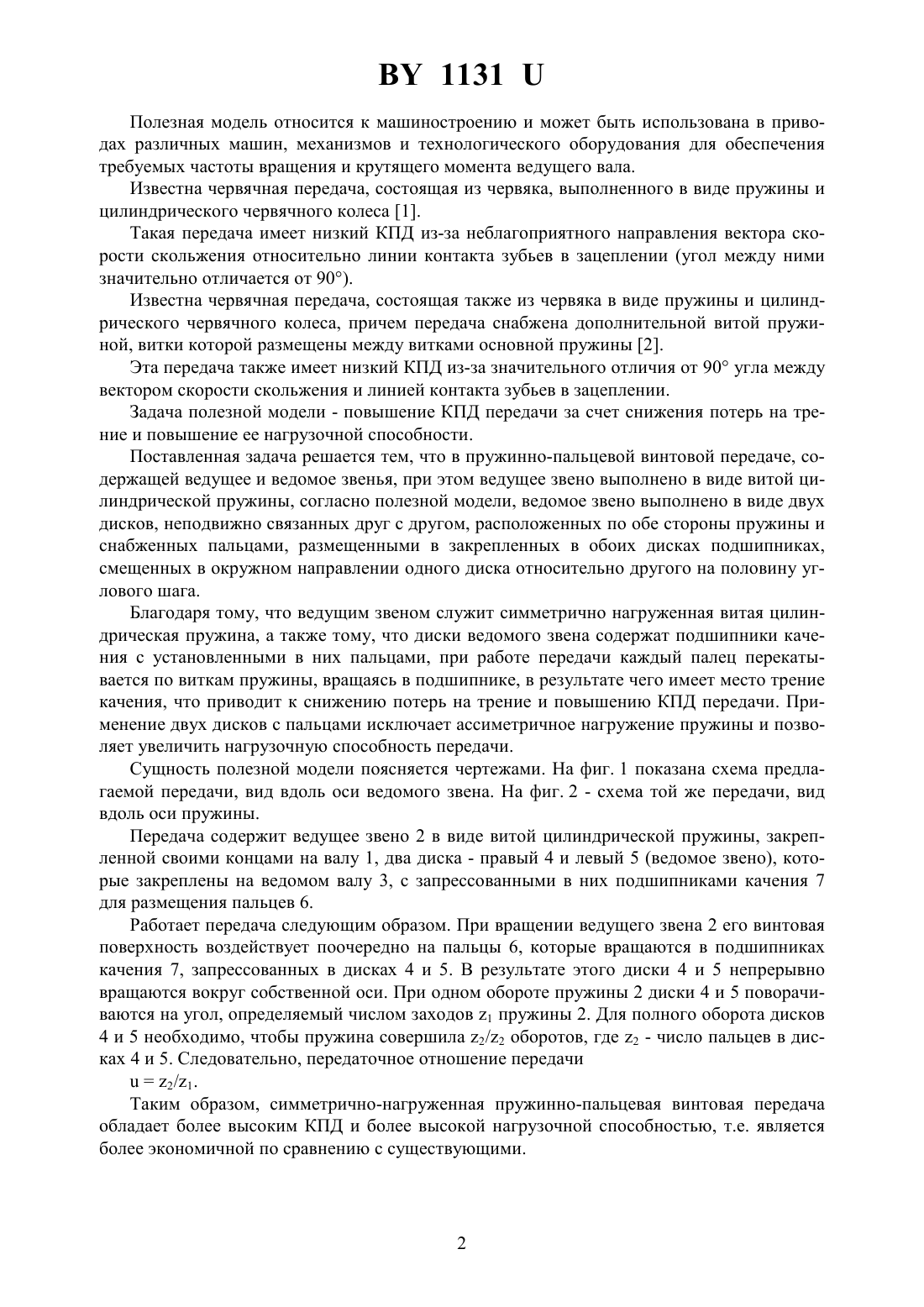

(71) Заявитель Могилевский государственный технический университет(72) Авторы Пашкевич Михаил Федорович Рогачевский Николай Иванович Рогачевский Сергей Николаевич(73) Патентообладатель Могилевский государственный технический университет(57) Симметрично-нагруженная пружинно-пальцевая винтовая передача, содержащая ведущее и ведомое звенья, при этом ведущее звено выполнено в виде витой цилиндрической пружины, отличающаяся тем, что ведомое звено выполнено в виде двух дисков, неподвижно связанных друг с другом, расположенных по обе стороны пружины и снабженных пальцами, размещенными в закрепленных в обоих дисках подшипниках, смещенных в окружном направлении одного диска относительно другого на половину углового шага. 1131 Полезная модель относится к машиностроению и может быть использована в приводах различных машин, механизмов и технологического оборудования для обеспечения требуемых частоты вращения и крутящего момента ведущего вала. Известна червячная передача, состоящая из червяка, выполненного в виде пружины и цилиндрического червячного колеса 1. Такая передача имеет низкий КПД из-за неблагоприятного направления вектора скорости скольжения относительно линии контакта зубьев в зацеплении (угол между ними значительно отличается от 90). Известна червячная передача, состоящая также из червяка в виде пружины и цилиндрического червячного колеса, причем передача снабжена дополнительной витой пружиной, витки которой размещены между витками основной пружины 2. Эта передача также имеет низкий КПД из-за значительного отличия от 90 угла между вектором скорости скольжения и линией контакта зубьев в зацеплении. Задача полезной модели - повышение КПД передачи за счет снижения потерь на трение и повышение ее нагрузочной способности. Поставленная задача решается тем, что в пружинно-пальцевой винтовой передаче, содержащей ведущее и ведомое звенья, при этом ведущее звено выполнено в виде витой цилиндрической пружины, согласно полезной модели, ведомое звено выполнено в виде двух дисков, неподвижно связанных друг с другом, расположенных по обе стороны пружины и снабженных пальцами, размещенными в закрепленных в обоих дисках подшипниках,смещенных в окружном направлении одного диска относительно другого на половину углового шага. Благодаря тому, что ведущим звеном служит симметрично нагруженная витая цилиндрическая пружина, а также тому, что диски ведомого звена содержат подшипники качения с установленными в них пальцами, при работе передачи каждый палец перекатывается по виткам пружины, вращаясь в подшипнике, в результате чего имеет место трение качения, что приводит к снижению потерь на трение и повышению КПД передачи. Применение двух дисков с пальцами исключает ассиметричное нагружение пружины и позволяет увеличить нагрузочную способность передачи. Сущность полезной модели поясняется чертежами. На фиг. 1 показана схема предлагаемой передачи, вид вдоль оси ведомого звена. На фиг. 2 - схема той же передачи, вид вдоль оси пружины. Передача содержит ведущее звено 2 в виде витой цилиндрической пружины, закрепленной своими концами на валу 1, два диска - правый 4 и левый 5 (ведомое звено), которые закреплены на ведомом валу 3, с запрессованными в них подшипниками качения 7 для размещения пальцев 6. Работает передача следующим образом. При вращении ведущего звена 2 его винтовая поверхность воздействует поочередно на пальцы 6, которые вращаются в подшипниках качения 7, запрессованных в дисках 4 и 5. В результате этого диски 4 и 5 непрерывно вращаются вокруг собственной оси. При одном обороте пружины 2 диски 4 и 5 поворачиваются на угол, определяемый числом заходов 1 пружины 2. Для полного оборота дисков 4 и 5 необходимо, чтобы пружина совершила 2/2 оборотов, где 2 - число пальцев в дисках 4 и 5. Следовательно, передаточное отношение передачи 2/1. Таким образом, симметрично-нагруженная пружинно-пальцевая винтовая передача обладает более высоким КПД и более высокой нагрузочной способностью, т.е. является более экономичной по сравнению с существующими. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
