Колпачок из эластичного материала

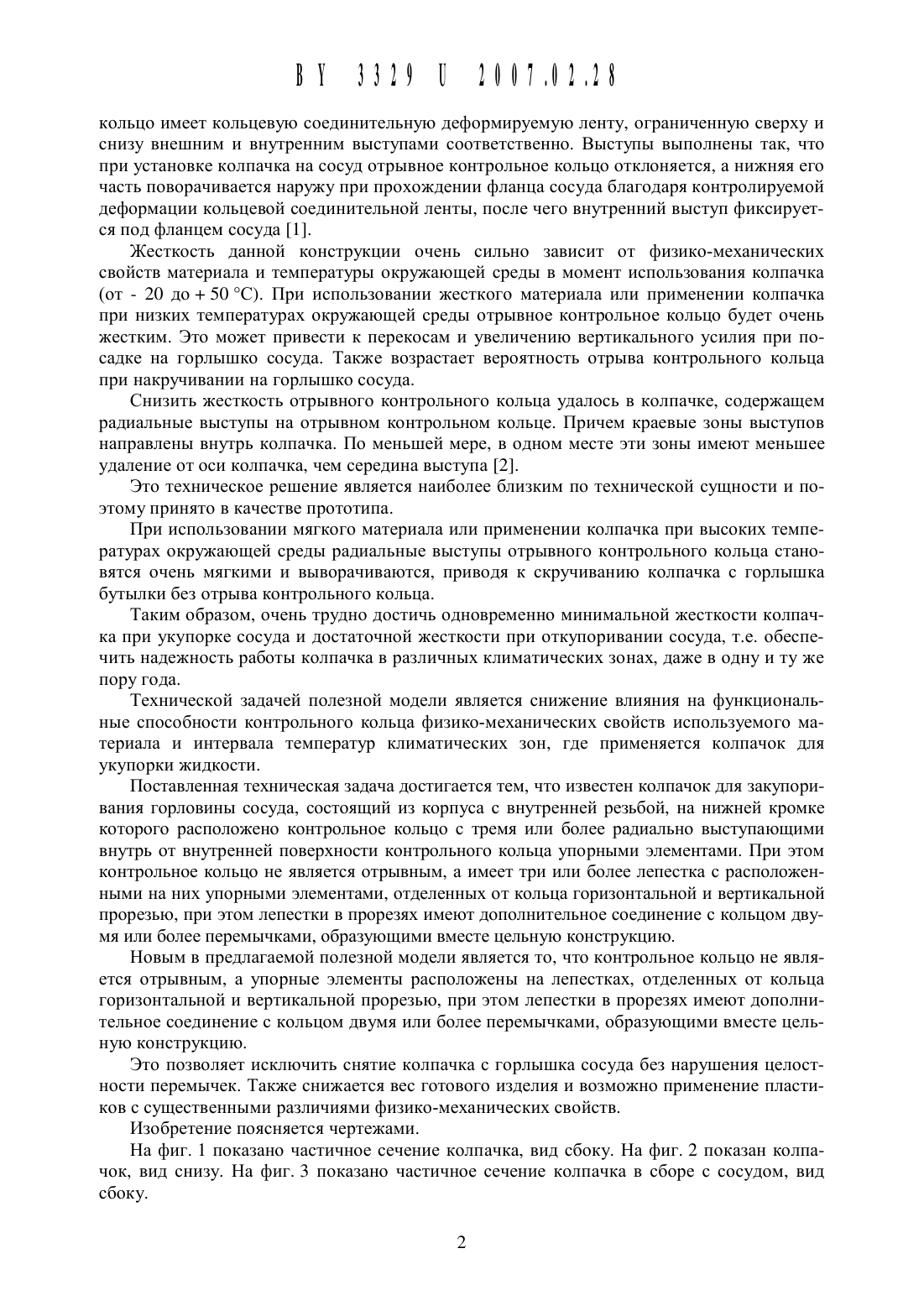

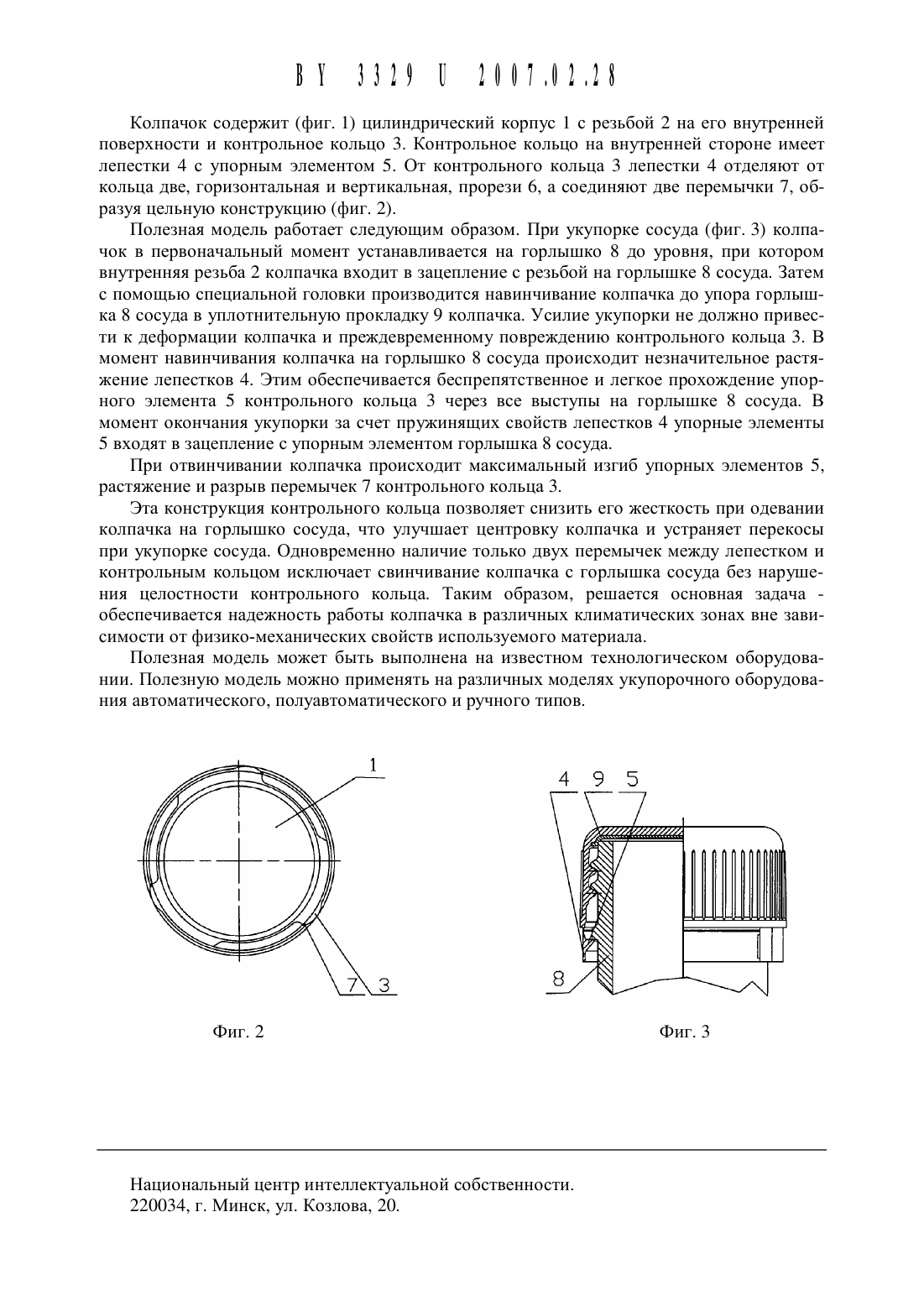

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(54) КОЛПАЧОК ИЗ ЭЛАСТИЧНОГ О МАТЕРИАЛА(71) Заявитель Совместное общество с ограниченной Ответственностью Ев ро-Пласт (ВУ)(72) Автор Снарский Александр Васильевич (ВУ)(73) Патентообладатель Совместное обще ство с ограниченной ответственностью Евро-Пласт (ВУ)Колпачок для закупоривания горловины сосуда, состоящий из корпуса с внутренней резьбой, на нижней кромке которого расположено контрольное кольцо с тремя или более радиально выступающими внутрь от внутренней поверхности контрольного кольца упорными элементами, отличающийся тем, что контрольное кольцо не является отрывным, а имеет три или более лепестка с расположенными на них упорными элементами и отделенных от кольца горизонтальной и вертикальной прорезью, при этом лепестки в прорезях имеют дополнительное соединение с кольцом двумя или более перемычками,образующими вместе цельную конструкцию.ТТГ Полезная модель относится к средствам для укупорки сосудов, а именно к колпачкам из эластичного материала, и может быть использована как в химической, так и в пищевой промыщленности.кольцо имеет Кольцевую соединительную деформируемую ленту, ограниченную сверху и снизу внешним и внутренним выступами соответственно. Выступы выполнены так, что при установке колпачка на сосуд отрывное контрольное кольцо отклоняется, а нижняя его часть поворачивается наружу при прохождении фланца сосуда благодаря контролируемой деформации кольцевой соединительной ленты, после Чего внутренний выступ фиксируется под фланцем сосуда 1.Жесткость данной конструкции очень сильно зависит от физико-механических свойств материала и температуры окружающей среды в момент использования колпачка(от - 20 до 50 С). При использовании жесткого материала или применении колпачка при низких температурах окружающей среды отрывное контрольное кольцо будет очень жестким. Это может привести к перекосам и увеличению вертикального усилия при посадке на горлышко сосуда. Также возрастает вероятность отрыва контрольного кольца при накручивании на горлышко сосуда.Снизить жесткость отрывного контрольного кольца удалось в колпачке, содержащем радиальные выступы на отрывном контрольном кольце. Причем краевые зоны выступов направлены внутрь колпачка. По меньшей мере, в одном месте эти зоны имеют меньшее удаление от оси колпачка, чем середина выступа 2.Это техническое решение является наиболее близким по технической сущности и поэтому принято в качестве прототипа.При использовании мягкого материала или применении колпачка при высоких температурах окружающей среды радиальные выступы отрывного контрольного кольца становятся очень мягкими и выворачиваются, приводя к скручиванию колпачка с горлышка бутылки без отрыва контрольного кольца.Таким образом, очень трудно достичь одновременно минимальной жесткости колпачка при укупорке сосуда и достаточной жесткости при откупоривании сосуда, т.е. обеспечить надежность работы колпачка в различных климатических зонах, даже в одну и ту же пору года.Технической задачей полезной модели является снижение влияния на функциональные способности контрольного кольца физико-механических свойств используемого материала и интервала температур климатических зон, где применяется колпачок для укупорки жидкости.Поставленная техническая задача достигается тем, что известен колпачок для закупоривания горловины сосуда, состоящий из корпуса с внутренней резьбой, на нижней кромке которого расположено контрольное кольцо с тремя или более радиально выступающими внутрь от внутренней поверхности контрольного кольца упорными элементами. При этом контрольное кольцо не является отрывным, а имеет три или более лепестка с расположенными на них упорными элементами, отделенных от кольца горизонтальной и вертикальной прорезью, при этом лепестки в прорезях имеют дополнительное соединение с кольцом двумя или более перемычками, образующими вместе цельную конструкцию.Новым в предлагаемой полезной модели является то, что контрольное кольцо не является отрывным, а упорные элементы расположены на лепестках, отделенных от кольца горизонтальной и вертикальной прорезью, при этом лепестки в прорезях имеют дополнительное соединение с кольцом двумя или более перемычками, образующими вместе цельную конструкцию.Это позволяет исключить снятие колпачка с горлышка сосуда без нарушения целостности перемычек. Также снижается вес готового изделия и возможно применение пластиков с существенными различиями физико-механических свойств.На фиг. 1 показано частичное сечение колпачка, вид сбоку. На фиг. 2 показан колпачок, вид снизу. На фиг. 3 показано частичное сечение колпачка в сборе с сосудом, вид сбоку.Колпачок содержит (фиг. 1) цилиндрический корпус 1 с резьбой 2 на его внутренней поверхности и контрольное кольцо 3. Контрольное кольцо на внутренней стороне имеет лепестки 4 с упорным элементом 5. От контрольного кольца 3 лепестки 4 отделяют от кольца две, горизонтальная и вертикальная, прорези 6, а соединяют две перемычки 7, образуя цельную конструкцию (фиг. 2).Полезная модель работает следующим образом. При укупорке сосуда (фиг. 3) колпачок в первоначальный момент устанавливается на горлышко 8 до уровня, при котором внутренняя резьба 2 колпачка входит в зацепление с резьбой на горлышке 8 сосуда. Затем с помощью специальной головки производится навинчивание колпачка до упора горль 1 шка 8 сосуда в уплотнительную прокладку 9 колпачка. Усилие укупорки не должно привести к деформации колпачка и преждевременному повреждению контрольного кольца 3. В момент навинчивания колпачка на горлышко 8 сосуда происходит незначительное растяжение лепестков 4. Этим обеспечивается беспрепятственное и легкое прохождение упорного элемента 5 контрольного кольца 3 через все выступы на горлышке 8 сосуда. В момент окончания укупорки за счет пружиняших свойств лепестков 4 упорные элементы 5 входят в зацепление с упорным элементом горлышка 8 сосуда.При отвинчивании колпачка происходит максимальный изгиб упорных элементов 5,растяжение и разрыв перемычек 7 контрольного кольца 3.Эта конструкция контрольного кольца позволяет снизить его жесткость при одевании колпачка на горлышко сосуда, что улучшает центровку колпачка и устраняет перекосы при укупорке сосуда. Одновременно наличие только двух перемычек между лепестком и контрольным кольцом исключает свинчивание колпачка с горлышка сосуда без нарушения целостности контрольного кольца. Таким образом, решается основная задача обеспечивается надежность работы колпачка в различных климатических зонах вне зависимости от физико-механических свойств используемого материала.Полезная модель может быть выполнена на известном технологическом оборудовании. Полезную модель можно применять на различных моделях укупорочного оборудова НИЯ автоматического, полуавтоматического И руЧНОГО ТИПОВ.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
