Варочно-нагревательное устройство Королева

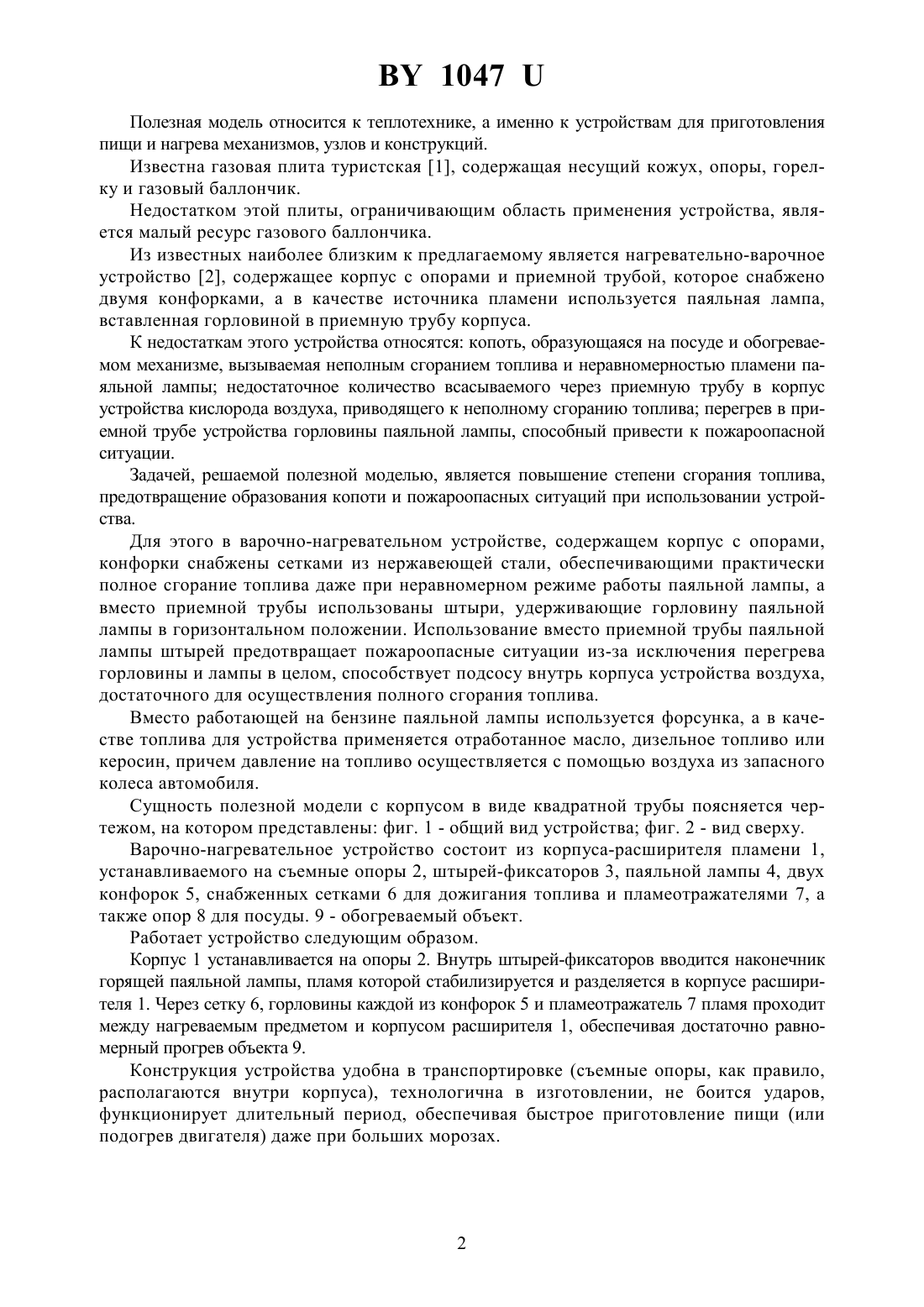

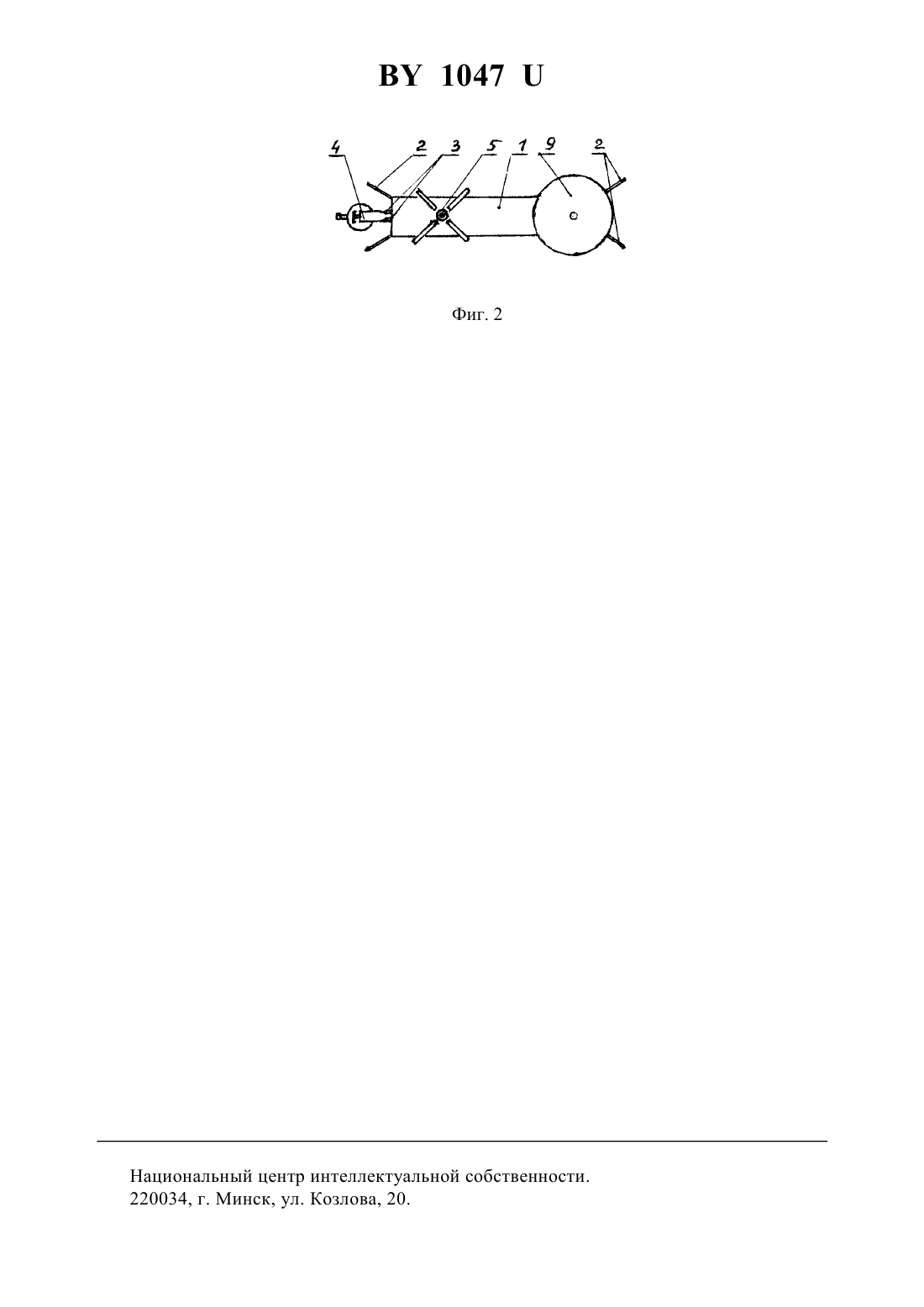

(71) Заявитель Королев Геннадий Витальевич(72) Автор Королев Геннадий Витальевич(73) Патентообладатель Королев Геннадий Витальевич(57) 1. Варочно-нагревательное устройство, содержащее корпус с опорами, отличающееся тем, что снабжено двумя конфорками с сетками для дожигания топлива и отражателями пламени, а в качестве источника пламени использована паяльная лампа, вставленная горловиной в фиксирующие штыри корпуса, который выполнен из квадратной, прямоугольной или круглой трубы. 2. Варочно-нагревательное устройство по п. 1, отличающееся тем, что в качестве источника пламени использована форсунка для жидкого топлива (керосина, дизельного топлива), а в качестве устройства, обеспечивающего стабильное давление газа для подачи топлива, использовано колесо (чаще всего запасное) автомобиля. 1047 Полезная модель относится к теплотехнике, а именно к устройствам для приготовления пищи и нагрева механизмов, узлов и конструкций. Известна газовая плита туристская 1, содержащая несущий кожух, опоры, горелку и газовый баллончик. Недостатком этой плиты, ограничивающим область применения устройства, является малый ресурс газового баллончика. Из известных наиболее близким к предлагаемому является нагревательно-варочное устройство 2, содержащее корпус с опорами и приемной трубой, которое снабжено двумя конфорками, а в качестве источника пламени используется паяльная лампа,вставленная горловиной в приемную трубу корпуса. К недостаткам этого устройства относятся копоть, образующаяся на посуде и обогреваемом механизме, вызываемая неполным сгоранием топлива и неравномерностью пламени паяльной лампы недостаточное количество всасываемого через приемную трубу в корпус устройства кислорода воздуха, приводящего к неполному сгоранию топлива перегрев в приемной трубе устройства горловины паяльной лампы, способный привести к пожароопасной ситуации. Задачей, решаемой полезной моделью, является повышение степени сгорания топлива,предотвращение образования копоти и пожароопасных ситуаций при использовании устройства. Для этого в варочно-нагревательном устройстве, содержащем корпус с опорами,конфорки снабжены сетками из нержавеющей стали, обеспечивающими практически полное сгорание топлива даже при неравномерном режиме работы паяльной лампы, а вместо приемной трубы использованы штыри, удерживающие горловину паяльной лампы в горизонтальном положении. Использование вместо приемной трубы паяльной лампы штырей предотвращает пожароопасные ситуации из-за исключения перегрева горловины и лампы в целом, способствует подсосу внутрь корпуса устройства воздуха,достаточного для осуществления полного сгорания топлива. Вместо работающей на бензине паяльной лампы используется форсунка, а в качестве топлива для устройства применяется отработанное масло, дизельное топливо или керосин, причем давление на топливо осуществляется с помощью воздуха из запасного колеса автомобиля. Сущность полезной модели с корпусом в виде квадратной трубы поясняется чертежом, на котором представлены фиг. 1 - общий вид устройства фиг. 2 - вид сверху. Варочно-нагревательное устройство состоит из корпуса-расширителя пламени 1,устанавливаемого на съемные опоры 2, штырей-фиксаторов 3, паяльной лампы 4, двух конфорок 5, снабженных сетками 6 для дожигания топлива и пламеотражателями 7, а также опор 8 для посуды. 9 - обогреваемый объект. Работает устройство следующим образом. Корпус 1 устанавливается на опоры 2. Внутрь штырей-фиксаторов вводится наконечник горящей паяльной лампы, пламя которой стабилизируется и разделяется в корпусе расширителя 1. Через сетку 6, горловины каждой из конфорок 5 и пламеотражатель 7 пламя проходит между нагреваемым предметом и корпусом расширителя 1, обеспечивая достаточно равномерный прогрев объекта 9. Конструкция устройства удобна в транспортировке (съемные опоры, как правило,располагаются внутри корпуса), технологична в изготовлении, не боится ударов,функционирует длительный период, обеспечивая быстрое приготовление пищи (или подогрев двигателя) даже при больших морозах. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
