Отопительно-варочное устройство Королева

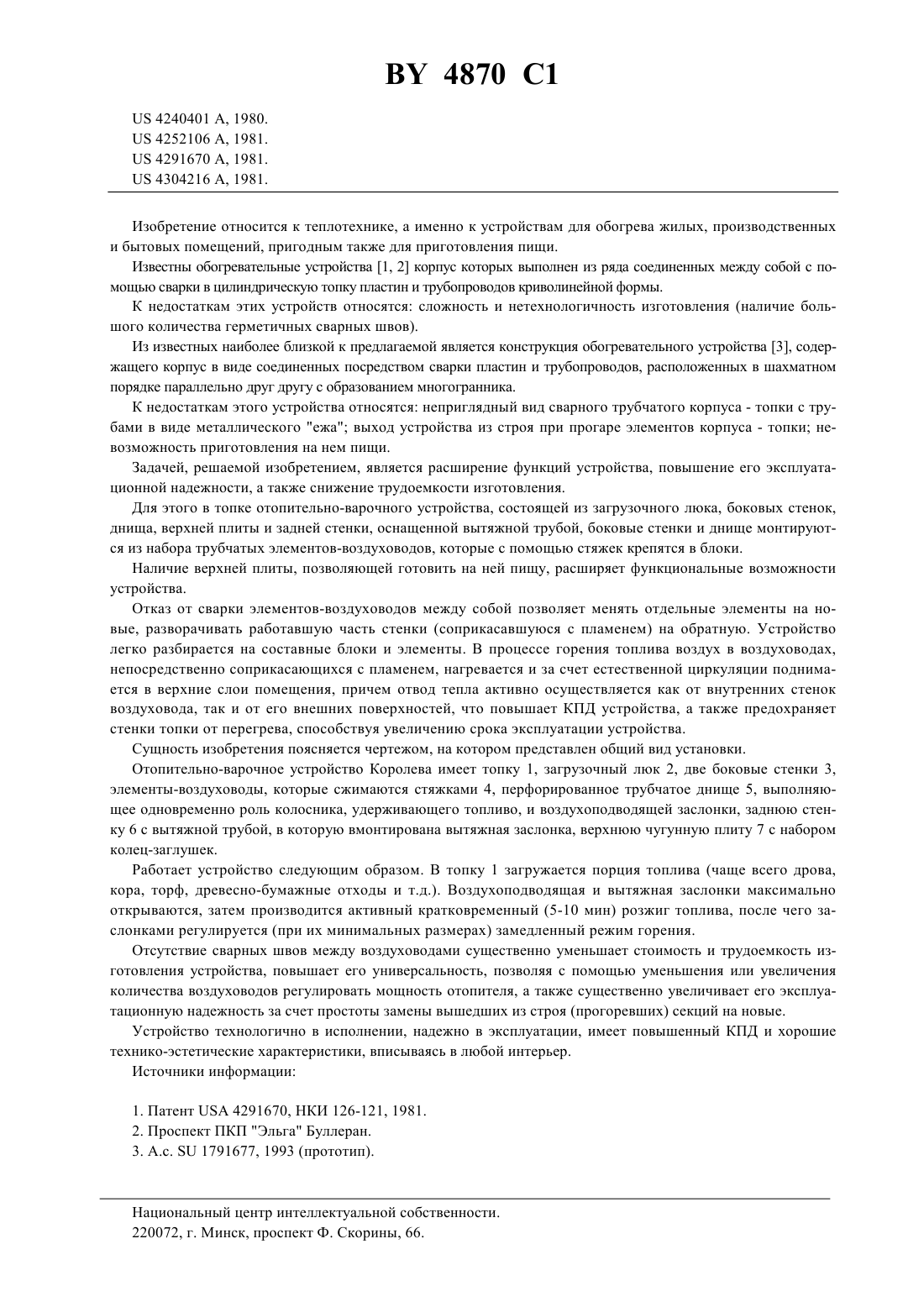

(73) Патентообладатель Королев Геннадий тальевич(57) Отопительно-варочное устройство, содержащее топку, оснащенную загрузочным люком, боковыми стенками,днищем, верхней плитой с набором колец-заглушек, задней стенкой с вытяжной трубой, колосником и воздухоподводящей заслонкой, отличающееся тем, что боковые стенки топки выполнены в виде блоков, сформированных из трубчатых элементов-воздуховодов, скрепленных стяжками, при этом роль колосника и воздухоподводящей заслонки выполняет днище топки, смонтированное в блок из перфорированных труб стяжками. 4870 14240401 , 1980.4252106 , 1981.4291670 , 1981.4304216 , 1981. Изобретение относится к теплотехнике, а именно к устройствам для обогрева жилых, производственных и бытовых помещений, пригодным также для приготовления пищи. Известны обогревательные устройства 1, 2 корпус которых выполнен из ряда соединенных между собой с помощью сварки в цилиндрическую топку пластин и трубопроводов криволинейной формы. К недостаткам этих устройств относятся сложность и нетехнологичность изготовления (наличие большого количества герметичных сварных швов). Из известных наиболее близкой к предлагаемой является конструкция обогревательного устройства 3, содержащего корпус в виде соединенных посредством сварки пластин и трубопроводов, расположенных в шахматном порядке параллельно друг другу с образованием многогранника. К недостаткам этого устройства относятся неприглядный вид сварного трубчатого корпуса - топки с трубами в виде металлического ежа выход устройства из строя при прогаре элементов корпуса - топки невозможность приготовления на нем пищи. Задачей, решаемой изобретением, является расширение функций устройства, повышение его эксплуатационной надежности, а также снижение трудоемкости изготовления. Для этого в топке отопительно-варочного устройства, состоящей из загрузочного люка, боковых стенок,днища, верхней плиты и задней стенки, оснащенной вытяжной трубой, боковые стенки и днище монтируются из набора трубчатых элементов-воздуховодов, которые с помощью стяжек крепятся в блоки. Наличие верхней плиты, позволяющей готовить на ней пищу, расширяет функциональные возможности устройства. Отказ от сварки элементов-воздуховодов между собой позволяет менять отдельные элементы на новые, разворачивать работавшую часть стенки (соприкасавшуюся с пламенем) на обратную. Устройство легко разбирается на составные блоки и элементы. В процессе горения топлива воздух в воздуховодах,непосредственно соприкасающихся с пламенем, нагревается и за счет естественной циркуляции поднимается в верхние слои помещения, причем отвод тепла активно осуществляется как от внутренних стенок воздуховода, так и от его внешних поверхностей, что повышает КПД устройства, а также предохраняет стенки топки от перегрева, способствуя увеличению срока эксплуатации устройства. Сущность изобретения поясняется чертежом, на котором представлен общий вид установки. Отопительно-варочное устройство Королева имеет топку 1, загрузочный люк 2, две боковые стенки 3,элементы-воздуховоды, которые сжимаются стяжками 4, перфорированное трубчатое днище 5, выполняющее одновременно роль колосника, удерживающего топливо, и воздухоподводящей заслонки, заднюю стенку 6 с вытяжной трубой, в которую вмонтирована вытяжная заслонка, верхнюю чугунную плиту 7 с набором колец-заглушек. Работает устройство следующим образом. В топку 1 загружается порция топлива (чаще всего дрова,кора, торф, древесно-бумажные отходы и т.д.). Воздухоподводящая и вытяжная заслонки максимально открываются, затем производится активный кратковременный (5-10 мин) розжиг топлива, после чего заслонками регулируется (при их минимальных размерах) замедленный режим горения. Отсутствие сварных швов между воздуховодами существенно уменьшает стоимость и трудоемкость изготовления устройства, повышает его универсальность, позволяя с помощью уменьшения или увеличения количества воздуховодов регулировать мощность отопителя, а также существенно увеличивает его эксплуатационную надежность за счет простоты замены вышедших из строя (прогоревших) секций на новые. Устройство технологично в исполнении, надежно в эксплуатации, имеет повышенный КПД и хорошие технико-эстетические характеристики, вписываясь в любой интерьер. Источники информации 1. Патент 4291670, НКИ 126-121, 1981. 2. Проспект ПКП Эльга Буллеран. 3. А.с.1791677, 1993 (прототип). Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
