Многофункциональная модульная печь Королева

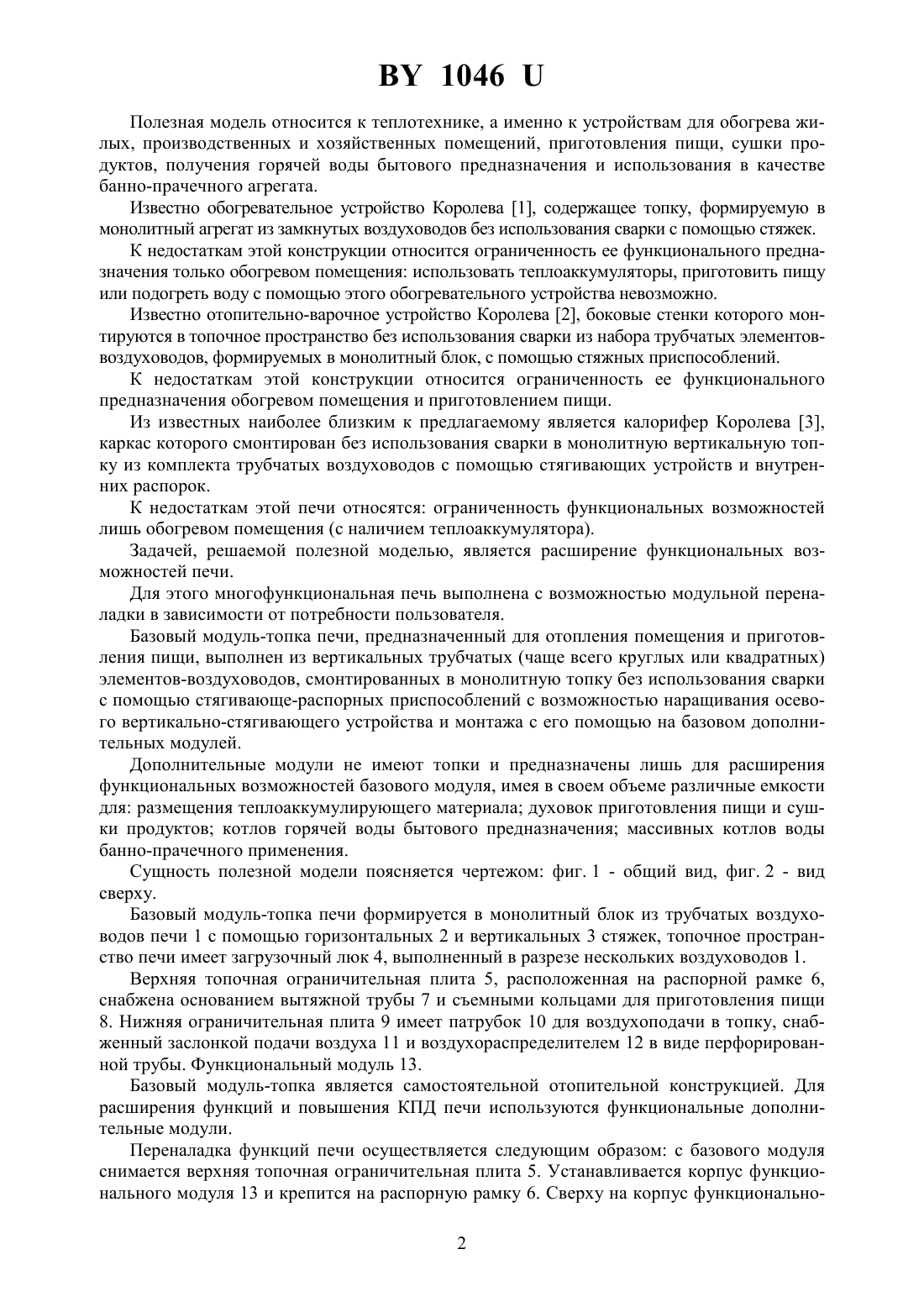

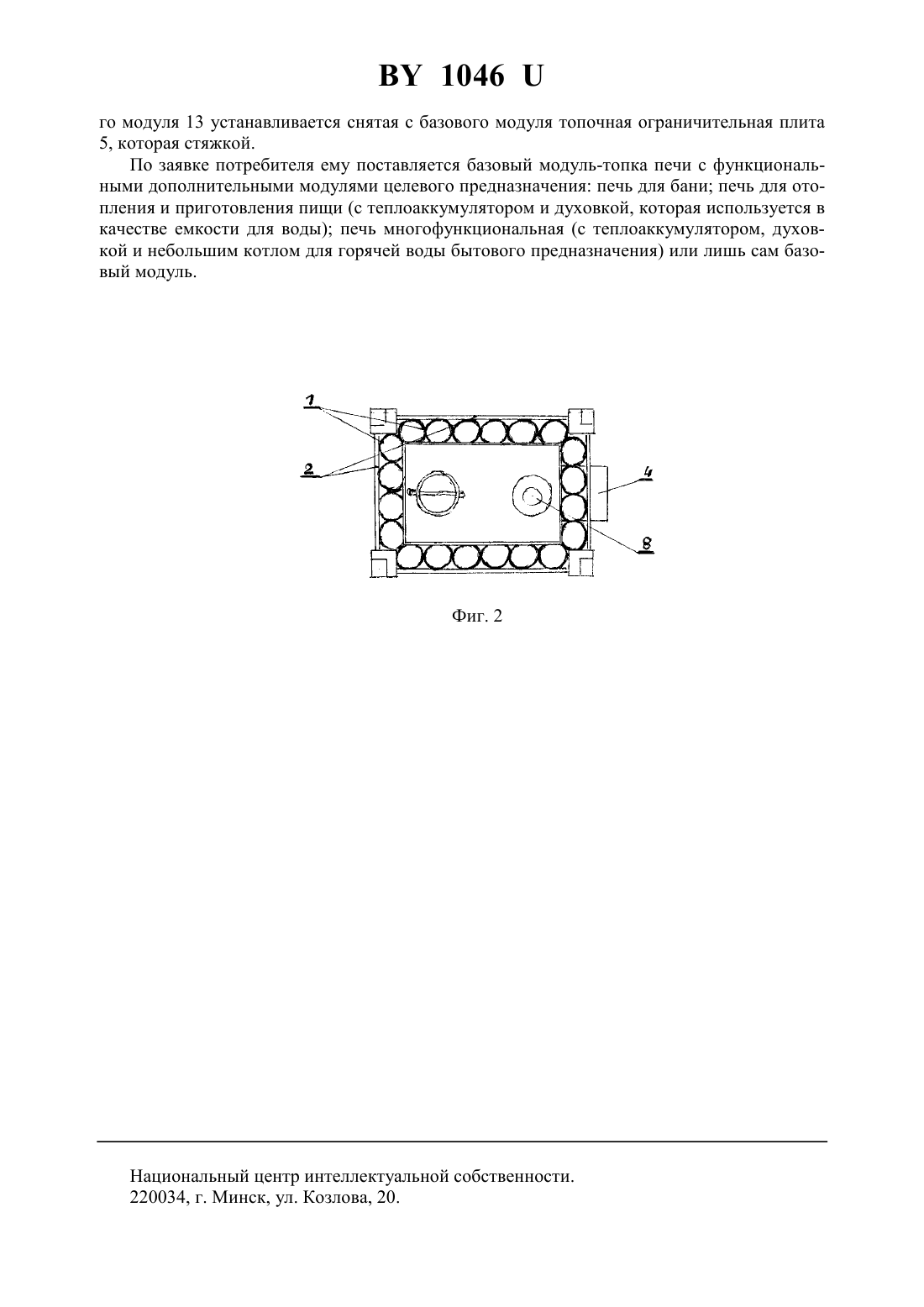

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МНОГОФУНКЦИОНАЛЬНАЯ МОДУЛЬНАЯ ПЕЧЬ КОРОЛЕВА(71) Заявитель Королев Геннадий Витальевич(72) Автор Королев Геннадий Витальевич(73) Патентообладатель Королев Геннадий Витальевич(57) Многофункциональная модульная печь, содержащая базовый топочный модуль и ряд функционально предназначенных модулей, отличающаяся тем, что базовый модультопка смонтирован без использования сварки из вертикальных трубчатых воздуховодов в монолитную топку с помощью распорно-стягивающих устройств с возможностью монтажа на базовом отдельных функциональных модулей, придающих комплекту конкретные функции печь для отопления печь для отопления и приготовления пищи печь для отопления, приготовления пищи и получения горячей воды для бытовых целей печь для бани и стирки белья.(56) 1. Заявка на изобретение 970249, 1997. 2.4870 3, 1997. 3. Заявка 20010018 3, 2001 (прототип). 1046 Полезная модель относится к теплотехнике, а именно к устройствам для обогрева жилых, производственных и хозяйственных помещений, приготовления пищи, сушки продуктов, получения горячей воды бытового предназначения и использования в качестве банно-прачечного агрегата. Известно обогревательное устройство Королева 1, содержащее топку, формируемую в монолитный агрегат из замкнутых воздуховодов без использования сварки с помощью стяжек. К недостаткам этой конструкции относится ограниченность ее функционального предназначения только обогревом помещения использовать теплоаккумуляторы, приготовить пищу или подогреть воду с помощью этого обогревательного устройства невозможно. Известно отопительно-варочное устройство Королева 2, боковые стенки которого монтируются в топочное пространство без использования сварки из набора трубчатых элементоввоздуховодов, формируемых в монолитный блок, с помощью стяжных приспособлений. К недостаткам этой конструкции относится ограниченность ее функционального предназначения обогревом помещения и приготовлением пищи. Из известных наиболее близким к предлагаемому является калорифер Королева 3,каркас которого смонтирован без использования сварки в монолитную вертикальную топку из комплекта трубчатых воздуховодов с помощью стягивающих устройств и внутренних распорок. К недостаткам этой печи относятся ограниченность функциональных возможностей лишь обогревом помещения (с наличием теплоаккумулятора). Задачей, решаемой полезной моделью, является расширение функциональных возможностей печи. Для этого многофункциональная печь выполнена с возможностью модульной переналадки в зависимости от потребности пользователя. Базовый модуль-топка печи, предназначенный для отопления помещения и приготовления пищи, выполнен из вертикальных трубчатых (чаще всего круглых или квадратных) элементов-воздуховодов, смонтированных в монолитную топку без использования сварки с помощью стягивающе-распорных приспособлений с возможностью наращивания осевого вертикально-стягивающего устройства и монтажа с его помощью на базовом дополнительных модулей. Дополнительные модули не имеют топки и предназначены лишь для расширения функциональных возможностей базового модуля, имея в своем объеме различные емкости для размещения теплоаккумулирующего материала духовок приготовления пищи и сушки продуктов котлов горячей воды бытового предназначения массивных котлов воды банно-прачечного применения. Сущность полезной модели поясняется чертежом фиг. 1 - общий вид, фиг. 2 - вид сверху. Базовый модуль-топка печи формируется в монолитный блок из трубчатых воздуховодов печи 1 с помощью горизонтальных 2 и вертикальных 3 стяжек, топочное пространство печи имеет загрузочный люк 4, выполненный в разрезе нескольких воздуховодов 1. Верхняя топочная ограничительная плита 5, расположенная на распорной рамке 6,снабжена основанием вытяжной трубы 7 и съемными кольцами для приготовления пищи 8. Нижняя ограничительная плита 9 имеет патрубок 10 для воздухоподачи в топку, снабженный заслонкой подачи воздуха 11 и воздухораспределителем 12 в виде перфорированной трубы. Функциональный модуль 13. Базовый модуль-топка является самостоятельной отопительной конструкцией. Для расширения функций и повышения КПД печи используются функциональные дополнительные модули. Переналадка функций печи осуществляется следующим образом с базового модуля снимается верхняя топочная ограничительная плита 5. Устанавливается корпус функционального модуля 13 и крепится на распорную рамку 6. Сверху на корпус функционально 2 1046 го модуля 13 устанавливается снятая с базового модуля топочная ограничительная плита 5, которая стяжкой. По заявке потребителя ему поставляется базовый модуль-топка печи с функциональными дополнительными модулями целевого предназначения печь для бани печь для отопления и приготовления пищи (с теплоаккумулятором и духовкой, которая используется в качестве емкости для воды) печь многофункциональная (с теплоаккумулятором, духовкой и небольшим котлом для горячей воды бытового предназначения) или лишь сам базовый модуль. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
