Отопитель Королева

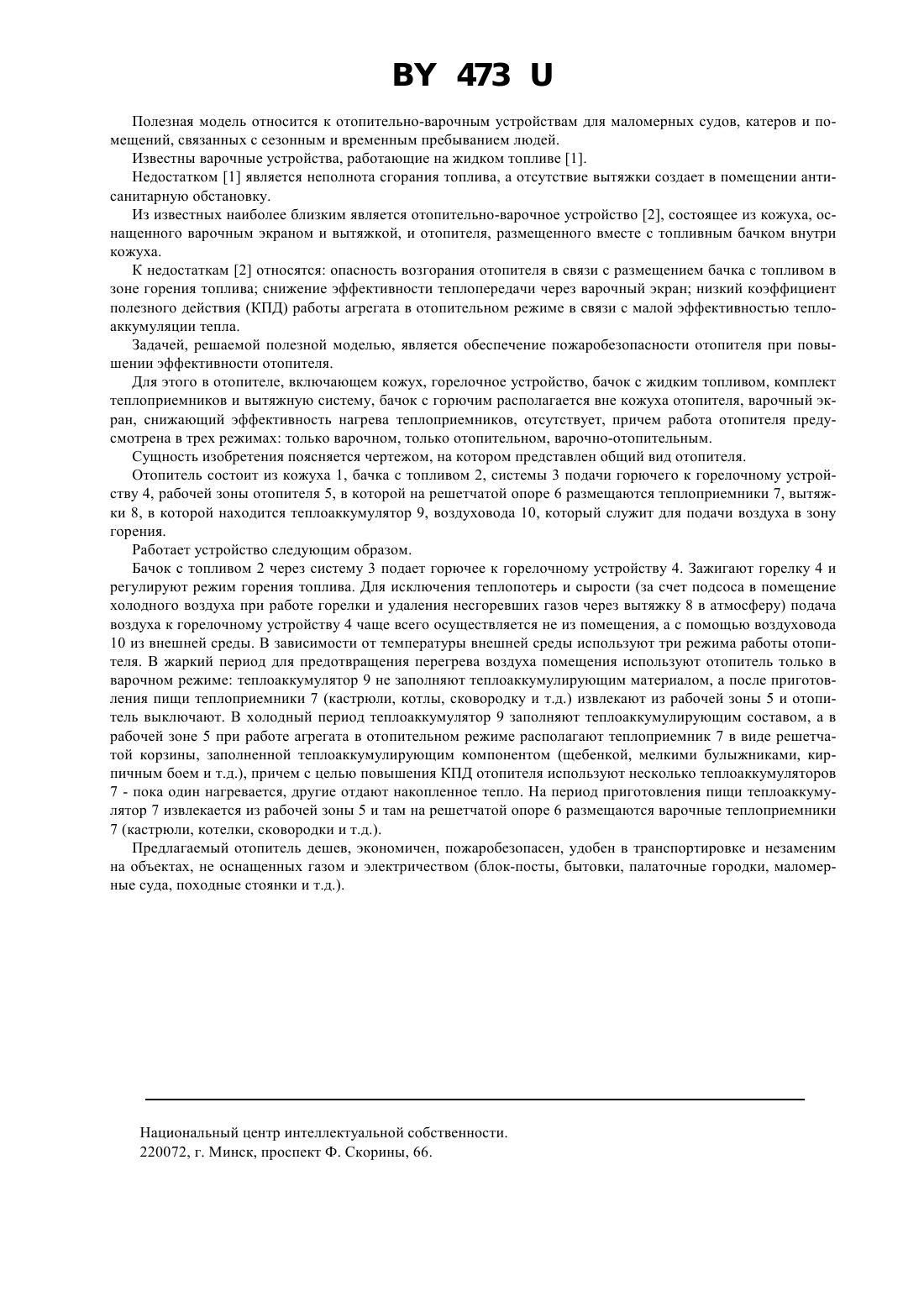

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(73) Патентообладатель Королев Геннадий Витальевич(57) 1. Отопитель, включающий кожух, бачок, горелочное устройство, комплект теплоприемников и вытяжную систему, отличающийся тем, что комплект теплоприемников выполнен с возможностью переналадки отопителя на три режима эксплуатации только варочный, только отопительный, варочно-отопительный. 2. Отопитель по п. 1, отличающийся тем, что комплект теплоаккумулирующих теплоприемников выполнен с возможностью их быстрой установки и простоты извлечения из кожуха. 3. Отопитель по п. 1, отличающийся тем, что бачок с жидким топливом вынесен из кожуха отопителя. 473 Полезная модель относится к отопительно-варочным устройствам для маломерных судов, катеров и помещений, связанных с сезонным и временным пребыванием людей. Известны варочные устройства, работающие на жидком топливе 1. Недостатком 1 является неполнота сгорания топлива, а отсутствие вытяжки создает в помещении антисанитарную обстановку. Из известных наиболее близким является отопительно-варочное устройство 2, состоящее из кожуха, оснащенного варочным экраном и вытяжкой, и отопителя, размещенного вместе с топливным бачком внутри кожуха. К недостаткам 2 относятся опасность возгорания отопителя в связи с размещением бачка с топливом в зоне горения топлива снижение эффективности теплопередачи через варочный экран низкий коэффициент полезного действия (КПД) работы агрегата в отопительном режиме в связи с малой эффективностью теплоаккумуляции тепла. Задачей, решаемой полезной моделью, является обеспечение пожаробезопасности отопителя при повышении эффективности отопителя. Для этого в отопителе, включающем кожух, горелочное устройство, бачок с жидким топливом, комплект теплоприемников и вытяжную систему, бачок с горючим располагается вне кожуха отопителя, варочный экран, снижающий эффективность нагрева теплоприемников, отсутствует, причем работа отопителя предусмотрена в трех режимах только варочном, только отопительном, варочно-отопительным. Сущность изобретения поясняется чертежом, на котором представлен общий вид отопителя. Отопитель состоит из кожуха 1, бачка с топливом 2, системы 3 подачи горючего к горелочному устройству 4, рабочей зоны отопителя 5, в которой на решетчатой опоре 6 размещаются теплоприемники 7, вытяжки 8, в которой находится теплоаккумулятор 9, воздуховода 10, который служит для подачи воздуха в зону горения. Работает устройство следующим образом. Бачок с топливом 2 через систему 3 подает горючее к горелочному устройству 4. Зажигают горелку 4 и регулируют режим горения топлива. Для исключения теплопотерь и сырости (за счет подсоса в помещение холодного воздуха при работе горелки и удаления несгоревших газов через вытяжку 8 в атмосферу) подача воздуха к горелочному устройству 4 чаще всего осуществляется не из помещения, а с помощью воздуховода 10 из внешней среды. В зависимости от температуры внешней среды используют три режима работы отопителя. В жаркий период для предотвращения перегрева воздуха помещения используют отопитель только в варочном режиме теплоаккумулятор 9 не заполняют теплоаккумулирующим материалом, а после приготовления пищи теплоприемники 7 (кастрюли, котлы, сковородку и т.д.) извлекают из рабочей зоны 5 и отопитель выключают. В холодный период теплоаккумулятор 9 заполняют теплоаккумулирующим составом, а в рабочей зоне 5 при работе агрегата в отопительном режиме располагают теплоприемник 7 в виде решетчатой корзины, заполненной теплоаккумулирующим компонентом (щебенкой, мелкими булыжниками, кирпичным боем и т.д.), причем с целью повышения КПД отопителя используют несколько теплоаккумуляторов 7 - пока один нагревается, другие отдают накопленное тепло. На период приготовления пищи теплоаккумулятор 7 извлекается из рабочей зоны 5 и там на решетчатой опоре 6 размещаются варочные теплоприемники 7 (кастрюли, котелки, сковородки и т.д.). Предлагаемый отопитель дешев, экономичен, пожаробезопасен, удобен в транспортировке и незаменим на объектах, не оснащенных газом и электричеством (блок-посты, бытовки, палаточные городки, маломерные суда, походные стоянки и т.д.). Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
