Обогревательное устройство Королева

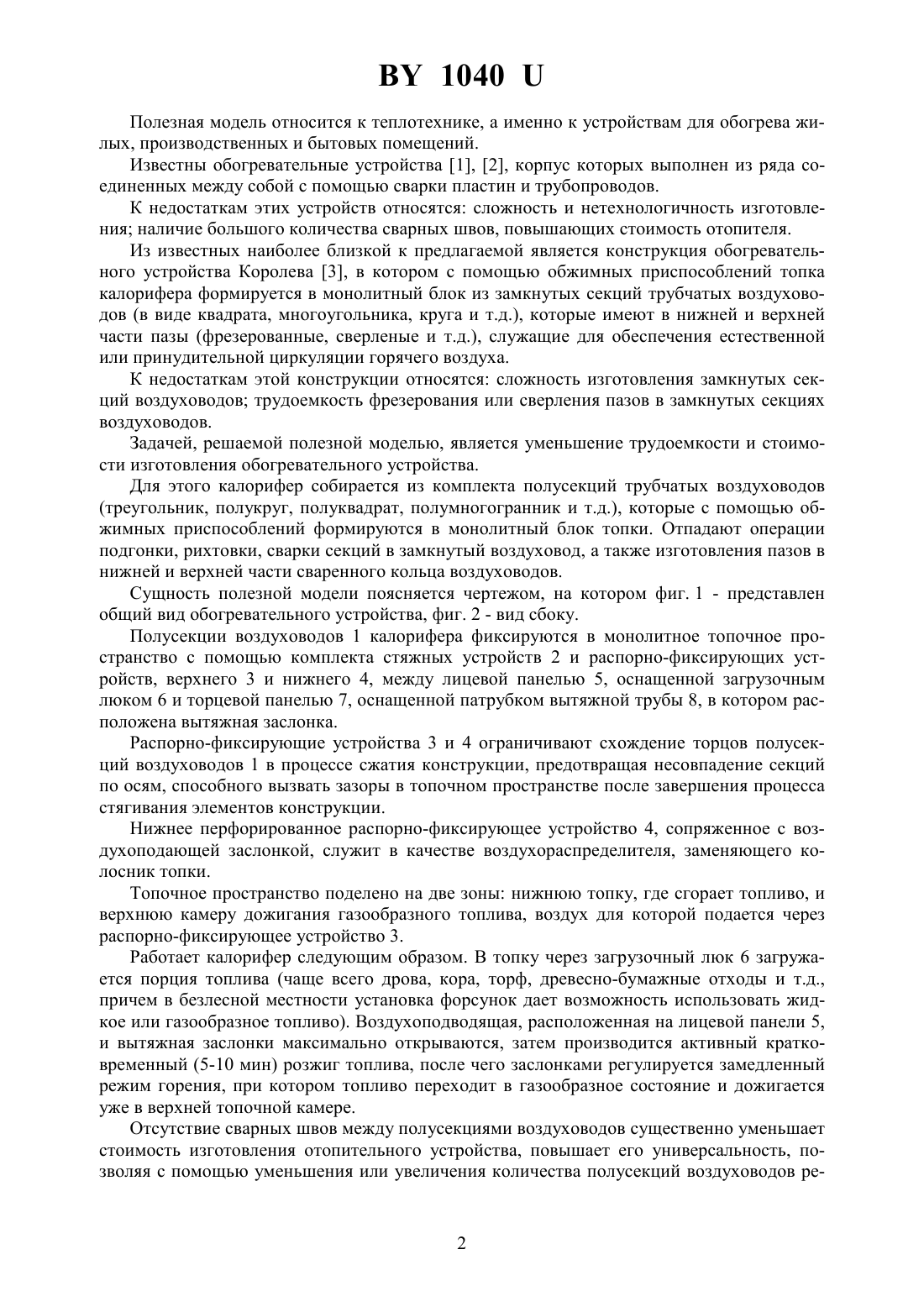

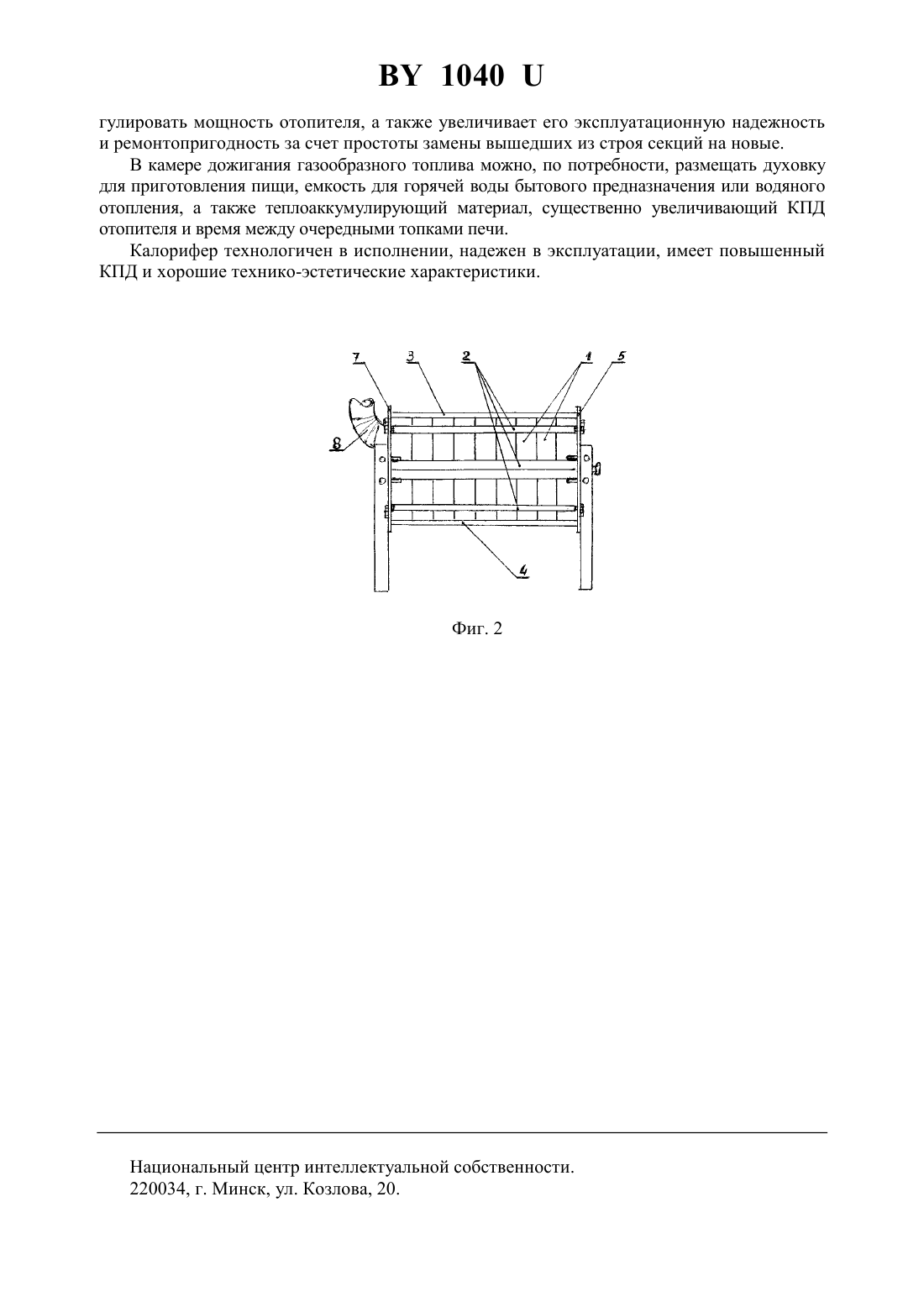

(71) Заявитель Королев Геннадий Витальевич(72) Автор Королев Геннадий Витальевич(73) Патентообладатель Королев Геннадий Витальевич(57) Обогревательное устройство, содержащее топку, оснащенную загрузочным люком,лицевую и торцевую панель, стяжные и распорно-фиксирующие устройства, отличающееся тем, что топка устройства сформирована в монолитный блок без использования сварки с помощью стяжных и распорно-фиксирующих устройств, стягивающих трубчатые полусекции воздуховодов между лицевой и торцевой панелью. 1040 Полезная модель относится к теплотехнике, а именно к устройствам для обогрева жилых, производственных и бытовых помещений. Известны обогревательные устройства 1, 2, корпус которых выполнен из ряда соединенных между собой с помощью сварки пластин и трубопроводов. К недостаткам этих устройств относятся сложность и нетехнологичность изготовления наличие большого количества сварных швов, повышающих стоимость отопителя. Из известных наиболее близкой к предлагаемой является конструкция обогревательного устройства Королева 3, в котором с помощью обжимных приспособлений топка калорифера формируется в монолитный блок из замкнутых секций трубчатых воздуховодов (в виде квадрата, многоугольника, круга и т.д.), которые имеют в нижней и верхней части пазы (фрезерованные, сверленые и т.д.), служащие для обеспечения естественной или принудительной циркуляции горячего воздуха. К недостаткам этой конструкции относятся сложность изготовления замкнутых секций воздуховодов трудоемкость фрезерования или сверления пазов в замкнутых секциях воздуховодов. Задачей, решаемой полезной моделью, является уменьшение трудоемкости и стоимости изготовления обогревательного устройства. Для этого калорифер собирается из комплекта полусекций трубчатых воздуховодов(треугольник, полукруг, полуквадрат, полумногогранник и т.д.), которые с помощью обжимных приспособлений формируются в монолитный блок топки. Отпадают операции подгонки, рихтовки, сварки секций в замкнутый воздуховод, а также изготовления пазов в нижней и верхней части сваренного кольца воздуховодов. Сущность полезной модели поясняется чертежом, на котором фиг. 1 - представлен общий вид обогревательного устройства, фиг. 2 - вид сбоку. Полусекции воздуховодов 1 калорифера фиксируются в монолитное топочное пространство с помощью комплекта стяжных устройств 2 и распорно-фиксирующих устройств, верхнего 3 и нижнего 4, между лицевой панелью 5, оснащенной загрузочным люком 6 и торцевой панелью 7, оснащенной патрубком вытяжной трубы 8, в котором расположена вытяжная заслонка. Распорно-фиксирующие устройства 3 и 4 ограничивают схождение торцов полусекций воздуховодов 1 в процессе сжатия конструкции, предотвращая несовпадение секций по осям, способного вызвать зазоры в топочном пространстве после завершения процесса стягивания элементов конструкции. Нижнее перфорированное распорно-фиксирующее устройство 4, сопряженное с воздухоподающей заслонкой, служит в качестве воздухораспределителя, заменяющего колосник топки. Топочное пространство поделено на две зоны нижнюю топку, где сгорает топливо, и верхнюю камеру дожигания газообразного топлива, воздух для которой подается через распорно-фиксирующее устройство 3. Работает калорифер следующим образом. В топку через загрузочный люк 6 загружается порция топлива (чаще всего дрова, кора, торф, древесно-бумажные отходы и т.д.,причем в безлесной местности установка форсунок дает возможность использовать жидкое или газообразное топливо). Воздухоподводящая, расположенная на лицевой панели 5,и вытяжная заслонки максимально открываются, затем производится активный кратковременный (5-10 мин) розжиг топлива, после чего заслонками регулируется замедленный режим горения, при котором топливо переходит в газообразное состояние и дожигается уже в верхней топочной камере. Отсутствие сварных швов между полусекциями воздуховодов существенно уменьшает стоимость изготовления отопительного устройства, повышает его универсальность, позволяя с помощью уменьшения или увеличения количества полусекций воздуховодов ре 2 1040 гулировать мощность отопителя, а также увеличивает его эксплуатационную надежность и ремонтопригодность за счет простоты замены вышедших из строя секций на новые. В камере дожигания газообразного топлива можно, по потребности, размещать духовку для приготовления пищи, емкость для горячей воды бытового предназначения или водяного отопления, а также теплоаккумулирующий материал, существенно увеличивающий КПД отопителя и время между очередными топками печи. Калорифер технологичен в исполнении, надежен в эксплуатации, имеет повышенный КПД и хорошие технико-эстетические характеристики. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
