Нагревательно-варочное устройство

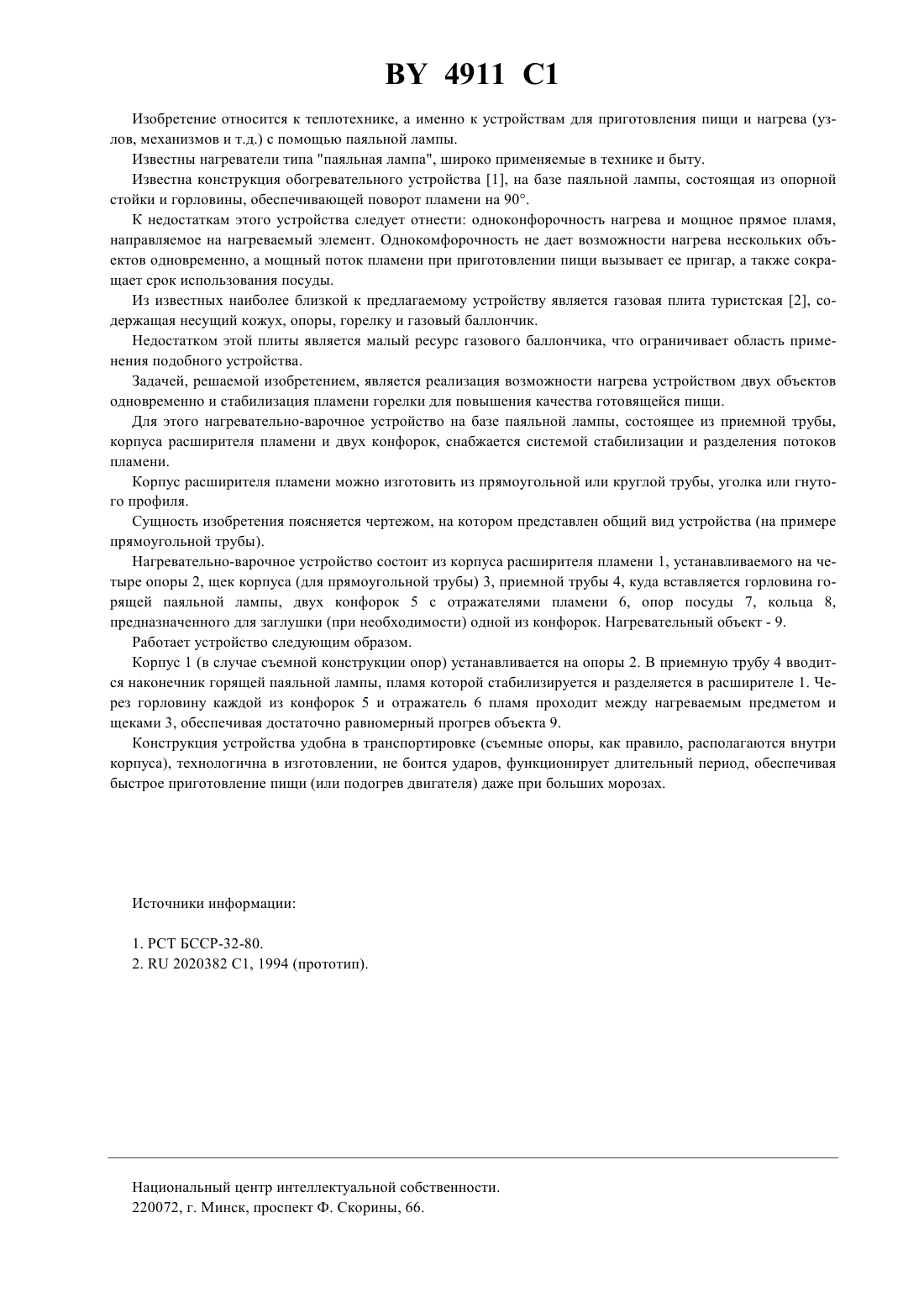

(57) Нагревательно-варочное устройство, содержащее корпус с опорами и приемной трубой, отличающееся тем, что снабжено двумя конфорками с отражателями пламени, а в качестве источника пламени использована паяльная лампа, вставленная горловиной в приемную трубу корпуса, расширитель которого выполнен из прямоугольной или круглой трубы, уголка или гнутого профиля. 4911 1 Изобретение относится к теплотехнике, а именно к устройствам для приготовления пищи и нагрева (узлов, механизмов и т.д.) с помощью паяльной лампы. Известны нагреватели типа паяльная лампа, широко применяемые в технике и быту. Известна конструкция обогревательного устройства 1, на базе паяльной лампы, состоящая из опорной стойки и горловины, обеспечивающей поворот пламени на 90. К недостаткам этого устройства следует отнести одноконфорочность нагрева и мощное прямое пламя,направляемое на нагреваемый элемент. Однокомфорочность не дает возможности нагрева нескольких объектов одновременно, а мощный поток пламени при приготовлении пищи вызывает ее пригар, а также сокращает срок использования посуды. Из известных наиболее близкой к предлагаемому устройству является газовая плита туристская 2, содержащая несущий кожух, опоры, горелку и газовый баллончик. Недостатком этой плиты является малый ресурс газового баллончика, что ограничивает область применения подобного устройства. Задачей, решаемой изобретением, является реализация возможности нагрева устройством двух объектов одновременно и стабилизация пламени горелки для повышения качества готовящейся пищи. Для этого нагревательно-варочное устройство на базе паяльной лампы, состоящее из приемной трубы,корпуса расширителя пламени и двух конфорок, снабжается системой стабилизации и разделения потоков пламени. Корпус расширителя пламени можно изготовить из прямоугольной или круглой трубы, уголка или гнутого профиля. Сущность изобретения поясняется чертежом, на котором представлен общий вид устройства (на примере прямоугольной трубы). Нагревательно-варочное устройство состоит из корпуса расширителя пламени 1, устанавливаемого на четыре опоры 2, щек корпуса (для прямоугольной трубы) 3, приемной трубы 4, куда вставляется горловина горящей паяльной лампы, двух конфорок 5 с отражателями пламени 6, опор посуды 7, кольца 8,предназначенного для заглушки (при необходимости) одной из конфорок. Нагревательный объект - 9. Работает устройство следующим образом. Корпус 1 (в случае съемной конструкции опор) устанавливается на опоры 2. В приемную трубу 4 вводится наконечник горящей паяльной лампы, пламя которой стабилизируется и разделяется в расширителе 1. Через горловину каждой из конфорок 5 и отражатель 6 пламя проходит между нагреваемым предметом и щеками 3, обеспечивая достаточно равномерный прогрев объекта 9. Конструкция устройства удобна в транспортировке (съемные опоры, как правило, располагаются внутри корпуса), технологична в изготовлении, не боится ударов, функционирует длительный период, обеспечивая быстрое приготовление пищи (или подогрев двигателя) даже при больших морозах. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
