Измерительный центр

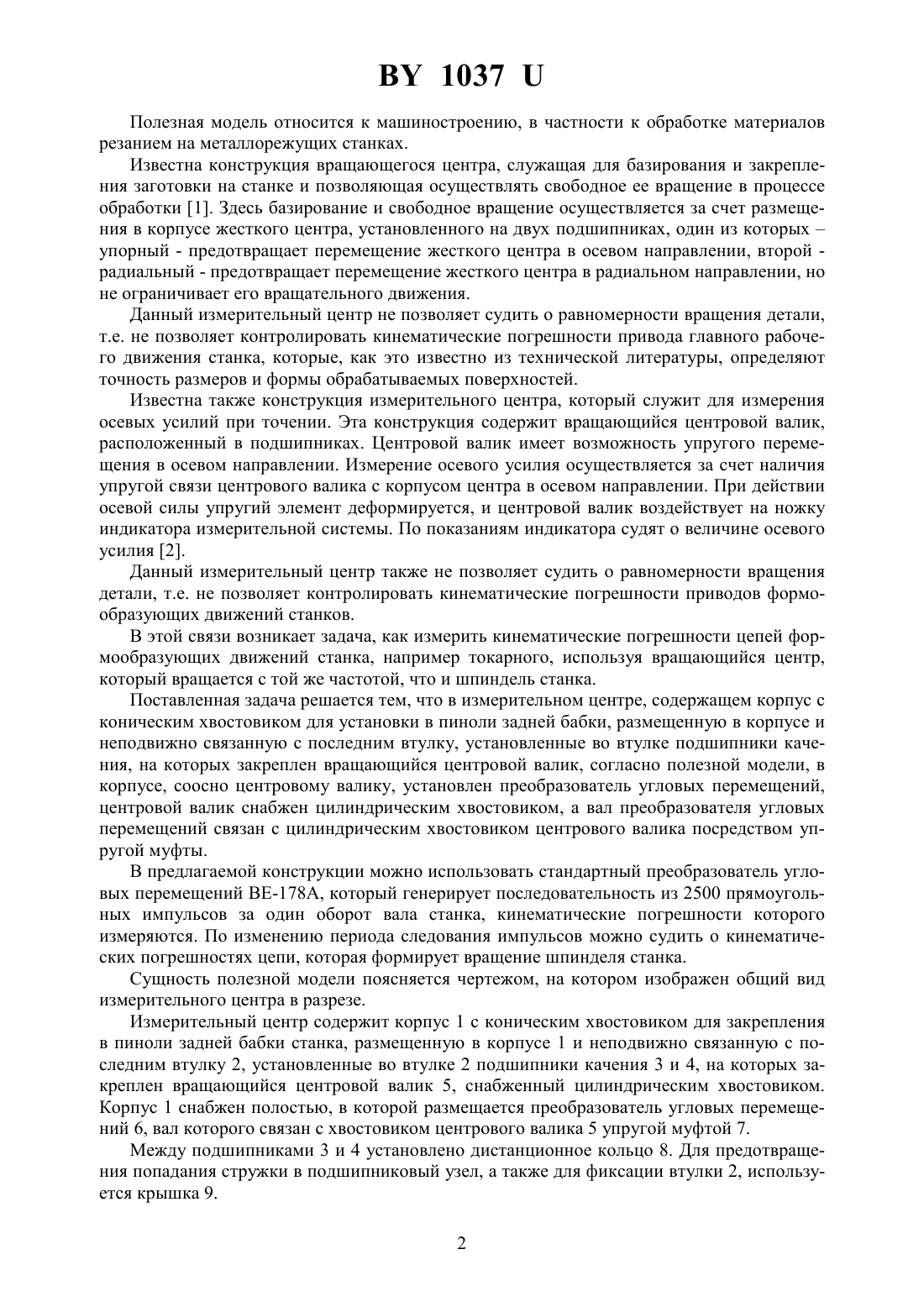

(71) Заявитель Могилевский государственный технический университет(72) Авторы Пашкевич Михаил Федорович Жолобов Александр Алексеевич Пашкевич Виктор Михайлович Будкевич Алексей Михайлович(73) Патентообладатель Могилевский государственный технический университет(57) Измерительный центр, содержащий корпус с коническим хвостовиком для установки в пиноли задней бабки, размещенную в корпусе и неподвижно связанную с последним втулку, установленные во втулке подшипники качения, на которых закреплен вращающийся центровой валик, отличающийся тем, что в корпусе, соосно центровому валику,установлен преобразователь угловых перемещений, центровой валик снабжен цилиндрическим хвостовиком, а вал преобразователя угловых перемещений связан с цилиндрическим хвостовиком центрового валика посредством упругой муфты.(пред.) и др. -М. Машиностроение, 1984. - Т.2/Под. ред. Б.Н. Вардашкина и В.В. Данилевского. 1984. - С. 119. 2. Ансеров Приспособления для металлорежущих станков. Изд. 4-е. - Л. Машиностроение, 1975. - С. 391. 1037 Полезная модель относится к машиностроению, в частности к обработке материалов резанием на металлорежущих станках. Известна конструкция вращающегося центра, служащая для базирования и закрепления заготовки на станке и позволяющая осуществлять свободное ее вращение в процессе обработки 1. Здесь базирование и свободное вращение осуществляется за счет размещения в корпусе жесткого центра, установленного на двух подшипниках, один из которыхупорный - предотвращает перемещение жесткого центра в осевом направлении, второй радиальный - предотвращает перемещение жесткого центра в радиальном направлении, но не ограничивает его вращательного движения. Данный измерительный центр не позволяет судить о равномерности вращения детали,т.е. не позволяет контролировать кинематические погрешности привода главного рабочего движения станка, которые, как это известно из технической литературы, определяют точность размеров и формы обрабатываемых поверхностей. Известна также конструкция измерительного центра, который служит для измерения осевых усилий при точении. Эта конструкция содержит вращающийся центровой валик,расположенный в подшипниках. Центровой валик имеет возможность упругого перемещения в осевом направлении. Измерение осевого усилия осуществляется за счет наличия упругой связи центрового валика с корпусом центра в осевом направлении. При действии осевой силы упругий элемент деформируется, и центровой валик воздействует на ножку индикатора измерительной системы. По показаниям индикатора судят о величине осевого усилия 2. Данный измерительный центр также не позволяет судить о равномерности вращения детали, т.е. не позволяет контролировать кинематические погрешности приводов формообразующих движений станков. В этой связи возникает задача, как измерить кинематические погрешности цепей формообразующих движений станка, например токарного, используя вращающийся центр,который вращается с той же частотой, что и шпиндель станка. Поставленная задача решается тем, что в измерительном центре, содержащем корпус с коническим хвостовиком для установки в пиноли задней бабки, размещенную в корпусе и неподвижно связанную с последним втулку, установленные во втулке подшипники качения, на которых закреплен вращающийся центровой валик, согласно полезной модели, в корпусе, соосно центровому валику, установлен преобразователь угловых перемещений,центровой валик снабжен цилиндрическим хвостовиком, а вал преобразователя угловых перемещений связан с цилиндрическим хвостовиком центрового валика посредством упругой муфты. В предлагаемой конструкции можно использовать стандартный преобразователь угловых перемещений -178, который генерирует последовательность из 2500 прямоугольных импульсов за один оборот вала станка, кинематические погрешности которого измеряются. По изменению периода следования импульсов можно судить о кинематических погрешностях цепи, которая формирует вращение шпинделя станка. Сущность полезной модели поясняется чертежом, на котором изображен общий вид измерительного центра в разрезе. Измерительный центр содержит корпус 1 с коническим хвостовиком для закрепления в пиноли задней бабки станка, размещенную в корпусе 1 и неподвижно связанную с последним втулку 2, установленные во втулке 2 подшипники качения 3 и 4, на которых закреплен вращающийся центровой валик 5, снабженный цилиндрическим хвостовиком. Корпус 1 снабжен полостью, в которой размещается преобразователь угловых перемещений 6, вал которого связан с хвостовиком центрового валика 5 упругой муфтой 7. Между подшипниками 3 и 4 установлено дистанционное кольцо 8. Для предотвращения попадания стружки в подшипниковый узел, а также для фиксации втулки 2, используется крышка 9. 2 1037 Измерительный центр работает следующим образом. Измерительный центр устанавливают в пиноли задней бабки токарного станка также,как и обычный вращающийся центр. Преобразователь угловых перемещений 6 подключают к измерительной системе. Обрабатываемую заготовку устанавливают на центровой валик 5 и поджимают при помощи маховика задней бабки. При вращении шпинделя станка с заготовкой вращается и центровой валик 5. Через упругую муфту 7 передается вращение на вал преобразователя угловых перемещений 6, который при вращении генерирует последовательность прямоугольных импульсов, которая регистрируется измерительной системой, построенной на основе персональной ЭВМ. Математическая обработка записанной информации позволяет определить кинематические погрешности цепи формообразующего движения станка и затем использовать их значения при анализе точности обработки деталей на данном станке. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
