Складной стакан

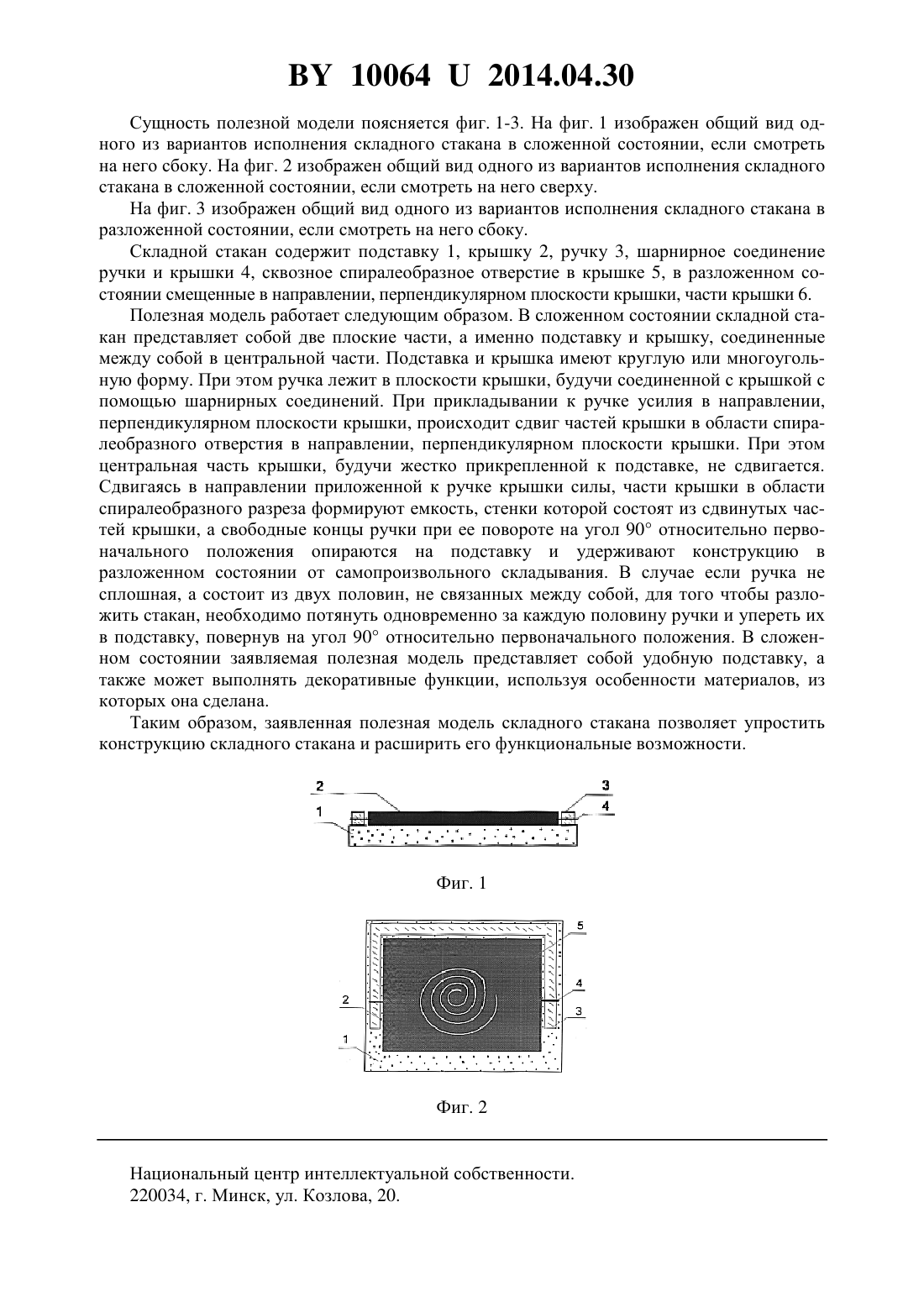

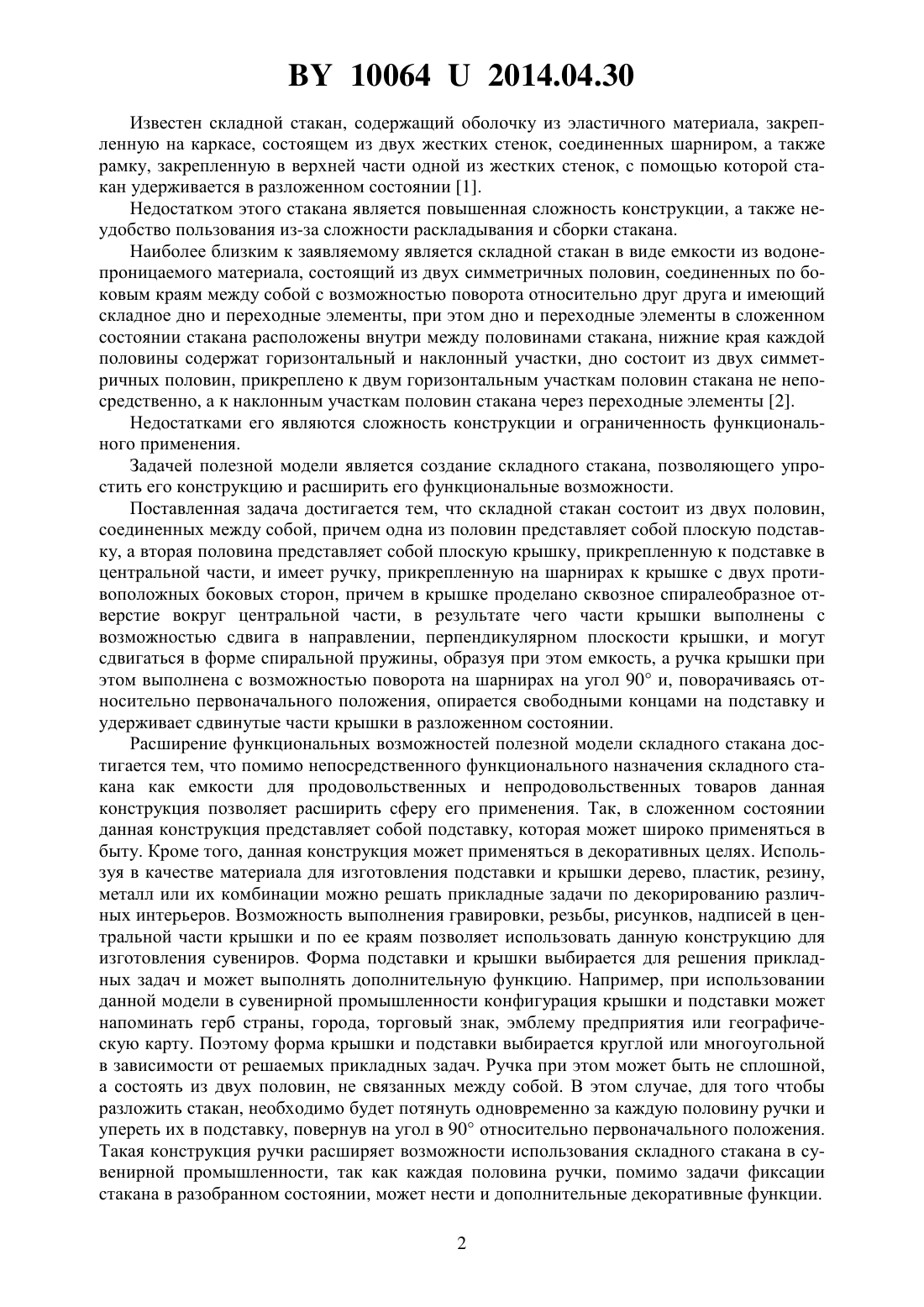

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Гайдук Сергей Иванович(72) Автор Гайдук Сергей Иванович(73) Патентообладатель Гайдук Сергей Иванович(57) 1. Складной стакан, состоящий из двух половин, соединенных между собой, отличающийся тем, что одна из половин представляет собой плоскую подставку, а вторая половина представляет собой плоскую крышку, прикрепленную к подставке в центральной части, и имеет ручку, прикрепленную на шарнирах к крышке с двух противоположных сторон, причем в крышке проделано сквозное спиралеобразное отверстие вокруг центральной части, в результате чего части крышки выполнены с возможностью сдвига в направлении, перпендикулярном плоскости крышки, в форме спиральной пружины, образуя при этом емкость, а ручка крышки при этом выполнена с возможностью поворота на шарнирах на угол 90 относительно первоначального положения и опирается свободными концами на подставку, удерживая сдвинутые части крышки в разложенном состоянии. 2. Складной стакан по п. 1, отличающийся тем, что подставка и крышка имеют круглую или многоугольную форму. 3. Складной стакан по п. 1, отличающийся тем, что ручка состоит из двух половин,не связанных между собой. Фиг. 3 Полезная модель относится к бытовым приборам, а именно к емкостям для продуктов или непродовольственных товаров, и может быть использована при изготовлении изделий легкой промышленности и сувениров. 100642014.04.30 Известен складной стакан, содержащий оболочку из эластичного материала, закрепленную на каркасе, состоящем из двух жестких стенок, соединенных шарниром, а также рамку, закрепленную в верхней части одной из жестких стенок, с помощью которой стакан удерживается в разложенном состоянии 1. Недостатком этого стакана является повышенная сложность конструкции, а также неудобство пользования из-за сложности раскладывания и сборки стакана. Наиболее близким к заявляемому является складной стакан в виде емкости из водонепроницаемого материала, состоящий из двух симметричных половин, соединенных по боковым краям между собой с возможностью поворота относительно друг друга и имеющий складное дно и переходные элементы, при этом дно и переходные элементы в сложенном состоянии стакана расположены внутри между половинами стакана, нижние края каждой половины содержат горизонтальный и наклонный участки, дно состоит из двух симметричных половин, прикреплено к двум горизонтальным участкам половин стакана не непосредственно, а к наклонным участкам половин стакана через переходные элементы 2. Недостатками его являются сложность конструкции и ограниченность функционального применения. Задачей полезной модели является создание складного стакана, позволяющего упростить его конструкцию и расширить его функциональные возможности. Поставленная задача достигается тем, что складной стакан состоит из двух половин,соединенных между собой, причем одна из половин представляет собой плоскую подставку, а вторая половина представляет собой плоскую крышку, прикрепленную к подставке в центральной части, и имеет ручку, прикрепленную на шарнирах к крышке с двух противоположных боковых сторон, причем в крышке проделано сквозное спиралеобразное отверстие вокруг центральной части, в результате чего части крышки выполнены с возможностью сдвига в направлении, перпендикулярном плоскости крышки, и могут сдвигаться в форме спиральной пружины, образуя при этом емкость, а ручка крышки при этом выполнена с возможностью поворота на шарнирах на угол 90 и, поворачиваясь относительно первоначального положения, опирается свободными концами на подставку и удерживает сдвинутые части крышки в разложенном состоянии. Расширение функциональных возможностей полезной модели складного стакана достигается тем, что помимо непосредственного функционального назначения складного стакана как емкости для продовольственных и непродовольственных товаров данная конструкция позволяет расширить сферу его применения. Так, в сложенном состоянии данная конструкция представляет собой подставку, которая может широко применяться в быту. Кроме того, данная конструкция может применяться в декоративных целях. Используя в качестве материала для изготовления подставки и крышки дерево, пластик, резину,металл или их комбинации можно решать прикладные задачи по декорированию различных интерьеров. Возможность выполнения гравировки, резьбы, рисунков, надписей в центральной части крышки и по ее краям позволяет использовать данную конструкцию для изготовления сувениров. Форма подставки и крышки выбирается для решения прикладных задач и может выполнять дополнительную функцию. Например, при использовании данной модели в сувенирной промышленности конфигурация крышки и подставки может напоминать герб страны, города, торговый знак, эмблему предприятия или географическую карту. Поэтому форма крышки и подставки выбирается круглой или многоугольной в зависимости от решаемых прикладных задач. Ручка при этом может быть не сплошной,а состоять из двух половин, не связанных между собой. В этом случае, для того чтобы разложить стакан, необходимо будет потянуть одновременно за каждую половину ручки и упереть их в подставку, повернув на угол в 90 относительно первоначального положения. Такая конструкция ручки расширяет возможности использования складного стакана в сувенирной промышленности, так как каждая половина ручки, помимо задачи фиксации стакана в разобранном состоянии, может нести и дополнительные декоративные функции. 2 100642014.04.30 Сущность полезной модели поясняется фиг. 1-3. На фиг. 1 изображен общий вид одного из вариантов исполнения складного стакана в сложенной состоянии, если смотреть на него сбоку. На фиг. 2 изображен общий вид одного из вариантов исполнения складного стакана в сложенной состоянии, если смотреть на него сверху. На фиг. 3 изображен общий вид одного из вариантов исполнения складного стакана в разложенной состоянии, если смотреть на него сбоку. Складной стакан содержит подставку 1, крышку 2, ручку 3, шарнирное соединение ручки и крышки 4, сквозное спиралеобразное отверстие в крышке 5, в разложенном состоянии смещенные в направлении, перпендикулярном плоскости крышки, части крышки 6. Полезная модель работает следующим образом. В сложенном состоянии складной стакан представляет собой две плоские части, а именно подставку и крышку, соединенные между собой в центральной части. Подставка и крышка имеют круглую или многоугольную форму. При этом ручка лежит в плоскости крышки, будучи соединенной с крышкой с помощью шарнирных соединений. При прикладывании к ручке усилия в направлении,перпендикулярном плоскости крышки, происходит сдвиг частей крышки в области спиралеобразного отверстия в направлении, перпендикулярном плоскости крышки. При этом центральная часть крышки, будучи жестко прикрепленной к подставке, не сдвигается. Сдвигаясь в направлении приложенной к ручке крышки силы, части крышки в области спиралеобразного разреза формируют емкость, стенки которой состоят из сдвинутых частей крышки, а свободные концы ручки при ее повороте на угол 90 относительно первоначального положения опираются на подставку и удерживают конструкцию в разложенном состоянии от самопроизвольного складывания. В случае если ручка не сплошная, а состоит из двух половин, не связанных между собой, для того чтобы разложить стакан, необходимо потянуть одновременно за каждую половину ручки и упереть их в подставку, повернув на угол 90 относительно первоначального положения. В сложенном состоянии заявляемая полезная модель представляет собой удобную подставку, а также может выполнять декоративные функции, используя особенности материалов, из которых она сделана. Таким образом, заявленная полезная модель складного стакана позволяет упростить конструкцию складного стакана и расширить его функциональные возможности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
