Устройство для селективной выемки пласта полезного ископаемого

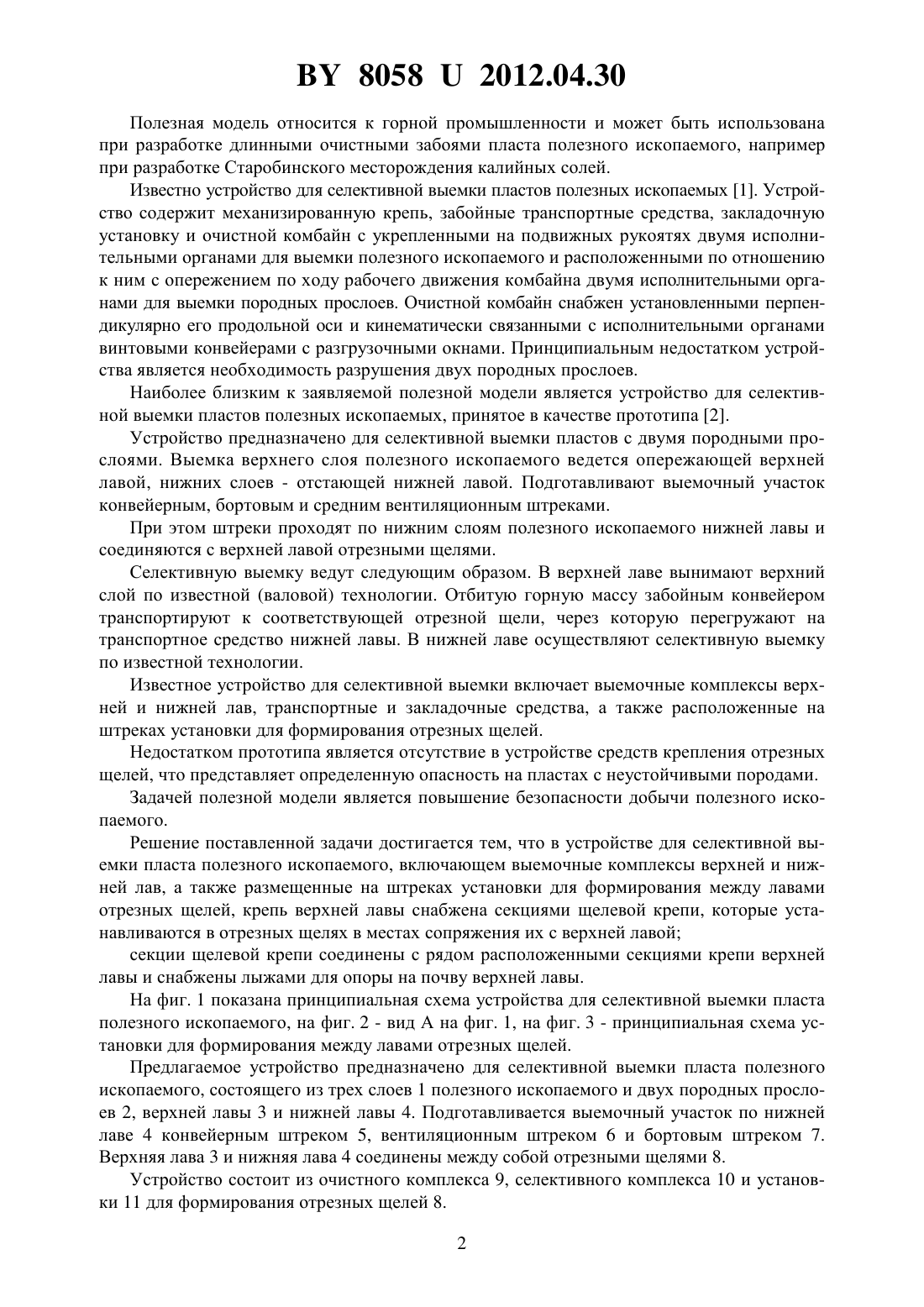

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СЕЛЕКТИВНОЙ ВЫЕМКИ ПЛАСТА ПОЛЕЗНОГО ИСКОПАЕМОГО(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Морев Аркадий Борисович Смычник Анатолий Данилович(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) 1. Устройство для селективной выемки пласта полезного ископаемого, включающее выемочные комплексы верхней и нижней лав, а также размещенные на штреках установки для формирования между лавами отрезных щелей, отличающееся тем, что крепь верхней лавы снабжена секциями щелевой крепи, которые устанавливаются в отрезных щелях в местах сопряжения их с верхней лавой. 2. Устройство по п. 1, отличающееся тем, что секции щелевой крепи соединены с рядом расположенными секциями крепи верхней лавы и снабжены лыжами для опоры на почву верхней лавы. 80582012.04.30 Полезная модель относится к горной промышленности и может быть использована при разработке длинными очистными забоями пласта полезного ископаемого, например при разработке Старобинского месторождения калийных солей. Известно устройство для селективной выемки пластов полезных ископаемых 1. Устройство содержит механизированную крепь, забойные транспортные средства, закладочную установку и очистной комбайн с укрепленными на подвижных рукоятях двумя исполнительными органами для выемки полезного ископаемого и расположенными по отношению к ним с опережением по ходу рабочего движения комбайна двумя исполнительными органами для выемки породных прослоев. Очистной комбайн снабжен установленными перпендикулярно его продольной оси и кинематически связанными с исполнительными органами винтовыми конвейерами с разгрузочными окнами. Принципиальным недостатком устройства является необходимость разрушения двух породных прослоев. Наиболее близким к заявляемой полезной модели является устройство для селективной выемки пластов полезных ископаемых, принятое в качестве прототипа 2. Устройство предназначено для селективной выемки пластов с двумя породными прослоями. Выемка верхнего слоя полезного ископаемого ведется опережающей верхней лавой, нижних слоев - отстающей нижней лавой. Подготавливают выемочный участок конвейерным, бортовым и средним вентиляционным штреками. При этом штреки проходят по нижним слоям полезного ископаемого нижней лавы и соединяются с верхней лавой отрезными щелями. Селективную выемку ведут следующим образом. В верхней лаве вынимают верхний слой по известной (валовой) технологии. Отбитую горную массу забойным конвейером транспортируют к соответствующей отрезной щели, через которую перегружают на транспортное средство нижней лавы. В нижней лаве осуществляют селективную выемку по известной технологии. Известное устройство для селективной выемки включает выемочные комплексы верхней и нижней лав, транспортные и закладочные средства, а также расположенные на штреках установки для формирования отрезных щелей. Недостатком прототипа является отсутствие в устройстве средств крепления отрезных щелей, что представляет определенную опасность на пластах с неустойчивыми породами. Задачей полезной модели является повышение безопасности добычи полезного ископаемого. Решение поставленной задачи достигается тем, что в устройстве для селективной выемки пласта полезного ископаемого, включающем выемочные комплексы верхней и нижней лав, а также размещенные на штреках установки для формирования между лавами отрезных щелей, крепь верхней лавы снабжена секциями щелевой крепи, которые устанавливаются в отрезных щелях в местах сопряжения их с верхней лавой секции щелевой крепи соединены с рядом расположенными секциями крепи верхней лавы и снабжены лыжами для опоры на почву верхней лавы. На фиг. 1 показана принципиальная схема устройства для селективной выемки пласта полезного ископаемого, на фиг. 2 - вид А на фиг. 1, на фиг. 3 - принципиальная схема установки для формирования между лавами отрезных щелей. Предлагаемое устройство предназначено для селективной выемки пласта полезного ископаемого, состоящего из трех слоев 1 полезного ископаемого и двух породных прослоев 2, верхней лавы 3 и нижней лавы 4. Подготавливается выемочный участок по нижней лаве 4 конвейерным штреком 5, вентиляционным штреком 6 и бортовым штреком 7. Верхняя лава 3 и нижняя лава 4 соединены между собой отрезными щелями 8. Устройство состоит из очистного комплекса 9, селективного комплекса 10 и установки 11 для формирования отрезных щелей 8. 2 80582012.04.30 Очистной комплекс 9 расположен в верхней лаве 3 и состоит из очистного комбайна 12, лавной крепи 13 и забойного конвейера 14. Селективный комплекс 10 установлен на нижней лаве 4 и состоит из селективного комбайна 15, лавной крепи 16, забойного конвейера 17, перегружателей 18 и закладочных установок (на фигурах не показаны). Забойный конвейер 17 в месте расположения перегружателей 18 имеет рештак с разгрузочными окнами 19. В среднем вентиляционном штреке 6 и бортовом штреке 7 в разгрузочных окнах установлены управляемые задвижки (шиберы). На конвейерном штреке 5 перегружатель 18 выполнен реверсивным для возможности транспортирования полезного ископаемого на телескопическую доставочную систему (в состав устройства не входит), а закладочный материал - к метателю. В конвейерном штреке 5, среднем вентиляционном штреке 6 и бортовом штреке 7 расположены установка 11 для формирования отрезных щелей (на фиг. 1 не показана), которая состоит из цилиндрической фрезы 20, привода 21 и механизма перемещения 22. Для повышения безопасности добычи полезного ископаемого в отрезных щелях 8 в местах сопряжения с верхней лавой 3 установлены секции 23 щелевой крепи, которые звеньями 24 соединены с рядом расположенными секциями лавной крепи 13, а лыжами 25 опираются на почву верхней лавы 3. Для направления полезного ископаемого из верхней лавы 3 на перегружатель 18 предусмотрена течка 26. Для обслуживающего персонала верхней лавы 3 предусмотрены съемные лестницы 27 с переходными мостиками 28. Работает заявляемое устройство следующим образом. Выемку полезного ископаемого в верхней лаве 3 и нижней лаве 4 по добыче полезного ископаемого ведут одновременно. Выемку в верхней лаве 3 ведут по известным технологиям двумя одношнековыми или одним двухшнековым комбайном 12. Полезное ископаемое забойным конвейером 14 через отрезную щель 8 и течку 26 направляется на перегружатель 18 и далее на телескопическую транспортную систему на конвейерном штреке 5. По концам верхней лавы 3 выполнены ниши. В нижней лаве 4 вынимают слои полезного ископаемого 1 по известной валовой или селективной технологии. При селективной выемке породу из слоя 2 направляют в определенной последовательности к перегружателям 18 и далее к метателям. При этом перегружатель 18 на конвейерном штреке 5 реверсируют. Положение задвижки (шибера) разгрузочного окна 19 забойного конвейера 17 открыто при работе перегружателя 18 на среднем вентиляционном штреке 6. После выемки очередной стружки установками 11 проходят (удлиняют) отрезные щели 8. Разрушаемая при этом порода поступает на перегружатели 18 и далее направляется в выработанное пространство нижней лавы 4. Во время ведения закладочных работ в нижней лаве 4 выемка полезного ископаемого в верхней лаве 3 не ведется. Лавная крепь 13 перемещается на новую дорогу совместно с секциями 23 щелевой крепи, предварительно освобожденной от распора между боковыми стенками щели 8. При подходе селективного комбайна 10 к отрезной щели 8 съемная лестница 27 с переходным мостиком 28 снимается на время прохода комбайна. После снятия очередной стружки технологический цикл повторяется. Совокупность существенных признаков, характеризующих сущность предлагаемой полезной модели, может быть многократно использована при разработке по селективной технологии пластов полезных ископаемых с двумя породными прослоями, например, Старобинского месторождения калийных солей с получением технического результата, заключающегося в повышении безопасности добычи полезных ископаемых. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
