Колесный асфальтоукладчик

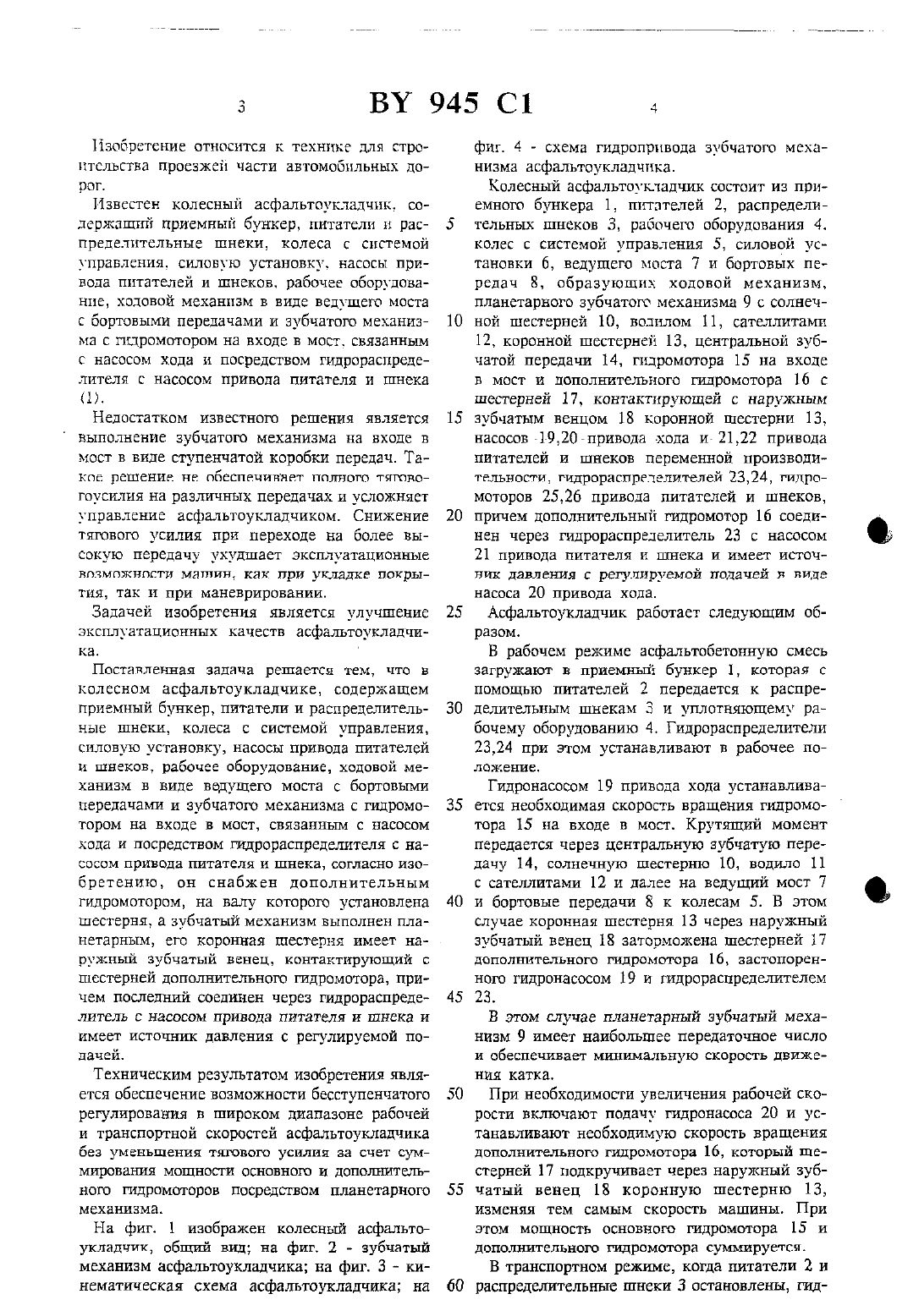

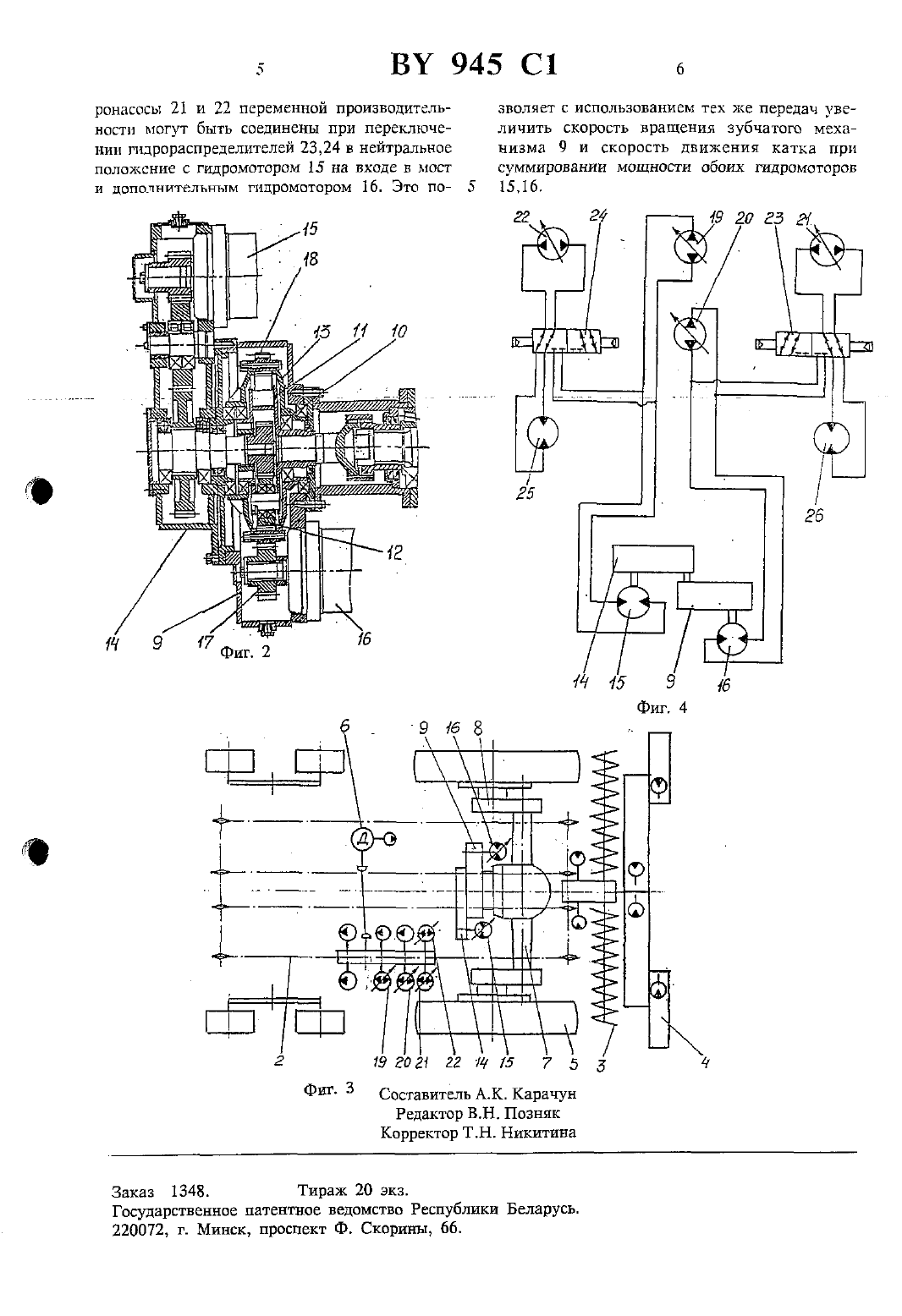

(12) ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬКолесный асфальтоукладчик, содержащий приемный бункер, питатели и распределительные шнеки, колеса с системой управления,силовую установку, насосы привода питателей и шнеков, рабочее оборудование, ходовой механизм в виде ведущего моста с бортовыми передачами и зубчатого механизма с гидромотором на входе в мост, связанным с насосом хода и посредством гидрораспределителя с насосом привода питателя и шнека, отличающийся тем, что он снабжен дополнительным тидромотором, на валу которою установлена шестерня, а зубчатый механизм выполнен планетарным, его коронная Шестерня имеет наружный зубчатый венец, контактирующий с шестерней дополнительного гидромотора, причем последний соединен через гидрораспределитель с насосами привода питателя и шнекаО и имеет источник давления с регулируемой(73) Патентообладатель Производственноконструкторское машиностроительное Предприятие Белдортехника (В)Изобретение относится к технике для строительства проезжей части автомобильных дорог.Известен колесный асфальтоукладчик, содержащий приемный бункер, питатели и распределительные шнеки, колеса с системой управления. силовую установку, насосы привода питателей и шнеков, рабочее оборудование, ходовой механизм в виде ведущего моста с бортовыми передачами и зубчатого механизма с гидромотором на входе в мост. связанным с насосом хода и посредством гидрораспределителя с насосом привода питателя и шнекаНедостатком известного решения является выполнение зубчатого механизма на входе в мост в виде ступенчатой коробки передач. ТаКОЕ РЕШЕНИЕ НЕ ООЕСПЕЧИВНВТ ПОЛНОГО ТЯГОВОгоусшлия на различных передачах и усложняет управление асфальтоукладчиком. Снижение тягового усилия при переходе на более высокую передачу ухудшает эксплуатационные ВОЗМОЖНОСТИ МИШЙН, КЭК при укладке ПОКРЫтия, так и при маневрировании.Задачей изобретения является улучшение эксплуатационных качеств асфальтоукладчика.Поставленная задача решается тем, что в колесном асфальтоукладчике, содержащем Приемный бункер, питатели и распределительные шнеки, колеса с системой управления,силовую установку, насосы привода питателей и шнеков, рабочее оборудование, ходовой механизм в виде ведущего моста с бортовыми передачами и зубчатого механизма с гидромотором на входе в мост, связанным с насосом хода и посредством гидрораспределителя с насосом привода питателя и шнека, согласно изобретению, он снабжен дополнительным гидромотором, на валу которого установлена шестерня, а зубчатый механизм выполнен планетарным, его коронная шестерня имеет наружный зубчатый венец, контактирующий с шестерней дополнительного Шдромотора, причем последний соединен через гтщрораспределитель с насосом привода питателя и шнека и имеет источник давления с регулируемой подачей.Техническим результатом изобретения является обеспечение возможности бесступенчатого регулирования в широком диапазоне рабочей и транспортной скоростей асфальтоукладчика без уменьшения тягового усилия за счет сумМИрОВаНИЯ МОЩНОСТИ ОСНОВНОГО И ДОПОЛНИТЕЛЬного гидромоторов посредством планетарного механизма.На фиг. 1 изображен колесный асфальтоукладчик, общий вид на фиг. 2 - зубчатый механизм асфальтоукладчика на фиг. 3 - кинематическая схема асфальтоукладчики нафиг. 4 - схема гидропривода зубчатого механизма асфальтоукладчика.Колесный асфальтоукладчик состоит из приемного бункера 1, питателей 2, распределительных шнеков 3, рабочего оборудования 4. колес с системой управления 5, силовой установки б, ведущего моста 7 и бортовых передач 8, образующих ходовой механизм,планетарного зубчатого механизма 9 с солнечной шестерней 10, водилом 11, сателлитами 12. коронной шестерней 13, центральной зубчатой передачи 14, гидромотора 15 на входе в мост и дополнительного гидромотора 16 с шестерней 17, контактирующей с наружным зубчатым венцом 18 коронной шестерни 13,насосов -1-9,20-привода хода и-21,22 привода питателей и шнеков переменной производительности, гидрораспределителей 23,24, гидромоторов 25,26 привода питателей и шнеков,причем дополнительный гидромотор 16 соединен через гидрораспределитель 23 с насосом 21 привода питателя и шнека и имеет источник давления с регулируемой подачей я виде насоса 20 привода хода.Асфальтоукладчик работает следующим образом.В рабочем режиме асфальтобетонную смесь загружают в приемный бункер 1, которая с помощью питателей 2 передается к распределительным шнекам 3 и уплотняющемут рабочему оборудованию 4, Гидрораспределитедти 23,24 при этом устанавливают в рабочее поЛОЖЕНИЕ.Гидронасосом 19 привода хода устанавливается необходимая скорость вращения гидромотора 15 на входе в мост. Крутящий момент передается через центральную губчатую передачу 14, солнечную шестерню 10, водило 11 с сателлитами 12 и далее на ведущий мост 7 и бортовые передачи 8 к колесам 5. В этом случае коронная шестерня 13 через наружный зубчатый венец 18 заторможена шестерней 17 дополнительного гидромотора 16, застопоренного гидронасосом 19 и гидрораспределителем 23.В этом случае планетарный зубчатый механизм 9 имеет наибольшее передаточное число И ООЕСПЕЧИВЗБТ МИНИМЗДЕЬНУЮ СКОРОСТЬ ДВИЖЕния катка, При необходимости увеличения рабочей скорости включают подзчу гидронасоса 20 и устанавливают необходимую скорость вращения дополнительного гидромотора 16, который шестерней 17 подкручивает через наружный зубчатый венец 18 коронную шестерню 13,изменяя тем самым скорость машины. При этом мощность основного гидромотора 15 и дополнительного гидромотора суммируется.ронасосы 21 и 22 переменной производительности могут быть соединены при переключенип пщрораспределъттелей 23,24 в нейтральное положение с гидромотором 15 на входе в мост и дополнительным пщромотором 16. Это по- 5зволяет с использованием тех же передач увеличить скорость вращения зубчатого механизма 9 и скорость движения катка присуммировании мощности обоих гидромоторов 15,16.Государственное патентное ведомство Республики Беларусь.
