Дорожный самоходный каток

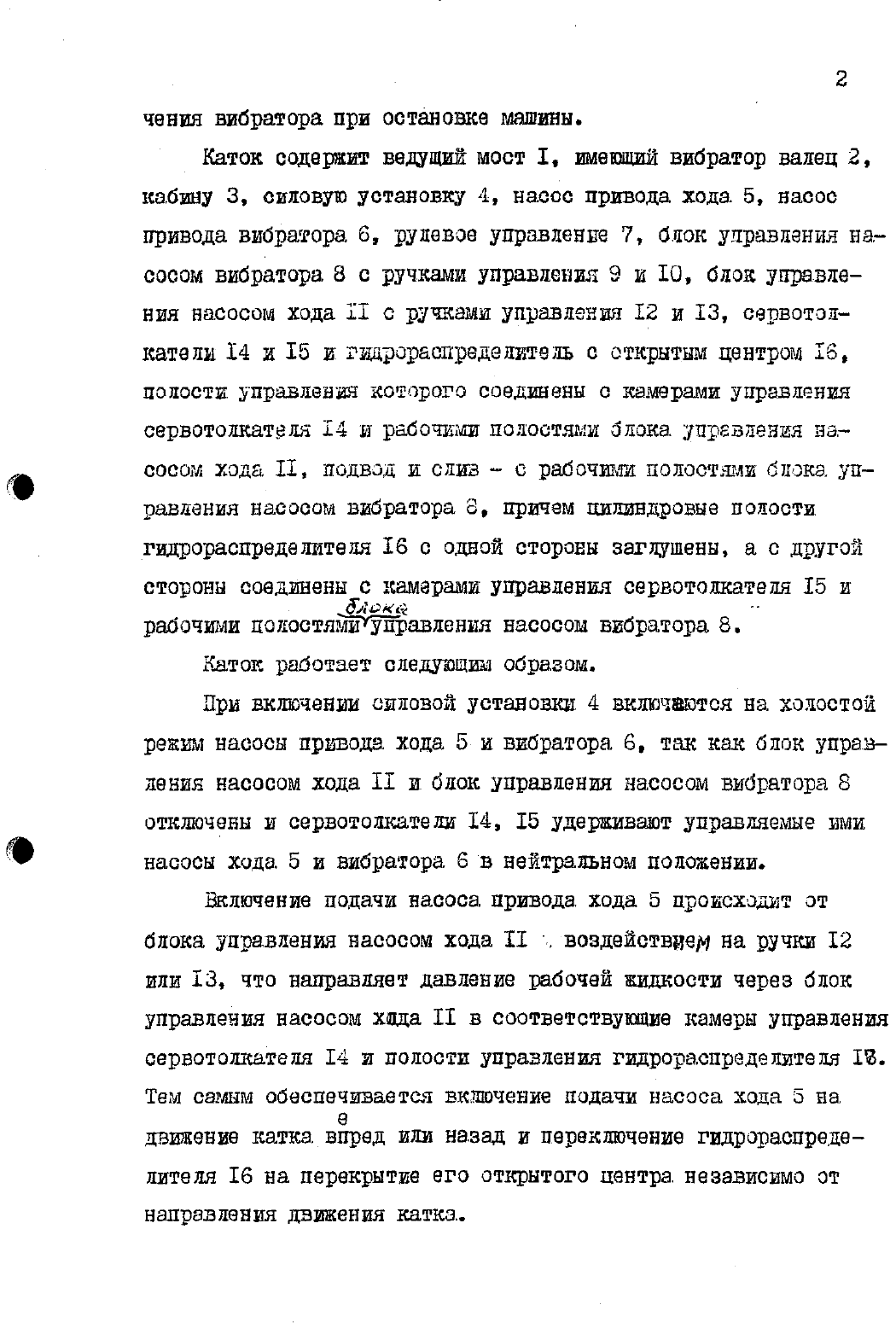

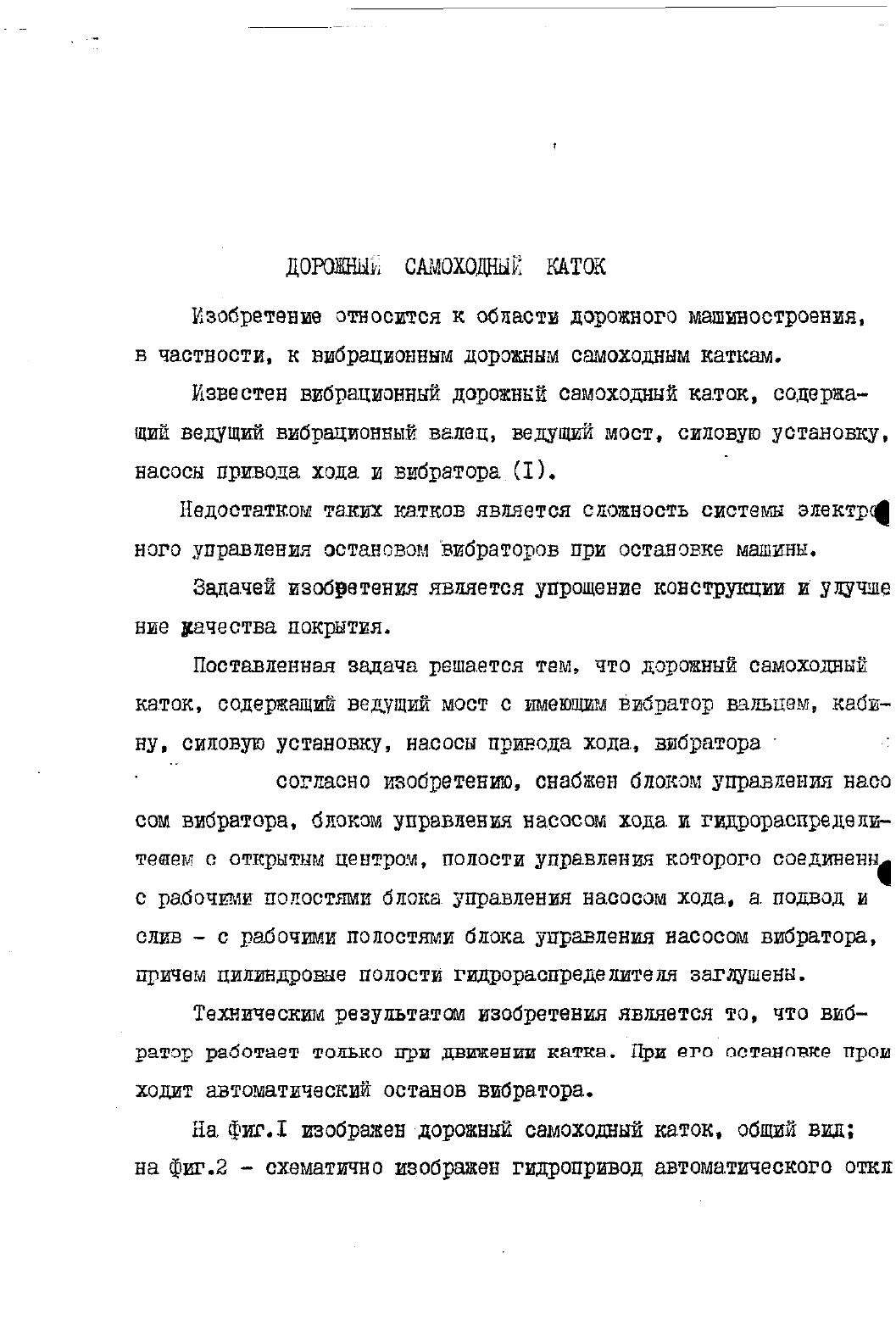

12 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬводственная фирма Аскаф (ВЧ)(73) Патентообладатель Производственноконструкторское машиностроительное предприятие Белдортехника (ВУ)(57) Дорожный самоходный каток, содержащий ведущий мост с имеющим вибратор валъпем,кабину, силовую установку, насосы привода 7 5хода, вибратора, отличающийся тем, что он снабжен блоком управления насосом вибратора, блоком управления насосом хода и гидрораспределителем с открытым центром, полости у 4 д управления которого соединены с рабочими О полостями блока управлении насосом хода, аподвод и слив - с рабочими полостями блока 2 о управления насосом вибратора, причем цилин- дю дровые полости гидрораспределителя 3 аглуше д Ч на. ны. йизобретение относится к ооласти дорожного машиностроения,в частности, н вибрационным дорожным самоходным катком.Известен вибрационный дорожный самоходный каток, содержащий ведущий вибрационный валец ведущий МОСТ, силовую установку. насосы привода хода и вибратора (1).Недостатков текло катков является сложность системы злектрг ного управления остановом вибраторов при остановке машины.Задачей изобретения является упрощение констРУКЦИи и улучше ние качества покрытия.Поставленная задача решается тем, что дорожный самоходный каток, содержащий ведущий мост с имеющим Вибратор вальцов, кабину, силовую установку, насосы привода хода, вибратораИ согласно изобретению, снабжен слоном управления насо сом вибратора, блоком управления насосом хода в гидрораспредели тесен с открытым центром, полости управление которого соедивенн. с рабочими полостями олока.управления насосом хода, е подвод и слив с раоочии полостями блока управления насосом вибратора,причем цилиндровые полости гидрораспределителн заглшены.Техническим результатом изобретения является то, что виоратор работает только при движении катка. при его остановке пров ходит автоматический останов вибратора.На.Фиг.1 изображен дорожный самоходный каток. общий вид на фит.2 схематично изображен гидропривод автоматического отнлченпя вибратора при остановке машины.Каток содержит ведущий мост 1. имеющий вибратор валец 2,кабину З, силовую установку 4, насос привода хода 5, насос привода вибратора 6, рулевое управлеяне 7, блок управления наг сосом вибратора 8 с ручками управления 9 н 10, блок упряженвя насосом хода 11 о ручками управления 12 в 13, сорветсякателл 14 н 15 в гялрораспределнтель с открытым центром 16,полоотп управления которого соединены о камерами управления сервотолкателя 14 н рабочими полостями блока управления НЗН оосом хода 11, подвод п слнв ш с рабочими полостями слона уп равления насосом вибратора 8, Причем Цилиндровые полостистороны соединены с камерами управления сервотолкателя 15 л рабочими полостяавлевня насосом впоратора 8. Каток работает следующие образом.При включении опловой установки 4 включаются на холостой реалы насосы привода хода 5 и вибратора 6, так как блок управления насосом хода 11 И блок управления насосом вибратора 8 отключены И сервотолкателн 14, 15 удерживают управляемые ими насосы хода 5 н вибратора 6 в нейтральном положении.Включение подали насоса привода хода 5 происходит от блока управления насосом хода 11 ц воздействием на ручки 12 или 13. что направляет давление рабочей липкости через блок управления насосом хила 11 в соответствующие камеры управления сервотоляателя 14 И полости управления гвдрораснределителя 18.Тем самым обеспечивается включение подачи насоса хода 5 наЭ ДВИЖЕНИЕ катка ВПРЗД ИЛИ назад И ПЭРЭКПЮЧЭНИЭ гидрораспредеЦИТЭЛЯ 16 на перекрытие ЕГО ОТНрЫТОГО центра НВВЭВИСИМО ОТ НЭПРЗВПВНИЯ ДВИЖЕНИЯ катка.Если при этом ручки 9 и 10 блока управлении насосом виора тора 8 оставались в неитралном положении, подача насоса приводе вибратора 6 на включается и каток осуществляет воздействие на уплотияемое покрытие только своей массой.Если одна из ручек 9 или 19 блока управлении насосом вибратора.8 будет переведена в рабочее положение. давление рабочей жидкости направляется в соответствующую камеру управления оер вотолкателя 15 и включает подачу насоса привода вибратора 6 в том или ином направлении. . СПри остановке катка переводом в нейтральное положение ручек 12 или 13 блока управления насосом хода 11 давление в управлении привода хода исчезает и пружины переводят поршень оервотолкателя 14 и золотник гищрораспределителя 16 в нейтральное положение. Это вызывает выключение подачи насоса привода хода 5 и соединение пеплу собой через открытый центр гидрораопределитепя 16 камер управления оервотопькатеия 15. пружины которого переводят его поршень в нейтральное положение, вызывающее остановку подам чи насоса привода вибратора 6 и соответствующую остановку виб ротора.Для возобновлении движения катка необходимо перевести в рабочее положение ручку 12 или 13 блока управлении насосом ходе 11, что при нахождении ручки 9 или 10 блока управлении насосомЯ вибратора в рабочем положении продолжит работу катка в автоматичеоком режиме отключения вибратора при остановке катка.Заказ 1145. Тираж 20 экз. Государственное патентное ведомство Республики Бсларусь.
