Питатель кормов

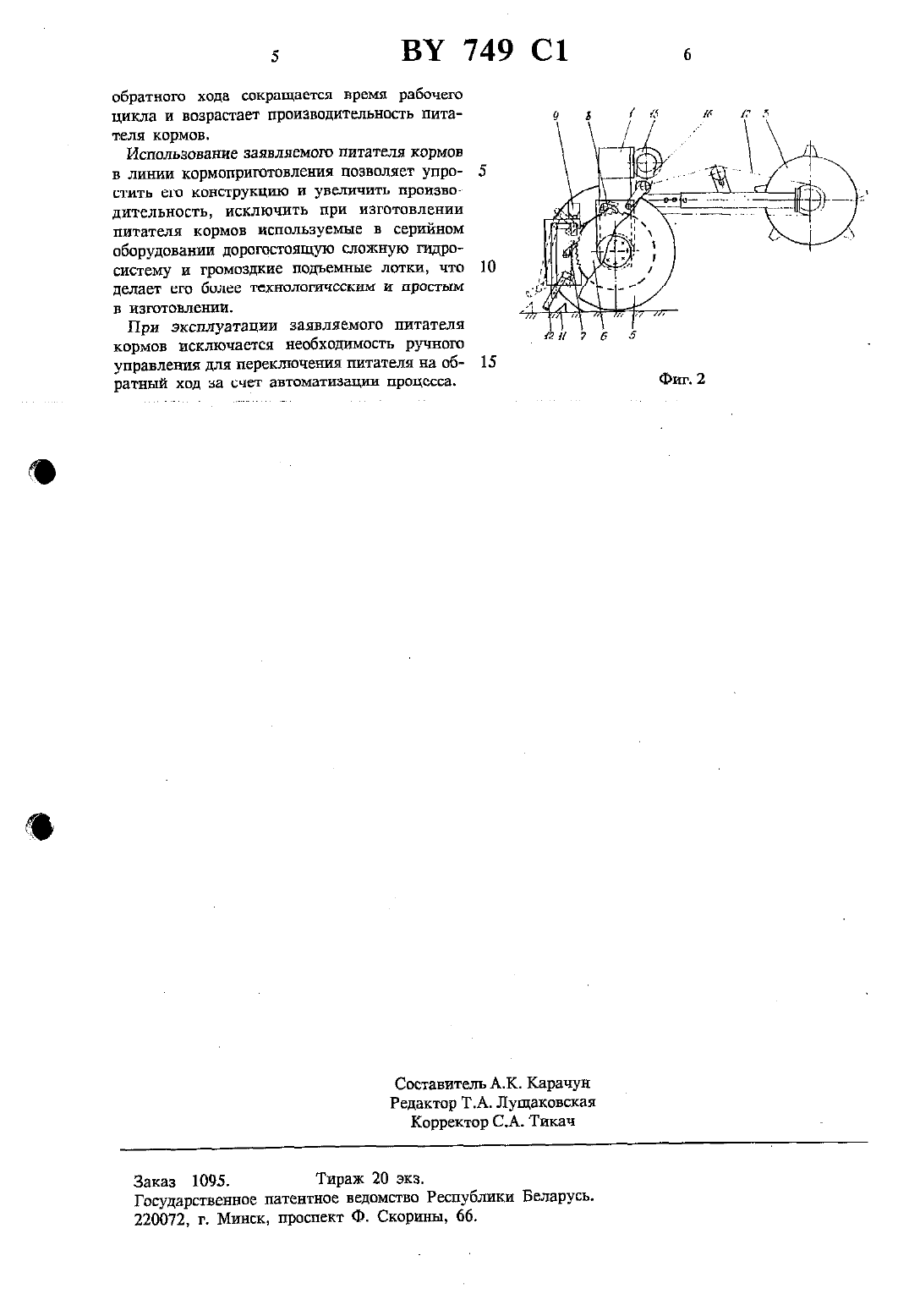

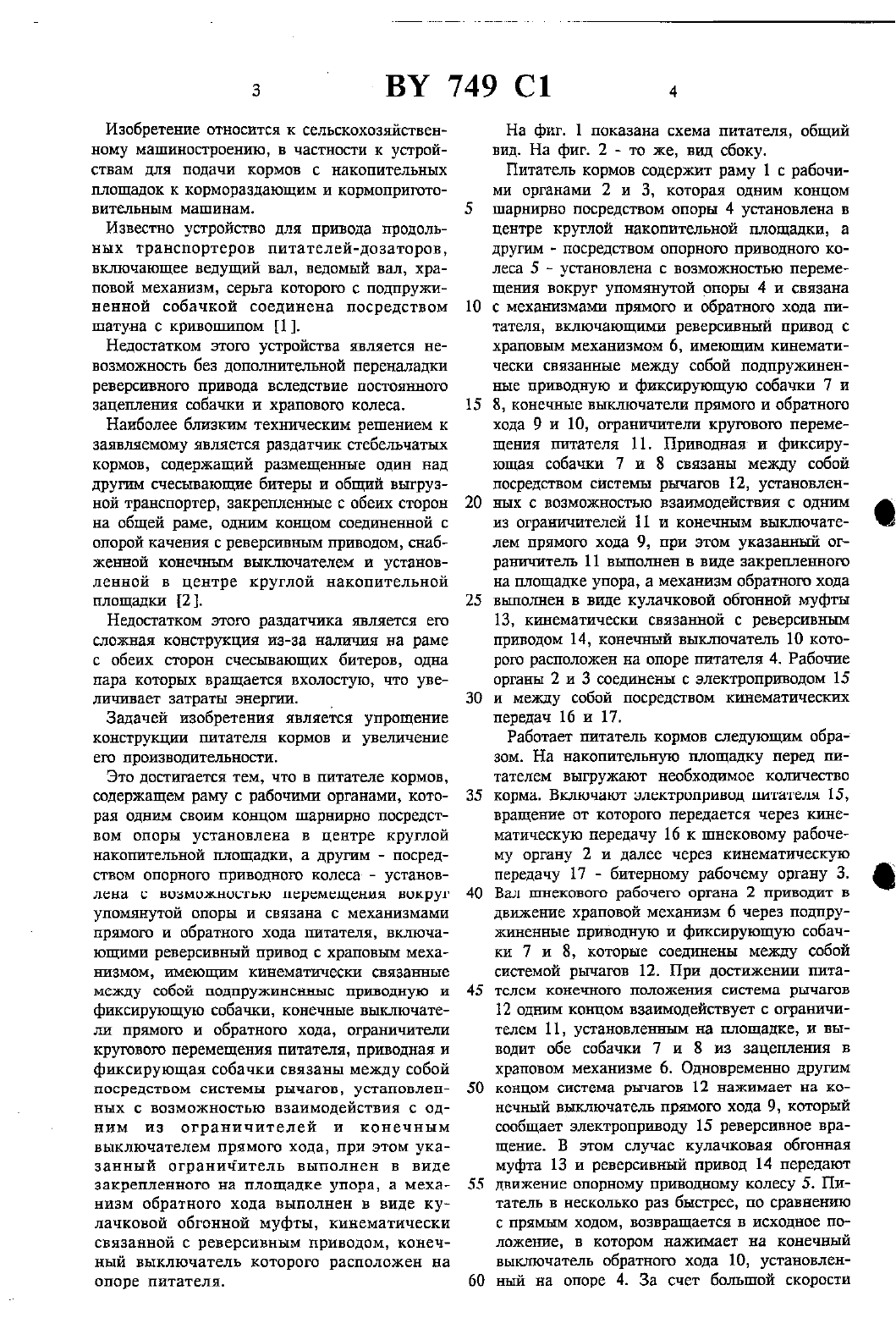

12 д ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕШХРУСЬ(73) Патентообладатель Центральный научно-исследователъский институт механи зации и электрификации сельского хозяйства (ВЧ)Питатель кормов, содержащий раму с рабочими органами, которая одним овощи концом шарнирно посредством опоры установлена в центре круглой накопительной площадки, а другим посредством опорного приводного колеса установлена с возможностью перемещения вокруг упомянутой опоры, связана с механизмами прямою и обратного хода питателя, включающими реверсивный привод с храповым механизмом, имеющим кинематически связанные между собой подпружиненные приводную и фиксирующую собачки, конечные выключатели прямою и обратного хода,ограничители кругового перемещения питателя, отличающийся тем, что приводная и фик сирующан собачки связаны между собойпосредством системы рычагов, установленных с возможностью взаимодействия с одним из ограничителей и конечным выключателем прямою хода, при этом указанный ограничитель выполнен в виде закрепленного на площадке упора, а механизм обратного хода выполнен в виде кулачковой обгониой муфты,кинематически связанной с реверсивным приводом, конечный выключатель которого расположен на опоре питателя.Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для подачи кормов с накопительных площадок к кормораздающим и кормоприготовительным машинам.Известно устройство для привода продольных транспортеров питателей-дозаторов,включающее ведущий вал, ведомый вал, храповой механизм, серьга которого с подпружиненной собачкой соединена посредством шатуна с кривошипом 1.Недостатком этого устройства является невозможность без дополнительной переналадки реверсивного привода вследствие постоянного зацепления собачки и кранового колеса.Наиболее близким техническим решением к заявляемому является раздатчшс стебельчатых кормов, содержащий размещенные один над другим счесывающие битеры и общий выгрузной транспортер, закрепленные с обеих сторон на общей раме, одним концом соединенной с опорой качения с реверсивным приводом, снабженной конечным выключателем и установленной в центре круглой накопительной площадки 12.Недостатком этого раздатчика является его сложная конструкция из-за наличия на раме с обеих сторон счесывающих битеров, одна пара которых вращается вхолостую, что увеличивает затраты энергии. УЗадачей изобретения является упрощение конструкции питателя кормов и увеличение его производительности.Это достигается тем, что в питателе кормов,содержащем раму с рабочими органами, которая одним своим концом шарнирно посредством опоры установлена в центре круглой накопительной площадки, а другим - посредством опорного приводного колеса- - установлена с возможностью перемещения вокруг упомянутой опоры и связана с механизмами прямого и обратного хода питателя, включающими реверсивный привод с краповым механизмом, имеющим кинематически связанные между собой подпружинснныс приводную и фиксирующую собачки, конечные выключатели прямого и обратного хода, ограничитешг кругового перемещения питателя, приводная и фиксирующая собачки связаны между собой посредством системы рычагов, установленных с возможностью взаимодействия с одним из ограничителей и конечным выключателем прямого хода, при этом указанный ограничитель выполнен в виде закрепленного на площадке упора, а механизм обратного хода выполнен в виде кулачковой обгонной муфты, кинематически связанной с реверсивным приводом, конечный выключатель которого расположен на опоре питателя.Питатель кормов содержит раму 1 с рабочими органами 2 и 3, которая одним концом шарнирно посредством опоры 4 установлена в центре круглой накопительной площадки, а другим - посредством опорного приводного колеса 5 - установлена с возможностью перемещения вокруг упомянутой опоры 4 и связана с механизмами прямого и обратного хода питателя, включающими реверсивный привод с храповым механизмом 6, имеющим кинематически связанные между собой подпружиненные приводную и фиксирующую собачки 7 и 8, конечные выключатели прямого и обратного кода 9 и 10, ограничители кругового перемещения питателя 11. Приводная и фиксирующая собачки 7 и 8 связаны между собой посредством системы рычагов 12, установленных с возможностью взаимодействия с одним из ограничителей 11 и конечным выкшочателем прямого хода 9, при этом указанный оп раничитель 11 выполнен в виде закрепленного на площадке упора, а механизм обратного хода вьшолнен в виде кулачковой обгонной муфты 13, кинематически связанной с реверсивным приводом 14, конечный выключатель 10 которого расположен на опоре питателя 4. Рабочие органы 2 и 3 соединены с электроприводом 15 и между собой посредством кинематических передач 16 и 17.Работает питатель кормов следующим образом. На накопительную площадку перед питателем выгружают необходимое количество корма. Включают электропривод питателя 15,вращение от которого передается через кинематическую передачу 16 к шнековому рабочему органу 2 и далее через кинематическую передачу 17 - битерному рабочему органу 3. Вал шнекового рабочего органа 2 приводит в движение крановой механизм 6 через подпружиненные приводную и фиксирующую собачки 7 и 8, которые соединены между собой системой рычагов 12. При достижении питаТСЛСМ КОНСЧНОГО ПОЛОХСЕНИЯ СИСТСМД РЫЧЦГОВ 12 одним концом взаимодействует с ограничителем 11, установленным на площадке, и выводит обе собачки 7 и 8 из зацепления в краповом механизме 6. Одновременно ДРУГИМ концом система рычагов 12 нажимает на конечный выключатель прямого хода 9, который сообщает электроприводу 15 реверсивное вращение. В этом случае кулачковая обгонная муфта 13 и реверсивный привод 14 передают движение опорному приводному колесу 5. Питатель в несколько раз быстрее, по сравнению с прямым ходом, возвращается в исходное положение, в котором нажимает на конечный выключатель обратного хода 10, установленный на опоре 4. За счет большой скоростиобратного хода сокращается время рабочего цикла и возрастает производительность питателя кормов.Использование заявляемого питателя кормов в линии кормопршотовления позволяет упро- 5 ститв его конструкцию и увеличить ироизво дительность, исключить при изготовлении питателя кормов используемые в серийном оборудовании дорогостоящую сложную падресистему и громоздкие подъемные лотки, что 10 делает его более технологическим и простым в изготовлении.При эксплуатации заявляемого питателя кормов исключается необходимость ручного управления для переключения питателя на об- 15 ратный ход за счет автоматизации процесса. Фиг. 2Заказ 1095. Тираж 20 экз. Государственное патентное ведомство Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
