Регулятор давления газа прямого действия

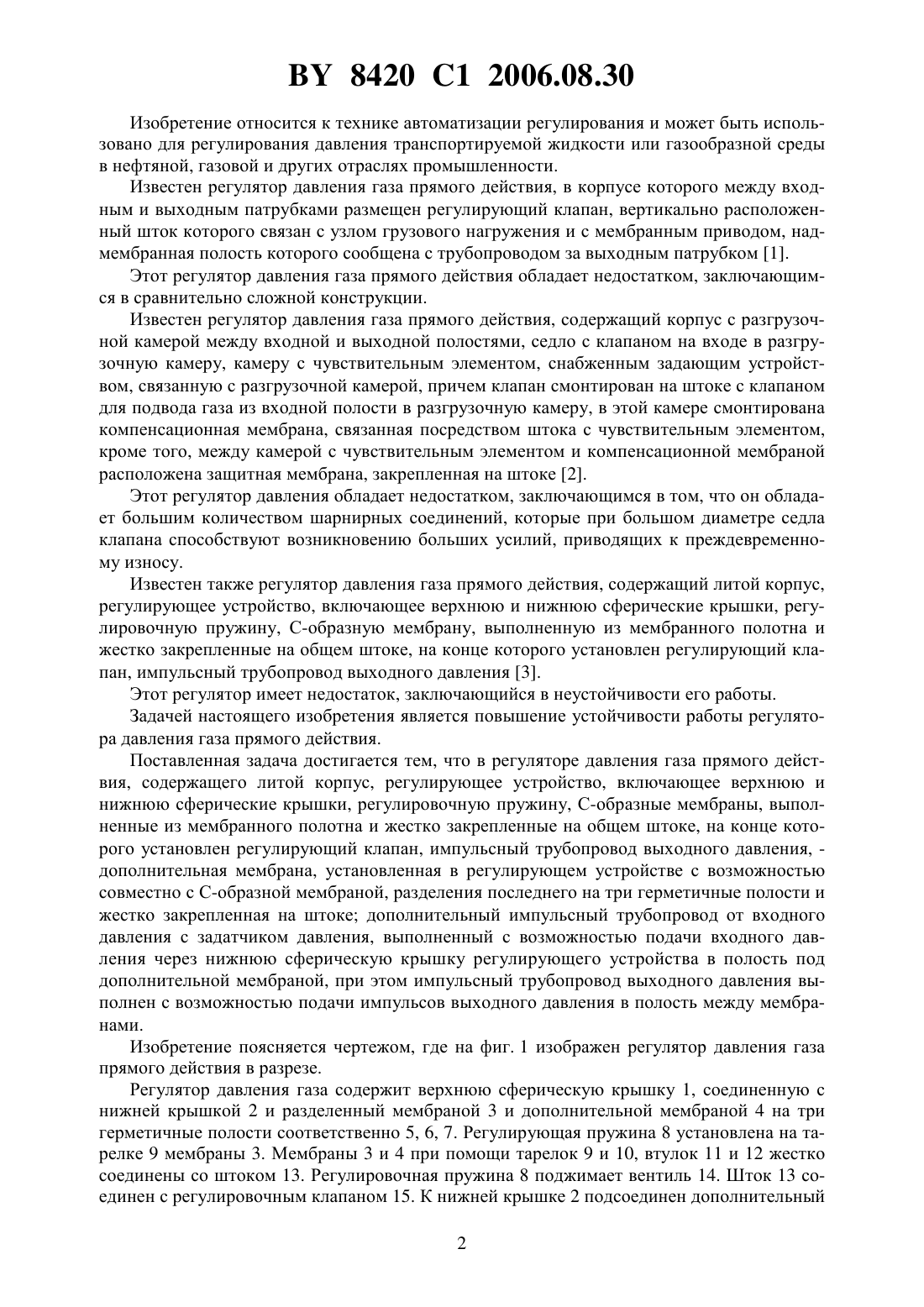

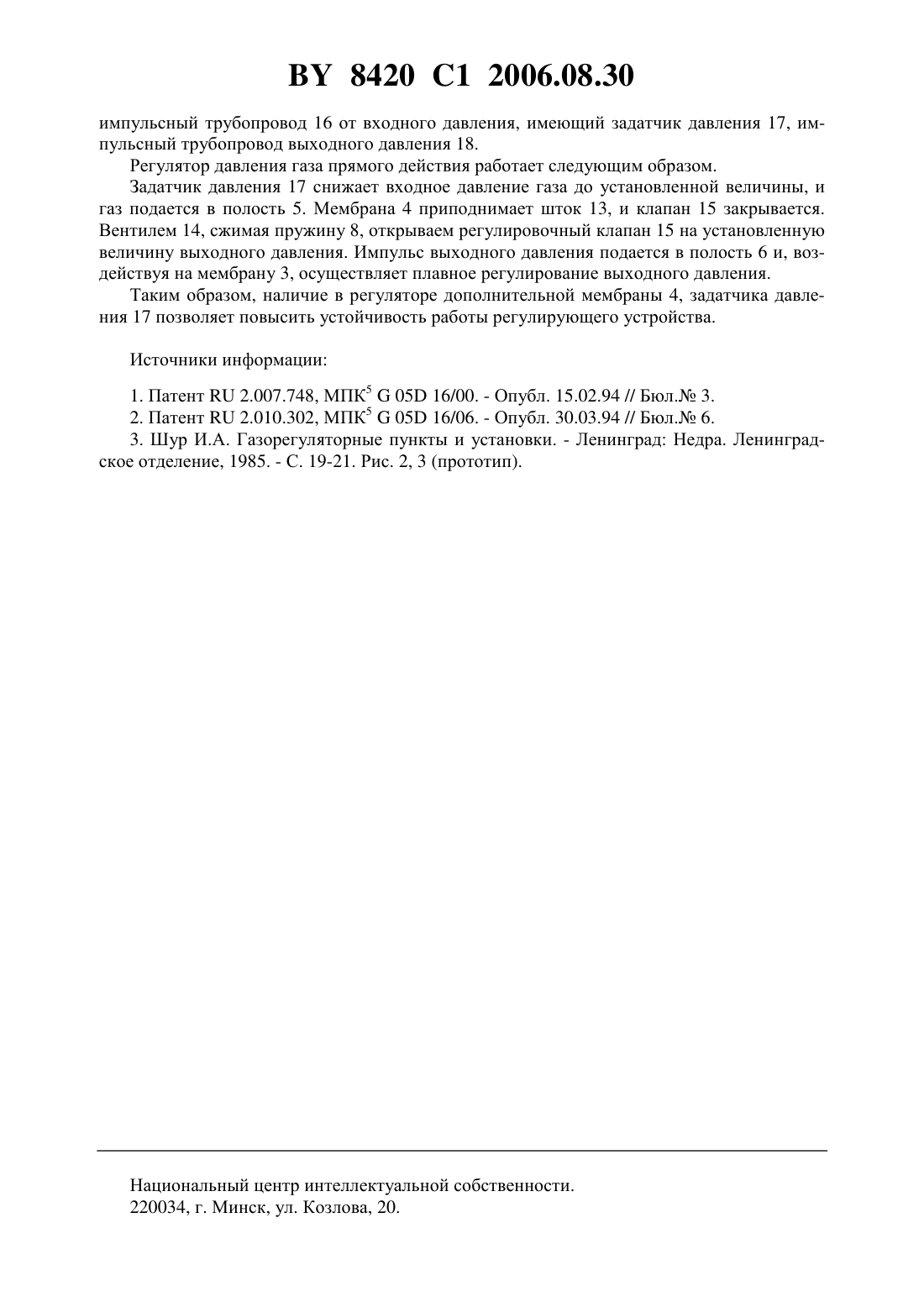

(51)05 16/06 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕГУЛЯТОР ДАВЛЕНИЯ ГАЗА ПРЯМОГО ДЕЙСТВИЯ(71) Заявитель Научно-производственное республиканское унитарное предприятие Белгазтехника(72) Авторы Глеб Михаил Антонович Андарало Иван Григорьевич Подгурский Сергей Михайлович Сусько Виталий Федотович Шакун Жанна Валерьяновна(73) Патентообладатель Научно-производственное республиканское унитарное предприятие Белгазтехника(57) Регулятор давления газа прямого действия, содержащий литой корпус и регулирующее устройство, включающее верхнюю и нижнюю сферические крышки, регулировочную пружину, -образную мембрану, выполненную из мембранного полотна и жестко закрепленную на штоке, на конце которого установлен регулирующий клапан, импульсный трубопровод выходного давления, отличающийся тем, что содержит дополнительную мембрану, установленную в регулирующем устройстве с возможностью, совместно с образной мембраной, разделения последнего на три герметичные полости и жестко закрепленную на штоке дополнительный импульсный трубопровод от входного давления с задатчиком давления, выполненный с возможностью подачи входного давления через нижнюю сферическую крышку регулирующего устройства в полость под дополнительной мембраной, при этом импульсный трубопровод выходного давления выполнен с возможностью подачи импульсов выходного давления в полость между мембранами. 8420 1 2006.08.30 Изобретение относится к технике автоматизации регулирования и может быть использовано для регулирования давления транспортируемой жидкости или газообразной среды в нефтяной, газовой и других отраслях промышленности. Известен регулятор давления газа прямого действия, в корпусе которого между входным и выходным патрубками размещен регулирующий клапан, вертикально расположенный шток которого связан с узлом грузового нагружения и с мембранным приводом, надмембранная полость которого сообщена с трубопроводом за выходным патрубком 1. Этот регулятор давления газа прямого действия обладает недостатком, заключающимся в сравнительно сложной конструкции. Известен регулятор давления газа прямого действия, содержащий корпус с разгрузочной камерой между входной и выходной полостями, седло с клапаном на входе в разгрузочную камеру, камеру с чувствительным элементом, снабженным задающим устройством, связанную с разгрузочной камерой, причем клапан смонтирован на штоке с клапаном для подвода газа из входной полости в разгрузочную камеру, в этой камере смонтирована компенсационная мембрана, связанная посредством штока с чувствительным элементом,кроме того, между камерой с чувствительным элементом и компенсационной мембраной расположена защитная мембрана, закрепленная на штоке 2. Этот регулятор давления обладает недостатком, заключающимся в том, что он обладает большим количеством шарнирных соединений, которые при большом диаметре седла клапана способствуют возникновению больших усилий, приводящих к преждевременному износу. Известен также регулятор давления газа прямого действия, содержащий литой корпус,регулирующее устройство, включающее верхнюю и нижнюю сферические крышки, регулировочную пружину, С-образную мембрану, выполненную из мембранного полотна и жестко закрепленные на общем штоке, на конце которого установлен регулирующий клапан, импульсный трубопровод выходного давления 3. Этот регулятор имеет недостаток, заключающийся в неустойчивости его работы. Задачей настоящего изобретения является повышение устойчивости работы регулятора давления газа прямого действия. Поставленная задача достигается тем, что в регуляторе давления газа прямого действия, содержащего литой корпус, регулирующее устройство, включающее верхнюю и нижнюю сферические крышки, регулировочную пружину, С-образные мембраны, выполненные из мембранного полотна и жестко закрепленные на общем штоке, на конце которого установлен регулирующий клапан, импульсный трубопровод выходного давления, дополнительная мембрана, установленная в регулирующем устройстве с возможностью совместно с С-образной мембраной, разделения последнего на три герметичные полости и жестко закрепленная на штоке дополнительный импульсный трубопровод от входного давления с задатчиком давления, выполненный с возможностью подачи входного давления через нижнюю сферическую крышку регулирующего устройства в полость под дополнительной мембраной, при этом импульсный трубопровод выходного давления выполнен с возможностью подачи импульсов выходного давления в полость между мембранами. Изобретение поясняется чертежом, где на фиг. 1 изображен регулятор давления газа прямого действия в разрезе. Регулятор давления газа содержит верхнюю сферическую крышку 1, соединенную с нижней крышкой 2 и разделенный мембраной 3 и дополнительной мембраной 4 на три герметичные полости соответственно 5, 6, 7. Регулирующая пружина 8 установлена на тарелке 9 мембраны 3. Мембраны 3 и 4 при помощи тарелок 9 и 10, втулок 11 и 12 жестко соединены со штоком 13. Регулировочная пружина 8 поджимает вентиль 14. Шток 13 соединен с регулировочным клапаном 15. К нижней крышке 2 подсоединен дополнительный 2 8420 1 2006.08.30 импульсный трубопровод 16 от входного давления, имеющий задатчик давления 17, импульсный трубопровод выходного давления 18. Регулятор давления газа прямого действия работает следующим образом. Задатчик давления 17 снижает входное давление газа до установленной величины, и газ подается в полость 5. Мембрана 4 приподнимает шток 13, и клапан 15 закрывается. Вентилем 14, сжимая пружину 8, открываем регулировочный клапан 15 на установленную величину выходного давления. Импульс выходного давления подается в полость 6 и, воздействуя на мембрану 3, осуществляет плавное регулирование выходного давления. Таким образом, наличие в регуляторе дополнительной мембраны 4, задатчика давления 17 позволяет повысить устойчивость работы регулирующего устройства. Источники информации 1. Патент 2.007.748, МПК 505 16/00. - Опубл. 15.02.94 // Бюл. 3. 2. Патент 2.010.302, МПК 505 16/06. - Опубл. 30.03.94 // Бюл. 6. 3. Шур И.А. Газорегуляторные пункты и установки. - Ленинград Недра. Ленинградское отделение, 1985. - С. 19-21. Рис. 2, 3 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
