Регулятор давления газа

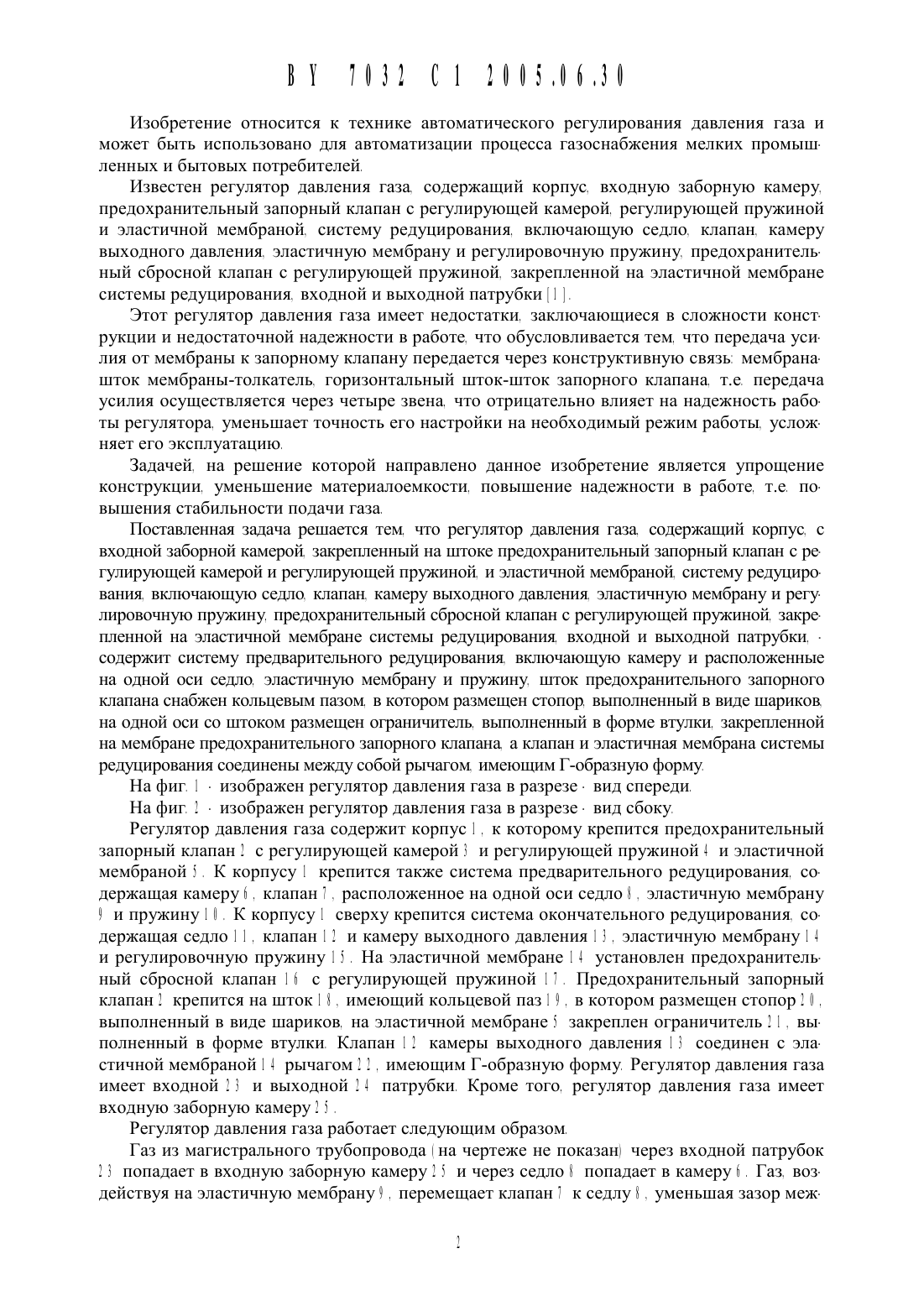

НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ07 7 0 Заявитель Научно-производственное Республиканское унитарное предприятиеБелгазтехника 00 0 007 2 0 Авторы Савицкий Александр Владимирович Глеб Михаил Антонович Глушанко Александр Семенович 0 В 0 007 3 0 Патентообладатель Научно-производственное Республиканское унитарное предприятие Белгазтехника 00 0 0Регулятор давления газа содержащий корпус с входной заборной камерой. закрепленный на щтоке предохранительный запорный клапан с регулирующей камерой. регулирующей пружиной и эластичной мембраной. систему редуцирования. включающую седло. клапан. камеру выходного давления. эластичную мембрану и регулировочную пружину предохранительный сбросной клапан с регулирующей пружиной. закрепленной на эластичной мембране системы редуцирования. входной и выходной патрубки. отличающийся тем. что содержит систему предварительного редуцирования. включающую камеру и расположенные на одной оси седло. эластичную мембрану и пружину. Шток предохранительного запорного клапана снабжен кольцевым пазом. в котором размещен стопор. выполненный в виде Шариков. на одной оси со щтоком размещен ограничитель. выполненный в форме втулки. закрепленной на мембране предохранительного запорного клапана а клапан и эластичная мембрана системы редуцирования соединены между собой рычагом. имеющим Г-образную формуИзобретение относится К технике автоматического регулирования давления газа и может быть использовано для автоматизации процесса газоснабжения мелких промь 1 шленных и бытовых потребителейИзвестен регулятор давления газа. содержащий корпус. входную заборную камеру. предохранительный запорный клапан с регулирующей камерой регулирующей пружиной и эластичной мембраной систему редуцирования. включающую седло. клапан. камеру выходного давления. эластичную мембрану и регулировочную пружину. предохранительный сбросной клапан с регулирующей пружиной закрепленной на эластичной мембране системы редуцирования. входной и выходной патрубки 4 4 1 .Этот регулятор давления газа имеет недостатки. заключающиеся в сложности конструкции и недостаточной надежности в работе. что обусловливается тем. что передача усилия от мембраны к запорному клапану передается через конструктивную связь мембранашток мембраны-толкатель. горизонтальный шток-шток запорного клапана. т.е. передача усилия осуществляется через четыре звена. что отрицательно влияет на надежность работы регулятора уменьшает точность его настройки на необходимый режим работы. усложняет его эксплуатациюЗадачей на решение которой направлено данное изобретение является упрощение конструкции. уменьшение материалоемкости. повышение надежности в работе. т.е. повь 1 шения стабильности подачи газаПоставленная задача решается тем что регулятор давления газа. содержащий корпус. с входной заборной камерой закрепленный на штоке предохранительный запорный клапан с регулирующей камерой и регулирующей пружиной и эластичной мембраной систему редуциро вания. включающую седло. клапан. камеру выходного давления. эластичную мембрану и регулировочную пружину предохранительный сбросной клапан с регулирующей пружиной закрепленной на эластичной мембране системы редуцирования. входной и выходной патрубки. содержит систему предварительного редуцирования. включающую камеру и расположенные на одной оси седло. эластичную мембрану и пружину шток предохранительного запорного клапана снабжен кольцевым пазом. в котором размещен стопор. выполненный в виде шариков. на одной оси со штоком размещен ограничитель. выполненный в форме втулки. закрепленной на мембране предохранительного запорного клапана а клапан и эластичная мембрана системы редуцирования соединены между собой рычагом имеющим Г-образную формуНа фиг. 4 - изображен регулятор давления газа в разрезе - вид спереди.На фиг. 2 - изображен регулятор давления газа в разрезе - вид сбокуРегулятор давления газа содержит корпус 4 . к которому крепится предохранительный запорный клапан 2 с регулирующей камерой 4 и регулирующей пружиной 4 и эластичной мембраной 5 . К корпусу 4 крепится также система предварительного редуцирования. содержащая камеру 6 . клапан 4 . расположенное на одной оси седло 4 . эластичную мембрану 9 и пружину 4 44 . К корпусу 4 сверху крепится система окончательного редуцирования. содержащая седло 4 4 . клапан 4 2 и камеру выходного давления 4 4 . эластичную мембрану 4 4 и регулировочную пружину 4 5 . На эластичной мембране 4 4 установлен предохранительный сбросной клапан 46 с регулирующей пружиной 44 Предохранительный запорный клапан 2 крепится на шток 4 4 . имеющий кольцевой паз 4 9 . в котором размещен стопор 2 44 . выполненный в виде шариков. на эластичной мембране 5 закреплен ограничитель 2 4 . вь 1 полненный в форме втулки. Клапан 4 2 камеры выходного давления 4 4 соединен с эластичной мембраной 4 4 рычагом 2 2 . имеющим Г-образную форму Регулятор давления газа имеет входной 2 4 и выходной 2 4 патрубки Кроме того. регулятор давления газа имеет входную заборную камеру 2 5 .Регулятор давления газа работает следующим образом.Газ из магистрального трубопровода на чертеже не показан) через входной патрубок 2 4 попадает в входную заборную камеру 2 5 и через седло 4 попадает в камеру 6 . Газ. воздействуя на эластичную мембрану 9 . перемещает клапан 4 к седлу 4 . уменьшая зазор меж 888 8832 С 1 28858888ду клапаном 8 И седлом 8 . что приводит К предварительному падению давления. Далее газ поступает в камеру выходного давления 8 8 и. воздействуя на эластичную мембрану 8 8. перемещает ее вверх. Через рь 1 чаг 2 2 клапан 8 2 перемещается К седлу 8 8 . где происходит падение давления до необходимого уровня Настройка необходимого давления происходит путем изменения усилия пружины 8 5 .При увеличении выходного давления газа срабатывает предохранительный запорный клапан 2 . который работает следующим образом Газ поступает в регулирующую камеру 8 и воздействует на эластичную мембрану 5 . Эластичная мембрана 5 вместе с ограничителем 2 8 перемещается вправо. освобождая стопор 2 8 . При этом Шток 8 8 предохранительного запорного клапана 2 перемещается влево и прижимается к седлу 8 . прекращая подачу газа к потребителю.Для предотвращения разрыва эластичной мембраны 8 8 предназначен предохранительный сбросной клапан 8 8 . который работает следующим образом. При увеличении вь 1 ходного давления газа газ. воздействуя на эластичную мембрану 8 8 . перемещает ее вверх и с помощью рычага 2 2 клапан 8 2 прижимается к седлу 8 8 . ограничивая ход рычага 2 2 . Дальнейший рост давления отрывает мембрану 8 8 от предохранительного сбросного клапана 8 8 . В результате чего происходит сброс избыточного давления.Таким образом. наличие системы предварительного редуцирования. включающей камеру 8 . клапан 8 . седло 8 . расположенную на одной оси эластичную мембрану 9 и пружину 88 позволяет снизить колебания выходного давления в зависимости от колебаний входного давления. что приводит к стабильности выходного давления.Выполнение предохранительного запорного клапана 2 . содержащего регулирующую камеру 8 . регулирующую пружину 8 и эластичную мембрану 5 . позволяет увеличить точность срабатывания клапана 2 при увеличении выходного давления сверх нормы.Наличие рычага 2 2 позволяет увеличить чувствительность клапана 8 2 . что позволяет более быстро реагировать на колебания выходного давления.Оригинальное взаиморасположение предохранительного клапана 2 . камеры 8 . клапанаНациональный центр интеллектуальной собственности. 2 2 8 8 8 8 . г Минск. ул Козлова. 2 8 .
