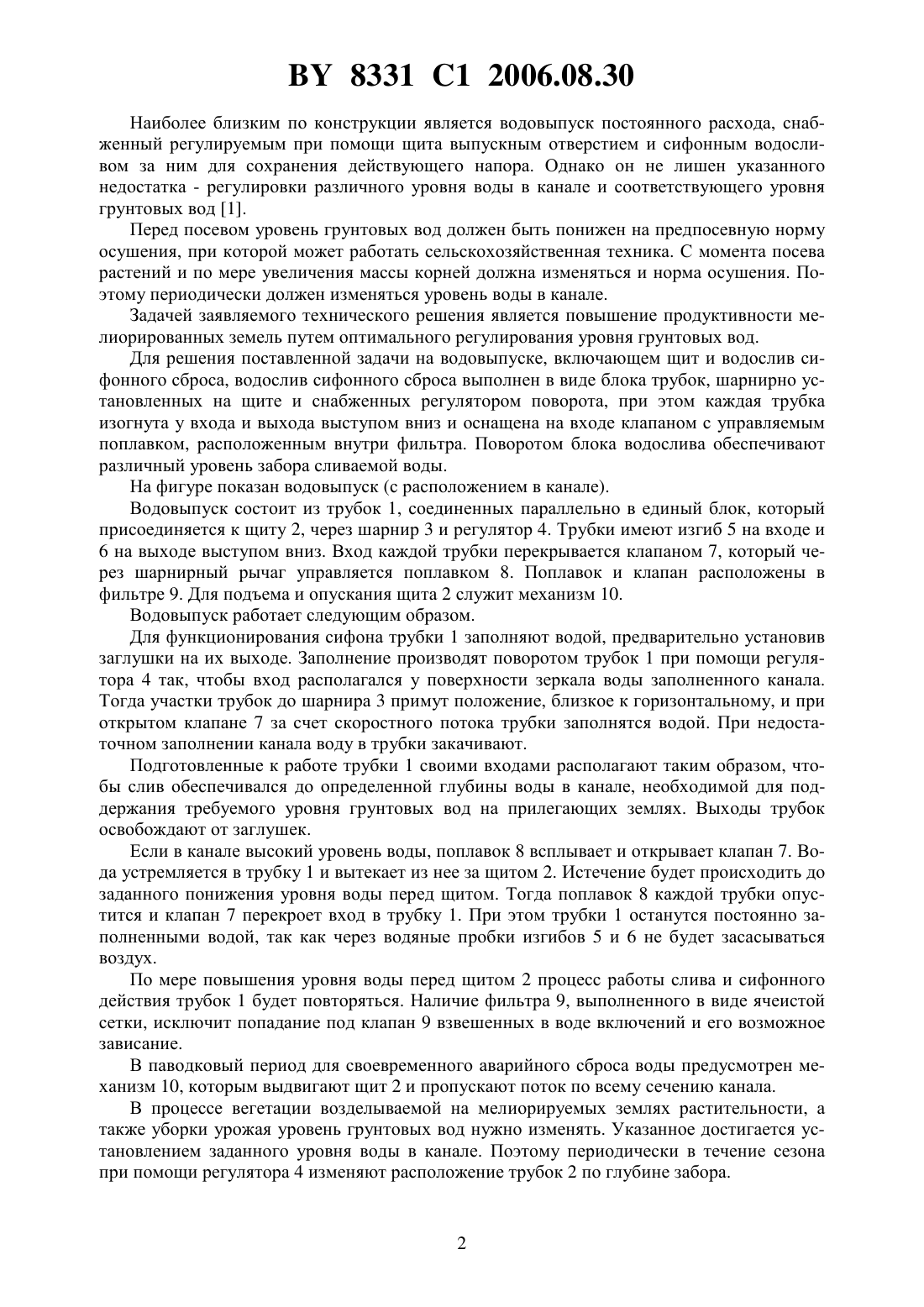

(71) Заявитель Республиканское унитарное научное предприятие Институт мелиорации и луговодства Национальной академии наук Беларуси(72) Автор Лихацевич Анатолий Павлович(73) Патентообладатель Республиканское унитарное научное предприятие Институт мелиорации и луговодства Национальной академии наук Беларуси(57) Водовыпуск, включающий щит и водослив сифонного сброса, отличающийся тем,что водослив выполнен в виде блока трубок, шарнирно установленных на щите и снабженных регулятором поворота, при этом каждая трубка изогнута у входа и выхода выступом вниз и оснащена на входе клапаном с управляемым поплавком, расположенным внутри фильтра. Изобретение относится к мелиорации, в частности к гидротехническим подпорнорегулирующим устройствам. Известны открытые водосбросы, снабженные затворами для сброса паводковой воды и понижения уровня в каналах. Однако такой водосброс неэффективен и требует постоянного вмешательства оператора. Известен сифонный водослив, у которого передняя часть трубы опускается ниже уровня верхнего бьефа. Однако данный водослив не имеет регулировки по глубине забора воды и на случай аварийного сброса. Он может поддерживать лишь определенный заданный конструктивно постоянный уровень воды. 8331 1 2006.08.30 Наиболее близким по конструкции является водовыпуск постоянного расхода, снабженный регулируемым при помощи щита выпускным отверстием и сифонным водосливом за ним для сохранения действующего напора. Однако он не лишен указанного недостатка - регулировки различного уровня воды в канале и соответствующего уровня грунтовых вод 1. Перед посевом уровень грунтовых вод должен быть понижен на предпосевную норму осушения, при которой может работать сельскохозяйственная техника. С момента посева растений и по мере увеличения массы корней должна изменяться и норма осушения. Поэтому периодически должен изменяться уровень воды в канале. Задачей заявляемого технического решения является повышение продуктивности мелиорированных земель путем оптимального регулирования уровня грунтовых вод. Для решения поставленной задачи на водовыпуске, включающем щит и водослив сифонного сброса, водослив сифонного сброса выполнен в виде блока трубок, шарнирно установленных на щите и снабженных регулятором поворота, при этом каждая трубка изогнута у входа и выхода выступом вниз и оснащена на входе клапаном с управляемым поплавком, расположенным внутри фильтра. Поворотом блока водослива обеспечивают различный уровень забора сливаемой воды. На фигуре показан водовыпуск (с расположением в канале). Водовыпуск состоит из трубок 1, соединенных параллельно в единый блок, который присоединяется к щиту 2, через шарнир 3 и регулятор 4. Трубки имеют изгиб 5 на входе и 6 на выходе выступом вниз. Вход каждой трубки перекрывается клапаном 7, который через шарнирный рычаг управляется поплавком 8. Поплавок и клапан расположены в фильтре 9. Для подъема и опускания щита 2 служит механизм 10. Водовыпуск работает следующим образом. Для функционирования сифона трубки 1 заполняют водой, предварительно установив заглушки на их выходе. Заполнение производят поворотом трубок 1 при помощи регулятора 4 так, чтобы вход располагался у поверхности зеркала воды заполненного канала. Тогда участки трубок до шарнира 3 примут положение, близкое к горизонтальному, и при открытом клапане 7 за счет скоростного потока трубки заполнятся водой. При недостаточном заполнении канала воду в трубки закачивают. Подготовленные к работе трубки 1 своими входами располагают таким образом, чтобы слив обеспечивался до определенной глубины воды в канале, необходимой для поддержания требуемого уровня грунтовых вод на прилегающих землях. Выходы трубок освобождают от заглушек. Если в канале высокий уровень воды, поплавок 8 всплывает и открывает клапан 7. Вода устремляется в трубку 1 и вытекает из нее за щитом 2. Истечение будет происходить до заданного понижения уровня воды перед щитом. Тогда поплавок 8 каждой трубки опустится и клапан 7 перекроет вход в трубку 1. При этом трубки 1 останутся постоянно заполненными водой, так как через водяные пробки изгибов 5 и 6 не будет засасываться воздух. По мере повышения уровня воды перед щитом 2 процесс работы слива и сифонного действия трубок 1 будет повторяться. Наличие фильтра 9, выполненного в виде ячеистой сетки, исключит попадание под клапан 9 взвешенных в воде включений и его возможное зависание. В паводковый период для своевременного аварийного сброса воды предусмотрен механизм 10, которым выдвигают щит 2 и пропускают поток по всему сечению канала. В процессе вегетации возделываемой на мелиорируемых землях растительности, а также уборки урожая уровень грунтовых вод нужно изменять. Указанное достигается установлением заданного уровня воды в канале. Поэтому периодически в течение сезона при помощи регулятора 4 изменяют расположение трубок 2 по глубине забора. 8331 1 2006.08.30 Для исключения разрушения трубок перед зимним периодом из них сливают воду, поворачивая до горизонтального положения участки от изгиба 5 до шарнира 3 при открытии клапана 7. Применение предлагаемого водовыпуска позволит существенно повысить продуктивность мелиорированных земель за счет своевременного регулирования водного режима почв, повышающего урожайность возделываемых сельскохозяйственных культур. Источники информации 1.98 203, 1954. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: G05D 7/01, E02B 7/18

Метки: водовыпуск
