Червячная передача

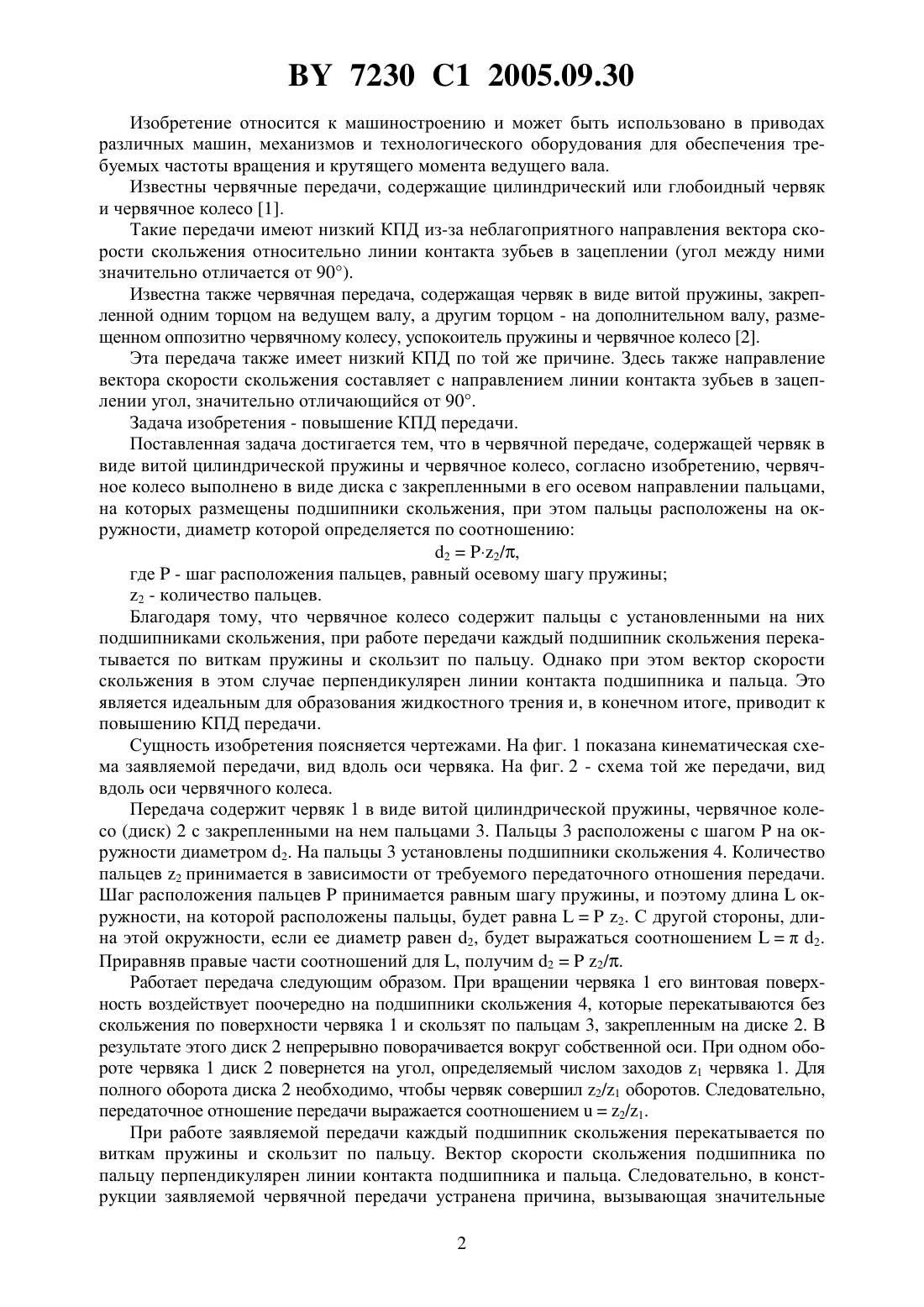

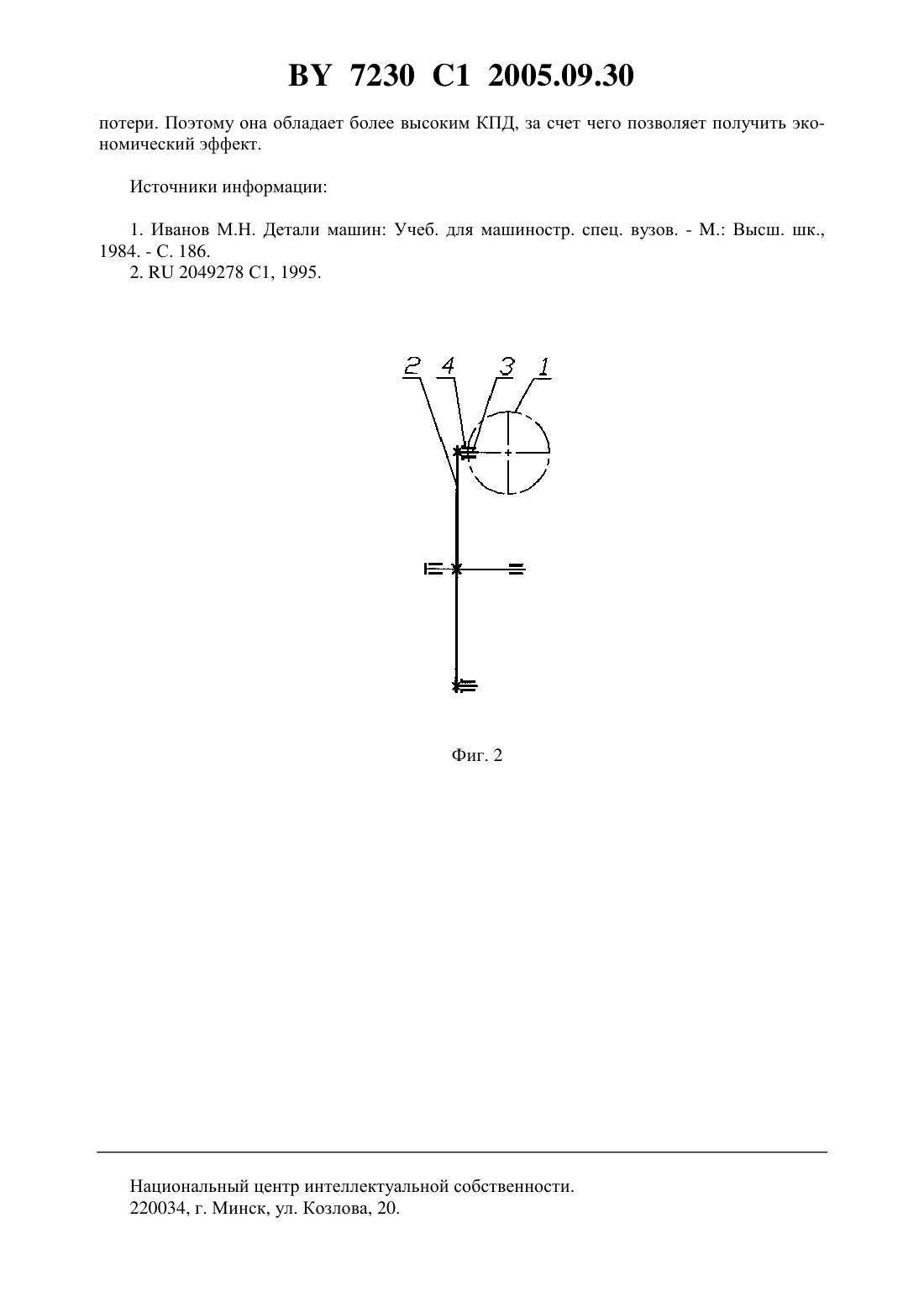

(51)16 1/16 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Пашкевич Михаил Федорович Рогачевский Сергей Николаевич(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Червячная передача, содержащая червяк в виде витой цилиндрической пружины и червячное колесо, отличающаяся тем, что червячное колесо выполнено в виде диска с закрепленными в его осевом направлении пальцами, на которых размещены подшипники скольжения, при этом пальцы расположены на окружности, диаметр 2 которой определяют из соотношения 22 , где- шаг расположения пальцев, равный осевому шагу пружины 2 - число пальцев. 7230 1 2005.09.30 Изобретение относится к машиностроению и может быть использовано в приводах различных машин, механизмов и технологического оборудования для обеспечения требуемых частоты вращения и крутящего момента ведущего вала. Известны червячные передачи, содержащие цилиндрический или глобоидный червяк и червячное колесо 1. Такие передачи имеют низкий КПД из-за неблагоприятного направления вектора скорости скольжения относительно линии контакта зубьев в зацеплении (угол между ними значительно отличается от 90). Известна также червячная передача, содержащая червяк в виде витой пружины, закрепленной одним торцом на ведущем валу, а другим торцом - на дополнительном валу, размещенном оппозитно червячному колесу, успокоитель пружины и червячное колесо 2. Эта передача также имеет низкий КПД по той же причине. Здесь также направление вектора скорости скольжения составляет с направлением линии контакта зубьев в зацеплении угол, значительно отличающийся от 90. Задача изобретения - повышение КПД передачи. Поставленная задача достигается тем, что в червячной передаче, содержащей червяк в виде витой цилиндрической пружины и червячное колесо, согласно изобретению, червячное колесо выполнено в виде диска с закрепленными в его осевом направлении пальцами,на которых размещены подшипники скольжения, при этом пальцы расположены на окружности, диаметр которой определяется по соотношению 22/,где- шаг расположения пальцев, равный осевому шагу пружины 2 - количество пальцев. Благодаря тому, что червячное колесо содержит пальцы с установленными на них подшипниками скольжения, при работе передачи каждый подшипник скольжения перекатывается по виткам пружины и скользит по пальцу. Однако при этом вектор скорости скольжения в этом случае перпендикулярен линии контакта подшипника и пальца. Это является идеальным для образования жидкостного трения и, в конечном итоге, приводит к повышению КПД передачи. Сущность изобретения поясняется чертежами. На фиг. 1 показана кинематическая схема заявляемой передачи, вид вдоль оси червяка. На фиг. 2 - схема той же передачи, вид вдоль оси червячного колеса. Передача содержит червяк 1 в виде витой цилиндрической пружины, червячное колесо (диск) 2 с закрепленными на нем пальцами 3. Пальцы 3 расположены с шагомна окружности диаметром 2.пальцы 3 установлены подшипники скольжения 4. Количество пальцев 2 принимается в зависимости от требуемого передаточного отношения передачи. Шаг расположения пальцевпринимается равным шагу пружины, и поэтому длинаокружности, на которой расположены пальцы, будет равна 2. С другой стороны, длина этой окружности, если ее диаметр равен 2, будет выражаться соотношением 2. Приравняв правые части соотношений для , получим 22/. Работает передача следующим образом. При вращении червяка 1 его винтовая поверхность воздействует поочередно на подшипники скольжения 4, которые перекатываются без скольжения по поверхности червяка 1 и скользят по пальцам 3, закрепленным на диске 2. В результате этого диск 2 непрерывно поворачивается вокруг собственной оси. При одном обороте червяка 1 диск 2 повернется на угол, определяемый числом заходов 1 червяка 1. Для полного оборота диска 2 необходимо, чтобы червяк совершил 2/1 оборотов. Следовательно,передаточное отношение передачи выражается соотношением 2/1. При работе заявляемой передачи каждый подшипник скольжения перекатывается по виткам пружины и скользит по пальцу. Вектор скорости скольжения подшипника по пальцу перпендикулярен линии контакта подшипника и пальца. Следовательно, в конструкции заявляемой червячной передачи устранена причина, вызывающая значительные 2 7230 1 2005.09.30 потери. Поэтому она обладает более высоким КПД, за счет чего позволяет получить экономический эффект. Источники информации 1. Иванов М.Н. Детали машин Учеб. для машиностр. спец. вузов. - . Высш. шк.,1984. - С. 186. 2.2049278 С 1, 1995. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
