Электродный узел для контактной точечной сварки

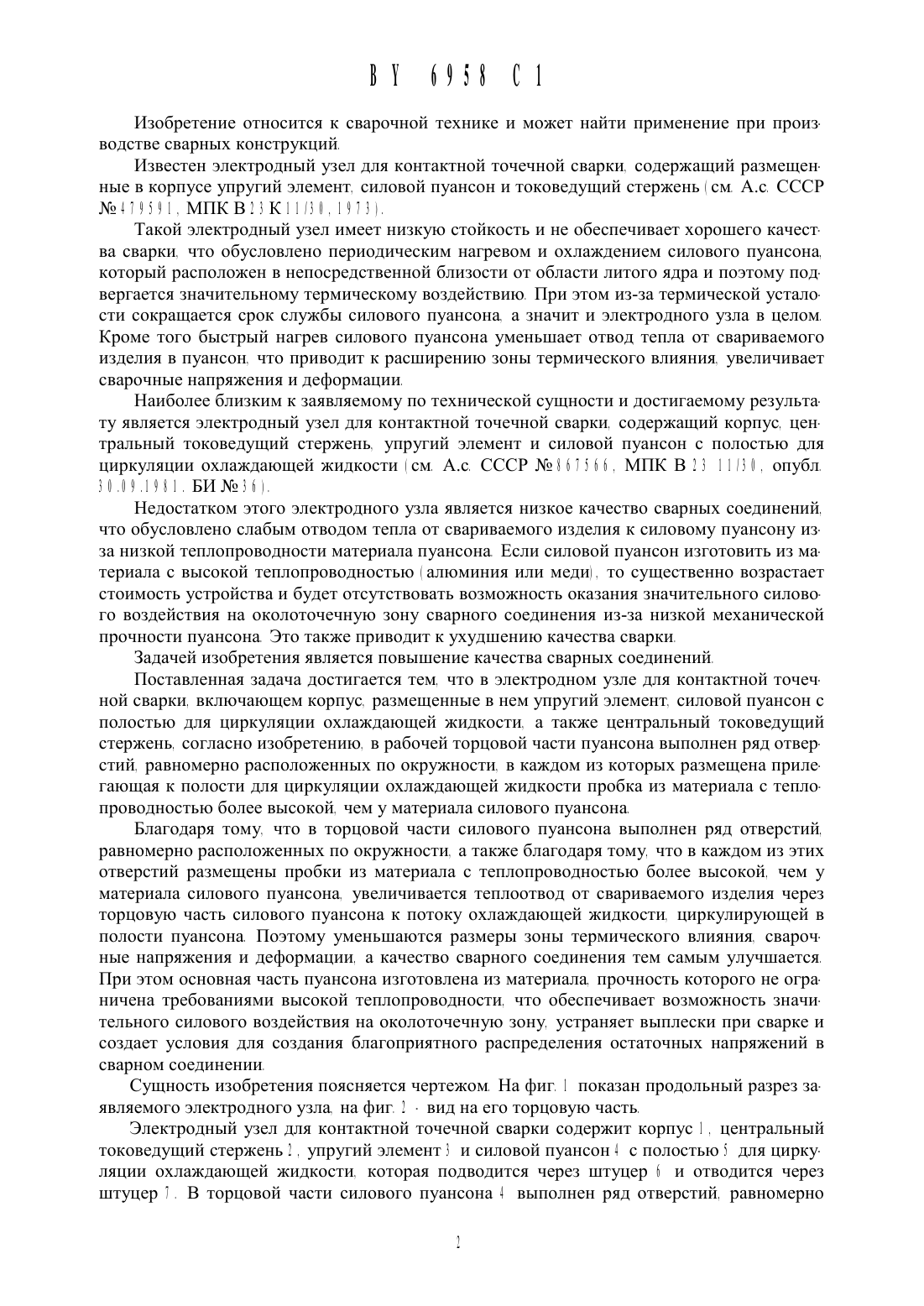

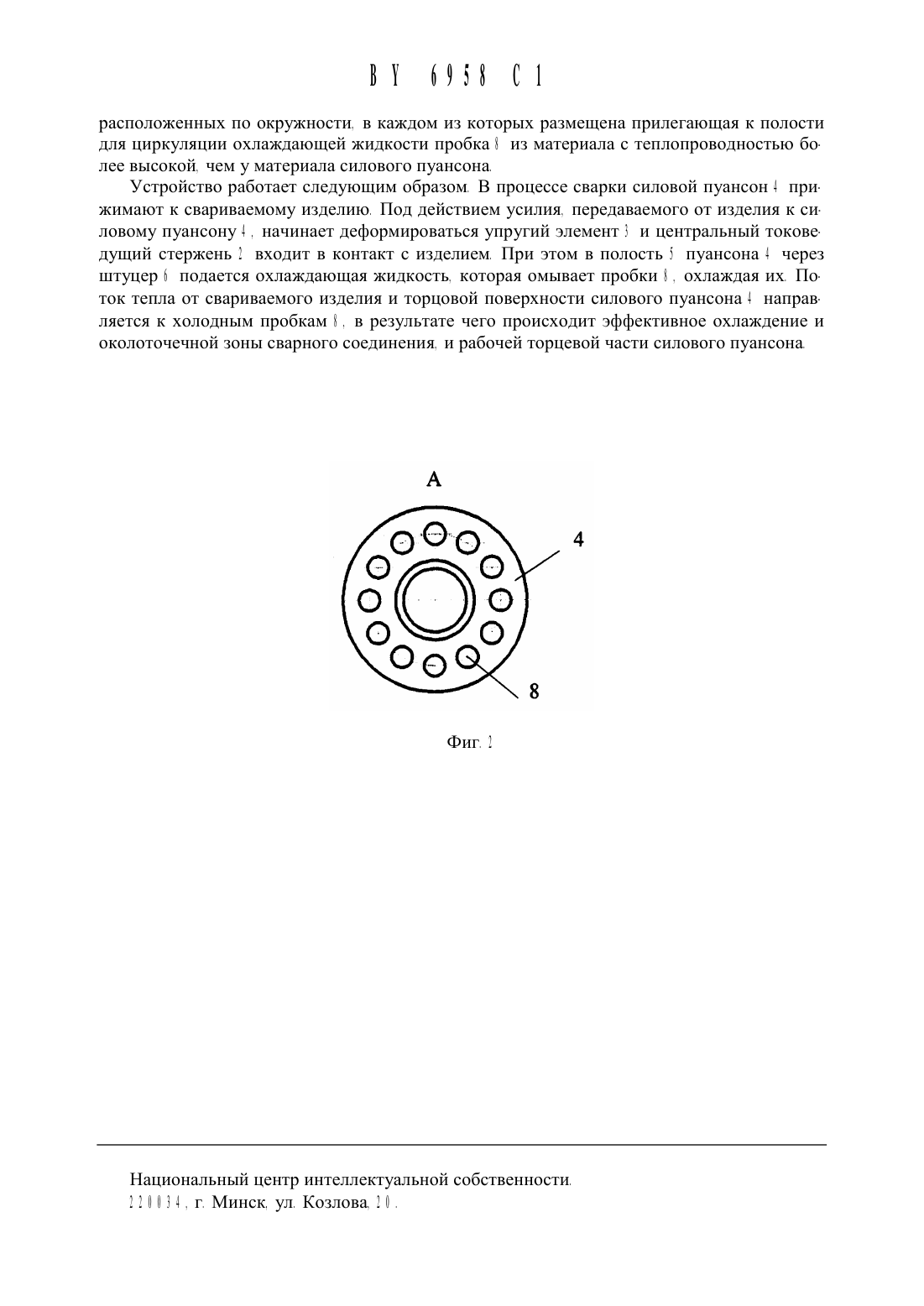

НАЦИОНАЛЬНЫЙ цЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ05 0 0 ЭЛЕКТРОДНЫЙ УЗЕЛ ДЛЯ КОНТАКТНОЙ ТОЧЕЧНОЙ СВАРКИ00 0 0 Заявитель Государственное учреждение высшего профессионального00 2 0 Авторы Попковский Виктор Александрович Латыпова Елена Юрьевна Цумарев Юрий Алексеевич Фурманов Сергей Михайлович 00 0 007 3 0 Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет 0 В 0 0Электродный узел для контактной точечной сварки. включающий корпус. размещенные в нем упругий элемент. силовой пуансон с полостью для циркуляции охлаждающей жидкости. а также Центральный токоведущий стержень. отличающийся тем. что в рабочей торцовой части пуансона выполнен ряд отверстий. равномерно расположенных по окружности. в каждом из которых размещена прилегающая к полости для циркуляции охлаждающей жидкости пробка из материала с теплопроводностью более высокой. чем у материала пуансонаИзобретение относится К сварочной технике И может найти применение при производстве сварных конструкцийИзвестен электродный узел для контактной точечной сварки. содержащий размещенные в корпусе упругий элемент. силовой пуансон и токоведущий стержень Е см. А.с СССР Л 9479591.МПКВ 2 ЭК 11/30.1973)Такой электродный узел имеет низкую стойкость и не обеспечивает хорошего качества сварки. что обусловлено периодическим нагревом и охлаждением силового пуансона. который расположен в непосредственной близости от области литого ядра и поэтому подвергается значительному термическому воздействию При этом из-за термической усталости сокращается срок службы силового пуансона. а значит и электродного узла в целом Кроме того быстрый нагрев силового пуансона уменьшает отвод тепла от свариваемого изделия в пуансон. что приводит к расширению зоны термического влияния. увеличивает сварочные напряжения и деформацииНаиболее близким к заявляемому по технической сущности и достигаемому результату является электродный узел для контактной точечной сварки. содержащий корпус. центральный токоведущий стержень. упругий элемент и силовой пуансон с полостью для циркуляции охлаждающей жидкости см А.с. СССР Не 8 6 7 5 6 6 . МПК В 2 3 1 1 13 0 . опубл 30.092191.БИ 1936)2Недостатком этого электродного узла является низкое качество сварных соединений. что обусловлено слабым отводом тепла от свариваемого изделия к силовому пуансону изза низкой теплопроводности материала пуансона Если силовой пуансон изготовить из материала с высокой теплопроводностью алюминия или меди). то существенно возрастает стоимость устройства и будет отсутствовать возможность оказания значительного силового воздействия на околоточечную зону сварного соединения из-за низкой механической прочности пуансона Это также приводит к ухудшению качества сварки.Задачей изобретения является повышение качества сварных соединенийПоставленная задача достигается тем. что в электродном узле для контактной точечной сварки. включающем корпус. размещенные в нем упругий элемент. силовой пуансон с полостью для циркуляции охлаждающей жидкости. а также центральный токоведущий стержень. согласно изобретению. в рабочей торцовой части пуансона выполнен ряд отверстий. равномерно расположенных по окружности. в каждом из которых размещена прилегающая к полости для циркуляции охлаждающей жидкости пробка из материала с теплопроводностью более высокой. чем у материала силового пуансонаБлагодаря тому. что в торцовой части силового пуансона выполнен ряд отверстий. равномерно расположенных по окружности. а также благодаря тому. что в каждом из этих отверстий размещены пробки из материала с теплопроводностью более высокой. чем у материала силового пуансона. увеличивается теплоотвод от свариваемого изделия через торцовую часть силового пуансона к потоку охлаждающей жидкости. циркулирующей в полости пуансона Поэтому уменьшаются размеры зоны термического влияния. сварочные напряжения и деформации. а качество сварного соединения тем самым улучшается. При этом основная часть пуансона изготовлена из материала. прочность которого не ограничена требованиями высокой теплопроводности. что обеспечивает возможность значительного силового воздействия на околоточечную зону. устраняет выплески при сварке и создает условия для создания благоприятного распределения остаточных напряжений в сварном соединенииСущность изобретения поясняется чертежом. На фиг. 1 показан продольный разрез заявляемого электродного узла. на фиг. 2 - вид на его торцовую частьЭлектродный узел для контактной точечной сварки содержит корпус 1 . центральный токоведущий стержень 2 . упругий элемент 3 и силовой пуансон 4 с полостью 5 для циркуляции охлаждающей жидкости. которая подводится через штуцер 6 и отводится через штуцер 7 . В торцовой части силового пуансона 4 выполнен ряд отверстий. равномернорасположенных по окружности. в каждом из которых размещена прилегающая к полости для циркуляции охлаждающей жидкости пробка 4 из материала с теплопроводностью более высокой. чем у материала силового пуансонаУстройство работает следующим образом. В процессе сварки силовой пуансон 4 прижимают к свариваемому изделию. Под действием усилия. передаваемого от изделия к силовому пуансону 4 . начинает деформироваться упругий элемент Э и центральный токоведущий стержень 2 входит в контакт с изделием. При этом в полость 5 пуансона 4 через щтуцер 6 подается охлаждающая жидкость. которая омывает пробки 4 . охлаждая их Поток тепла от свариваемого изделия и торцовой поверхности силового пуансона 4 направляется к холодным пробкам 4 . в результате чего происходит эффективное охлаждение и околоточечной зоны сварного соединения. и рабочей торцевой части силового пуансонаНациональный центр интеллектуальной собственности. 2 2 0 0 3 4 . г Минск. ул Козлова. 2 0 .
