Конструкция электродного узла для контактной точечной сварки

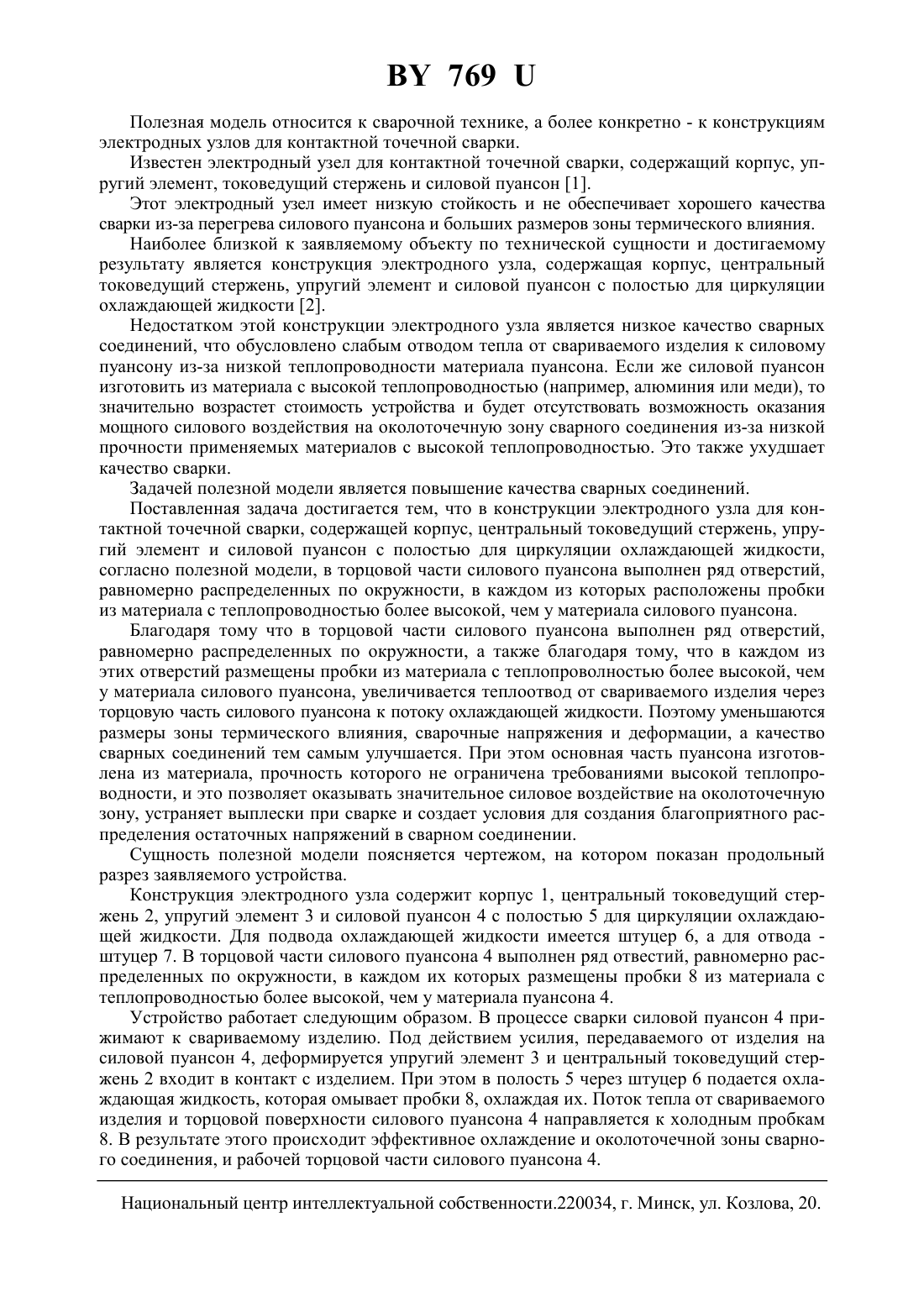

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНСТРУКЦИЯ ЭЛЕКТРОДНОГО УЗЛА ДЛЯ КОНТАКТНОЙ ТОЧЕЧНОЙ СВАРКИ(71) Заявители Попковский Виктор Александрович Латыпова Елена Юрьевна Цумарев Юрий Алексеевич Фурманов Сергей Михайлович(72) Авторы Попковский Виктор Александрович Латыпова Елена Юрьевна Цумарев Юрий Алексеевич Фурманов Сергей Михайлович(73) Патентообладатели Попковский Виктор Александрович Латыпова Елена Юрьевна Цумарев Юрий Алексеевич Фурманов Сергей Михайлович(57) Конструкция электродного узла для контактной точечной сварки, содержащая корпус,центральный токоведущий стержень, упругий элемент и силовой пуансон с полостью для циркуляции охлаждающей жидкости, отличающаяся тем, что в торцовой части силового пуансона выполнен ряд отверстий, равномерно распределенных по окружности, в каждом из которых расположены пробки из материала с теплопроводностью более высокой, чем у материала силового пуансона. 769 Полезная модель относится к сварочной технике, а более конкретно - к конструкциям электродных узлов для контактной точечной сварки. Известен электродный узел для контактной точечной сварки, содержащий корпус, упругий элемент, токоведущий стержень и силовой пуансон 1. Этот электродный узел имеет низкую стойкость и не обеспечивает хорошего качества сварки из-за перегрева силового пуансона и больших размеров зоны термического влияния. Наиболее близкой к заявляемому объекту по технической сущности и достигаемому результату является конструкция электродного узла, содержащая корпус, центральный токоведущий стержень, упругий элемент и силовой пуансон с полостью для циркуляции охлаждающей жидкости 2. Недостатком этой конструкции электродного узла является низкое качество сварных соединений, что обусловлено слабым отводом тепла от свариваемого изделия к силовому пуансону из-за низкой теплопроводности материала пуансона. Если же силовой пуансон изготовить из материала с высокой теплопроводностью (например, алюминия или меди), то значительно возрастет стоимость устройства и будет отсутствовать возможность оказания мощного силового воздействия на околоточечную зону сварного соединения из-за низкой прочности применяемых материалов с высокой теплопроводностью. Это также ухудшает качество сварки. Задачей полезной модели является повышение качества сварных соединений. Поставленная задача достигается тем, что в конструкции электродного узла для контактной точечной сварки, содержащей корпус, центральный токоведущий стержень, упругий элемент и силовой пуансон с полостью для циркуляции охлаждающей жидкости,согласно полезной модели, в торцовой части силового пуансона выполнен ряд отверстий,равномерно распределенных по окружности, в каждом из которых расположены пробки из материала с теплопроводностью более высокой, чем у материала силового пуансона. Благодаря тому что в торцовой части силового пуансона выполнен ряд отверстий,равномерно распределенных по окружности, а также благодаря тому, что в каждом из этих отверстий размещены пробки из материала с теплопроволностью более высокой, чем у материала силового пуансона, увеличивается теплоотвод от свариваемого изделия через торцовую часть силового пуансона к потоку охлаждающей жидкости. Поэтому уменьшаются размеры зоны термического влияния, сварочные напряжения и деформации, а качество сварных соединений тем самым улучшается. При этом основная часть пуансона изготовлена из материала, прочность которого не ограничена требованиями высокой теплопроводности, и это позволяет оказывать значительное силовое воздействие на околоточечную зону, устраняет выплески при сварке и создает условия для создания благоприятного распределения остаточных напряжений в сварном соединении. Сущность полезной модели поясняется чертежом, на котором показан продольный разрез заявляемого устройства. Конструкция электродного узла содержит корпус 1, центральный токоведущий стержень 2, упругий элемент 3 и силовой пуансон 4 с полостью 5 для циркуляции охлаждающей жидкости. Для подвода охлаждающей жидкости имеется штуцер 6, а для отвода штуцер 7. В торцовой части силового пуансона 4 выполнен ряд отвестий, равномерно распределенных по окружности, в каждом их которых размещены пробки 8 из материала с теплопроводностью более высокой, чем у материала пуансона 4. Устройство работает следующим образом. В процессе сварки силовой пуансон 4 прижимают к свариваемому изделию. Под действием усилия, передаваемого от изделия на силовой пуансон 4, деформируется упругий элемент 3 и центральный токоведущий стержень 2 входит в контакт с изделием. При этом в полость 5 через штуцер 6 подается охлаждающая жидкость, которая омывает пробки 8, охлаждая их. Поток тепла от свариваемого изделия и торцовой поверхности силового пуансона 4 направляется к холодным пробкам 8. В результате этого происходит эффективное охлаждение и околоточечной зоны сварного соединения, и рабочей торцовой части силового пуансона 4. Национальный центр интеллектуальной собственности.220034, г. Минск, ул. Козлова, 20.
