Защитная маска

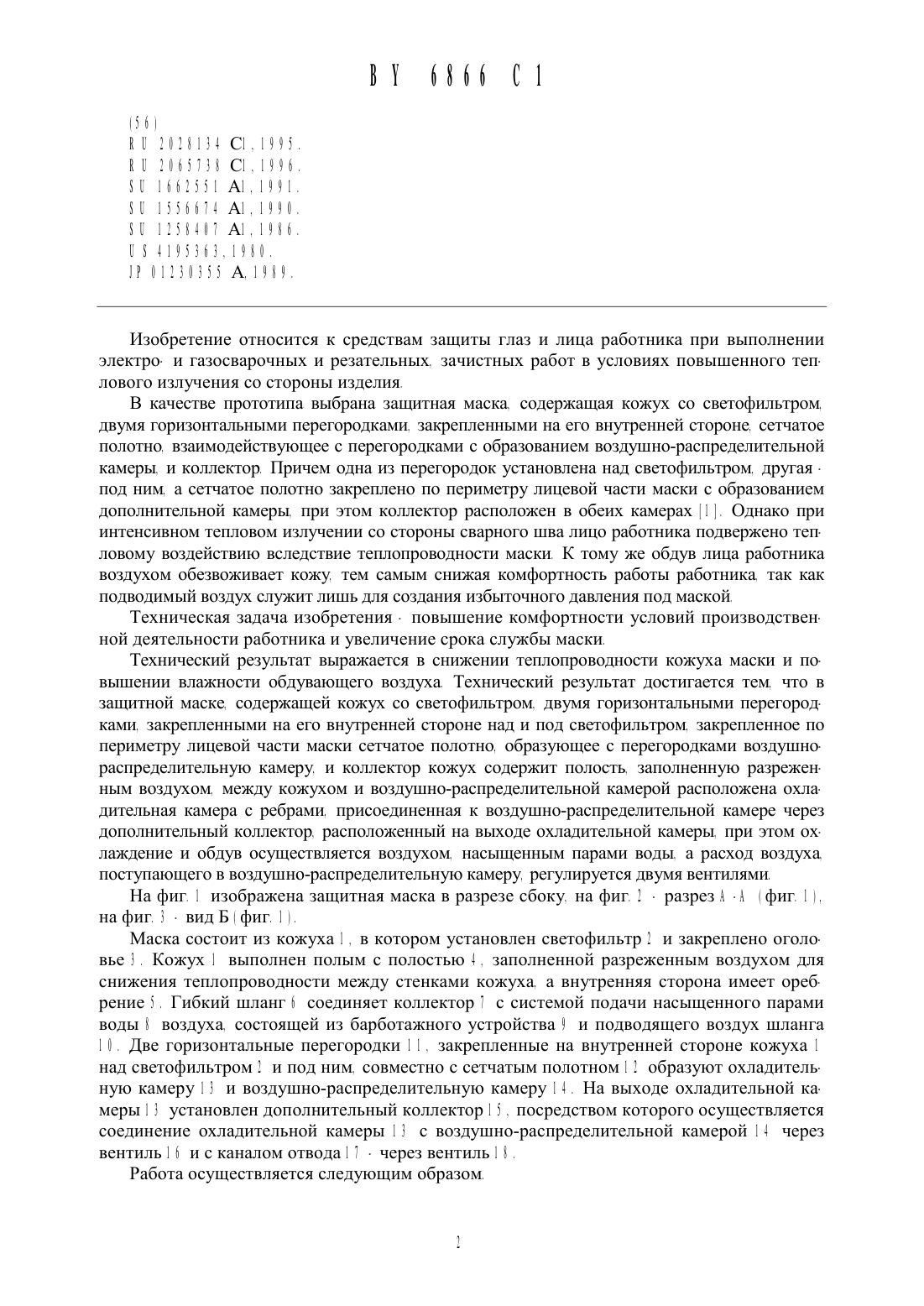

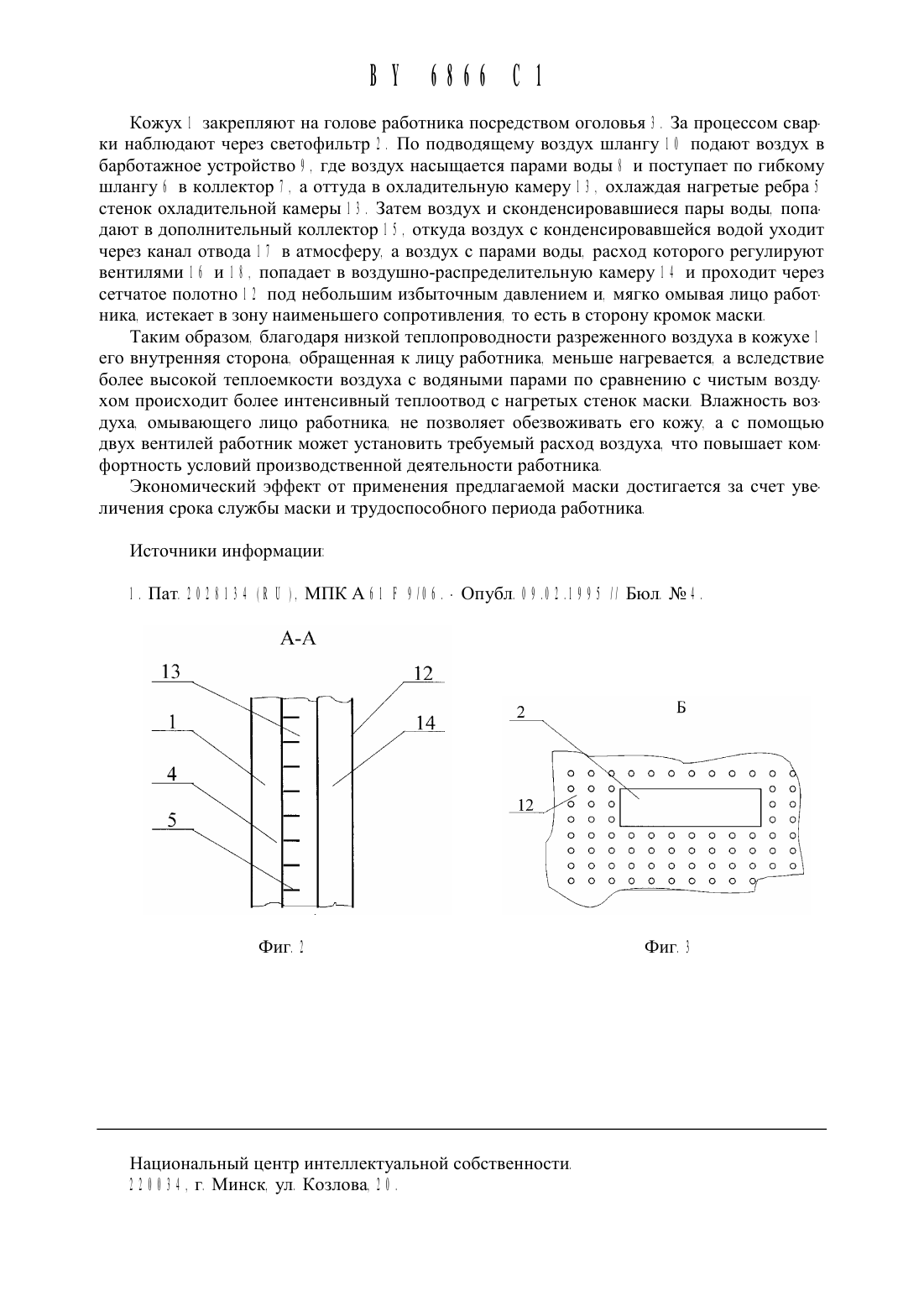

НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ00 0 0 Заявитель Государственное учреждение Научно-исследовательский И конструкторско-технологический институт сварки и защитных покрытий с опытным производством 0 В 0 000 2 0 Авторы Буйкус Кястас Вито 00 0 007 3 0 Патентообладатель Государственное учреждение Научно-исследовательский и конструкторско-технологический институт сварки и защитных покрытий с опытным производством 0 В 0 0Защитная маска. содержащая кожух со светофильтром. двумя горизонтальными перегородками. закрепленными на его внутренней стороне над и под светофильтром. закрепленное по периметру лицевой части маски сетчатое полотно. образующее с перегородками воздущно-распределительную камеру. и коллектор. отличающаяся тем. что кожух содержит полость. заполненную разреженным воздухом. между кожухом и воздущнораспределительной камерой расположена охладительная камера с ребрами. присоединенная к воздушно-распределительной камере через дополнительный коллектор. расположенный на выходе охладительной камеры. при этом охлаждение и обдув осуществляется воздухом. насыщенным парами воды. а расход воздуха. поступающего в воздущнораспределительную камеру. регулируется двумя вентилями.Изобретение относится К средствам защиты глаз И лица работника при выполнении электро- и газосварочных и резательных. зачистнь 1 х работ в условиях повышенного теплового излучения со стороны изделия.В качестве прототипа выбрана защитная маска содержащая кожух со светофильтром. двумя горизонтальными перегородками. закрепленными на его внутренней стороне. сетчатое полотно. взаимодействующее с перегородками с образованием воздушно-распределительной камеры. и Коллектор Причем одна из перегородок установлена над светофильтром. другая под ним. а сетчатое полотно закреплено по периметру лицевой части маски с образованием дополнительной камеры. при этом коллектор расположен в обеих камерах 1 12 Однако при интенсивном тепловом излучении со стороны сварного шва лицо работника подвержено тепловому воздействию вследствие теплопроводности маски К тому же обдув лица работника воздухом обезвоживает кожу. тем самым снижая комфортность работы работника так как подводимый воздух служит лишь для создания избыточного давления под маскойТехническая задача изобретения - повышение комфортности условий производственной деятельности работника и увеличение срока службы маскиТехнический результат выражается в снижении теплопроводности кожуха маски и повышении влажности обдувающего воздуха Технический результат достигается тем. что в защитной маске. содержащей кожух со светофильтром. двумя горизонтальными перегородками. закрепленными на его внутренней стороне над и под светофильтром. закрепленное по периметру лицевой части маски сетчатое полотно. образующее с перегородками воздушнораспределительную камеру и коллектор кожух содержит полость. заполненную разреженным воздухом. между кожухом и воздушно-распределительной камерой расположена охладительная камера с ребрами. присоединенная к воздушно-распределительной камере через дополнительный коллектор. расположенный на выходе охладительной камеры. при этом охлаждение и обдув осуществляется воздухом. насыщенным парами воды. а расход воздуха поступающего в воздушно-распределительную камеру. регулируется двумя вентилями.На фиг 1 изображена защитная маска в разрезе сбоку. на фиг. 2 - разрез А -А фиг 1 ). нафиг 3 - видБфиг. 1)Маска состоит из кожуха 1 . в котором установлен светофильтр 2 и закреплено оголовье 3 . Кожух 1 выполнен полым с полостью 4 . заполненной разреженным воздухом для снижения теплопроводности между стенками кожуха. а внутренняя сторона имеет оребрение 5 . Гибкий шланг 6 соединяет коллектор 7 с системой подачи насыщенного парами воды 8 воздуха. состоящей из барботажного устройства 9 и подводящего воздух шланга 1 0 . Две горизонтальные перегородки 1 1 . закрепленные на внутренней стороне кожуха 1 над светофильтром 2 и под ним. совместно с сетчатым полотном 1 2 образуют охладительную камеру 1 3 и воздушно-распределительную камеру 1 4 . На выходе охладительной камеры 1 3 установлен дополнительный коллектор 1 5 . посредством которого осуществляется соединение охладительной камеры 1 3 с воздушно-распределительной камерой 14 через вентиль 1 6 и с каналом отвода 1 7 - через вентиль 1 8 .Работа осуществляется следующим образом.Кожух 6 закрепляют на голове работника посредством оголовья 3 . За процессом сварки наблюдают через светофильтр 2 . По подводяшему воздух шлангу 6 6 подают воздух в барботажное устройство 9 . где воздух насыщается парами воды 6 И поступает по гибкому шлангу 6 в коллектор 7 . а оттуда в охладительную камеру 6 3 . охлаждая нагретые ребра 5 стенок охладительной Камеры 6 3 . Затем воздух И сконденсировавшиеся пары воды. попадают в дополнительный коллектор 6 5 . откуда воздух с конденсировавшейся водой уходит Через канал отвода 6 6 в атмосферу. а воздух с парами воды. расход которого регулируют вентилями 6 6 и 6 6 . попадает в воздушно-распределительную камеру 6 6 и проходит через сетчатое полотно 6 2 под небольшим избыточным давлением и. мягко омывая лицо работника. истекает в зону наименьшего сопротивления. то есть в сторону кромок маскиТаким образом. благодаря низкой теплопроводности разреженного воздуха в кожухе 6 его внутренняя сторона. обрашенная к лицу работника. меньше нагревается. а вследствие более высокой теплоемкости воздуха с водяными парами по сравнению с чистым воздухом происходит более интенсивный теплоотвод с нагретых стенок маски. Влажность воздуха. омываюшего лицо работника. не позволяет обезвоживать его кожу. а с помошью двух вентилей работник может установить требуемый расход воздуха что повышает комфортность условий производственной деятельности работникаЭкономический эффект от применения предлагаемой маски достигается за счет увеличения срока службы маски и трудоспособного периода работникаНациональный центр интеллектуальной собственности. 2 2 6 6 3 6 . г Минск. ул Козлова. 2 6 .
